锂电池测试方法
锂电池安全测试方法
锂电池安全测试方法
锂电池安全测试主要包括以下几个方面的方法：
1. 温度测试：测试电池在高温或低温环境下的表现，以判断其在极端温度条件下的安全性能。
2. 过充测试：将电池充电至超过额定电压，观察其是否产生过热、冒烟或发生其他异常情况。
3. 过放测试：将电池放电至远低于额定电压，观察其是否产生过热、冒烟或发生其他异常情况。
4. 短路测试：在电池正负极之间连接导线，观察电池的短路情况下是否产生爆炸或火灾。
5. 碰撞测试：将电池从不同高度或不同角度进行碰撞测试，观察其是否产生破裂、火灾或其他异常情况。
6. 挤压测试：对电池进行挤压测试，观察其是否产生破裂、火灾或其他异常情况。
7. 热冲击测试：将电池置于高温环境中，突然转移到低温环境中，观察其是否产生爆炸、冒烟或其他异常情况。
8. 充放电循环测试：将电池进行多次的充放电循环，观察其是否能够保持正常的性能和安全性。
以上是一些常见的锂电池安全测试方法，不同的应用场景可能还会有其他特殊的测试方法。
在测试过程中，需要严格按照相关标准和规范进行，确保测试的信凭度和可重复性。
锂电池测试方法
实用标准文案锂电池性能测试方法消费者在使用时往往不清楚电池锂电池是一个要求高品质、高安全的产品、有时甚至盲目使用的性能，导致在使用时电池的工作效率往往达不到理想目标，因此了解电池的性能也还会引起电池爆炸事件的发生，人生安全也会受到损伤，是至关重要的。
锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等工具/原料测试仪硬质棒钉子步骤方法/方法一、自放电测试一般镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,放电至,将电池以0.2C24采用小时自放电来快速测试其荷电保持能力C1,测其放电容量放电至以分钟搁置分钟充电1.0V.1C80,15,1C10V,精彩文档．实用标准文案100%×C2,C2/C124小时后测1C容量80再将电池以1C充电分钟,搁置15%应小于小时自放电来快速测试其荷电保持24:锂电池的自放电测试为一般采用截止电4.2V,3.0V,恒流恒压1C充电至0.2C能力,将电池以放电至再将电池3.0V测其放电容量C1,1C:10mA,搁置15分钟后,以放电至流容量小时后测1C充电至4.2V,截止电流100mA,搁置241C恒流恒压99%.×C2,C2/C1100%应大于方法二、内阻测量一般分为电流流过电池内部所受到的阻力,电池的内阻是指电池在工作时,测直流内阻时由于电极容易,,交流内阻和直流内阻由于充电电池内阻很小而测其交流内阻可免除极化内;,产生极化内阻,故无法测出其真实值极化.得出真实的内值阻的影响,给电池一个利用电池等效于一个有源电阻的特点交流内阻测试方法为:,对其电压采样整流滤波等一系列处理从而精,1000HZ,50mA的恒定电流.确地测量其阻值方法三、IEC标准循环寿命测试IEC规定镍镉和镍氢电池标准循环寿命测试为: 支后放至电池以0.2C1.0V/精彩文档．实用标准文案一个循环).30分(0.2C1.以0.1C充电16小时,再以放电2小时(2-48个循环).分分2.0.25C充电3小时10,以0.25C放电2小时20循环)1.0V(33.0.25C充电小时10分,以0.25C放至第49对镍氢),放电至充电4.0.1C16小时,搁置1小时,0.2C1.0V(第50个循环对镍隔电放电时间应大于电池重复1-4共400个循环后,其0.2C3小时;共池重复1-4500个循环,其0.2C放电时间应大于3小时. EC规定锂电池标准循环寿命测试20MA,电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流次后容量,再以500)反复循环0.2C 放电至3.0V(一个循环1搁置小时后.60%以上应在初容量的方法四、内压测试镍镉和镍氢电池内压测试为:根据电池钢壳的轻微形变1C充电3,小时以放至将电池以0.2C1.0V后,测试中电池不应彭底,.漏液或爆炸通过转换得到电池的内压情况,:(UL标准)锂电池内压测试为检验电池是下,11.6kPa)(15240m模拟电池在海拔高度为的高空低气压.否漏液或发鼓精彩文档．实用标准文案然后将其10mA,4.2V,截止电流:将电池1C充电恒流恒压充电到具体步骤电池不会爆,)的低压箱中储存6小时311.6Kpa,放在气压为温度为(20±℃.裂口,漏液,炸,起火方法五、跌落测试每个,高处跌落于硬质橡胶板上将电池组充满电后从三个不同方向于1m,外包装无破损.电池组电性能应正常方向做2次,方法六、振动实验测试:镍镉和镍氢电池振动实验方法为小时后按下述条24,搁置后,0.1C充电16小时1.0V电池以0.2C放电至:件振动振幅:4mm分分钟.XYZ 三个方向各振动30:1000频率次,以内,内阻变化在±5m0.02V振动后电池电压变化应在±之间:锂电池振动实验方法为10mA,4.2V,截止电流后电池以0.2C放电至3.0V1C充电恒流恒压充电到:24搁置小时后按下述条件振动0.8mm振幅精彩文档．实用标准文案使电池在10HZ-55HZ之间振动,每分钟以1HZ.的震动速率递增或递减振动后电池电压变化应在±0.02V之间,.5m以内内阻变化在方法七、撞击实验磅电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液.方法八、穿刺实验并用一个直径为电池充满电后,2.0mm~25mm的钉子穿过电池的中心,电池不应该爆炸起火把钉子留在电池内,.方法九、高温高湿测试镍镉和镍氢电池高温高湿测试为:,85%℃,1C电池以0.2C放电至1.0V后充电75分钟后将其置与温度66电池不应变形小时192小时(8天),于常温常湿下搁置2,湿度条件下储存以上或漏液,容量恢复应在标称容量的80%.)锂电池高温高湿测试为:(国家标准相对±2℃),然后放入恒流恒压充电到将电池1C4.2V,截止电流10mA,(40的)±,将电池取出在(205℃后的恒温恒湿箱中搁置湿度为90%-95%48h2.75V,恒流放电到再以观测电池外观应该无异常现象条件下搁置2h,,1C精彩文档．实用标准文案放电循环直至放电容量不少于,1C1C)(20然后在±5℃的条件下,进行充电3初始容量的85%,但循环次数不多于次.注意事项测试时间搁置24小时测试安全措施要做好循环测试不多余三次精彩文档．。
锂电池充放电测试方法
锂电池充放电测试方法
锂电池充放电测试方法
针对市场上常见的各类锂电池，充放电测试时常用的一般有： 1、恒流充电：该方法是以恒定电流充电，从而尽可能快的时间充满电，然后检查电池的发热量和温度，以及最后的充电电压。
在电池循环寿命测试中，经常采用。
2、恒压充电：该方法是以恒定电压控制的充电，使充电更加安全、稳定，可以有效的避免过充现象。
在大功率电池的充电中经常采用。
3、冲击测试：一般运用于超低温测试中，是对电池冷冻抗冲击的性能进行充电试验，以监测充电电路和电池安全性。
4、放电测试：指释放电池的电量，检查元件的放电性能，以及充电状态下的放电参数。
5、容量测试：指容量衰减的测试，主要是测试样品容量在循环使用中的衰减情况，以及其热特性等。
以上为常见的锂电池充放电测试方法，每种测试都有其目的和要求，在采用测试方法时必须结合充放电技术及电池特性，更适当地选择测试方式，以期达到最佳测试效果。
- 1 -。
锂电池老化测试方法

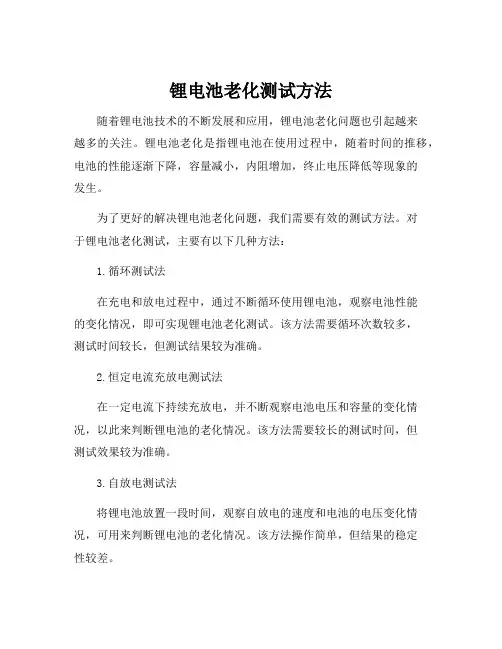

锂电池老化测试方法
随着锂电池技术的不断发展和应用，锂电池老化问题也引起越来
越多的关注。
锂电池老化是指锂电池在使用过程中，随着时间的推移，电池的性能逐渐下降，容量减小，内阻增加，终止电压降低等现象的
发生。
为了更好的解决锂电池老化问题，我们需要有效的测试方法。
对
于锂电池老化测试，主要有以下几种方法：
1.循环测试法
在充电和放电过程中，通过不断循环使用锂电池，观察电池性能
的变化情况，即可实现锂电池老化测试。
该方法需要循环次数较多，
测试时间较长，但测试结果较为准确。
2.恒定电流充放电测试法
在一定电流下持续充放电，并不断观察电池电压和容量的变化情况，以此来判断锂电池的老化情况。
该方法需要较长的测试时间，但
测试效果较为准确。
3.自放电测试法
将锂电池放置一段时间，观察自放电的速度和电池的电压变化情况，可用来判断锂电池的老化情况。
该方法操作简单，但结果的稳定
性较差。
4.高温恒温老化测试法
在一定温度范围内将锂电池进行老化测试，观察电池性能的变化
情况，以此来判断锂电池的老化情况。
该方法测试结果较为准确，但
测试时间较长。
综上所述，针对锂电池老化问题，我们可以根据需要选择不同的
测试方法来进行测试，以此来更好的解决锂电池老化问题。
在测试中，需要根据实际情况，结合测试方法的特点，制定合理的测试方案，以
确保测试结果的准确性和可靠性。
锂电池测试方法
锂电池性能测试方法锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的工作效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。
锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等工具/原料测试仪硬质棒钉子方法/步骤方法一、自放电测试镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至1.0V.1C充电80分钟,搁置15分钟,以1C放电至10V,测其放电容量C1,再将电池以1C充电80分钟,搁置24小时后测1C容量C2,C2/C1×100%应小于15%锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至3.0V,恒流恒压1C充电至4.2V,截止电流:10mA,搁置15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至4.2V,截止电流100mA,搁置24小时后测1C容量C2,C2/C1×100%应大于99%.方法二、内阻测量电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值.交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值.方法三、IEC标准循环寿命测试IEC规定镍镉和镍氢电池标准循环寿命测试为:电池以0.2C放至1.0V/支后1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环).2.0.25C充电3小时10分,以0.25C放电2小时20分(2-48个循环).3.0.25C充电3小时10分,以0.25C放至1.0V(第49循环)4.0.1C充电16小时,搁置1小时,0.2C放电至1.0V(第50个循环),对镍氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时.EC规定锂电池标准循环寿命测试电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上.方法四、内压测试镍镉和镍氢电池内压测试为:将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸.锂电池内压测试为:(UL标准)模拟电池在海拔高度为15240m的高空(低气压11.6kPa)下,检验电池是否漏液或发鼓.具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸,起火,裂口,漏液.方法五、跌落测试将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损.方法六、振动实验测试镍镉和镍氢电池振动实验方法为:电池以0.2C放电至1.0V后,0.1C充电16小时,搁置24小时后按下述条件振动:振幅:4mm频率:1000次,分XYZ三个方向各振动30分钟.振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内锂电池振动实验方法为:电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动:振幅0.8mm使电池在10HZ-55HZ之间振动,每分钟以1HZ的震动速率递增或递减.振动后电池电压变化应在±0.02V之间,内阻变化在5m以内.方法七、撞击实验电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液.方法八、穿刺实验电池充满电后,用一个直径为2.0mm~25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火.方法九、高温高湿测试镍镉和镍氢电池高温高湿测试为:电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时(8天),于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上.锂电池高温高湿测试为:(国家标准)将电池1C恒流恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48h后,将电池取出在(20±5℃)的条件下搁置2h,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,然后在(20±5℃)的条件下,进行1C充电,1C放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次.注意事项测试时间搁置24小时测试安全措施要做好循环测试不多余三次。
锂电池电量检测方法
锂电池电量检测方法锂电池电量检测是评估锂电池剩余电量的过程，主要目的是确定电池的可用时间和充电状态。
这些信息对于用户选择合适的充电时间和了解电池寿命非常重要。
本文将介绍几种常用的锂电池电量检测方法。
1. 电压法电压法是最常用的一种电量检测方法。
根据锂电池的典型电压特性，可以通过测量电池的开路电压（OCV）或负载电压来估计电池的电量。
开路电压是指未连接到负载时的电池电压，可以通过测量锂电池两端的电压来得到。
通过将电池连接到负载并测量其电压，可以根据负载电压和电池内阻之间的关系来估计电池电量。
2. 电流积分法电流积分法是通过积分电流来估计电池的剩余容量。
通过测量电池的充放电电流，并对其进行积分，可以得到电池的容量信息。
但是这种方法需要准确控制电流的变化速率，并考虑电池的放电效率，因此需要一定的算法和校准过程来提高准确性。
3. 温度法温度法是一种间接估计电池电量的方法。
由于锂电池的内阻与电池的温度有关，可以通过测量锂电池的温度来推算电池的剩余电量。
这种方法的优点是简单易行，但不够准确，需要进行更复杂的算法处理来提高准确性。
4. 电池内阻法电池内阻法是通过测量电池的内阻来估计电池的电量。
电池的内阻与其剩余容量有一定的关系，通过测量电池的内阻变化可以推算电池的电量。
这种方法需要专用的测试设备和技术，适用于研究和开发领域。
除了上述方法，还有一些其他的电量检测方法，如库伦计数法、容量检测法等。
每种方法都有其优缺点，可以根据具体需求选择适合的方法。
需要注意的是，锂电池的电量检测不仅仅是通过单一的方法来判断，而是综合考虑多种因素。
例如，充放电过程中的电流变化、电池的使用环境、电池的温度等都会对电量检测结果产生影响。
因此，在实际应用中，需要结合多种方法来进行电量检测，以提高准确性和可靠性。
综上所述，锂电池电量检测是评估锂电池剩余电量的重要过程，可以通过电压法、电流积分法、温度法、电池内阻法等多种方法来进行。
每种方法都有其优缺点，需要根据具体需求选择适合的方法，并综合考虑多种因素来提高准确性和可靠性。
电动车锂电池测试方法
电动车锂电池测试方法电动车锂电池测试是为了评估电池的性能、健康状况和安全性。
以下是一些常见的电动车锂电池测试方法：1. 容量测试：通过充电满后放电至电压截止点，测量电池的放电容量。
这有助于了解电池的实际可用能量。
测试可以在标准温度和不同充电/放电速率下进行。
2. 循环寿命测试：通过进行充放电循环，模拟电池在实际使用中的工作条件，以评估电池的寿命和性能衰减情况。
3. 内阻测试：内阻是电池中能量损失的关键指标之一。
使用专业的内阻测试设备，可以测量电池内部的电阻，以评估电池的性能状态。
4. 温度测试：在不同温度条件下测试电池的性能。
高温和低温测试有助于评估电池在极端温度下的表现，以及温度对电池寿命的影响。
5. 保护板测试：电动车锂电池通常包含保护电路板，用于保护电池免受过充、过放、短路等异常条件的影响。
通过测试保护板的功能，确保其正常工作。
6. 充电效率测试：测试电池在充电时的效率，了解电池在充电过程中的能量损失情况。
7. 自放电测试：通过将电池存放一段时间，然后测量其电压变化，评估电池的自放电率。
这有助于了解电池的自然老化和健康状况。
8. 冲击测试：模拟电池在事故中可能遭受的冲击，例如碰撞、振动等，以评估电池的安全性能。
9. 可逆容量测试：测试电池在多次循环充放电后的可逆容量，评估电池的持久性能。
10. 电化学阻抗谱测试：通过电化学阻抗谱测试，可以深入了解电池内部的电化学特性，包括电解液电导率、电极界面等。
这些测试方法需要使用专业的测试设备和仪器，同时需要按照相关标准和规程进行。
对电动车锂电池的全面测试有助于确保其安全、稳定和高效运行。
锂电池安全测试方法
锂电池安全测试方法锂电池是一种常见的电池类型，由于其高能量密度和长寿命，已经广泛应用于各个领域，如移动电子设备、电动汽车、航空航天等。
然而，锂电池的高能量密度也意味着其在使用过程中存在一定的安全风险，例如过充、过放、短路等情况可能会导致电池爆炸或火灾等严重后果。
因此，锂电池的安全测试显得非常重要。
一、安全测试方法1.外观检查：在进行充电、放电等操作之前，需要对锂电池的外观进行检查，以确保其外壳没有损坏、变形等情况。
2.电性能测试：通过对锂电池的电压、电流、电阻等电性能参数进行测试，可以了解电池的状态和性能，进而判断其是否存在异常。
3.热失控测试：热失控是指在过充或过放等情况下，锂电池内部产生的热量无法及时散发，导致电池温度不断升高，最终引发爆炸或火灾。
通过对锂电池进行热失控测试，可以评估其在异常情况下的温度变化和热失控风险。
4.短路测试：短路是指电池正负极之间或电池内部出现直接的电气连接，导致电池电流超过额定值，从而可能引发爆炸或火灾。
通过对锂电池进行短路测试，可以评估其在短路情况下的安全性能。
5.冲击测试：冲击测试是指对锂电池进行针刺、挤压等物理性冲击，以评估其在受到外力冲击时的安全性能。
二、安全测试结果通过上述安全测试方法，可以得到锂电池的安全性评估结果。
如果测试结果良好，即锂电池不存在明显的安全隐患，可以放心使用；如果测试结果显示锂电池存在安全隐患，应当及时进行处理，例如更换电池或进行修理等。
三、注意事项在进行锂电池安全测试时，需要注意以下事项：1.测试设备应当符合相关标准，测试环境应当安全可靠；2.测试过程应当严格按照标准规范进行，不得盲目操作；3.测试时需佩戴防护装备，以防电池爆炸或火灾等意外情况发生；4.测试后应当妥善处理锂电池，不得随意丢弃或混淆。
四、总结锂电池安全测试是保障锂电池在使用过程中安全可靠的重要手段。
通过对锂电池进行外观检查、电性能测试、热失控测试、短路测试、冲击测试等多种安全测试方法，可以评估锂电池的安全性能，并及时处理存在的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池性能测试方法
锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的工作效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。
锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等
工具/原料
测试仪
硬质棒
钉子
方法/步骤
方法一、自放电测试
镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至
1.0V.1C充电80分钟,搁置15分钟,以1C放电至10V,测其放电容量C1,
再将电池以1C充电80分钟,搁置24小时后测1C容量C2,C2/C1×100%应小于15%
锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至3.0V,恒流恒压1C充电至4.2V,截止电流:10mA,搁置15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至4.2V,截止电流100mA,搁置24小时后测1C容量C2,C2/C1×100%应大于99%.
方法二、内阻测量
电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值.
交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值.
方法三、IEC标准循环寿命测试
IEC规定镍镉和镍氢电池标准循环寿命测试为:
电池以0.2C放至1.0V/支后
1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环).
2.0.25C充电3小时10分,以0.25C放电2小时20分(2-48个循环).
3.0.25C充电3小时10分,以0.25C放至1.0V(第49循环)
4.0.1C充电16小时,搁置1小时,0.2C放电至1.0V(第50个循环),对镍氢
电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时.
EC规定锂电池标准循环寿命测试
电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上.
方法四、内压测试
镍镉和镍氢电池内压测试为:
将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸.
锂电池内压测试为:(UL标准)
模拟电池在海拔高度为15240m的高空(低气压11.6kPa)下,检验电池是否漏液或发鼓.
具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸,起火,裂口,漏液.
方法五、跌落测试
将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损.
方法六、振动实验测试
镍镉和镍氢电池振动实验方法为:
电池以0.2C放电至1.0V后,0.1C充电16小时,搁置24小时后按下述条件振动:
振幅:4mm
频率:1000次,分XYZ三个方向各振动30分钟.
振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内
锂电池振动实验方法为:
电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动:
振幅0.8mm
使电池在10HZ-55HZ之间振动,每分钟以1HZ的震动速率递增或递减.振动后电池电压变化应在±0.02V之间,内阻变化在5m以内.
方法七、撞击实验
电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液.方法八、穿刺实验
电池充满电后,用一个直径为2.0mm~25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火.
方法九、高温高湿测试
镍镉和镍氢电池高温高湿测试为:
电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时(8天),于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上.
锂电池高温高湿测试为:(国家标准)
将电池1C恒流恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48h后,将电池取出在(20±5℃)的条件下搁置2h,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,。
