电机与拖动基础试题库及答案
电机与拖动考试试题及答案
《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______；_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态.（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式,若要产生大电流,绕组常采用_______绕组。
（叠绕组;波绕组;叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组,极对数均为p时，并联支路数分别是_______,_______.(2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的.（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______,当电刷在几何中线时，电动机产生_______性质的电枢反应,其结果使_______和_______，物理中性线朝_______方向偏移。
(电枢磁动势对励磁磁动势的作用;交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机,若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F)4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时,大的电磁转矩对应的转速就高。
（）（F)三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组;(2)励磁绕组；(3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2)助磁；(3）不去磁也不助磁。
电机与拖动试卷及答案
电机与拖动试卷一、（10分）判断（正确的划√，错误的划×）：1、三相异步电动机在正常运行时，如果转子突然卡住不动，则转差率S=0。
( )2、把三相异步电动机中的电流相序任意调换其中的两相，都能使电动机反转。
（ ）3、直流电机工作在电动状态，电磁转矩的方向总是和电机的旋转方向一致。
（ ）4、直流电动机铭牌上标注的额定功率是指电动机输出的机械功率。
（ ）5、直流发电机在电枢绕组元件中产生的交流电动势，只是由于加装了换向器和电刷装置才能输出直流电动势。
（ ）二、（15分）单项选择题：1、若并励直流发电机转速升高10%，则发电机的空载电压将升高为（ ）。
（1）10% （2）﹥10% （3）﹤10% （4）不变2、一台三相变压器，S N =20kVA ，U 1N /U 2N =1000/400V ，Y ，d 接法，当此变压器额定运行时，二次侧的额定电流值为（ ）。
（1）50A （2）28.87A （3）16.67A3、若将三相对称绕组的三个首端A 、B 、C 连接，三个末端X 、Y 、Z 也连接，然后对首末端之间施加正弦交流电压，此时所产生的基波磁势幅值为（ ）。
（1）11119.0I p k N F W = （2）11119.023I pk N F W ⨯= （3）零 4、异步电动机等效电路中虚拟电阻21r ss '-上消耗的功率为： （1）电磁功率 （2）总机械功率 （3）输入功率5、一台变压器原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，当额定电压不变时，铁心中的磁通将（ ）。
（1）增加 （2）不变 （3）减少 （4）为零三、（20分）某并励直流电动机，kW P N 17=，V U N 220=，m in /3000r n N =，A I N 9.88=，电枢回路总电阻Ω=0896.0a R ，励磁回路总电阻Ω=5.181f R ，略 去电枢反应影响，试求：（1）额定输出转矩N T 2；（2）额定时的电磁转矩em T ；（3）额定效率N η。

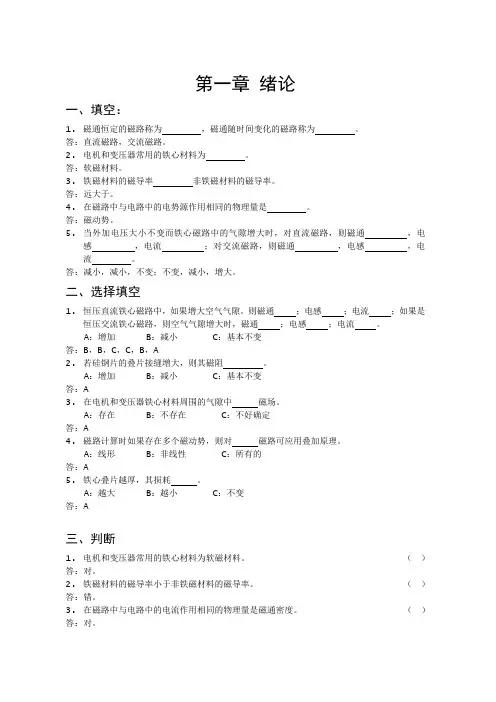

电机与拖动基础期末考试题库及答案
第一章绪论一、填空：1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。
答：直流磁路，交流磁路。
2.电机和变压器常用的铁心材料为。
答：软磁材料。
3.铁磁材料的磁导率非铁磁材料的磁导率。
答：远大于。
4.在磁路中与电路中的电势源作用相同的物理量是。
答：磁动势。
5.当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电感，电流；对交流磁路，则磁通，电感，电流。
答：减小，减小，不变；不变，减小，增大。
二、选择填空1.恒压直流铁心磁路中，如果增大空气气隙。
则磁通；电感；电流；如果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。
A：增加 B：减小 C：基本不变答：B，B，C，C，B，A2.若硅钢片的叠片接缝增大，则其磁阻。
A：增加 B：减小 C：基本不变答：A3.在电机和变压器铁心材料周围的气隙中磁场。
A：存在 B：不存在 C：不好确定答：A4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。
A：线形 B：非线性 C：所有的答：A5.铁心叠片越厚，其损耗。
A：越大 B：越小 C：不变答：A三、判断1.电机和变压器常用的铁心材料为软磁材料。
（）答：对。
2.铁磁材料的磁导率小于非铁磁材料的磁导率。
（）答：错。
3.在磁路中与电路中的电流作用相同的物理量是磁通密度。
（）答：对。
4. 若硅钢片的接缝增大，则其磁阻增加。
（ ） 答：对。
5. 在电机和变压器铁心材料周围的气隙中存在少量磁场。
（ ） 答：对。
6. 恒压交流铁心磁路，则空气气隙增大时磁通不变。
（ ） 答：对。
7. 磁通磁路计算时如果存在多个磁动势，可应用叠加原理。
（ ） 答：错。
8. 铁心叠片越厚，其损耗越大。
（ ） 答：对。
四、简答1. 电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。
2. 磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？答：磁滞损耗由于B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。
电机与拖动基础试题及答案
电机与拖动基础试题及答案（简答题)简答题1．变压器铁心为什么要用涂有绝缘的薄硅钢片叠成？若在铁心磁回路中出现较大的间隙,对变压器有何影响？答：铁心中交变的磁通会在铁心中引起铁损耗，用涂有绝缘漆的薄硅钢片叠成铁心,可以大大减少铁损耗。
若在铁心磁回路中出现较大的间隙，则主磁通所经过的铁心磁回路的磁阻就比较大，产生同样的主磁通所需要的励磁磁动势和励磁电流就大大增加，即变压器的空载电流会大大增加。
2．画出单相变压器负载时的各种磁通及其产生的感应电动势的关系图。
答：变压器负载时各种磁通及其产生的感应电动势的关系如下图:3．为什么变压器的空载损耗可以近似看成铁损耗?为什么短路损耗可以近似看成铜损耗？答：变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。
变压器空载和短路时，输出功率都为零。
输入功率全部变为变压器的损耗.即铜损耗与铁损耗之和。
空载时，电源电压为额定值,铁心中磁通密度达到正常运行的数值,铁损耗也为正常运行时的数值.而此时二次绕组中的电流为零,没有铜损耗,一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计,因而空载损耗可近似看成为铁损耗.短路试验时，输入功率为短路损耗。
此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。
因此短路损耗可近似看成铜损耗.4．变压器的Rm、Xm各代表什么物理意义？磁路饱和与否对Rm、Xm有什么影响？为什么要求Xm大、Rm小？答:Rm:变压器的励磁电阻,它是反应变压器铁耗大小的等效电阻,不能用伏安法测量。
Xm:变压器的励磁电抗，反应了主磁通对电路的电磁效应。
Rm、Xm都随磁路饱和程度增加而下降。
Xm越大、Rm越小时，主磁通一定时，铁耗越小，所以希望Xm大、Rm小。
为此变压器铁心材料都用导磁性能好（磁阻小)、铁损小、0。

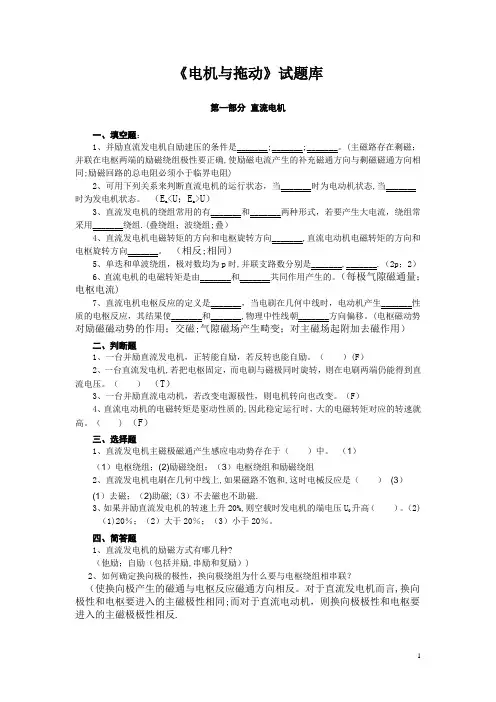

电机与拖动考试试题及答案
《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确,使励磁电流产生的补充磁通方向与剩磁磁通方向相同;励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态,当_______时为发电机状态。
（E a<U；E a>U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组.(叠绕组；波绕组;叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______,直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反;相同）5、单迭和单波绕组，极对数均为p时,并联支路数分别是_______,_______.（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流)7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______,物理中性线朝_______方向偏移。
(电枢磁动势对励磁磁动势的作用；交磁;气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）(F）2、一台直流发电机,若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的,因此稳定运行时，大的电磁转矩对应的转速就高。
（)（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；(2)励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上,如果磁路不饱和,这时电械反应是（）(3）(1）去磁；（2)助磁;（3）不去磁也不助磁.3、如果并励直流发电机的转速上升20%,则空载时发电机的端电压U0升高（）。
电机与拖动基础试题库及答案汇总
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
电机与拖动基础试题库及答案
（1）
电动机运行： （2） （3） 第二部分 直流电动机的电力拖动
一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______
和_______的关系。 （U=UN、φ=ΦN，电枢回路不串电阻；n；Tem
2、直流电动机的起动方法有____ ___。（降压起动、电枢回路串电阻起动）
时，则从原边输入的功率： ③ ①只包含有功功率；②只包含无功功率； ③既有有功功率，又有无功功率；④为零。 4、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，
铁心不变，而将匝数增加，则励磁电流：② ①增加；②减少；③不变；④基本不变。 5、一台变压器在（ ）时效率最高。③ ①β=1；②P0/PS=常数；③PCu=PFe；④S=SN 四、简答题 1、为什么变压器的空载损耗可近似看成铁损耗，而短路损耗可近似
6、变压器短路阻抗越大，其电压变化率就_______，短路电流 就_______。（大；小）
7、变压器等效电路中的xm是对应于_______电抗，rm是表示_______
电阻。 （主磁通的；铁心损耗的等效）
8、两台变压器并联运行，第一台先达满载，说明第一台变压器短路
阻抗标么值比第二台_______。 （小）
机状态，当_______时为发电机状态。 （Ea〈U；Ea〉U）
3、直流发电机的绕组常用的有_______和_______两种形式，若要产 生大电流，绕组常采用_______绕组。（叠绕组；波绕组；叠）
4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动
机电磁转矩的方向和电枢旋转方向_______。 （相反；相同）
动恒转矩负载运行。（ ） （F） 5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，
电机及拖动基础试卷和答案
《电机与电力拖动基础》试卷一《电机与电力拖动基础》试卷一一、一、 填空题（每空1分，共20分）分）1、 他励直流电动机的机械特性是指在 电动机处于稳态运行 的条件下转速 和 电磁转矩 的关系。
的关系。
2、直流电动机的起动方法有： 电枢回路串电阻 和 降压起动 。
3 3、、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于 输入电压 的大小，而与磁路的的大小，而与磁路的 基本无关，其主基本无关，其主磁通与励磁电流成 正比 关系。
关系。
4、变压器带负载运行时，若负载增大，其铁损耗将 不变 ，铜损耗 增大 （忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I 0减小 ，铁损耗P Fe 减小 。
6、采用 短矩绕组 绕组和 分布绕组 绕组可以有效的削弱谐波分量，同时使基波分量 减小 （增大和减小）。
7、当s 在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为 驱动性质 ；在 小于1 的范围内运行于发电机状态，此时电磁转矩性质为 制动性质 。
8、三相异步电动机根据转子不同可分为 笼型 和 绕线 两类。
两类。
根据磁滞回线 剩磁 的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电力拖动系统是由 电动机 拖动机械机构工作的系统。
拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括直流电动机的励磁方式包括 他励 、并励、串励和 复励 ，其中，其中 他 励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为电机绕组有两种形式，分别为 叠 绕组和绕组和 波 绕组。
使用于高电压的为绕组。
使用于高电压的为 波绕组，使用于大电流的为绕组，使用于大电流的为 叠 绕组。
绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为 电枢反应 。
7. 直流电机在直流电机在 主磁 极之间常安装换向极改善换向。
换向极的位置恰好也是极之间常安装换向极改善换向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
效率：
P2 100% 75.98% P1
2、一台并励直流发电机，铭牌数据如下： PN=6kW， UN=230V，nN=1450r/min ，Ra=0.57 Ω （包括电刷接 触电阻），励磁回路总电阻 Rf =177Ω ，额定负载时的电枢铁损 PFe=234W，机械损耗为 Pmec=61W，求：（ 1） 额定负载时的电磁功率和电磁转矩。（ 2）额定负载时的效率。
110W
输入功率： P1 UI 0 220 2W 440W
励磁功率： Pf 110W
电枢铜损耗： PCua
Ra
I
2 a
Ra (I 0 I f )2
2.ቤተ መጻሕፍቲ ባይዱ5W
电刷接触损耗： PCub
2
UbI
2 a
2 1 1.5W
3.0W
附加损耗： Pad 0
则： Pmec PFe
P1 Pf
P' Cua
P Cub
Pad
态。 （ Ea〈U； Ea〉U）
3、直流发电机的绕组常用的有 _______和_______ 两种形式，若要产生大电流，绕组常采用 _______绕
组。（叠绕组；波绕组；叠）
4、直流发电机电磁转矩的方向和电枢旋转方向 _______，直流电动机电磁转矩的方向和电枢旋转方向
_______。 （相反；相同）
△Ｕb=1V，励磁回路电阻 R1=440Ω，空载实验： 当 U=220V,n=1000r/min 时，I 0=2A，试计算当电枢电流 I a =10A
时, 电机的效率（不计杂散损耗）。
解：励磁电流： I f
励磁损耗： PCuf
空载时：
Uf
220 A
Rf 440
Rf
I
2 f
U
2 f
Rf
0.5A
2202 440
） （3）
（ 1）去磁；（ 2）助磁；（ 3）不去磁也不助磁。 3、如果并励直流发电机的转速上升 20%，则空载时发电机的端电压
（ 1）20%；（ 2）大于 20%；（ 3）小于 20%。
U0 升高（
）。（ 2）
四、简答题 1、直流发电机的励磁方式有哪几种？ （他励；自励（包括并励，串励和复励）） 2 、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？ （使换向极产生的磁通与电枢反应磁通方向相反。对于直流发电机而言，换向极性和电枢要进入的主磁 极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。 换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情 况下都能抵消电枢反应的影响。） 3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。
2 1450
60
（ 2） P1 Pem Pmec PFe 7021.9W
P2 100% 85.45% P1
4、一台并励直流发电机并联于电网上，若原动机停止供给机械能，将发电机过渡到电动机状态工作， 此时电磁转矩方向是否变？旋转方向是否改变？
（电磁转矩方向改变，电机旋转方向不变。）
五、计算题 1、一台并励直流电动机 , 铭牌数据如下 :P N=3.5kW，UN=220V，I N=20A，nN=1000r/min, 电枢电阻 Ra=1Ω，
解：（ 1） P2 PN 6kW
I f U f 220 A 1.3A Rf 177
Pf
Rf
I
2 f
299W
IN
PN
6000 A 26.1A
U N 230
I a I N I f 27.4A
PCua
Ra
I
2 a
427.9W
所以
Pem P2 PCua Pf 6726.9W
Tem
Pem
6726.9 N m 44.3N m
《电机与拖动基础》试题库及答案
第一部分
直流电机
一、填空题 ： 1、并励直流发电机自励建压的条件是
_______;_______;_______ 。 ( 主磁路存在剩磁；并联在电枢两
端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须
小于临界电阻 )
2、可用下列关系来判断直流电机的运行状态，当 _______时为电动机状态，当 _______时为发电机状
其结果使 _______和_______，物理中性线朝 _______方向偏移。（电枢磁动势对励磁磁动势的作用；交磁；
气隙磁场产生畸变；对主磁场起附加去磁作用）
二、判断题 1、一台并励直流发电机，正转能自励，若反转也能自励。（
）（ F）
2、一台直流发电机， 若把电枢固定， 而电刷与磁极同时旋转， 则在电刷两端仍能得到直流电压。 （ ）
（并励直流发电机的外特性比他励的软。 他励：影响因素有两个 (1) 随着 Ia 增加， IaRa 增加，使 U下降； (2) 随着 Ia 增加，电枢反应附加去磁作用增强，使磁通 φ减少，电枢电动势 Ea 减少，最后使 U 下降。 并励：影响因素有三个 (1) 随着 Ia 增加， IaRa 增加，使 U 下降； (2) 随着 Ia 增加，电枢反应附加去磁作用增强，使磁通 φ减少，电枢电动势 Ea 减少，最后使端电压 U 下降。 (3) 两端电压下降，磁通 φ下降，电枢电动势 Ea 进一步减少，端电压 U 进一步下降。）
324.75W
当 I a 10 A时， I I a I f 10.5A
输入功率： P1 UI 220 10.5W 2310W
PCua
Ra
I
2 a
1 102W 100W
Pf 110W
PCub 2 U bI a 2 1 10W 20W
输出功率： P2 P1 P P1 PCua Pf PCub ( Pmec PFe) 1755.25W
（ T）
3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（
F）
4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。（
）
（ F）
三、选择题 1、直流发电机主磁极磁通产生感应电动势存在于（
）中。 （ 1）
（ 1）电枢绕组；（ 2）励磁绕组；（ 3）电枢绕组和励磁绕组 2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（
5、单迭和单波绕组，极对数均为 p 时，并联支路数分别是 _______，_______ 。（ 2p； 2）
6、直流电机的电磁转矩是由 _______和 _______共同作用产生的。（每极气隙磁通量；电枢电流）
7、直流电机电枢反应的定义是 _______，当电刷在几何中线时，电动机产生 _______性质的电枢反应，
