数字测图外业数据采集-仪器
合集下载
测绘新技术介绍
<6>、具有双向通讯功能,可将 测量数据传播给电子手簿或外部 计算机,也
可接受电子手簿和外部计算机 旳指令和数据。
六、全站仪与经纬仪相比具有下列优点:
1、测量成果自动统计在"电子手簿"中,降低了读数 旳错误和统计旳粗差,提升了功能。
2、利用全站仪中旳微处理器,经过传感器能够自 动旳改正仪器轴系误差,提升测量精度; 3、距离改正,高差计算和坐标计算在仪器上自动完 毕,降低了内业计算工作量; 4、角度测量中自动扫描整个度盘,并求出平均值作 为成果,消除了度盘旳刻 划误差和偏心差。
数字化测图则不同，若距离在300m以内时测定地物点误差约为 ±15mm，测定地形点高程误差约为±18mm。电子速测仪旳测量数据作为 电子信息能够自动传播、统计、存储、处理和成图。在这全过程中原 始测量数据旳精度毫无损失，从而取得高精度（与仪器测量同精度） 旳测量成果。
数字地形图最佳地反应了外业测量旳高精度，也就是最佳地体现 了仪器发展更新、精度提升旳高科技进步旳价值。
第二阶段： 测记模式不变，成图软件向实用化发展。
开发了智能化旳外业采集软件，它不但作单点点位统计，而 且统计成图所需旳全部信息，而且有某些统计内容可由软件自 动统计，降低了键入数据旳工作量。计算机也初步具有了自动 检索编辑图形文件旳功能，减免了人工画草图旳工作。假如再 配置一种（A3/A4）小型绘图仪，现场就能够按坐标实时展点绘 图，及时检验和纠正绘图错误。
• 整体式（integrated），也称集成式，它是将电 子经纬仪和测距仪融为一体，共用一种光学望远 镜，使用起来更以便。
• 常见旳有日本（SOKKIA）SET系列、拓普康 （TOPOCON）GTS系列、尼康（NIKON）DTM系列、 瑞士徕卡（LEICA）TPS系列，我国旳NTS和ETD系 列。
可接受电子手簿和外部计算机 旳指令和数据。
六、全站仪与经纬仪相比具有下列优点:
1、测量成果自动统计在"电子手簿"中,降低了读数 旳错误和统计旳粗差,提升了功能。
2、利用全站仪中旳微处理器,经过传感器能够自 动旳改正仪器轴系误差,提升测量精度; 3、距离改正,高差计算和坐标计算在仪器上自动完 毕,降低了内业计算工作量; 4、角度测量中自动扫描整个度盘,并求出平均值作 为成果,消除了度盘旳刻 划误差和偏心差。
数字化测图则不同，若距离在300m以内时测定地物点误差约为 ±15mm，测定地形点高程误差约为±18mm。电子速测仪旳测量数据作为 电子信息能够自动传播、统计、存储、处理和成图。在这全过程中原 始测量数据旳精度毫无损失，从而取得高精度（与仪器测量同精度） 旳测量成果。
数字地形图最佳地反应了外业测量旳高精度，也就是最佳地体现 了仪器发展更新、精度提升旳高科技进步旳价值。
第二阶段： 测记模式不变，成图软件向实用化发展。
开发了智能化旳外业采集软件，它不但作单点点位统计，而 且统计成图所需旳全部信息，而且有某些统计内容可由软件自 动统计，降低了键入数据旳工作量。计算机也初步具有了自动 检索编辑图形文件旳功能，减免了人工画草图旳工作。假如再 配置一种（A3/A4）小型绘图仪，现场就能够按坐标实时展点绘 图，及时检验和纠正绘图错误。
• 整体式（integrated），也称集成式，它是将电 子经纬仪和测距仪融为一体，共用一种光学望远 镜，使用起来更以便。
• 常见旳有日本（SOKKIA）SET系列、拓普康 （TOPOCON）GTS系列、尼康（NIKON）DTM系列、 瑞士徕卡（LEICA）TPS系列，我国旳NTS和ETD系 列。
讲课课时数字测图外业(实习课时草图法数据采集)资料
辐射法就是在某一通视良好的等级控制上，用坐标法测 量方法，按全圆方向观测方式一次测定几个图根点．这种方 法无须平差计算，直接测出坐标．为了保证图根点精度，一 般要进行两次观测。
一步测量法就是将图根导线与碎部测量同时作业，即在 一个测站上，先测导线的数据，接着就测碎部点．这是一种 少安置一轮仪器、少跑一轮路，大大提高外业工作效率的测 量方法。
简码作业是在测定碎部点的定位信息的同时输入简编码。带 简编码的数据经内业识别，自动转换为绘图程序内部码， 可以实现自动绘图。
特点：无码作业外业速度快；但此法需要一个人绘制草图， 且内业需人机交互编辑成图。简码作业不需要绘制草图， 但需要及时输入地物点的属性编码和连接信息，观测较麻 烦。如果使用的仪器带有数字和字母的键盘，又能熟练记 住简编码，简码作业的效率还是很高的。
二、测图前的准备工作
仪器器材：全站仪+脚架+棱镜 小钢尺 对讲机 电池 皮尺（钢尺） 通讯电缆
资料准备 ：控制点 地形图 技术资料 作业区的划分（分块测量，路、河、山脊、街坊） 数据输入到仪器中
人员组织： 3—4人
测区划分
“作业区”划分：一般以道路、河流、沟渠、山脊等 明显线状地物为界线，将测区划分为若干个作业区。对 于地籍测量来说，一般以街坊为单位划分作业区。
层数、流向
成图直观，初学者易于掌握
信息全面，适用各种情况
B站点：A
野外记草图麻烦，成图速度慢 后视点：T1 T1
不易发现错误
后视点测量坐标：
T3
支点A号及坐标值： T2
D C
②有码作业——简码法作业
人员配置： 仪器观测员1名 绘草图领镜员1名 立镜员1～2名
49 F1
内业可自动绘图、成图速度快 但要求野外测量人员要有熟练的 编码技能 用于地物单一地区或专项测量

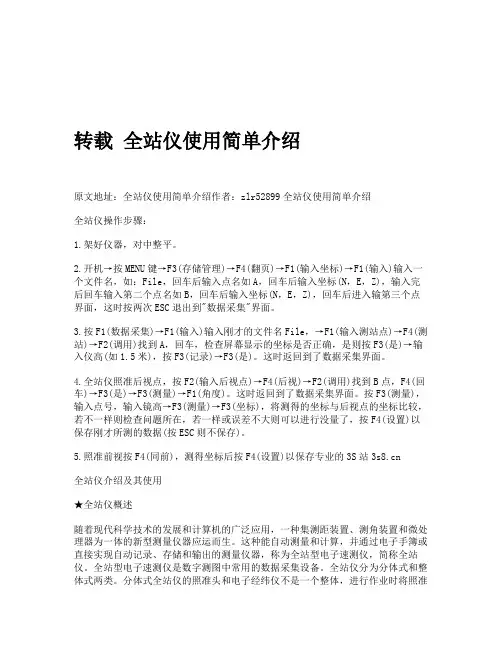

转载 全站仪使用简单介绍
转载全站仪使用简单介绍原文地址：全站仪使用简单介绍作者：zlr52899全站仪使用简单介绍全站仪操作步骤：1.架好仪器，对中整平。
2.开机→按MENU键→F3(存储管理)→F4(翻页)→F1(输入坐标)→F1(输入)输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标(N，E，Z)，输入完后回车输入第二个点名如B，回车后输入坐标(N，E，Z)，回车后进入输第三个点界面，这时按两次ESC退出到"数据采集"界面。
3.按F1(数据采集)→F1(输入)输入刚才的文件名File，→F1(输入测站点)→F4(测站)→F2(调用)找到A，回车，检查屏幕显示的坐标是否正确，是则按F3(是)→输入仪高(如1.5米)，按F3(记录)→F3(是)。
这时返回到了数据采集界面。
4.全站仪照准后视点，按F2(输入后视点)→F4(后视)→F2(调用)找到B点，F4(回车)→F3(是)→F3(测量)→F1(角度)。
这时返回到了数据采集界面。
按F3(测量)，输入点号，输入镜高→F3(测量)→F3(坐标)，将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4(设置)以保存刚才所测的数据(按ESC则不保存)。
5.照准前视按F4(同前)，测得坐标后按F4(设置)以保存专业的3S站全站仪介绍及其使用★全站仪概述随着现代科学技术的发展和计算机的广泛应用，一种集测距装置、测角装置和微处理器为一体的新型测量仪器应运而生。
这种能自动测量和计算，并通过电子手簿或直接实现自动记录、存储和输出的测量仪器，称为全站型电子速测仪，简称全站仪。
全站型电子速测仪是数字测图中常用的数据采集设备。
全站仪分为分体式和整体式两类。
分体式全站仪的照准头和电子经纬仪不是一个整体，进行作业时将照准头安装在电子经纬仪上，作业结束后卸下来分开装箱；整体式全站仪是分体式全站仪的进一步发展，照准头和电子经纬仪的望远镜结合在一起，形成一个整体，使用起来更为方便。

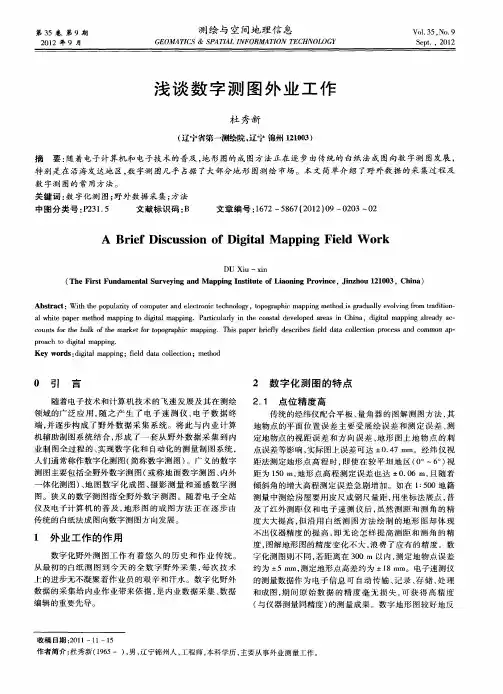

浅谈数字测图外业工作
Ａｂｓｒ ｔ：Ｗ ｉ ｈ ｏ ｌｒｔ ｆｃ ｍｐ ｅ ｎｄ ｅｅ ｔｏｎｃ ቤተ መጻሕፍቲ ባይዱｃ ｏｏ ｙ，ｔｐｏ ｒｐｈ ｃｍ ａ ｉ ｇ ｍｅｈｏ ｓｇ ａ ｕａｌ ｖ ｌｉ ｒｍ ｒ ｄｔｏ — ｔ ａｃ ｔ ｔ ｅ ｐ ｐｕａ ｉｙ ｏ ｏ ｕｔｒａ ｌｃ ｒ ｉ ｅ ｈｎ ｌｇ ｈ ｏ ｇａ ｉ ｐｐ ｎ ｔ ｄ ｉ ｒ ｄ ｌｙ ｅ ｏｖｎｇｆｏ ｔａ ｉｉｎ
ＤＵ Ｘｉ ｕ—ｘ ｎ ｉ
（ ｈ ｉｓ Ｆ ｎ ａ ｎａ Ｓ ｒｅｉｇａ ｄＭ ａ ｐｎ ｎ ｔｕｅｏ ｉｏ ｉｇＰ ｏ ｉｃ ， ｉｚ ｏ ２ ０ ３ Ｃ ｉａ Ｔ ｅＦｒｔ ｕ ｄ ｍｅ ｔｌ ｕ ｖｙｎ ｎ ｐ ｉｇＩｓ ｔｔ ｆ ａｎｎ ｒ ｖｎｅ Ｊｎｈ ｕ １１０ ， ｈｎ ） ｉ Ｌ
量 中需 要 绘 草 图 必 须 把 所 测 点 的属 性 在 草 图 上 显 示 出 来， 以供处 理 、 图形 编 辑 时 用 。草 图 的绘 制 要 遵 循 清 晰 、 易读 、 相对 位置 准确 ， 比例 一致 的原 则 ， 在野 外 采集 时 ， 能
数字测 图 中 ， 因为是计 算 机 自动展 点 ， 图根 点 与地 物 点 的展绘 误差 可忽 略不计 ， 作 ０ 看 。取 方 向 中误 差为标 称 精度 的三倍 极 限 ， 因为是 半测 回测 角 ， 向误 差为 ６ｘ２× 方 ３＝１ ”取 碎 部点 至测 站 的距 离 为 ３０ ｍ， Ｍ 向 ＝１／ ７， ０ 则 ７ ２ ６２ ５ｘ ０ ０ ０ ４ ｍ， ０ ６ ３ ０： ．２ 测距 仪 的标 称精度 取 ３＋５ｐ ｍ。 ｐ 顾 及 测 量 中 棱 镜 不 到 位 等 因 素 的 影 响 ， 经 验 值 取 ０ ０ ０ｍ。则实测 得 的该 平 面 点 相 对 于 图根 点 的误 差 为 ．２
ＤＵ Ｘｉ ｕ—ｘ ｎ ｉ
（ ｈ ｉｓ Ｆ ｎ ａ ｎａ Ｓ ｒｅｉｇａ ｄＭ ａ ｐｎ ｎ ｔｕｅｏ ｉｏ ｉｇＰ ｏ ｉｃ ， ｉｚ ｏ ２ ０ ３ Ｃ ｉａ Ｔ ｅＦｒｔ ｕ ｄ ｍｅ ｔｌ ｕ ｖｙｎ ｎ ｐ ｉｇＩｓ ｔｔ ｆ ａｎｎ ｒ ｖｎｅ Ｊｎｈ ｕ １１０ ， ｈｎ ） ｉ Ｌ
量 中需 要 绘 草 图 必 须 把 所 测 点 的属 性 在 草 图 上 显 示 出 来， 以供处 理 、 图形 编 辑 时 用 。草 图 的绘 制 要 遵 循 清 晰 、 易读 、 相对 位置 准确 ， 比例 一致 的原 则 ， 在野 外 采集 时 ， 能
数字测 图 中 ， 因为是计 算 机 自动展 点 ， 图根 点 与地 物 点 的展绘 误差 可忽 略不计 ， 作 ０ 看 。取 方 向 中误 差为标 称 精度 的三倍 极 限 ， 因为是 半测 回测 角 ， 向误 差为 ６ｘ２× 方 ３＝１ ”取 碎 部点 至测 站 的距 离 为 ３０ ｍ， Ｍ 向 ＝１／ ７， ０ 则 ７ ２ ６２ ５ｘ ０ ０ ０ ４ ｍ， ０ ６ ３ ０： ．２ 测距 仪 的标 称精度 取 ３＋５ｐ ｍ。 ｐ 顾 及 测 量 中 棱 镜 不 到 位 等 因 素 的 影 响 ， 经 验 值 取 ０ ０ ０ｍ。则实测 得 的该 平 面 点 相 对 于 图根 点 的误 差 为 ．２
测量学 第九章数字测图
第二节 测图前准备工作
外业准备工作
为了顺利完成某一测区的数字测图任务，就必须做好充 分的准备工作。内容包括“人员安排、仪器工具的选择、仪 器检验、测区踏勘、已有成果资料收集”，并根据工作量的 大小、人员情况和仪器情况拟定作业计划，并编制数字测图 技术设计书来指导数字测图工作，确保数字测图的有序展开。
1、编码应遵循的原则：
• (1) 符合国标图式分类，符合地形图绘图规则； • (2) 简练，便于操作和记忆。 • (3) 便于计算机处理； • (4) 便于GIS等软件的使用； • (5) 要有系统性、科学性和可扩充性。
第三节 野外数据采集
2、地形图要素分类
•
按照GB14804-93《1：500，l： l000；
第三节 野外数据采集
3、数据记录格式
• 下图数据记录格式，分为8个数据段。
• A1表示记录类别，后面的记录按类别表示相应 的内容。例如一条碎部点记录，A2表示点号，A3 表示连接点号，A4表示线型和线序，A5表示地形 要素代码，A6 、A7 、A8分别表示碎部点的x、y
坐标和高程。
第三节 野外数据采集
3.数字摄影测量模式
利用全站仪进行数据采集时，每次只能测定一个点，而 利用摄影测量的方法则可同时测定多个点，这是摄影测量方 法的最大优点。
3D激光扫描仪采用主动式激光发射，所以它不受周围 光线的影响，可以实现白天和黑夜作业，被广泛应用于军事 侦察、变形监测、地质灾害防治等方面，它必将在目标数据 的采集及快速成图方面愈发显示出其它测量方法不可替代的 优势。
一、删除三角形 二、过滤三角形 三、增加三角形 四、三角形内插点 五、删三角形顶点 六、重组三角形 七、删三角网 八、修改结果寸盘 注意：修改了三角网后一定要进行此操作，否则修改无效。
全站仪操作步骤及方法
全站仪操作步骤：1.架好仪器，对中整平。
2.开机→按MENU键→F3（存储管理）→F4（翻页）→F1（输入坐标）→F1（输入）输入一个文件名，如：File，回车后输入点名如A，回车后输入坐标（N，E，Z），输入完后回车输入第二个点名如B，回车后输入坐标（N，E，Z），回车后进入输第三个点界面，这时按两次ESC退出到“数据采集”界面。
3.按F1（数据采集）→F1（输入）输入刚才的文件名File，→F1（输入测站点）→F4（测站）→F2（调用）找到A，回车，检查屏幕显示的坐标是否正确，是则按F3（是）→输入仪高（如1.5米），按F3（记录）→F3（是）。
这时返回到了数据采集界面。
4.全站仪照准后视点，按F2（输入后视点）→F4（后视）→F2（调用）找到B点，F4（回车）→F3（是）→F3（测量）→F1（角度）。
这时返回到了数据采集界面。
按F3（测量），输入点号，输入镜高→F3（测量）→F3（坐标），将测得的坐标与后视点的坐标比较，若不一样则检查问题所在，若一样或误差不大则可以进行没量了，按F4（设置）以保存刚才所测的数据（按ESC则不保存）。
5.照准前视按F4（同前），测得坐标后按F4（设置）以保存中国3S吧全站仪概述随着现代科学技术的发展和计算机的广泛应用，一种集测距装置、测角装置和微处理器为一体的新型测量仪器应运而生。
这种能自动测量和计算，并通过电子手簿或直接实现自动记录、存储和输出的测量仪器，称为全站型电子速测仪，简称全站仪。
全站型电子速测仪是数字测图中常用的数据采集设备。
全站仪分为分体式和整体式两类。
分体式全站仪的照准头和电子经纬仪不是一个整体，进行作业时将照准头安装在电子经纬仪上，作业结束后卸下来分开装箱；整体式全站仪是分体式全站仪的进一步发展，照准头和电子经纬仪的望远镜结合在一起，形成一个整体，使用起来更为方便。
对于基本性能相同的各种类型的全站仪，其外部可视部件基本相同。
全站仪主要由五个系统组成：控制系统、测角系统、测距系统、记录系统和通讯系统。
全站仪数字化测图
修改数字地面模型（修改三角网）
一、删除三角形 二、过滤三角形 三、增加三角形 四、三角形内插点 五、删三角形顶点 六、重组三角形 七、删三角网 八、修改结果寸盘 注意：修改了三角网后一定要进行此操作，否则修改无效。
绘制等高线
等高线的整饰 一、注记等高线 二、等高线修剪 三、切除指定二线间等高线 四、切除指定区域内等高线 五、等高线滤波 六、等高线局部替换
命令区要求“输入点”时，可以用鼠标左键在屏幕上直接 单击，为了精确定位，也可以输入实地坐标。
CA
S——加入实体属性
F——图形复制
RR——符号重新生成
H——线型转向
KK——查询坎高
X——多功能复合线
B——自由连接
AA——给实体加地物名
T——注记文字
屏幕右侧菜单“坐标定位 点号定位”
三、展点
主菜单“绘图处理 展 野外测点点号”下拉菜单
四、绘平面图
五、绘制等高线
绘制等高线及编辑步骤： 1、展高程点：主菜单“绘图处
理 展野外测点点号”下拉 菜单 命令区提示：注记高程点距离 （米）：直接回车，表示不对 高程点注记进行取舍，全部展 出来。输入距离则表示以该距 离进行取舍。
全站仪采集碎部点的测量方法
外业测绘时，将全站仪安置在测站点（控制点），经定向 后自动地同时测定角度和距离，按极坐标法计算出碎部点的坐 标和高程。 一、测区的划分 二、人员安排 注意：绘图员必须与测站保持良好的通信关系，使草图上的点 号与全站仪内存上的点号一致。 三、碎部点的确定 碎部点的选择应选择地物、地貌的特征点。
面图绘出来。
二）“坐标定位”作业流程
1、定显示区： 步骤与“点号定位”作业流程相同 2、选择坐标定位成图法：选择屏幕右侧菜单区之“坐标
内外业一体化数字测图
1.建议硬件环境 CPU为PIII600以上，内存不小于256M，硬盘容量不小于20G，VGA(800x600)
以上彩色显示器。 2.软件环境 Microsoft WindowsNT 4.0 SP 6a 或更高版本、Microsoft Windows
9x,Microsoft Windows2000,Microsoft WindowsXP系列，安装有 Autocad2002以上版本（中、英文版均可，但必须是完全安装）
类似的软件还有北京威远图仪器公司的SV300;北京清华山维公司的EPSW2005; 广州开思测绘软件公司的SCS GIS2005;武汉瑞得测绘自动化公司的RDMS。这 些数字化测图软件大多在AutoCAD平台上开发的可以充分应用AutoCAD强大的 图形编辑功能。
三、CASS7.0 对计算机硬件的要求
七、草图法数字测绘的作业流程
1.野外数据采集 在测站上安置全站仪，量取仪器高，将测站点、后视点的点名、三维坐标、
仪器高、反射镜高度输入全站仪。 2.数据通讯 （1）将全站仪通过适当的通讯电缆与微机连接好 （2）移动鼠标至“数据通讯”项的“读取全站仪数据项”，该处以高亮度
显示，按左键，出现如图12-4的对话框
观测员：观测中应注意检查起始方向，领图员注意与观测员对点号 立镜员: 负责现场徒步立反射器。有经验的立镜员立点符合“测点三注 意”,图上点位方便内业制图。对于经验不足者,应由领图员指挥立镜
2、数据采集设备 数据采集设备一般为全站仪。新型的全站仪大多带内存卡或磁卡，可直接记
录观测数据。
草图法人员组织
4.实际测图操作
当测站的准备工作都完成后,如用相应的电缆连好全站仪与计算机,输入测站 点点号、定向点点号、定向起始值、检查点点号、仪器高等,便可以进行碎 部点的采集和测图工作了。
以上彩色显示器。 2.软件环境 Microsoft WindowsNT 4.0 SP 6a 或更高版本、Microsoft Windows
9x,Microsoft Windows2000,Microsoft WindowsXP系列，安装有 Autocad2002以上版本（中、英文版均可，但必须是完全安装）
类似的软件还有北京威远图仪器公司的SV300;北京清华山维公司的EPSW2005; 广州开思测绘软件公司的SCS GIS2005;武汉瑞得测绘自动化公司的RDMS。这 些数字化测图软件大多在AutoCAD平台上开发的可以充分应用AutoCAD强大的 图形编辑功能。
三、CASS7.0 对计算机硬件的要求
七、草图法数字测绘的作业流程
1.野外数据采集 在测站上安置全站仪，量取仪器高，将测站点、后视点的点名、三维坐标、
仪器高、反射镜高度输入全站仪。 2.数据通讯 （1）将全站仪通过适当的通讯电缆与微机连接好 （2）移动鼠标至“数据通讯”项的“读取全站仪数据项”，该处以高亮度
显示，按左键，出现如图12-4的对话框
观测员：观测中应注意检查起始方向，领图员注意与观测员对点号 立镜员: 负责现场徒步立反射器。有经验的立镜员立点符合“测点三注 意”,图上点位方便内业制图。对于经验不足者,应由领图员指挥立镜
2、数据采集设备 数据采集设备一般为全站仪。新型的全站仪大多带内存卡或磁卡，可直接记
录观测数据。
草图法人员组织
4.实际测图操作
当测站的准备工作都完成后,如用相应的电缆连好全站仪与计算机,输入测站 点点号、定向点点号、定向起始值、检查点点号、仪器高等,便可以进行碎 部点的采集和测图工作了。
