摩托车零部件重要度及其项目重要度分级规范
两轮摩托车产品检验规程
缺陷
电镀件表面应平滑，不允许有划伤，鼓泡，剥落，
8
镀层外观
目视
锈蚀，毛刺等缺陷，镀锌颜色均匀、协调
塑料件表面平整，不允许有变形，缺料，飞边，
9 塑料件外观
目视
矩齿边，裂纹等缺陷
焊缝应平整，均匀，不得有漏焊，虚焊，气孔，
10
焊接外观
目视
焊瘤，咬边，烧穿等缺陷
安装紧固到位不松动、不明显歪斜
无污垢、皱褶、破损、弹性良好，轮廓清晰丰满，
a）同一样车中有 2 项（不含 2 项）以上 B 类不合格。 b）2 辆样车中均出现同一 B 类项目不合格。 4.2.5 定期确认检验不合格时，允许进行调整后重新对该项目及其相关项目进行检测，重新检测的 项目及其相关项目任何一项不合格则判断该项目不合格。
4.3 型式检验
4.3.1 有下列情况之一时，应进行型式检验： a)新产品或产品转厂生产的试制定型鉴定；
发动机与车架连接紧固到位、不松动、紧固力矩 目视、目测
符合工艺要求
外观无明显色差、无油污、无碰划伤、无裂纹、
破损、缺陷，左右标志（贴）清晰、完整、正确 目视
左后盖与左前盖间隙≤2mm，不与链盒干涉
14
发动机
发动机无渗油、漏油、漏气等现象
各通气胶管走向正确、长度适中，不得有挤压、 目视
破损和堵塞现象
机油量在油尺上下刻线之间（冷机状态下，主支
架支撑时）目视、目测 Nhomakorabea火花塞帽与火花塞连接到位、不松脱
安装到位、牢固、不松动，无破损、变形、挤压
15
空滤器
目视
及漏气等缺陷
检查 频次 100%
100%
重要 度 A
A
分工
调试 检验
【必藏】摩托车配件常见专业名词及配件分类明细
摩托车不是交通工具，而是灵魂的寄托，象征着“自由”，别看摩托车小小一部，把整辆摩托车都拆开，那配件就能让你惊掉你的下巴，下面看看摩托车配件行业常见专业名词(摩配必读) 、摩托车配件分类明细、零部件重要度及分级规范、以及摩托车零部件的标准。
1一、摩托车配件行业常见专业名词1、车型分类：骑士车：motorcycle弯梁车：cub踏板车：scooter , moped scooter越野车：dirt bike沙滩车：ATV农夫车：UTV卡丁车：Go kart小跑：pocket bike2、转向及操纵系统：前叉：front fork把手：handle，handle grip连接板：connecting plate、connection board仪表：odometer，instrument开关：switch, switch assy.灯具：lamps,light避震，减震器：suspension, absorber, shock absorber刹车系统：brake system碟刹总成：disc brake assembly2 3、电器件electric parts高压包：electric coil, ignition coil继电器：relay整流器：rectifier闪光器：flasher套锁：key set喇叭：horn4、车体件：塑料件：plastic parts挡风罩：wind shield大撑：main stand平叉：Rear fork坐垫：cushion油箱：fuel tank消声器：muffler脚蹬：footrest大撑：main stand小脚：side stand挡泥板：fender轮辋：wheel rim轮毂：hub,wheel hub轴：axle辐条：spoke35、动力部分：顶杆机：CG engine链条机：CB engine卧式发动机：Horizontal engine, C series engine, cub engine. GY6 发动机：GY6 engine风冷发动机：air-cooled engine水冷发动机：water-cooled engine两冲发动机：2-stroke engine四冲发动机：4-stroke engine冲程：stroke缸头：cylinder head缸体：cylinder body缸体总成：cylinder assy.活塞：piston活塞环：piston rings气门：valve曲轴：crankshaft凸轮轴：camshaft摇臂：rocker, rock arm启动电机：start motor磁电机：magneto磁电机定子：stator磁电机转子：rotor化油器：carburetor, carb箱体：case齿轮：gear主轴：main shaft副轴：counter shaft离合器：clutch离合器片：clutch disc脚踏启动器：kick starter超越离合器：starter clutch主动轮：driving wheel从动轮：driven wheel链轮：sprocket小飞：front sprocket大飞：rear sprocket机油泵：oil pump4 6、技术&工艺：喷漆：painting镀铬：chrome铝合金：aluminum alloy技术体系：technology system数控车床：CNC工程塑料：ABS7、易损件：电池：battery皮带：belt轮胎：tyre, tire内胎：tube , inner tube火花塞：spark plug灯泡：bulb轴承：bearing纸垫：gasket油封：oil seal链条：chain O形环：O-ring标准件：standard parts机油滤芯：oil filter进气管：intake空滤器：air filter空滤器滤芯：air filter elements碟刹片：disc brake pad刹车蹄块：brake shoe反光片：reflector螺钉：screw垫圈：washer5 8、附件：附件：accessory竞赛服：racing clothes竞赛裤：racing trousers护具：protective utensils护目镜：eye-guarder glasses后视镜：rear view mirror弹簧：Spring后尾箱：rear box二、摩托车配件分类明细1、发动机及配件: 总成曲轴箱气缸活塞环曲轴气门凸轮轴燃油箱滤清燃油泵机油泵化油器电喷进排气水箱风机其他2、传动系统零件: 摩托车离合器变速器变速器操纵装置摩托车起动机构摩托车皮带传动组件链传动组件轴传动组件3、行走系统零件: 车架挡泥板车叉减震减震配件车轮轮毂轮辋等轮胎车锁警报保险杠视镜杂物箱护框等停车架扶手挡风玻璃辅饰4、操纵系统零件: 方向柱车把、把套和操控装置软轴、拉锁制动器制动踏板、拉杆ABS及其他制动零件5、电器与仪表: 蓄电池发电机起动电机电刷等整流器超越离合分电器火花塞开关灯具与信号装置喇叭仪表传感器继电器电线束记数器其他电器零件6、通用件与相关: 密封件橡胶、塑料件橡胶、塑料件硬管、软管粉末冶金件铸锻件、冲压件标准件、紧固件轴承、轴套齿轮涂料、粘合剂润滑油其他材料与加工磁电机摩托车安全用品头盔太阳镜6三、摩托车零部件重要度及分级规范摩托车零部件的质量特性由产品的规格、性能和结构所决定，并影响产品的适用性，是设计传递给工艺、制造和检验等的技术要求和信息，它包含有尺寸、极限与公差、功能、寿命、互换性、环境污染、人身安全及执行政府有关法规和标准情况等，本规范适用于于本公司两轮摩托车和两轮轻便摩托车以及电动自行车、摩托车零部件重要度及其项目重要度分级。

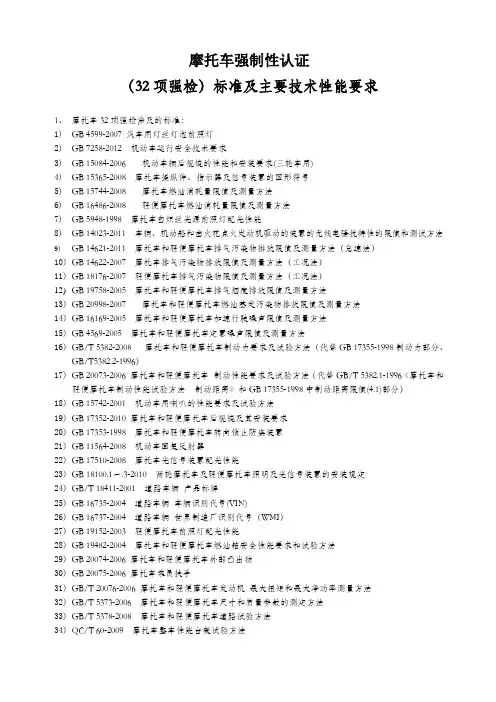

摩托车32项强检标准及主要技术性能要求
摩托车强制性认证（32项强检）标准及主要技术性能要求1、摩托车32项强检涉及的标准：1)GB 4599-2007 汽车用灯丝灯泡前照灯2)GB 7258-2012 机动车运行安全技术要求3)GB 15084-2006 机动车辆后视镜的性能和安装要求(三轮车用)4)GB 15365-2008 摩托车操纵件、指示器及信号装置的图形符号5)GB 15744-2008 摩托车燃油消耗量限值及测量方法6)GB 16486-2008 轻便摩托车燃油消耗量限值及测量方法7)GB 5948-1998 摩托车白炽丝光源前照灯配光性能8)GB 14023-2011 车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测试方法9)GB 14621-2011 摩托车和轻便摩托车排气污染物排放限值及测量方法（怠速法）10)GB 14622-2007 摩托车排气污染物排放限值及测量方法（工况法）11)GB 18176-2007 轻便摩托车排气污染物限值及测量方法（工况法）12)GB 19758-2005 摩托车和轻便摩托车排气烟度排放限值及测量方法13)GB 20998-2007 摩托车和轻便摩托车燃油蒸发污染物排放限值及测量方法14)GB 16169-2005 摩托车和轻便摩托车加速行驶噪声限值及测量方法15)GB 4569-2005 摩托车和轻便摩托车定置噪声限值及测量方法16)GB/T 5382-2008 摩托车和轻便摩托车制动力要求及试验方法（代替GB 17355-1998制动力部分、GB/T5382.2-1996）17)GB 20073-2006 摩托车和轻便摩托车制动性能要求及试验方法（代替GB/T 5382.1-1996《摩托车和轻便摩托车制动性能试验方法制动距离》和GB 17355-1998中制动距离限值(4.1)部分）18)GB 15742-2001 机动车用喇叭的性能要求及试验方法19)GB 17352-2010 摩托车和轻便摩托车后视镜及其安装要求20)GB 17353-1998 摩托车和轻便摩托车转向锁止防盗装置21)GB 11564-2008 机动车回复反射器22)GB 17510-2008 摩托车光信号装置配光性能23)GB 18100.1～.3-2010 两轮摩托车及轻便摩托车照明及光信号装置的安装规定24)GB/T 18411-2001 道路车辆产品标牌25)GB 16735-2004 道路车辆车辆识别代号(VIN)26)GB 16737-2004 道路车辆世界制造厂识别代号（WMI）27)GB 19152-2003 轻便摩托车前照灯配光性能28)GB 19482-2004 摩托车和轻便摩托车燃油箱安全性能要求和试验方法29)GB 20074-2006 摩托车和轻便摩托车外部凸出物30)GB 20075-2006 摩托车乘员扶手31)GB/T 20076-2006 摩托车和轻便摩托车发动机最大扭矩和最大净功率测量方法32)GB/T 5373-2006 摩托车和轻便摩托车尺寸和质量参数的测定方法33)GB/T 5378-2008 摩托车和轻便摩托车道路试验方法34)QC/T 60-2009 摩托车整车性能台架试验方法2、28项强检项目及主要技术性能要求见表114 14摩托车操纵件指示器与信号装置图形符号应按GB 15365-2008要求设置并符合其规定a．红色表示危险; b．黄色表示注意; c．绿色表示安全.蓝色仅用于前照灯开关和远光闪烁警告。

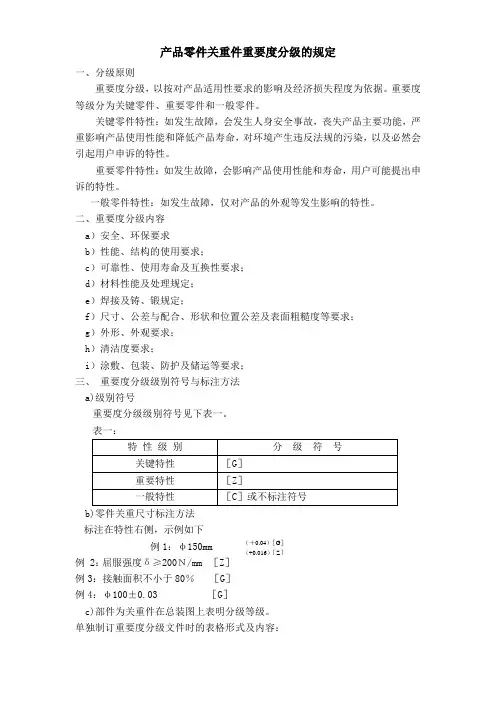

产品零件关重件重要度分级的规定
产品零件关重件重要度分级的规定一、分级原则重要度分级，以按对产品适用性要求的影响及经济损失程度为依据。
重要度等级分为关键零件、重要零件和一般零件。
关键零件特性：如发生故障，会发生人身安全事故，丧失产品主要功能，严重影响产品使用性能和降低产品寿命，对环境产生违反法规的污染，以及必然会引起用户申诉的特性。
重要零件特性：如发生故障，会影响产品使用性能和寿命，用户可能提出申诉的特性。
一般零件特性：如发生故障，仅对产品的外观等发生影响的特性。
二、重要度分级内容 a ）安全、环保要求b ）性能、结构的使用要求；c ）可靠性、使用寿命及互换性要求；d ）材料性能及处理规定；e ）焊接及铸、锻规定；f ）尺寸、公差与配合、形状和位置公差及表面粗糙度等要求；g ）外形、外观要求；h ）清洁度要求；i ）涂敷、包装、防护及储运等要求； 三、 重要度分级级别符号与标注方法 a)级别符号重要度分级级别符号见下表一。
表一：b)零件关重尺寸标注方法 标注在特性右侧，示例如下例1：φ150mm例 2：屈服强度δ≥200Ｎ/mm ［Z ］例3：接触面积不小于80％ ［G ］ 例4：φ100±0.03 ［G ］c)部件为关重件在总装图上表明分级等级。
单独制订重要度分级文件时的表格形式及内容：（＋0.04）［G ］ （+0.016）［Z ］关重零件分级表的表格形式及内容见表二：表二：分级级别用＂√＂分别标注在相应级别栏目内。
Q 泰州现代锋陵农业装备有限公司内控标准Q/321202JFL008-2008/006-2008/001-2008/012-2009稻麦多功能联合收割机关重件的规定2008-02-28发布 2008-06-14实施泰州现代锋陵农业装备有限公司研究所发布。
摩托车零部件特征及重要度分等规则
T01Q/XX X X X X集团有限公司企业标准摩托车零部件特征及重要度分等规则XXXXX发布XXXXX实施XXXX集团有限公司发布前言12345本标准的附录A为资料性附录.本标准由XXXX集团有限公司标准认证技术委员会提出。
本标准由XXXX集团有限公司标准认证技术委员会统一管理。
本标准由XXXX集团有限公司技术中心主任XX批准。
本标准起草单位：XXXXXXXXXX有限公司。
本标准主要起草人：XXXXX。
本标准首次发布时间XXXX年XX月XX日。
本标准备案号：Q/XXXX。
摩托车零部件特征及重要度分等规则1 范围本标准规定了摩托车和轻便摩托车零部件特征及重要度的分等规则。
本标准适用于两轮摩托车和两轮轻便摩托车（以下简称“产品”）零部件特征及重要度的分等、图样尺寸重要度的分等及其标注。
2 术语和定义本标准采用下列术语和定义。
2.1 零部件特征重要度指零部件的性能特性与国家（行业）法律、法规和强制性标准关联的程度，并对产品主要功能影响的程度。
2.1.1 关键特性（简称“关键性”即“A”级）指与国家（行业）法律、法规和强制性标准要求密切相关的特性，如果不满足该特性，将危及人身安全、环境保护，并导致产品不能实现主要功能。
2.1.2 重要特性（简称“重要性”即“B”级）指与国家（行业）法律、法规和强制性标准要求相关的特性，如果不满足该特性，将导致产品不能实现主要功能。
2.1.3 一般特性（简称“一般性”即“C”级）指与国家（行业）法律、法规和强制性标准要求关系不大的特性，如果不满足该特性，对产品的主要功能影响不大。
2.2 零部件重要度指与零部件特征重要度相关联的程度。
2.2.1 关键零部件（简称“关键件”即“A”类）指含有关键特性和重要特性的零部件。
2.2.2 重要零部件（简称“重要件”即“B”类）指不含关键特性，但含有重要特性的零部件。
2.2.3 一般零部件（简称“一般件”即“C”类）指不含有关键特性、重要特性的零部件。
摩托车零部件关重件分等规定
Q/××××××机车有限公司企业标准Q/×× J002–2009摩托车零部件关重件和关重特性分等规定2009-10-08发布 2009-10-15实施××××机车有限公司发布前言本标准由××××机车有限公司提出。
本标准由××××机车有限公司标准化办公室归口管理。
本标准由××××机车有限公司技术开发部负责起草。
本标准主要起草人：。
摩托车零部件关重件和关重特性分等规定1 范围本标准规定了摩托车和轻便摩托车各类零部件及其图样尺寸的重要度、关重特性和分等规定。
本标准适用于摩托车和轻便摩托车（以下简称“摩托车”）的开发、生产、检验和销售，也适用于摩托车的零部件及其图样尺寸的重要度分等。
2 术语本标准采用下列术语和定义：2.1 零部件重要度该零部件的质量特性对摩托车安全、环保、使用寿命等质量特性造成影响的程度。
2.2 关键零部件（简称“关键件”即“A”级）该零部件一旦发生故障，将危及行驶安全，丧失摩托车主要功能，严重影响摩托车行驶性能和降低摩托车寿命，对环境产生违反法规的污染。
2.3 重要零部件（简称“重要件”即“B”级）该零部件如果发生故障，影响摩托车的使用性能和寿命。
2.4 一般零部件（简称“一般件”即“C”级）该零部件如果发生故障，对摩托车的使用性能和寿命影响不大。
2.5 图样尺寸的重要度该尺寸的准确与否对其零部件质量特性造成影响的重要程度。
2.6 关键尺寸（即“GT”级）该尺寸有误将使其零部件质量特性丧失而导致报废。
2.7 重要尺寸（即“ZT”级）该尺寸有误将影响零部件质量特性并导致装配困难。
2.8 一般尺寸（不标注代号等级）该尺寸有误对其零部件质量特性影响不大。
QCC_012-2009__汽车零部件质量特性及重要度分级规定
QCC_012-2009__汽车零部件质量特性及重要度分级规定QCC_012-2009__汽车零部件质量特性及重要度分级规定目次前言II1 范围12 术语和定义13 管理内容和要求14 重要度等级及分级内容15 质量特性分级及内容26 零部件重要度及特殊特性标准尺寸、形式及示例3 附录A (资料性附录)整车零部件(总成)重要度等级矩阵表4前言本标准参考JB/T 5058-2006《机械工业产品质量特性重要度分级导则》并根据本公司对汽车产品零部件的实际使用情况编写而成。
本标准是对Q/CC 012-2007《汽车零部件质量特性及重要度分级规定》的修订。
本标准与Q/CC 012-2007相比，主要差别如下:――取消质量特性的重要度分级，增加零部件的重要度等级分级规定;――增加了“4.2条整车零部件重要度等级划分”;――增加了“附录A 整车零部件重要度等级矩阵表”;本标准附录A为资料性附录。
本标准自实施之日起代替Q/CC 012-2007。
本标准由长城汽车股份有限公司技术研究院提出。
本标准由长城汽车股份有限公司技术研究院标准化科归口。
本标准由长城汽车有限责任公司技术研究院标准化科负责起草。
本标准主要起草人:张富国、岳毅、樊汝湖、陈冲、刘美英。
汽车零部件质量特性分级及零部件重要度分级规定范围本标准规定了长城汽车产品及零部件质量特性及零部件重要度分级(以下简称重要度分级)的原则、内容和要求及标注方法。
本标准适用于长城汽车股份有限公司所有汽车产品及零部件。
术语和定义下列术语和定义适用于本标准汽车产品及零部件质量特性汽车产品及零部件质量特性由汽车产品及零部件的规格、性能和结构所决定。
并影响汽车产品的适用性，是设计传递给工艺、制造和检验的技术要求和信息。
它包含有尺寸、公差与配合、功能、寿命、互换性、环境污染、人身安全及执行政府有关法规和标准的情况等。
通常分为特殊特性和一般特性。
特殊特性可能影响安全或法规的符合性、配合、功能、性能或产品后续生产过程的产品特性或制造过程参数。
【2019年整理】产品零部件质量重要度分级规定试行
太原南方重型汽车有限公司企业标准SXQ 12-2009汽车产品质量特性重要度分级原则及标注（试行）2009-01-10发布 2008-02-10实施太原南方重型汽车有限公司发布汽车产品质量特性重要度分级原则及标注1 范围本标准规定了本公司汽车产品零部件质量特性重要度分级原则、内容、要求和标注方法。
本标准适用于本公司汽车产品零部件重要度分级。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T 5058-1991 机械工业产品质量特性重要度分级导则3 术语和定义3.1 产品质量特性汽车产品及零部件质量特性由汽车产品及零部件的规格、性能和结构所决定，并影响产品的适用性，是设计传递给工艺、制造和检验的技术要求和信息。
它包含有尺寸、公差与配合、功能、寿命、互换性、环境污染、人身安全及执行政府有关法规和标准的情况等。
3.2 产品质量特性重要度是指汽车产品及零部件某质量特性影响汽车产品适用性的重要程度。
3.3 产品零部件重要度分级是指汽车产品零部件根据其质量特性重要程度对产品零部件重要度的分级。
4 总则4.1新产品设计阶段，设计部门应对新产品零部件质量特性及零部件进行重要度分级，通过新产品试制、试验，在设计改进时进一步修正和完善。
4.2 重要度分级，按所规定的重要度分级符号，直接标注在产品图样或设计文件的相应位置上。
5 产品零部件质量特性重要度分级5.1 产品零部件质量特性重要度分级以按对产品适用性要求的影响及经济损失程度为依据。
5.2产品零部件质量特性分为关键特性、重要特性和一般特性。
5.2.1 关键特性：如发生故障，会发生人身安全事故，丧失产品主要功能、严重影响产品使用性能和降低产品寿命、对环境产生违反法规的污染，以及必然会引起使用单位申诉的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零部件重要度及其项目重要度分级规范
1 内容与范围
本规范规定了两轮摩托车和两轮轻便摩托车以及电动自行车、摩托车零部件重要度及其项目重要度分级。
本规范适用于于本公司两轮摩托车和两轮轻便摩托车以及电动自行车、摩托车零部件重要度及其项目重要度分级。
2 引用标准
JB/T 5058 机械工业产品质量特性重要度分级导则
3 术语
3.1 产品质量特性
产品质量特性由产品的规格、性能和结构所决定，并影响产品的适用性，是设计传递给工艺、制造和检验等的技术要求和信息。
它包含有尺寸、极限与公差、功能、寿命、互换性、环境污染、人身安全及执行政府有关法规和标准情况等。
3.2 产品质量特性重要度
影响产品适用性的重要程度。
4 总则
4.1 根据零部件相互差异情况，可按相近零部件系列统一制定重要度分级通则。
重大产品也可单独进行分级。
4.2 新产品设计阶段，设计部门应对零部件进行重要度分级，通过新产品试制，在设计更改时进一步修正和完善。
4.3 重要度分级，可按规定的级别符号直接标注在产品图样及设计文件上，也可以单独编制零部件重要度分级文件。
5 项目重要度分级原则及重要度等级
5.1 零部件项目重要度分级以按对零部件适用性要求的影响及经济损失程度为依据。
5.2 零部件项目重要度分级按5.1条规定的原则分为关键特性、重要特性和一般特性，其级别符号依次用A、B、C表示。
5.3 关键特性A级
如果零部件的某些项目超出设计要求或出现故障，会危及行驶安全，导致人身安全事故、丧失产品主要功能、严重影响产品使用性能和引起主要总成报废、对环境产生污染，以及必然会引起使用单位或个人申诉的项目特性。
5.4 重要特性B级
如果零部件的某些项目超出设计要求或出现故障，会影响产品使用性能和寿命，使用单位或个人可能提出申诉的特性。
5.5 一般特性C级
如果零部件的某些项目超出设计要求或出现故障，对产品的使用性能及寿命影响不大及不致引起使用单位申诉的项目特性。
6 零部件重要度分级原则及重要度等级
6.1 零部件重要度分级以零部件的项目重要度的等级情况为依据。
6.2 根据6.1条规定的原则分为关键件、重要件和一般件，其级别符号依次用A、B、C
表示，
6.3 关键件A级
在零部件中有一个或者多个项目重要度达到A级，则该零部件为关键件。
在A级零部件中允许出现B级和C级项目。
6.4 重要件B级
在零部件中有一个或者多个项目重要度达到B级，但不能有A级项目的零部件为重要件。
在B级零部件中允许出现C级项目。
6.5 一般件C级
在零部件中没有A级和B级项目，且对产品的使用性能及寿命影响不大不致引起使用单位或个人申诉的零部件。
在C级零部件中不允许出现A级和B级项目。
7 重要度分级内容
重要度分级内容一般包括：
a、安全、环保要求；
b、性能结构的使用要求；
c、可靠性、使用寿命及互换性要求；
d、材料性能及处理规定；
e、焊接及铸、锻规定；
f、尺寸、极限与配合、形状和位置公差及表面粗糙度等要求；
g、外形、外观要求；
h、清洁度要求。
8 零部件重要度及项目重要度分级表示方法
8.1在产品图样和设计文件上标注重要度分级符号的方法见附件A（补充件）。
8.2 单独制定重要度分级文件时，其表格形式及内容见附录B（补充件）。
