类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化. 1．串联电路中电键的断开或闭合引起的变化
1.如图1所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .
（选填“变大”、“变小“或”不变“）
2、如图2所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示
数将 （选填”变大“、”变小“或”不变“）. 2．并联电路中电键的断开或闭合引起的变化
3.如图3所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，
电流表的示数将 .（选填“变大”、“变小”或“不变”）
4：如图4所示电路，灯泡L 1和L 2是 联，开关S 断开时，电压表的示数将 ；电
流表的示数A 1的示数将 ；A 的示数将 （选填“变大”、“变小”或“不变”）.
类型二：滑动变阻器的P 的位置的变化引起电路中电流表、电压表示数的变化.
1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。
1.如图5，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V
表的变化。
2：参考图6，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P 向左移动时，请判断A 表和V 表的变化。
图5 图6 3.在如图7所示电路中，当闭合电键后，滑动变阻器的滑动片P 向右移动时 （ ）
(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
4： 在如图8所示电路中，当闭合电键后，滑动变阻器的滑动片P 向右移动时（ ） (A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图7 图8
2、并联电路中滑动变阻器的滑片P 的位置变化引起电流表电压表示数的变化.
5.如图9所示，当滑动变阻器的滑片向右移动时电流表A 1的示数 ；A 2的示数 ；电压表的示数 。
（填“变大”、“变小”或“不变”）
6．如图所示的电路，电源电压不变，当开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数
从6V 变化到2V ，同时观察到电流表的示数从0.5A 变化到1A ．定值电阻R 0阻值和电源电压分别为 （ ）
A
V 1
R 1 R 2
V
L 2
A
L 1 A 2V R
R
A 1
图9V
R 1
R 2 图4
A
V L 2
L 1 A 1
乙
4
A ．4Ω 8V
B ．6Ω 12V
C ．8Ω 10V
D ．16Ω 10V 串联分压与并联分流
7.有一个小灯泡的电阻是10欧，正常工作时电压是2.4伏，现将它接在电压为6伏的电路中，使它正常工作，应串联一个 ______欧的电阻
8.在如图所示的电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A ．求： （1）电源电压； （2）电阻R 2的阻值； 欧姆定律的比值问题
1.如图所示的电路中，电源电压不变，闭合开关S 1、S 2，电压表示数为U 1；接着只断开开关S 2，此时电压表示数为U 2，若已知
U 1∶ U 2 = 5∶3，则电阻
R 1 和
R 2的阻值之比是
（ ）
A ．1∶2
B ．2∶3
C ．3∶2
D ．5∶3
2．如图1所示电路，电源电压恒定不变。
当S 1闭合、S 2断开时，电压表的示数为3V ；当S 1断开、S 2闭合时，电压表的示数为9V ，则R 1∶R 2为（ ）
A 、1∶3
B 、3∶1
C 、1∶2
D 、2∶1
3、图3所示的电路中，电源电压不变。
当开关S 闭合时，电流表的示数为0.8A ；开关S 断开后，电流表的示数改变了0.5A ，则R 1与R 2的阻值之比为（ ）
A. 13:5
B. 3:5
C. 5:3
D. 5:13
4、在图4甲所示电路中，当闭合开关后，两个电压表指针偏转均为图3乙所示，则电阻R 1和R 2之比为：（ ）
A 、4：1；
B 、5：1；
多开关问题
1.如图所示电路，电源电压保持不变，电阻R 1=5Ω，R 2=15Ω．
（1）若开关S l 、S 2都断开时，电流表示数为0.2A ，则电源电压是______V ； （2）若开关S l 、S 2都闭合时，电流表示数为2.8A ，则通过电阻R 3的电阻是___Ω． 2.如图，电源电压保持不变，电阻R 3=10Ω，当开关S 1、S 2，都断开时，电流表的示数0.2A ，电压表的示数4V ，当S 1、S 2都闭合时，电流表示数为0.5A ，求：R 1、电源电压与R 2的阻值． 3.如图甲所示电路，滑动变阻器的最大阻值为R 1=40Ω，电源电压及灯L 的电阻保持不变．当
S 1、S 2均闭合且滑片滑到b 端时，电流表A 1、A 2的示数分别为如图乙、丙所示；当S 1、S 2均断开且滑片P 置于变阻器的中点时，电流表A 1的示数为0.4A ． 求：（1）电源的电压；（2）R 2的电阻；（3）灯L 的电阻； 阻值范围的变化问题
1．如图，滑片在某两点之间移动时，电流表的变化范围（0.15～0.4A ），
图1
电压表的变化范围（6～9V ），求：（1）、R1 （2）、电源电
2.如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向左端滑动时，电流表示数的变化范围为______．
3.标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V ，电流表量程为“O ～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？ 类型三、电流电压和电阻的关系
1.一只电阻两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到______A ，这只电阻的阻值为_____Ω．
2.如图所示，当滑动变阻器的滑片P 从右端滑到左端时，电流表示数的变化范围是0.24A ～
0.45A ，电压表示数的变化范围是4.8V ～9V ．那么该电源的电压为_____V ，电阻R1的值为 Ω．
3、电阻R 1为18Ω，允许通过的最大电流为0.4A ；电阻R 2为12Ω，允许通过的最大电为0.5A 。
把它们串联后，允许接在最大电压为_____V 的电路
4．如图所示，当开关S 闭合，甲、乙两表是电压表时，示数之比U 甲：U 乙=3：2，当开关S 断开，甲、乙两表都是电流表时，则两表的示数之比I 甲：I 乙为 （ ）
A. 2：1
B. 3：1
C. 2：3
D. 1：3
5、如图所示R 2 = 6欧 ，当开关S 分别与a 、b 接触时，电压表的示数之比2:3，则R 1的阻值是多少？
6.两个电阻，分别标有“3V 、0.5A ”和“6V ，0.3A ”字样．将它们串联后接入电路使用，那么电路中的电流不能超过 A ；将它们并联后接入电路使用，那么电路两端的电压不能超过 V ．
计算类：1、如图18所示电路，R1=7Ω,R2=3Ω,当S 闭合时，电压表的示数为21V ，当S 断开时，
电压表的示数为14V 。
求R3的阻值。
2．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。
V R 1
R 2 R 3
图18
3．在图115的电路里，安培表的示数是0.3安培，如
果小灯泡L的电阻是10欧姆，整个电路里的电阻是30
欧姆。
求：
(1)小灯泡L两端的电压；
(2)滑动变阻器连入电路中的电阻；
(3)伏特表的示数。
4．如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的
电流强度之比为I1：I2=2：3求R2的阻值和总电压U。
5．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
6、在图4所示的电路中电源电压保持不变，只闭合开关S2时，电压表的示数为6V，只闭合开关S1时电压表的示数为2V，已知L2的阻值为lOΩ，则L1的阻值为多少Ω？。
2024年中考物理---欧姆定律专项专项理解与计算题练习(含答案)
2024年中考物理---欧姆定律专项专项理解与计算题练习（含答案）“欧姆定律”是初中物理电学部分的核心内容，这部分的主要内容有电流与电压的关系、电流与电阻的关系、欧姆定律、电阻的串联、电阻的并联、分压原理、分流原理、电路综合分析与计算等知识。
欧姆定律在中考试题中的分值比较大，往往是与电功率结合在一起考查。
欧姆定律的考查题型有选择题、实验题、计算题和综合题，题型灵活，题目难度较大。
1．（2023·自贡）由欧姆定律I=UR 变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比CD．导体的电阻由它两端的电压和通过它的电流的比值决定【答案】C【解析】导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故ABD错误，C正确。
故选C。
2．（2023·兴安盟）如图所示为电阻R1和R2的I-U图像，由图像可知（）A．R1与R2两端的电压为0时，它们的电阻也为0B．R1与R2的电阻之比为2∶1C．将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1∶2D．将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1∶2【答案】C【解析】A．电阻是导体阻碍电流的一种性质，其大小与导体的材料、长度、横截面积以及导体的温度有关，与导体的两端电压、通过的电流大小无关，所以R1与R2两端的电压为0时，它们的电阻不为0，故A不符合题意；BC．将R1与R2串联接入电路，电流相等，由I-U图像得出：当通过两电阻的电流相等时，如当I=0.3A 时，R2的两端电压等于R1的两端电压的两倍，为U2=2U1即通电后R1与R2两端的电压之比为1∶2，根据U=可得R2=2R1IR即R1与R2的电阻之比为1∶2，故B不符合题意，C符合题意；D．将R1与R2并联接入电路，根据并联电路的电压特点可知，两电阻的两端电压相等，根据U=可IR 得，通电后通过R1与R2的电流之比为它们的电阻的反比，即为2∶1，故D不符合题意。
九年级物理欧姆定律专项训练100(附答案)
九年级物理欧姆定律专项训练100(附答案)一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
2023年中考物理复习分类训练 探究欧姆定律实验专题(含答案))
(2)小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是______；
A．电阻处短路 B．电阻处断路 C．滑动变阻器处断路
(3)排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时，导体中的电流跟导体的电阻成______；
（3）小刚认为本实验不用电流表，通过观察小灯泡的______变化也可以判断导体电阻的大小，你认为小刚同学实验方法的不足之处是______。
4．在探究影响导体电阻大小的因素时，小潭作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如表所示。
(3)将导线b、c分别接入电路中，根据表中测得的数据可以得到的实验结论是______；
(4)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，可以探究电阻大小与______的关系。
7.“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下表所示。
考点一：探究导体的电阻跟哪些因素有关
1.在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A、导体的材料 B、导体的长度 C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铭合金导体，④是锰铜导体。
（1）______状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想______（选填猜想因素选项“A”“B”或“C”）。
中考物理复习《欧姆定律》专项测试卷(附答案)
中考物理复习《欧姆定律》专项测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明A．匀速直线运动中速度与所运动路程的关系B．导体的电阻与其两端的电压的关系C．燃料完全燃烧放出的热量与质量的关系D．晶体加热时温度与时间的关系2．如图所示，电源电压为4.5V，电压表量程为“0∼3V”电流表量程为“0∼0.6A”，滑动变阻器规格为“10Ω0.5A”，小灯泡L标有“2.5V0.5A”（灯丝电阻不变）。
在保证电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是（）A．小灯泡的电阻为10ΩB．电压表示数变化范围是1.5V∼3VC．滑动变阻器连入电路的阻值变化范围是4Ω∼10ΩD．电流表示数变化范围是0.2∼0.5A3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A．2.0V0.8W B．4.5V0.5WC．2.5V 1.0W D．4.5V 1.0W4．如图所示电路，电源电压一定。
电阻R1的阻值为R2的2倍。
当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1。
当开关S1、S2都断开时，电流表A1的示数为I1′。
则I1′与I1之比为（）A．6∼11B．2∼7C．1∼7D．3∼75．如图所示，电源电压恒定，闭合开关S，向右移动滑动变阻器滑片的过程中，关于电流表、电压表示数的变化情况，下列判断正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大6．如图所示，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向d端滑动过程中，下列说法正确的是（）A．电路的总电阻逐渐增大B．A1、A2的示数同时增加C．A1示数变化量大于A2示数变化量D．A1示数变化量小于A2示数变化量R阻值的四种电路，电源电压恒定且未知，7．如图是学校兴趣小组利用实验室常用仪器设计测量未知电阻xR0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出x R阻值的电路（）A．只有∼∼B．只有∼∼C．只有∼∼∼D．∼∼∼∼8．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻．当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A．R x=B．R x=C．R x=R0D．R x=R09．某同学在只有电流表或电压表的情况下想测量未知电阻R X的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。
最新九年级物理欧姆定律专项训练100(附答案)

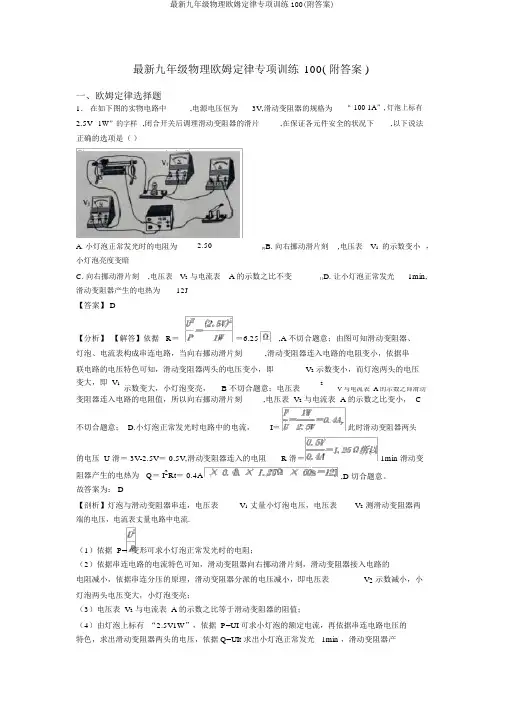

最新九年级物理欧姆定律专项训练100( 附答案 )一、欧姆定律选择题1．在如下图的实物电路中,电源电压恒为3V,滑动变阻器的规格为“ 100 1A”,灯泡上标有2.5V1W”的字样,闭合开关后调理滑动变阻器的滑片,在保证各元件安全的状况下,以下说法正确的选项是（）A. 小灯泡正常发光时的电阻为 2.50B. 向右挪动滑片刻,电压表V1的示数变小,小灯泡亮度变暗C. 向右挪动滑片刻,电压表V2与电流表 A 的示数之比不变D. 让小灯泡正常发光1min,12J滑动变阻器产生的电热为【答案】 D【分析】【解答】依据 R＝＝6.25,A 不切合题意；由图可知滑动变阻器、灯泡、电流表构成串连电路，当向右挪动滑片刻,滑动变阻器连入电路的电阻变小，依据串联电路的电压特色可知，滑动变阻器两头的电压变小，即V2示数变小，而灯泡两头的电压变大，即 V1示数变大，小灯泡变亮， B 不切合题意；电压表2V 与电流表 A 的示数之即滑动变阻器连入电路的电阻值，所以向右挪动滑片刻,电压表 V2与电流表 A 的示数之比变小， C不切合题意； D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两头的电压 U 滑＝ 3V-2.5V＝ 0.5V,滑动变阻器连入的电阻R 滑＝1min 滑动变阻器产生的电热为 Q＝ I2Rt＝ 0.4A,D 切合题意。
故答案为： D【剖析】灯泡与滑动变阻器串连，电压表V1丈量小灯泡电压，电压表V2测滑动变阻器两端的电压，电流表丈量电路中电流.（1）依据 P= 变形可求小灯泡正常发光时的电阻；（2）依据串连电路的电流特色可知，滑动变阻器向右挪动滑片刻，滑动变阻器接入电路的电阻减小，依据串连分压的原理，滑动变阻器分派的电压减小，即电压表V2示数减小，小灯泡两头电压变大，小灯泡变亮；（3）电压表 V2与电流表 A 的示数之比等于滑动变阻器的阻值；（4）由灯泡上标有“2.5V1W”，依据 P=UI 可求小灯泡的额定电流，再依据串连电路电压的特色，求出滑动变阻器两头的电压，依据Q=UIt 求出小灯泡正常发光 1min ，滑动变阻器产生的电热 .2．我国刑法例定，从 201 年 5 月 1 日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R 为酒精气体浓度传感器（气敏电阻），R 的阻值与酒精浓度的关系如图乙所示．当接通电源时，以下说法正确的是（）A. 当酒精浓度减小时，R 的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电压表的示数变大D.当酒精浓度增大时，电流表的示数变小【答案】C【分析】【解答】解：依据图象可知酒精气体的浓度越小传感器的电阻越大，故 A 错误；由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故 B 错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，C 依据欧姆定律可知，电路电流越大，定值电阻两头的电压越大，即电压表示数越大；故正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，依据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故 D 错误．应选 C．【剖析】由电路图可知，定值电阻与传感器的电阻串连，电压表丈量定值电阻两头的电压；依据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两头电压的变化，再由串连电路的电压特色可知传感器两头的电压变化．3．如下图，若电路中电源两头的电压保持不变，闭合开关S，当滑动变阻器的滑片P 从b 端向 a 端滑动的过程中（）A. 电压表V1的示数变大，电流表 A 的示数变大B. 电压表V2的示数变大，电流表 A 的示数变小C. 电压表V1的示数变大，电流表 A 的示数变小D. 电压表V2的示数变大，电流表 A 的示数变大【答案】A【分析】【解答】解：由图知，定值电阻R1 和滑动变阻器R2 串连， V1 丈量 R1 两头的电压，电压表V2 丈量 R2 两头的电压，电流表丈量串连电路中的电流。
九年级物理欧姆定律专题练习(附答案)
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。
当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。
2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。
根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。
当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。
3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
中考物理《欧姆定律及其应用》专项练习题(附答案)
中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。
闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。
中考物理总复习《欧姆定律》专项测试题(附参考答案)
中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。
图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。
在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。
【物理】九年级物理欧姆定律专项训练及答案及解析
【物理】九年级物理欧姆定律专项训练及答案及分析一、欧姆定律选择题1．以下图，将滑动变阻器 R 与定值电阻R 接入电源电压不变的电路中. 闭合开关 S，各12表均有必定示数，滑动变阻器的滑片向右滑动到某一地点，电压表V1、 V2示数的变化量分别为△ U1、△ U2.以下说法正确的选项是（）A. V1示数变大，V2示数不变B. 1V示数变大，△ U1＞△ U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【分析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以 V2的示数变小， R1与 R2串连， V1、 V2示数之和为电源电压，不变，所以V1的示数变大，且△ U1＝△ U2， A、 B 两项都错误； V2示数和电流表示数之比为R2阻值，不变， C 不切合题意， D 切合题意。
故答案为： D。
【剖析】 R1与 R2串连，电压表 V1测 R1两头的电压，电压表V2测 R2两头的电压，电流表测电路中的电流。
闭合开关S，各表均有必定示数，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律可知电路中电流的变化和R2两头的电压变化，利用串连电路的电压特色可知R1两头的电压变化，再利用串连电路的电压特色可知两电压表示数变化量之间的关系，最后依据欧姆定律联合定值电阻R2的阻值判断V2示数和电流表示数之比的变化. 2．以下图是电阻甲和乙的U﹣ I 图象，以下说法正确的选项是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串连在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【分析】【解答】解：AB、由图象可知，乙元件中电流与两头电压图象不是过原点直线，说明乙元件的电流与电压不可正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为2V，由图象可知， I 甲=0.1A， I 乙=0.2A，故干路电流I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串连在电路中时，当电路电流为0.2A 时，甲和乙电流都为0.2A，由图可知U 甲=4V，所以甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．应选 C．【剖析】（ 1）依据欧姆定律可知，电阻一准时，经过电阻的电流与两头的电压成正比，据此剖析图象甲乙电阻的变化；（2）依据并联电路的电压特色联合图象读出对应的电流，再依据并联电路的电流特色得出干路电流；（3）依据串连电路的电流特色读出图象中对应的电压，依据P=UI 计算甲的功率．3．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P 在 a 端时，电流表示数为0.1A， R2耗费的电功率为1W；图乙、丙分别是变阻器滑片P 从 a 端滑到 b 端的过程中两组物理量的关系图象，则（）A. 滑片 P 在 a 端时， R1的阻值为 20Ω、耗费的电功率为B. 滑片 P 在 b 端时，电路耗费的总功率为 1.2WC.图乙反应的是电压表与电流表示数的关系D.图丙反应的 R2与 R1的电功率比值 k 与 R2的关系【答案】 D【分析】【解答】解：由图知，两电阻串连，电压表测流，2WR2的电压，电流表测电路中的电当滑片 P 在 a 端时，电流表示数为 0.1A， R2耗费的电功率为1W，依据串连电路电流的规律及P＝ I2R，故 R 滑大＝＝＝100Ω；AC、 P 在 a 端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P 滑到 b 端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反应的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系， C 选项中，因果关系搞反了， C 不切合题意；当 P 在a 端时，由图乙知，电压表示数为10V，依据串连电路电压的规律，R1的电压为：U1＝ 12V﹣10V＝ 2V，依据分压原理，＝，R1＝R 滑大＝× 100Ω＝20Ω；R1耗费的电功率为：P1＝＝＝ 0.2W， A 不切合题意；B、滑片P 在 b端时，电路中的电流为0.6A，电路耗费的总功率为：P＝UI＝12V× 0.6A＝ 7.2W；B 不切合题意；D、依据串连电路电流的规律及P＝ I2R， R2与R1的电功率比值：k＝＝，将 R ＝ 20Ω代入得： k＝，1即 k 与 R2成正比，为过原点的直线，当2R ＝ 100 Ω时， k＝ 5，即图丙反应的是 R212的关系， D 切合题意。
中考物理总复习《欧姆定律》专项练习题(附带答案)
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为__________V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“左”或“右”）端移动；
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
（4）小明根据实验数据绘制了 和 的图像，如图丙、丁所示。由图像可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成______；在电压一定的情况下，通过导体的电流跟导体的电阻成______。
14.小红用如图1所示的电路测量定值电阻Rx的阻值。
（1）在图1中连接错误的一根导线上打叉并改正______（要求滑片P左移时，电流表示数变大）；
A. 可能是灯泡L1短路B. 可能是灯泡L2短路
C. 可能是灯泡L1断路D. 一定是灯泡L2断路
3.如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）
A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为 时，电流表示数如图乙所示，则小灯泡正常发光时的电流为_________A，小灯泡正常发光时的电阻为_________ （计算结果保留一位小数）；
【拓展】该同学实验兴致正浓，他又分别测出了 和 电压下小灯泡的电阻，然后用这三次电阻的平均值作为小灯泡正常发光时的电阻值。他的这种做法是_________（选填“正确”或“错误”）的，理由是_________。
