公路排水计算
二、明渠的水力水文计算
4)急流槽 急流槽的构造按水力计算特点，亦由进口、槽身和
出口三部分组成。 急流槽可采用由浆砌片石铺砌或水泥混凝土浇筑的的矩形横断面
或梯形横断面。 浆砌片石急流槽的槽底厚度可为0.2～0.4米，槽壁厚度为0.3～
0.4米。混凝土急流槽的厚度可为0.2～0.3米。槽顶应与两侧斜坡 表面齐平。槽深不小于0.2米，槽底宽最小 0.25米。
➢ 边沟不宜过长，边沟出水口的间距，一般地区不宜超过500米， 多雨地区不宜超过300米，三角形和碟形边沟不宜超过200米。
➢ 边沟的纵坡尽可能与路线纵坡坡度保持一致，并不宜小于0.5% 的纵坡。边沟出水口附近以及排水困难路段，应进行特殊设计。
二、明渠的水力水文计算
➢ 边沟的横断面形式：有梯形、矩形、U形（或带盖板 矩形、U形）、三角形、碟形横断面。 ➢ 高速、一级公路边沟的底宽和深度不应小于0.6米，其他等级 公路不应小于0.4米。
1.确定汇水区域
路堑一侧边坡汇水面积A1=200（3+4.5+6+6）=3900m2 碎落台汇水面积A2=2×200×4=1600m2 沥青路面中线至边沟汇水面积A3=6×200=1200m2 总的汇水面积 A1+ A2+ A3=3900+1600+1200=6700 m2
2.计算径流系数
查《公路排水设计规范》（ D—2012）表9.1.8知：
按照规范，在断面尺寸、坡度变化初分段计算各段汇流历时，再叠加，因此， 坡面汇流历时：
2）按《公路排水设计规范》（ D—2012）式9.1.5-1计算管沟汇流历时
二、明渠的水力水文计算
设边沟底宽0.4m，高0.4m，浆砌片石砌筑，沟底粗糙系数0.025，设计水深为 0.2m（路基设计规范P28要求0.2m，排水设计规范P12要求0.1m），过水断面 面积0.5（0.4+0.8）x0.2=0.12m2，水力半径
边坡排水计算
设计标准：按10年一遇24h 最大降雨量不漫溢、不淤设计。
截面设计：根据《给水排水设计手册》中有关赣州市暴雨设计公式计算：567.0)774.1()lg 56.01(3173++=t p q 其中：为设计年限（年），设计暴雨重现期为50年一遇：t 为降雨历时（min ），赣州市地区历史暴雨强度及工程经验，取15min 。
计算所得，赣州市暴雨强度q=1250L/s 〃hm 2。
设计流量根据以下公式计算：Qs=q ψF其中：Q 为设计暴雨强度（L/s 〃hm 2）；ψ为径流系数，本次计算取0.35；F 为汇水面积（hm 2）。
根据截排水沟平面布置及支、主沟关系，可研中统一为三级截面设计，截排水沟过水断面设计流量按汇水流量的1.2倍计：Ⅰ级——最大汇水面积50000m 2，最大汇水流量为2.19 m 3/s ；设计流量2.63 m 3/s ：Ⅱ级——最大汇水面积30000m 2，最大汇水流量为1.31 m 3/s ；设计流量1.57 m 3/s ：Ⅲ级——最大汇水面积10000m 2，最大汇水流量为0.44 m 3/s ；设计流量0.53 m 3/s 。
截面设计中采用的相关参数有：截排水沟统一取0.05，预制砼砌块底面的粗糙系数n 取值为0.017，沟渠设计最低流速为0.4 m/s ，最大设计流速4 m/s ，安全超高取0.15m 。
经计算，本项目三级截排水沟段面尺寸为： Ⅰ级：底宽0.8m ，开口宽1.2m ，深0.7m ；Ⅱ级：底宽0.65m，开口宽1.0m，深0.6m；Ⅲ级：底宽0.45m，开口宽0.8m，深0.45m。
截排水沟统一采用梯形断面，边壁破率为0.3。
结构设计：砼板厚10cm，砌筑前先用人工打夯实基地，夯实系数不小于0.95；坐浆砌筑，要求砂浆均匀饱满，底面抹面。
截排水沟迎水面一侧应设置泄水孔，进水口一端先覆盖无纺透水布后铺设反滤砾石，填铺范围不小于30*30*30（cm3）；孔身位于沟壁顶面以下30cm处，且向外倾斜度为5%；沿排水沟走向没隔15m留设一道伸缩逢，逢宽2cm，逢内填塞沥青棉麻防渗。
路基排水计算书
路基排水计算书计算：复核：2010年04月15日路基排水水文、水力计算本着高速公路路侧景观美化的原则，排水沟尺寸不宜过大，本地区降雨较少，路基排水沟采用0.4m×0.4m的梯形断面，沟底最小排水纵坡采用6‰进行计算，排水沟预留安全高度10cm。
1.汇水面积和径流系数路面单侧排水宽度13.0m，按《公路排水设计规范》表3.0.8，沥青混凝土路面径流系数可取为ψ1=0.95。
路基以平均高度4m计算，路基边坡为1∶1.5，路基护坡道宽度取1.0m，路基边坡的径流系数可取为ψ2=0.5。
假设最大排水沟长度为L=500m，该长度范围内的汇水面积计算如下：半幅路面汇水面积：A1=13L㎡边坡及护坡道汇水面积：A2=（4×1.5+1.0）L=7L㎡总汇水面积为：F= A1+ A2=20×500=10000㎡汇水区的径流系数为：ψ= =（12L×0.95+7L×0.5）／21L=0.792.汇流历时计算①路面及边坡汇流历时计算按《公路排水设计规范》式3.0.4，坡面汇流历时t=1.445(m1L s／I s 1/2)0.467式中：m1—地表粗度系数，由表3.0.4得知，沥青路面粗度系数为m1=0.013，砼预制块拱形骨架防护设置流水槽，路面水在边坡上集中排除，因此边坡粗度系数取m1=0.025。
L s—坡面汇流长度，路基平均高度以4m计，路基边坡为1∶1.5，那么坡面流长度L s=4×3.251/2+1=8.21m；半幅路面汇流长度L s =13.0m。
I s—坡面流的坡度。
路面横坡I s =0.02，路基边坡I s =1／1.5=0.667。
路面汇流历时t1=1.445×(0.013×13.0／0.021/2)0.467= 1.57 min路基边坡汇流历时t2=1.445×(0.025×8.21／0.6671/2)0.467=0.76min②路基排水沟汇流历时计算假定排水沟底宽为0.40m、深0.40m、两侧坡率为1∶1，排水沟水面距顶面的安全高度为10cm，那么过水断面面积A=(1.0+0.4)／2×0.3=0.21m2湿周P=0.3×20.5×2+0.4=1.25m水力半径R= 0.168 mC20混凝土预制块排水沟的粗糙系数n=0.012假定排水沟长度L=500m，沟底最小纵坡I=6‰，那么排水沟的平均流速为V=1/nR2/3I1/2=25.372×0.0061/2=1.965（m/s）沟内汇流历时为：t3=L／V= 500／1.965=254s=4.24min③汇流总历时计算t= t1+ t2+ t3=1.57+0.76+4.24=6.57（min）3. 降雨强度计算高速公路界内排水设计重现期取P=15年=2.3 mm/min 查图3.0.7-1 该区5年重现期10min降雨历时的降雨强度为强q5，10由表3.0.7-1 该区15年重现期的重现期转换系数为C p=1.36查图3.0.7-2 得该区60min降雨强度转换系数为C60=0.40由表3.0.7-2 可查得降雨历时t =16.65min的转换系数为C t=1.172按式3.0.7，15年重现期降雨历时t =16.65min的降雨强度为：q15,t=C p×C t×q5,10=1.36×1.172×2.3=3.67（mm/min）4.设计径流量计算Q S=16.67ψqF=16.67×0.79×3.67×10000×10-6=0.484 ( m³/s)5. 排水沟的泄水能力计算Q C=V×A=1.965×0.21=0.413（m3/s）6. 结果校核：由于Q C =0.413m3/s＜Q S=0.484m3/s，所以初步拟定的最小排水纵坡不合适，需要调整。
边沟计算

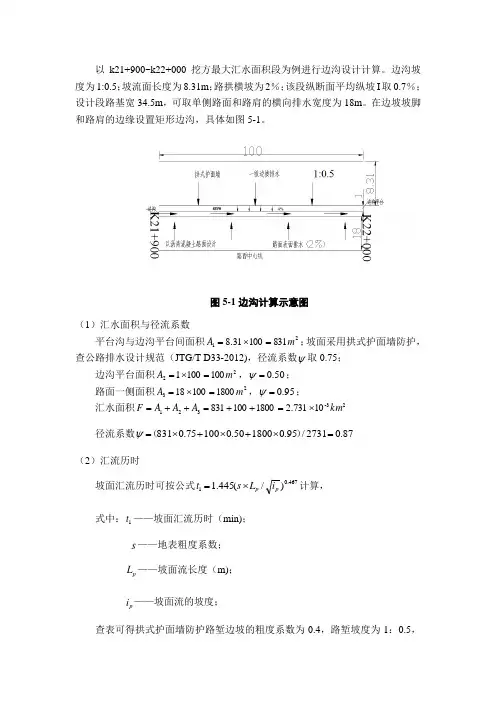

以k21+900~k22+000挖方最大汇水面积段为例进行边沟设计计算。
边沟坡度为1:0.5；坡流面长度为8.31m ；路拱横坡为2％；该段纵断面平均纵坡I 取0.7％；设计段路基宽34.5m ，可取单侧路面和路肩的横向排水宽度为18m 。
在边坡坡脚和路肩的边缘设置矩形边沟，具体如图5-1。
图5-1边沟计算示意图（1）汇水面积与径流系数平台沟与边沟平台间面积2183110031.8m A =⨯=；坡面采用拱式护面墙防护，查公路排水设计规范（JTG/T D33-2012)，径流系数ψ取0.75；边沟平台面积221001001m A =⨯=，50.0=ψ；路面一侧面积23180010018m A =⨯=，95.0=ψ；汇水面积23-32110731.21800100831km A A A F ⨯=++=++=径流系数87.02731/95.0180050.010075.0831=⨯+⨯+⨯=）（ψ （2）汇流历时 坡面汇流历时可按公式467.01)/(445.1p p i L s t ⨯=计算，式中：1t ——坡面汇流历时（min)；s ——地表粗度系数；p L ——坡面流长度（m)；p i ——坡面流的坡度；查表可得拱式护面墙防护路堑边坡的粗度系数为0.4，路堑坡度为1：0.5，坡面汇流历时 2.154min )1/0.58.314.0(445.1t 467.01=⨯⨯= 查表可得边沟平台（为植草护面）粗度系数0.4，横向坡度为2%，则3.816m in )0.0440.4(445.1t 467.01=⨯⨯= 查表可得沥青混凝土路面粗糙系数为0.013，横坡2%，坡面流长度为18m ，则 1.828min )0.02180.013(445.1t 467.01=⨯⨯= 综合以上，坡面汇流历时取最小值min 828.11=t设边沟底宽为0.6m ，高为0.8m ，沟壁粗糙系数为0.025，设计水深为0.5m 。
公路工程汇水流量与边沟排水能力计算
7.600
边沟泄水能力Qc m3/s
Q5，10 查图9.7.1-1
2.100
设计径流量Q=
7、计算边沟泄水能力 0.853
Cp 查表9.1.7-1
1.270
8、计算设计降雨强度 C60
图9.1.7-2 0.400
Ct 表9.1.7-2插值法
1.180
9、计算设计径流量Q （m3/s） 0.536
Qpt mm/min 3.147
说明： 依据《公路排水设计规范》JTG D33-2012 计算排水系统流量、边沟排水能力；
路基长度 320.000
半幅宽度 10.000
碎落台/平 台 宽度
2.000
边坡高度 20.000
1、确定汇水面积
平均坡率
边坡汇水 面积
0.750
8000.000
碎落台/平 台
面积 1280.000
路面汇水 面积
3200.000
合计汇水面积（m2） 12480.000
沥青混凝土
加权径流 系数
0.950
水泥混凝土
0.900
2、径流系数ψ
陡峻山地
0.750
0.818
0.900
起伏山地
0.600
0.800
边坡粗糙度
0.400
边坡汇流历 时
3、计算ቤተ መጻሕፍቲ ባይዱ坡和路面汇流历时 t1
3.960
路面粗糙度
0.013
路面汇流历 时
10、边沟泄水能力是否满足设计流量
边沟泄水能力Qc
>
设计径流量Q
，
说明： 依据《公路排水设计规范》JTG D33-2012 计算；
边沟尺寸满足泄水要求
边坡截水沟模板的计算面积
竭诚为您提供优质文档/双击可除边坡截水沟模板的计算面积篇一：截水沟截水沟截水沟又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟（规范规定距路堑坡顶外缘大于等于5m，距路堤坡脚外缘大于等于2m）。
挖方路基的堑顶截水沟应设置在坡口5m以外，并宜结合地形进行布设，填方路基上侧的路堤截水沟距填方坡脚的距离不应小于2m。
在多雨地区，视实际情况可设一道或多道截水沟，其作用是拦截路基上方流向路基的地表水，保护挖方边坡和填方坡脚不受水流冲刷。
当路基挖方上侧山坡汇水面积较大时，应于挖方坡口5m 以上设置截水沟。
截水沟水流一般不应引入边沟，当必须引入时，应切实做好防护措施。
截水沟长度一般不宜超过500m，当截水沟长度超过500m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或激流槽。
截水沟的出水口必须与其他排水设施衔接。
截水沟的平、纵转角处应设曲线连接，其沟底纵坡应不小于0.3%。
当流速大于土壤容许冲刷的流速时，应对沟面采取加固措施或设法减小沟底纵坡。
截水沟设置时主要考虑位置。
在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。
边沟是指设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水；截水沟又称天沟，一般设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截并排除路基上方流向路基的地面径流，减轻边沟的流水负担，保证挖方边坡和填方坡脚不受流水冲刷；排水沟的主要用途在于引水，将路基范围内各种水源（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。
边坡汇水面积.doc
边坡汇水面积说到边坡汇水面积，现阶段，针对边坡汇水面积，如何计算？基本概况如何？以下是中国下面梳理边坡汇水面积相关内容，基本情况如下：边坡汇水面积基本概况：汇水面积计算1、屋面：屋面汇水面积按屋面的水平投影面积计算。
以雨水立管100为例，其排水量为19，当降雨厚度为100mm/h时,汇水面积为680平方米，深圳市的降雨强度，重现期五年的小时降雨量厚度为262mm/h,则汇水面积可达260平方米,但考虑到雨水斗的单斗、多斗，悬吊管的单斗、多斗与坡度等多种不利因素，再加上一定的安全系数，因此不能完全单一地按立管的排水量来计算汇水面积。
所以深圳市要求单个雨水口最大汇水面积宜小于150平方米。
2、墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。
有几面高出屋面的侧墙时，通常只计算大的一面。
3.、汇水面积小于150平方米的屋面不宜只设一个雨水口。
在同一汇水区域内,雨水立管不应小于两条，且负荷均匀。
4、雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。
5、雨水管径不得小于100mm。
6、高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。
出水口的下面应设防护板，一般为C20的50050050混凝土板。
汇水面积＞100平方米时，应直接与低处屋面的雨水管或雨水排放系统连接。
7、屋面变形缝应避免设计成平缝，采用高低缝时，低缝附近不应处于排水的下坡，更不应在雨水口附近。
变形缝的屋面，应加设溢水口。
8、排水坡度规范中规定，平屋面的排水坡度宜为2％～3％，结构找坡宜为3％,材料找坡宜为2％，天沟纵向坡度不应小于0.3％。
在设计实践中，权衡利弊，主坡作成2％,副坡作成0.5％较合适。
9、高层建筑中，由于雨水管中的空气和涡流等原因，致使低层处的阳台地漏溅水、冒水，故屋面和阳台的雨水管不宜合用。
公路边沟尺寸计算
径流 量： Q=16.67* q*F*ψ=
t1=
2.09 min
由降雨
历时计
算式
t1=1.44 5*
（mi*Ls /√is） 0.467计
算得：
t2=
11.93 min
t=
11.76 min
2.44 0.75 m3/s
10年。
5:排水沟 尺寸拟 定：拟定 排水沟形 式为倒梯 形边沟， 净尺寸为 沟深0.5 米,底宽 0.4米。
量
1：汇水
面积：坡
面汇水： A1=
15000 m2
路面汇 水：A2=
12250 m2
2：径流 系数：查 表9.1.8 取径流系 数ψ 1=0.5， ψ2=0.9 。
总汇 水面积： F=A1+A2=
加权 平均径流 系数：ψ =(ψ 1*A1+ψ 2*A2)/F= 3:汇流历 时：
取坡 面粗度系 数 mi=0.1，
27250 m2
由降雨 历时计 算式 t1=1.44 5* （mi*Ls /√is） 0.467计 算得：
0.68
取路 面粗度系 数 mi=0.013 ，
加权 平均汇流 历时：
4：降雨 强度：根 据公路等 级，按表 9.1.2， 取设计降 雨重现期
根据 表9.1.71、 9.1.7-2 、图 9.1.7-1 、9.1.72：
过水 断面面 积：水力 半来自：排水 沟内平均 流速： V=1/n*R2/ 3*I1/2
排水 沟内汇水 的汇流时 间： t=L/v
汇流 时间t= 6：排水 沟断面面 积验证：
需要 断面面 积： A=Q/V=
过水 断面面 积：
