粉尘浓度测定仪器(1)资料讲解
CCZ-1000全自动粉尘检测仪说明书
CCZ1000直读式粉尘浓度测量仪管理规定及操作规程一、管理规定我矿使用的直读式粉尘浓度测量仪是型号为CCZ1000，是以红外光吸收法原理，通过测量时光电压值的变化来测量环境空气中浮游粉尘浓度的仪器。
为保证该仪器的正常使用及保养，特制定以下规定。
1、该仪器使用前要与所管人员进行联系，确认可携带入井后方可带入井下进行粉尘检测。
2、携带入井后的使用，要轻拿轻放，切忌磕碰，仪器本体要时刻向上。
由于井下空气潮湿，测量完毕后要及时将仪器收入皮箱内。
3、检测完毕带回地面后，要及时将仪器擦拭干净，放置在专用泡沫盒内装入纸箱。
4、检测的数据要及时打印，并汇总整理，以备后期查阅。
5、如果仪器长期不使用，应每一个月进行一次保护性充电，以免电池长期不用而损坏。
6、该仪器应交回仪器公司进行检定和校准，校准周期为1年。
二、操作规程1、安装与调整粉尘浓度测量仪属于便携式仪器，适用于煤矿井下作业环境中进行现场快速准确测定粉尘浓度，并直接显示读数，测量时将仪器安装在三角支架上固定使用，采样头迎着风流方向。
2、使用与操作○1首先将测量仪用配套的充电器进行充电，充电时间一般在12小时最佳。
○2测量仪根据选用采样头的不同分别进行总粉尘浓度和呼吸性粉尘浓度测量，测量总粉尘浓度时选用全尘采样头，测量呼吸性粉尘时选用呼吸性粉尘采样头，采样时应安装在仪器的采样头连接器上，使之与采样器紧密连接，不漏气，不松动。
在使用呼尘采样头时，在安装前应先在采样头内的冲击板上涂上硅脂，然后在安装。
○3将装有滤膜的滤膜夹插入滤膜插孔，并扭紧滤膜夹固定旋钮，使滤膜夹固定。
○4打开测量仪右侧的电源“开关”键，仪器进入开机菜单状态，按“选择”键进行上下翻动。
○4选择“时间设定”，进行测尘时间的确定，默认是1分钟。
确定测尘时间后，返回开机界面，选择“采样测量”，提示“请确认插入滤膜，按‘确认’开始测量”。
按“确认”后提示“检测中：请等待（第一次）”黑点为进度状态，正常后驱动采样泵工作，提示“粉尘采样中，倒计时”，倒计时完成后得到当前粉尘浓度，按“确认”键存储。
粉尘仪常见参数检查说明
粉尘仪常见参数检查说明粉尘仪是一种用于测量空气中颗粒物浓度的仪器，广泛应用于工业、医疗、环保等领域。
不同型号的粉尘仪具有不同的参数和功能，使用时需要注意检查仪器参数是否符合要求以保证测量准确性。
本文将介绍粉尘仪常见参数的检查方法及注意事项。
流量粉尘仪测量颗粒物浓度的关键在于采集空气样本，因此粉尘仪必须具备具有稳定流量的采样系统，以确保取样准确。
检查流量通常需要使用流量计或倒吸式采样器进行检测。
具体步骤如下：1.将流量计或倒吸式采样器连接至粉尘仪的入口处；2.打开粉尘仪并进入流量校准模式；3.启动流量计或倒吸式采样器并计时；4.等待一段时间后记录流量计或倒吸式采样器显示的流量值；5.停止流量计或倒吸式采样器并结束校准模式。
注意事项：•检查流量时需要使用标准气体（如氮气、空气等），避免使用有害或易燃气体；•流量计或倒吸式采样器必须是精确的，且校准时间不能过长，否则可能会影响测量准确性；•校准时应确保仪器和管路干净，否则可能会对测量结果产生影响。
响应时间响应时间是指粉尘仪从开始采样到显示出对应浓度所需要的时间，通常在几秒钟到几分钟不等。
检查粉尘仪的响应时间需要使用标准颗粒物浓度进行测量，具体步骤如下：1.将标准颗粒物进样至粉尘仪，确保仪器参数设置正确；2.观察仪器测量结果并记录；3.等待一段时间后（时间根据粉尘仪型号和参数设置而定，一般为数秒到数分钟），再次观察测量结果并记录；4.计算响应时间，通常采用50%响应时间或90%响应时间，具体方法因仪器型号和参数不同而异。
注意事项：•响应时间可能会受到环境温度、湿度等因素的影响，需要全面考虑；•正确的响应时间对于粉尘仪的测量准确性至关重要，检查时需认真对待；•长时间测量可能会导致粉尘仪过热或出现其他问题，需注意安全事项。
灵敏度粉尘仪的灵敏度指的是测量范围内最小的颗粒物浓度，也是粉尘仪最低可测量的浓度。
灵敏度通常与仪器的精度和稳定性密切相关。
检查粉尘仪的灵敏度需要使用标准颗粒物浓度进行测量，具体步骤如下：1.将标准颗粒物进样至粉尘仪，确保仪器参数设置正确；2.逐步减小标准颗粒物浓度，记录仪器测量结果对应的颗粒物浓度；3.根据测量结果计算出粉尘仪的测量灵敏度。
粉尘仪说明书
粉尘仪说明书第一部分：产品简介一、产品概述粉尘仪是一种测量空气中粉尘浓度的仪器，主要用于工业环境中对粉尘的监测和控制。
本仪器采用先进的光学原理和颗粒物测量技术，能够准确测量空气中的粉尘颗粒物浓度，并提供实时的数据显示。
该仪器具有测量精度高、操作简便、实时监测等特点，是企业和环保部门进行室内和室外空气质量监测的重要工具。
二、产品特点1. 高精度测量：粉尘仪采用先进的光学传感器和颗粒物测量技术，能够实时监测空气中的粉尘浓度，测量精度高，数据准确可靠。
2. 多功能显示：仪器配备大屏幕液晶显示屏，可以同时显示当前粉尘浓度、最高值、平均值等数据，方便用户进行数据分析和判断。
3. 实时报警功能：当粉尘浓度超过设定的报警阈值时，仪器会发出声光报警信号，提醒用户采取相应的措施，确保工作环境的安全。
4. 可编程功能：粉尘仪可根据用户的需求进行灵活的参数设置，包括采样时间间隔、报警阈值等，以满足不同工作环境的要求。
5. 数据记录与导出：仪器内置数据存储功能，可以记录并保存多组测量数据，并支持通过USB接口将数据导出到电脑进行进一步分析处理。
第二部分：操作指南一、仪器启动和关闭1. 按下电源按钮启动粉尘仪，仪器将进行开机自检，待仪器自检完成后，显示屏上将显示当前粉尘浓度为0。
2. 长按电源按钮可关闭仪器，确认关闭前请保存已测量的数据。
二、测量操作1. 将粉尘仪放置在待测区域，确保仪器的探测头完全暴露在空气中。
2. 按下“开始测量”按钮，仪器将开始实时测量粉尘浓度，并将结果显示在屏幕上。
3. 在测量过程中，可以通过“最大值”键查看最大浓度值、“平均值”键查看测量时间段内的平均浓度值。
三、报警设置1. 进入设置界面，按住“设置”按钮3秒，进入报警设置。
2. 可通过向上和向下按钮设置报警阈值，确认设置后按“确定”按钮保存设置。
四、数据导出1. 使用USB数据线将粉尘仪和电脑连接。
2. 在电脑上打开数据导出软件，并选择相应的连接端口。
直读式粉尘测定仪的参数及应用介绍
直读式粉尘测定仪的参数及应用介绍仪器简介直读式粉尘测定仪是一种用于快速测定空气中颗粒物浓度的仪器。
它采用激光散射原理，通过测量散射光的强度来计算颗粒物的浓度。
该仪器具有体积小、重量轻、精度高的优点，广泛应用于颗粒物浓度监测、室内空气质量检测、工业卫生等领域。
仪器参数测量范围直读式粉尘测定仪的测量范围通常为0.001~150mg/m3，可根据实际应用要求进行调整。
粒径分布该仪器可测量0.5~10μm范围内的颗粒物，并能进行颗粒物粒径分布分析。
响应时间响应时间是指粉尘测定仪检测到大气中颗粒物变化的时间，一般在几秒钟至几分钟之间。
仪器响应时间的快慢直接影响到实时监测效果的准确程度。
分辨率直读式粉尘测定仪的分辨率通常为0.001mg/m3，能够对低浓度颗粒物进行准确测量。
精度精度是指粉尘测定仪测量结果与实际值之间的误差大小，通常在±10％左右。
精度的高低直接影响到测量结果的可靠程度。
噪声噪声是指仪器自身所产生的杂音信号，在测量过程中会对测量结果造成影响。
直读式粉尘测定仪噪声水平通常为50dB以下。
应用介绍空气质量监测直读式粉尘测定仪广泛应用于空气质量监测领域。
通过测量空气中颗粒物浓度和大小，可以了解环境空气质量状况，并实时监测空气质量的变化。
工业卫生直读式粉尘测定仪还可以用于工业卫生领域。
在工业生产过程中，会产生大量颗粒物，如金属粉尘、木屑、沙尘等。
通过使用直读式粉尘测定仪，可以准确测量颗粒物浓度，为工业企业提供重要数据支持，有助于制定科学的环保政策和健康安全措施。
室内空气质量检测直读式粉尘测定仪还可以应用于室内空气质量检测。
随着人们对居住环境和健康的重视，室内空气质量成为一个备受关注的问题。
使用粉尘测定仪可以准确测量室内空气中颗粒物浓度，为改善室内空气提供参考依据。
结论直读式粉尘测定仪是一款功能强大的仪器，具有测量范围广、精度高、响应时间快等优点。
在空气质量监测、工业卫生、室内空气质量检测等领域有着广泛的应用前景。
粉尘浓度检测仪使用方法
粉尘浓度检测仪使用方法粉尘浓度测试仪主要用于检测环境中的粉尘浓度，当前人们对生活工作居住环境的要求越来越高，其工作原理主要是激光感应原理。
那么粉尘浓度使用方法有哪些呢？一、开机预热与时间校准：1、首先按下POWER 键，会依次显示月、日、小时、分钟；然后按调整键，“小时”位闪动，在按↑/回放或↓/存储键增加或减小数值；再按调整键，进入下一位调整，同理调整“分钟”、“月”、“日”、“年”，完成年度位调整后按调整键，返回时间显示，完成时间校准。
2、预热：将选择扳钮扳到“灵敏度校准”位置后预热（3～5）分钟。
二、自动检测1、首先按K1同时再按K2键后松开（出现提示符“?”），屏幕显示程序编号（默认1），按↑/回放或↓/存储键可改编程序编号。
2、按调整键查看程序设置参数（“?”提示符消失）：依次显示：采样时间，间隔时间，K值、延时时间，采样次数。
最后回到程序编号（“?”提示符出现）。
3、如使用该程序则按开/停键开始测量，如需要再调整，可在显示程序编号状态按上述步骤继续调整。
注：1、只能通过PC机修改数据和自定义运行程序。
2、延时时间是指按开/停键后，延时执行程序的时间。
所有时间单位为秒。
三、测试范围1、检测灵敏度：0.01mg/m? 相对误差±2%（相对于校正粒子）；2、测定范围：0.01 mg/m3 ～100mg/m3（相对校正粒子）；3、测定时间：标准时间为1分钟，设有(0.1、1、3、5、10、15)分钟及手动档4、重复性误差：±2％；5、测量准确度：±10％6、显示器：4位（9999）液晶显示，计数时有“▲”标志出现，根据指示灯提示，可显示相对质量浓度CPM或质量浓度mg/m?；四、粉尘浓度检测仪使用注意事项粉尘的危害归结起来可以分为三大类：对人体健康的危害、对生产的影响及对环境的影响。
无论是对个人健康还是对社会发展来说，粉尘污染带来的危害都是不容小觑的。
因此，加强防范和治理粉尘污染的力度，是我们目前面对的重要课题，这就把粉尘检测仪推上了一个重要位置。

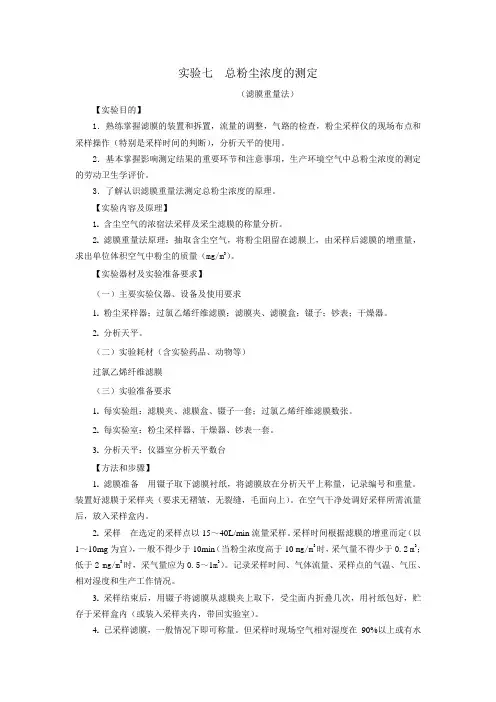

实验七 总粉尘浓度的测定
实验七总粉尘浓度的测定（滤膜重量法）【实验目的】1．熟练掌握滤膜的装置和拆置，流量的调整，气路的检查，粉尘采样仪的现场布点和采样操作（特别是采样时间的判断），分析天平的使用。
2．基本掌握影响测定结果的重要环节和注意事项，生产环境空气中总粉尘浓度的测定的劳动卫生学评价。
3．了解认识滤膜重量法测定总粉尘浓度的原理。
【实验内容及原理】1. 含尘空气的浓宿法采样及采尘滤膜的称量分析。
2. 滤膜重量法原理：抽取含尘空气，将粉尘阻留在滤膜上，由采样后滤膜的增重量，求出单位体积空气中粉尘的质量（mg/m3）。
【实验器材及实验准备要求】（一）主要实验仪器、设备及使用要求1. 粉尘采样器；过氯乙烯纤维滤膜；滤膜夹、滤膜盒；镊子；钞表；干燥器。
2. 分析天平。
（二）实验耗材（含实验药品、动物等）过氯乙烯纤维滤膜（三）实验准备要求1. 每实验组：滤膜夹、滤膜盒、镊子一套；过氯乙烯纤维滤膜数张。
2. 每实验室：粉尘采样器、干燥器、钞表一套。
3. 分析天平：仪器室分析天平数台【方法和步骤】1. 滤膜准备用镊子取下滤膜衬纸，将滤膜放在分析天平上称量，记录编号和重量。
装置好滤膜于采样夹（要求无褶皱，无裂缝，毛面向上）。
在空气干净处调好采样所需流量后，放入采样盒内。
2. 采样在选定的采样点以15～40L/min流量采样。
采样时间根据滤膜的增重而定（以1～10mg为宜），一般不得少于10min（当粉尘浓度高于10mg/m3时，采气量不得少于0.2 m3；低于2 mg/m3时，采气量应为0.5～1m3）。
记录采样时间、气体流量、采样点的气温、气压、相对湿度和生产工作情况。
3. 采样结束后，用镊子将滤膜从滤膜夹上取下，受尘面内折叠几次，用衬纸包好，贮存于采样盒内（或装入采样夹内，带回实验室）。
4. 已采样滤膜，一般情况下即可称量。
但采样时现场空气相对湿度在90%以上或有水雾时，应将滤膜放在干燥器内2h后称量，然后再放入干燥器中30 min，再次称量。
粉尘浓度检测仪CCZ-1000
粉尘浓度检测仪-CCZ-1000(直读式测尘仪)使用说明书本文所说的粉尘浓度检测仪-CCZ-1000(直读式测尘仪)是专门为煤矿、非煤矿山、燃煤电厂等有爆炸性气体或粉尘的环境下测量总粉尘或呼吸性粉尘浓度并能直接读数而研制的，它具有现场数字显示,数据存贮和打印功能，取得了防爆合格证和煤矿产品安全标志认证（MA认证）。
文章全面介绍了CCZ-1000直读式测尘仪的结构特征和工作原理、特点、用途、主要技术指标、使用及维修方法。
警告： 1 严禁使用本说明书规定以外的电池！2 严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数。
一、概述1器。
230.5 mg/m3～1000mg/m34、防爆类型防爆型式：矿用本质安全型；防爆标志：ExibI5、产品执行标准MT 163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/SD 029-2006《CCZ-1000型直读式测尘仪》。
6、使用环境条件a）工作温度：0℃～40℃；b）相对湿度：大气压≤95%；c）大气压：86kPa～110kPa；d）含有瓦斯或煤尘爆炸危险的煤矿井下。
二、粉尘浓度检测仪结构特征与工作原理、结构CCZ1000型直读式测尘仪由采样头、检测装置、本安电源、单片机系统及气体质量传感器组成。
仪器的外形结构如图1所示，面板示意图如图2所示。
1. 提手2.外壳3.流量计4. 检测装置5.弯头6.连接管7.抽气泵8.电池组9.电池盒10. 采样头座11. 采样头12.电源模块图1 CCZ1000型直读式测尘仪外形结构图图2 CCZ1000型直读式测尘仪面板示意图2、工作原理将放好采样滤膜的滤膜夹插入检测装置内，由装置内的检测系统对空白滤膜的质量进行测量，测量结果计为Ⅰ1并存储。
再将滤膜夹从检测装置内取出放入采样装置内开始采样，采样由微电机带动叶片泵工作，形成负压将含尘空气抽入装置内的滤膜上，与采样同步的计时器开始计时，数码显示的数字表示采样时间，当测尘仪停止采样时仪器显示出总的采样时间，并自动存储下来。
粉尘浓度检测仪说明书
粉尘浓度检测仪使用说明书中国●北京中工天地科技（北京）有限公司一、概述 (1)二、用途 (2)三、操作指南 (3)四、校验与维修 (4)五、技术参数 (5)六、故障处理方法 (6)概述CCZ-1000全自动粉尘检测仪是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》设计制造的新一种用于测定环境空气中粉尘浓度的仪器，适用于工矿企业检测煤尘和其它粉尘的快速检测仪器。
该仪器采用先进的中央处理器技术。
对采集的各种数据处理快，抗干扰能力强，大大提高了仪器的检测精度，同时能按时序储存50次测试记录。
仪器由中文显示屏，高性能抽气泵、粉尘浓度检测电路、欠压保护显示，安全电源等组成。
该仪器配有分级粉尘捕集器，能采集到呼吸性粉尘浓度，其分离效率符合国际公认的“BMRC”曲线标准。
仪器能采用自动采样或手动采样的方式，以适应不同的检测标准。
该仪器采用ExibI(150℃)等级安全型防爆结构，特别适用于煤矿井下及其他含有爆炸危险性气体的作业场所使用。
用途矿山冶金、化工制造、疾控中心、卫生监督、安监局、环监站、在线监测、突发应急检测。
操作指南首先将仪器充足电，充电时间为14～16小时。
本机采用冲击式采样头，在采样前应先在冲击板上涂上硅脂。
向右拨动拨杆，把装上滤膜的滤膜夹插入仪器，并向左拨动拨杆，使拨杆复位。
注意：严禁在未加好滤膜就开机采样!打开仪器电源开关，仪器进入“欢迎……”界面(如图1)。
3秒钟后进入提示界面，按选择键进入选择设定界面(如图3)。
如初次使用该仪器，应先设定年、月、日、星期、时、分。
按“选择键，使光标移动至“年”，通过“+”“-”键设定好年份，再按“选择”键，光标移至“月”，按“+”“-”键设定好月份;按选择键光标移至“日”，按“+”“-”键设定好日期;星期、时、分设定同上。
当设定好“分”后再按“确定”键，仪器将保留该时间，自动运行。
再按“选择”键退出该条目进入下一条目。
1.设定粉尘性质按“选择”键，移动光标至“粉尘性质”条目，按“+”“-”键，光标会在“煤尘”、“岩尘”、“水泥尘”之间来回移动，当选择采样对象是煤尘时，通过“+”“-”键，使光标移至“煤尘”，当再按下“选择键时退出该条目，进入下一条目并对采样对象“煤尘”确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 流量计转子的形态有球形、T字形等多种。应注意其不同 的读数位置，一般应读取转子（浮子）最大横径处所指示 的流量值。
• 4.抽气泵
• 抽气泵是采样器的主要部件。对其性能一般有如 下要求：
• （1）其采样流量平稳无波动，若有脉动气流，应 加稳流装置消除。
二、个体粉尘采样器
• 个体粉尘采样器是一类连续工作时间不少 于8h的计重粉尘采样器。具有采样流量小、 体积小和质量轻的特点。一般适用于个体 工班粉尘浓度采样。
• 工作原理、基本结构及组成与短时间大流 量采样器大同小异。
• 1.常见个体粉尘采样器的类型 • （1）旋风式个体粉尘采样器 • （2）惯性撞击式(冲击式) 个体粉尘采样器 • （3）向心冲击式个体粉尘采样器
• （2） 具有一定的负载能力，应不低于200Pa。 • （3） 应使采样头入口流量达到设计要求，采样
流量为15-40l/min。
• （4）使用寿命在设计抽气流量下不低于1000h。
• 目前常用的抽气泵主要有以下几种：
• 薄膜泵：
• 泵体多采用铝合金制成，由皮碗、轴杆等 组成。其优点是结构简单，易制造，价格 便宜，耗电量小；可通过调节轴杆长度改 变抽气流量；易于维修等。缺点是有脉动 气流，可采用双泵结构或加稳流装置来解 决；皮碗（薄膜）易老化，影响使用寿命； 有阀漏，降低了抽气效率。
• 常见故障及维护 • (1) 采样器不工作：检查电源开关；用万用表检查电池电
压；若电池电压正常，检查电路连接是否断开；电机是否 烧坏。 • (2) 电机工作，但调不到规定的采样流量：检查电池电压 是否偏低；流量调节电位器是否出问题；气路是否堵塞或 皱折；电机碳刷是否使用时间长而失效。 • (3) 电机工作，但无流量：检查气泵与流量计连接管是否 脱落；气泵或阀片是否损坏。 • (4) 计时器不工作：检查连接线是否断开；计时器是否损 坏。 • (5) 电池充不上电：检查电池电压，是否过放电；检查充 电插头有否输出电压；充电器内部电路是否有问题。 • (6) 若不使用，每隔一或二个月充放电一次，一般按充 电—放电—充电的程序充放电。 • (7) 粉尘采样器应按规定定期进行计量检定。
• （1）阻尘效率应符合规定。 • （2）阻力要小，可减少抽气泵的负载，省电； • （3）厚度均匀、质量要轻，以减少称量误差； • （4）.憎水性要强，在湿度较大的场所使用，易于干燥； • （5） 韧性要好，以防破裂，特别在采样器抽气流量大或
环境湿度大时更应符合这一要求；
• （6）粉尘样品需要作理化分析时，采样所用的滤膜应符 合理化分析的要求；
• （5）采样器充电与采样头处理 每次采样 结束后，要在地面上将采样器充足电。并 用酒精棉球对采样头各部件进行擦拭，凉 干后组装备用。
• 3.常见故障及处理 • （1） 电机不工作 • 检查电源开关是否损坏； • 用万用表检查电池电压是否过低；
• 2.个体粉尘采样器的使用 • （1）采样头的准备 • （2）流量校正 • （3）采样 采样人员佩戴采样器并将采样头固定
在采样人员胸前工作服上，然后打开主机电源开 关开始采样，同时计时器从00：00开始累计计时。 采样结束，计时器停止计时，并保存累计采样时 间。
• （4）采样结束 采样结束后，将载尘滤膜从采样 头中取出，放回原来滤膜袋中，再放入干燥器内 干燥。
• 几种常用的滤膜：
• 过氯乙烯纤维滤膜 ： 阻尘效率达99％以上， 阻力较小，一般抽气动力即可使用。质量 轻，憎水性强，韧性好，易干燥。另外还 可被醋酸丁酯等有机溶剂溶解，便于粉尘 分散度等分析。
• 近年来，多使用聚丙烯纤维滤膜测尘。
• 微孔滤膜 ：Βιβλιοθήκη • 阻尘效率高，有不同孔径的滤膜适合不同目的的 分析。如0.5μm滤膜可用于粉尘中微量元素分析； 0.8或1.2μm的用于石棉纤维计数。
• 使用的充电电池一般为镍镉电池组或镍氢 电池组。每次使用前后均应充足电。
• 6.稳流装置
• 各种抽气泵都会产生不同程度的脉动气流， 因此都必须采取措施，消除脉动气流。目 前一般在抽气泵前加装一个稳流盒或者将 抽气泵与稳流盒设计为一体形式。
• 7.计时器
• 我国生产的短时间粉尘采样器所配的计时 器，一般是在采样前设定采样时间，采样 器采样时计时器倒计时，当计时器显示为 “0”的同时，采样器自动停止采样。
粉尘浓度测定仪器(1)
• （二）基本结构 • 一般由以下几部分组成：
• 一般由以下几部分组成：采样头、滤料、流量计、 电机、抽气泵、电源、稳流装置、计时器等。
• 1.采样头
• 用于测定总粉尘浓度的采样头，结构简单，内装 一张滤膜。
• 测定呼吸性粉尘浓度的采样头，一般由两级组成， 第一级为预捕集器，采集非呼吸性粉尘，第二级 为滤膜捕集器，采集呼吸性粉尘。
• 测定呼吸性粉尘浓度的采样头有水平淘析 式、旋风分离式和冲击式三种 。
• 对采样头的设计，一般有以下要求： • ⑴ 入口直径或入口流速的要求 ； • ⑵ 呼吸性粉尘采样头应符合呼吸性粉尘分离标准曲线—
—A曲线或B曲线； • ⑶ 气密性要合格，质量要轻。
• 2.测尘滤膜
• 无论是总粉尘浓度还是呼吸性粉尘浓度测定，都要有一级 滤膜阻尘。对滤膜一般有如下要求：
• 玻璃纤维滤膜：
• 阻尘效率高，阻力也大。当作业场所空气温度大 于55℃时，过氯乙烯滤膜已不适用，可改用玻璃 纤维滤膜。
• 3.流量计
• 目前粉尘采样器上所用的流量计，基本上都是玻璃转子流 量计。
• 玻璃转子流量计是由一个锥形玻璃管和转子（浮子）组成。 锥形管上粗下细，有的中间还有一根起稳定转子作用的固 定杆。
• 刮板泵：
• 泵内有一偏心轴，上有至少３个刮板。 其 优点是抽气效率高，负载能力大，噪声小， 气流平稳等，不足之处是制造工艺比较复 杂，制造成本较高，耗能大，维修有一定 困难等。
• 扇叶泵：
• 优点是流量比较稳。缺点是负载能力差。
• 5.电机与电源
• 电机寿命一般为2000-5000h。煤矿用采样 器上的电机必须防爆。
