FLUENT软件简介
介绍计算流体力学通用软件——Fluent
介绍计算流体力学通用软件——Fluent专业品质权威编制人：______________审核人：______________审批人：______________编制单位：____________编制时间：____________序言下载提示：该文档是本团队精心编制而成，期望大家下载或复制使用后，能够解决实际问题。
文档全文可编辑，以便您下载后可定制修改，请依据实际需要进行调整和使用，感谢!同时，本团队为大家提供各种类型的经典资料，如办公资料、职场资料、生活资料、进修资料、教室资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等，想进修、参考、使用不同格式和写法的资料，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestyle materials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!介绍计算流体力学通用软件——Fluent介绍计算流体力学通用软件——Fluent一、引言计算流体力学（Computational Fluid Dynamics，简称CFD）是探究流体运动规律的一种数值计算方法，并通过计算机模拟流体在各种工况下的运动与交互作用。
FLUENT软件及其在我国的应用
FLUENT软件及其在我国的应用本文将介绍FLUENT软件及其在我国的应用。
FLUENT是一款流行的流体动力学模拟软件，广泛应用于流体流动、传热、燃烧等领域，在我国也得到了广泛的应用和发展。
FLUENT软件是由美国FLUENT公司开发的一款计算流体动力学（CFD）软件。
它基于先进的数值计算方法，可以模拟复杂流体流动、传热、燃烧等现象，被广泛应用于航空、航天、能源、环保、化工等领域。
FLUENT软件的发展历程可以追溯到1983年，当时FLUENT公司的创始人之一J.F.兴致勃勃地进行了流体动力学计算，并开发了FLUENT 的前身。
经过几十年的发展，FLUENT软件已经成为流体动力学模拟领域的佼佼者，被全球数百万工程师和科学家广泛使用。
FLUENT软件的功能特点包括：前后处理功能强大，可实现复杂几何形状的网格生成和自动加密；支持多种求解器，可实现稳态或瞬态模拟，包括不可压缩流、可压缩流、多相流等；支持多种物理模型，如传热、湍流、化学反应等；可输出丰富的结果数据，包括速度、压力、温度、浓度等。
FLUENT软件在我国的应用也非常广泛。
在智慧城市建设方面，FLUENT软件可以用于模拟城市气流场、温度场、污染物扩散等，为城市规划提供科学依据；在工业制造领域，FLUENT软件可帮助企业进行流体流动、传热、燃烧等过程的模拟和优化，提高生产效率和产品质量；在交通运输领域，FLUENT软件可用于车辆流动、空气动力学性能评估等，提高交通工具的效率和安全性。
以某城市热岛效应模拟为例，FLUENT软件可以用来模拟城市中的热气流分布、温度场和污染物扩散等情况。
通过模拟不同方案下的城市气候状况，可以为城市规划提供参考依据，优化城市空间布局和资源配置。
FLUENT软件在我国具有重要的应用价值和广阔的发展前景。
它不仅可以帮助企业提高产品性能和质量，还可以为我国的科研和设计工作提供强有力的支持。
随着我国科技创新的不断推进，FLUENT软件将在更多领域得到广泛应用，为我国的科技进步和社会发展做出更大的贡献。
FLUENT 软件简介
发动机子模型介绍： 1.喷雾模型
Fluent软件中对喷雾这类气液两相流问题的模拟主要 采用其自带的离散相模型(DPM——Discrete Phase Model)。Fluent提供了如5个喷嘴模型：
弹簧近似光滑法将任意两网格节点之间的连线理想地看成一条弹簧， 并通过近似弹簧的压缩或拉伸实现网格和计算域的改变。该方法网格 拓扑不变，无需网格的插值处理，对结构化（四边形、六面体）和非 结构化（三角形、四面体）网格同样适用。但不适合于大变形情况， 当计算区域变形较大时，变形后的网格质量变差，严重影响计算精度。 动态分层法在运动边界相邻处根据运动规律动态增加或减少网格层 数，以此来更新变形区域的网格。该方法适用于结构化网格，通过设 置适当的分层和缩减系数，更新后的网格依然为较为均匀的结构化网 格，对计算精度影响较小。对于运动域具有多自由度和任意变形情况， 该方法处理起来非常困难。 网格重生方法在整个网格更新区域内依据设定的最大和最小网格尺 寸判断需要进行网格重生的网格，并依据设置的更新频率进行网格重 生处理。该方法适用于非结构化网格，能够较好的应用于任意变形的 计算区域处理。
软件特点及用户对其优缺点评价
优点： (1 )功能强 ,适用面广。包括各种优化物理模型 ,如 :计算流体流动和热传导模 型 (包括自然对流、定常和非定常流动 ,层流 ,湍流 ,紊流 ,不可压缩和可压缩流动 , 周期流 ,旋转流及时间相关流等 ) ;辐射模型 ,相变模型 ,离散相变模型 ,多相流模型 及化学组分输运和反应流模型等。对每一种物理问题的流动特点 ,有适合它的数 值解法 ,用户可对显式或隐式差分格式进行选择 ,以期在计算速度、稳定性和精度 等方面达到最佳； (2 )高效 ,省时。Fluent将不同领域的计算软件组合起来 ,成为CFD计算机软件 群 ,软件之间可以方便地进行数值交换 ,并采用统一的前、后处理工具 ,这就省却 了科研工作者在计算方法、编程、前后处理等方面投入的重复、低效的劳动 ,而 可以将主要精力和智慧用于物理问题本身的探索上； (3 )建立了污染物生成模型。包括NOX 和ROX(烟尘 )生成模型。其中NOX 模型 能够模拟热力型、快速型、燃料型及由于燃烧系统里回燃导致的NOX的消耗。而 ROX 的生成是通过使用两个经验模型进行近似模拟 ,且只使用于紊流； (4 )适用范围广，FLUENT含有多种传热燃烧模型及多相流模型，可应用于从可 压到不可压、从低速到高超音速、从单相流到多相流、化学反应、燃烧、气固混 合等几乎所有与流体相关的领域； 缺点：二次开发用c语言不方便；
FLUENT软件简介
FLUENT软件简介FLUENT软件简介FLUENT软件产品特点及功能简介FLUENT简介在过去的⼆⼗多年间，FLUENT已成为了全球领先的商⽤流体分析软件，它采⽤流体动⼒学（CFD）的数值模拟技术，为全球范围内的各个⾏业的⼯程师提供流体问题的解决⽅案，是当今全球应⽤范围最⼴泛，功能强⼤的商业CFD软件。
FLUENT——值得信赖的CFD软件想起CFD，⼈们总会想起FLUENT，丰富的物理模型使其应⽤⼴泛，从机翼空⽓流动到熔炉燃烧，从⿎泡塔到玻璃制造，从⾎液流动到半导体⽣产，从洁净室到污⽔处理⼯⼚的设计，另外软件强⼤的模拟能⼒还扩展了在旋转机械，⽓动噪声，内燃机和多相流系统等领域的应⽤。
今天，全球数以千计的公司得益于FLUENT的这⼀⼯程设计与分析软件，它在多物理场⽅⾯的模拟能⼒使其应⽤范围⾮常⼴泛，是⽬前功能最全的CFD软件。
FLUENT因其⽤户界⾯友好，算法健壮，新⽤户容易上⼿等优点⼀直在⽤户中有着良好的⼝碑。
长期以来，功能强⼤的模块，易⽤性和专业的技术⽀持所有这些因素使得FLUENT成为企业选择CFD软件时的⾸选。
FLUENT——⽹格技术，数值技术，并⾏计算计算⽹格是任何CFD计算的核⼼，它通常把计算域划分为⼏千甚⾄⼏百万个单元，在单元上计算并存储求解变量，FLUENT使⽤⾮结构化⽹格技术，这就意味着可以有各种各样的⽹格单元：⼆维的四边形和三⾓形单元，三维的四⾯体核⼼单元、六⾯体核⼼单元、棱柱和多⾯体单元。
这些⽹格可以使⽤FLUENT的前处理软件AnsysMeshing⾃动⽣成，也可以选择在ICEM CFD⼯具中⽣成。
在⽬前的CFD市场， FLUENT以其在⾮结构⽹格的基础上提供丰富物理模型⽽著称，久经考验的数值算法和鲁棒性极好的求解器保证了计算结果的精度，新的NITA算法⼤⼤减少了求解瞬态问题的所需时间，成熟的并⾏计算能⼒适⽤于NT，Linux或Unix平台，⽽且既适⽤单机的多处理器⼜适⽤⽹络联接的多台机器。

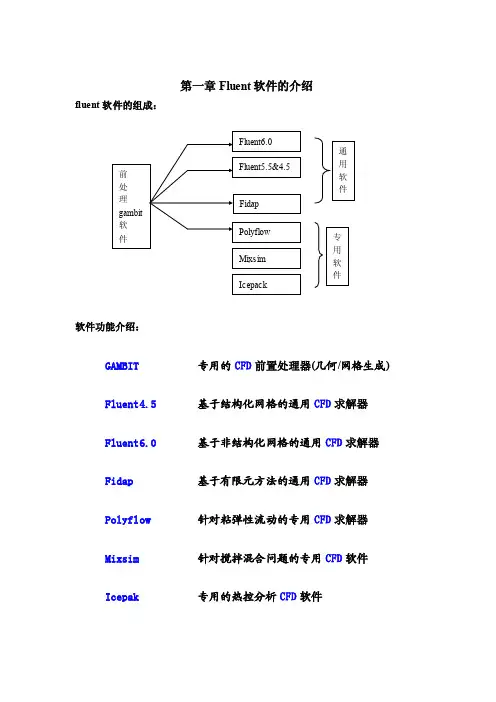

第一章Fluent软件的介绍
GAMBIT专用的CFD前置处理器(几何/网格生成) Fluent4.5 基于结构化网格的通用CFD求解器Fluent6.0 基于非结构化网格的通用CFD求解器Fidap 基于有限元方法的通用CFD求解器Polyflow针对粘弹性流动的专用CFD求解器Mixsim 针对搅拌混合问题的专用CFD软件Icepak 专用的热控分析CFD软件软件安装步骤：step 1: 首先安装exceed软件，推荐是exceed6.2版本，再装exceed3d,按提示步骤完成即可，提问设定密码等，可忽略或随便填写。
step 2: 点击gambit文件夹的setup.exe，按步骤安装；step 3: FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下；step 4：安装完之后，把x:\FLUENT.INC\ntbin\ntx86\gambit.exe命令符拖到桌面（x为安装的盘符）；step 5: 点击fluent源文件夹的setup.exe，按步骤安装；step 6: 从程序里找到fluent应用程序，发到桌面上。
注：安装可能出现的几个问题：1.出错信息“unable find/open license.dat"，第三步没执行；2.gambit在使用过程中出现非正常退出时可能会产生*.lok文件，下次使用不能打开该工作文件时，进入x:\FLUENT.INC\ntbin\ntx86\，把*.lok文件删除即可；3.安装好FLUENT和GAMBIT最好设置一下用户默认路径，推荐设置办法，在非系统分区建一个目录，如d:\usersa） win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改；b） xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查。
FLUENT基础知识总结
FLUENT基础知识总结Fluent是一种专业的计算流体动力学软件，广泛应用于工程领域，用于模拟流体动力学问题。
下面是关于Fluent软件的基础知识总结。
1. Fluent软件概述：Fluent是一种基于有限体积法的流体动力学软件，可用于模拟和分析包括流体流动、传热、化学反应等在内的多种物理现象。
它提供了强大的求解器和网格生成工具，可处理各种复杂的流体问题。
2.求解器类型：Fluent软件提供了多种类型的求解器，用于求解不同类型的流体动力学问题。
其中包括压力-速度耦合求解器、压力-速度分离求解器、多相流求解器等。
用户可以根据具体的问题选择合适的求解器进行模拟计算。
3.网格生成：网格生成是流体模拟中的重要一步，它将复杂的物理几何体离散化成小的几何单元，用于计算流体动力学的变量。
Fluent提供了丰富的网格生成工具，包括结构化网格和非结构化网格。
用户可以通过手动创建网格或使用自动网格生成工具来生成合适的网格。
4.区域设置：在使用Fluent进行模拟计算之前，需要对模拟区域进行设置。
区域设置包括定义物理边界条件、初始化流场参数、设定物理模型参数等。
这些设置将直接影响到最终的模拟结果，因此需要仔细调整和验证。
5.模拟计算过程：模拟计算的过程主要包括输入网格、设置求解器和边界条件、迭代求解控制以及输出结果。
在模拟过程中，用户可以根据需要对物理模型参数、网格精度等进行调整，以获得准确的计算结果。
6.模型与边界条件：Fluent提供了多种物理模型和边界条件设置，包括连续介质模型、湍流模型、辐射模型、化学反应模型等。
用户可以根据具体问题选择合适的模型和边界条件，并根据需要进行参数调整。
7.结果分析：模拟计算结束后，用户可以对计算结果进行分析和后处理。
Fluent提供了丰富的后处理工具，可以对流动场、温度场、压力场等进行可视化展示、数据提取和统计分析。
这有助于用户深入理解流体动力学问题并作出合理的决策。
8.并发计算：Fluent支持并发计算，即使用多台计算机进行模拟计算，以提高计算速度和效率。
Fluent软件的介绍
第一章Fluent 软件的介绍fluent 软件的组成：软件功能介绍：GAMBIT 专用的CFD 前置处理器(几何/网格生成) 基于结构化网格的通用CFD 求解器 基于非结构化网格的通用CFD 求解器 Fidap 基于有限元方法的通用CFD 求解器 Polyflow 针对粘弹性流动的专用CFD 求解器 Mixsim 针对搅拌混合问题的专用CFD 软件 Icepak专用的热控分析CFD 软件软件安装步骤：step 1: 首先安装exceed软件，推荐是版本，再装exceed3d,按提示步骤完成即可，提问设定密码等，可忽略或随便填写。
step 2: 点击gambit文件夹的，按步骤安装；step 3: FLUENT和GAMBIT需要把相应文件拷贝到license目录下；step 4：安装完之后，把x:\\ntbin\ntx86\命令符拖到桌面（x为安装的盘符）；step 5: 点击fluent源文件夹的，按步骤安装；step 6: 从程序里找到fluent应用程序，发到桌面上。
注：安装可能出现的几个问题：1.出错信息“unable find/open "，第三步没执行；2.gambit在使用过程中出现非正常退出时可能会产生*.lok文件，下次使用不能打开该工作文件时，进入x:\\ntbin\ntx86\，把*.lok文件删除即可；3.安装好FLUENT和GAMBIT最好设置一下用户默认路径，推荐设置办法，在非系统分区建一个目录，如d:\usersa） win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改；b） xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查。
几种主要文件形式：jou文件-日志文档，可以编辑运行；dbs文件-gambit工作文件；msh文件-从gambit输出得网格文件；cas文件-经fluent定义后的文件；dat文件-经fluent计算数据结果文件。
FLUENT软件简单介绍
FLUENT软件简单介绍FLUENT是一种流体力学仿真软件，由美国ANSYS公司开发。
它提供了先进的流体流动和传热分析功能，广泛应用于各个领域，包括汽车工业、航空航天、能源和环境等。
FLUENT的主要功能包括流体流动分析、传热分析、压力分析以及结构力学分析等，可以帮助工程师和设计师进行流体流动问题的解决和优化，提高产品设计的效率和性能。
FLUENT的用户界面简洁直观，提供了丰富的前后处理工具和可视化功能，使用户能够方便地设置仿真模型、设定边界条件、运行仿真计算，并对结果进行分析和展示。
FLUENT支持多种模型和求解方法的选择，用户可以根据具体需求来选择适合的方法来进行仿真计算。
此外，FLUENT还提供了丰富的物性数据和材料模型库，用于模拟不同流体和材料的性质和行为。
FLUENT的应用领域非常广泛。
在汽车工业中，FLUENT可以模拟车辆的气动特性和燃烧过程，用于改善车辆的空气动力性能和燃烧效率。
在航空航天领域，FLUENT可以仿真飞机的气动力学表现和燃烧过程，用于改善飞机的飞行性能和燃烧效率。
在能源领域，FLUENT可以模拟电站的热力循环和传热过程，用于提高电力发电效率。
在环境领域，FLUENT可以模拟气候变化、水质污染和废气排放等问题，用于评估和优化环境影响。
总之，FLUENT是一款功能强大的流体力学仿真软件，提供了先进的流体流动和传热分析功能。
它在各个领域都有广泛的应用，可以帮助工程师和设计师解决复杂的流体流动问题和优化产品设计。
通过使用FLUENT，可以提高工程设计的效率和性能，降低开发成本和风险，推动科技进步和工程技术的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FLUENT软件包简介
FLUENT通用CFD软件包，用来模拟从不可压缩到高度可压缩范围内的复杂流动。
由于采用了多种求解方法和多重网格加速收敛技术，因而FLUENT能达到最佳的收敛速度和求解精度。
灵活的非结构化网格和基于解的自适应网格技术及成熟的物理模型，使FLUENT在转捩与湍流、传热与相变、化学反应与燃烧、多相流、旋转机械、动/变形网格、噪声、材料加工、燃料电池等方面有广泛应用。
FLUENT软件具有以下特点：
☆FLUENT软件采用基于完全非结构化网格的有限体积法，而且具有基于网格节点和网格单元的梯度算法；
☆定常/非定常流动模拟，而且新增快速非定常模拟功能；
☆FLUENT软件中的动/变形网格技术主要解决边界运动的问题，用户只需指定初始网格和运动壁面的边界条件，余下的网格变化完全由解算器自动生成。
网格变形方式有三种：弹簧压缩式、动态铺层式以及局部网格重生式。
其局部网格重生式是FLUENT所独有的，而且用途广泛，可用于非结构网格、变形较大问题以及物体运动规律事先不知道而完全由流动所产生的力所决定的问题；
☆FLUENT软件具有强大的网格支持能力，支持界面不连续的网格、混合网格、动/变形网格以及滑动网格等。
值得强调的是，FLUENT软件还拥有多种基于解的网格的自适应、动态自适应技术以及动网格与网格动态自适应相结合的技术；☆FLUENT软件包含三种算法：非耦合隐式算法、耦合显式算法、耦合隐式算法，是商用软件中最多的；
☆FLUENT软件包含丰富而先进的物理模型，使得用户能够精确地模拟无粘流、层流、湍流。
湍流模型包含Spalart-Allmaras模型、k-ω模型组、k-ε模型组、雷诺应力模型(RSM)组、大涡模拟模型(LES)组以及最新的分离涡模拟(DES)和V2F模型等。
另外用户还可以定制或添加自己的湍流模型；
☆适用于牛顿流体、非牛顿流体；
☆含有强制/自然/混合对流的热传导，固体/流体的热传导、辐射；
☆化学组份的混合/反应；
☆自由表面流模型，欧拉多相流模型，混合多相流模型，颗粒相模型，空穴两相流模型，湿蒸汽模型；
☆融化溶化/凝固；蒸发/冷凝相变模型；
☆离散相的拉格朗日跟踪计算；
☆非均质渗透性、惯性阻抗、固体热传导，多孔介质模型（考虑多孔介质压力突变）；
☆风扇，散热器，以热交换器为对象的集中参数模型；
☆惯性或非惯性坐标系，复数基准坐标系及滑移网格；
☆动静翼相互作用模型化后的接续界面；
☆基于精细流场解算的预测流体噪声的声学模型；
☆质量、动量、热、化学组份的体积源项；
☆丰富的物性参数的数据库；
☆磁流体模块主要模拟电磁场和导电流体之间的相互作用问题；
☆连续纤维模块主要模拟纤维和气体流动之间的动量、质量以及热的交换问题；☆高效率的并行计算功能，提供多种自动/手动分区算法；内置MPI并行机制大幅度提高并行效率。
另外，FLUENT特有动态负载平衡功能，确保全局高效并行计算；
☆FLUENT软件提供了友好的用户界面，并为用户提供了二次开发接口（UDF）；☆FLUENT软件采用C/C++语言编写，从而大大提高了对计算机内存的利用率。
--------------------------------------------------------------------------------
FLUENT是目前国际上比较流行的商用CFD软件包，在美国的市场占有率为60%。
举凡跟流体，热传递及化学反应等有关的工业均可使用。
它具有丰富的物理模型、先进的数值方法以及强大的前后处理功能，在航空航天、汽车设计、石油天然气、涡轮机设计等方面都有着广泛的应用。
其在石油天然气工业上的应用包括：燃烧、井下分析、喷射控制、环境分析、油气消散/聚积、多相流、管道流动等等。
Fluent的软件设计基于CFD软件群的思想，从用户需求角度出发，针对各种复杂流动的物理现象，FLUENT软件采用不同的离散格式和数值方法，以期在特定的领域内使计算速度、稳定性和精度等方面达到最佳组合，从而高效率地解决各个领域的复杂流动计算问题。
基于上述思想，Fluent开发了适用于各个领域的流动模拟软件，这些软件能够模拟流体流动、传热传质、化学反应和其它复杂的物理现象，软件之间采用了统一的网格生成技术及共同的图形界面，而各软件之间的区别仅在于应用的工业背景不同，因此大大方便了用户。
其各软件模块包括：
GAMBIT——专用的CFD前置处理器，FLUENT系列产品皆采用FLUENT公司自行研发的Gambit前处理软件来建立几何形状及生成网格，是一具有超强组合建构模型能力之前处理器，然后由Fluent进行求解。
也可以用ICEM CFD进行前处理，由TecPlot进行后处理。
Fluent5.4——基于非结构化网格的通用CFD求解器，针对非结构性网格模型设计，是用有限元法求解不可压缩流及中度可压缩流流场问题的CFD软件。
可应用的范围有紊流、热传、化学反应、混合、旋转流（rotating flow）及震波（shocks）
等。
在涡轮机及推进系统分析都有相当优秀的结果，并且对模型的快速建立及shocks处的格点调适都有相当好的效果。
（目前是6.0，含turbo模块）
Fidap——基于有限元方法的通用CFD求解器，为一专门解决科学及工程上有关流体力学传质及传热等问题的分析软件，是全球第一套使用有限元法于CFD领域的软件，其应用的范围有一般流体的流场、自由表面的问题、紊流、非牛顿流流场、热传、化学反应等等。
FIDAP本身含有完整的前后处理系统及流场数值分析系统。
对问题整个研究的程序，数据输入与输出的协调及应用均极有效率。
Polyflow——针对粘弹性流动的专用CFD求解器，用有限元法仿真聚合物加工的CFD软件，主要应用于塑料射出成形机，挤型机和吹瓶机的模具设计。
Mixsim——针对搅拌混合问题的专用CFD软件，是一个专业化的前处理器，可建立搅拌槽及混合槽的几何模型，不需要一般计算流力软件的冗长学习过程。
它的图形人机接口和组件数据库，让工程师直接设定或挑选搅拌槽大小、底部形状、折流板之配置，叶轮的型式等等。
MixSim随即自动产生3维网络，并启动FLUENT做后续的模拟分析。
Icepak——专用的热控分析CFD软件，专门仿真电子电机系统内部气流，温度分布的CFD分析软件，特别是针对系统的散热问题作仿真分析，藉由模块化的设计快速建立模型。
