用摇表测电动机好坏

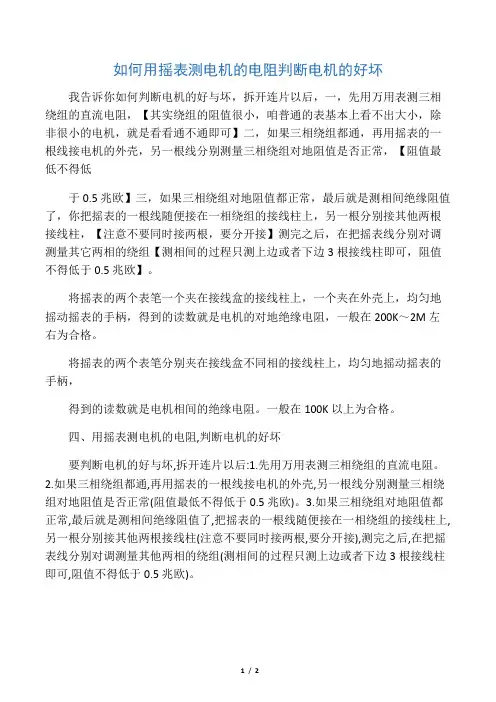

如何用摇表测电机的电阻判断电机的好坏
如何用摇表测电机的电阻判断电机的好坏我告诉你如何判断电机的好与坏，拆开连片以后，一，先用万用表测三相绕组的直流电阻，【其实绕组的阻值很小，咱普通的表基本上看不出大小，除非很小的电机，就是看看通不通即可】二，如果三相绕组都通，再用摇表的一根线接电机的外壳，另一根线分别测量三相绕组对地阻值是否正常，【阻值最低不得低于0.5兆欧】三，如果三相绕组对地阻值都正常，最后就是测相间绝缘阻值了，你把摇表的一根线随便接在一相绕组的接线柱上，另一根分别接其他两根接线柱，【注意不要同时接两根，要分开接】测完之后，在把摇表线分别对调测量其它两相的绕组【测相间的过程只测上边或者下边3根接线柱即可，阻值不得低于0.5兆欧】。
将摇表的两个表笔一个夹在接线盒的接线柱上，一个夹在外壳上，均匀地摇动摇表的手柄，得到的读数就是电机的对地绝缘电阻，一般在200K～2M左右为合格。
将摇表的两个表笔分别夹在接线盒不同相的接线柱上，均匀地摇动摇表的手柄，得到的读数就是电机相间的绝缘电阻。
一般在100K以上为合格。
四、用摇表测电机的电阻,判断电机的好坏要判断电机的好与坏,拆开连片以后:1.先用万用表测三相绕组的直流电阻。
2.如果三相绕组都通,再用摇表的一根线接电机的外壳,另一根线分别测量三相绕组对地阻值是否正常(阻值最低不得低于0.5兆欧)。
3.如果三相绕组对地阻值都正常,最后就是测相间绝缘阻值了,把摇表的一根线随便接在一相绕组的接线柱上,另一根分别接其他两根接线柱(注意不要同时接两根,要分开接),测完之后,在把摇表线分别对调测量其他两相的绕组(测相间的过程只测上边或者下边3根接线柱即可,阻值不得低于0.5兆欧)。
将摇表的两个表笔一个夹在接线盒的接线柱上,一个夹在外壳上,均匀地摇动摇表的手柄,得到的读数就是电机的对地绝缘电阻,一般在200K～2M左右为合格。
将摇表的两个表笔分别夹在接线盒不同相的接线柱上,均匀地摇动摇表的手柄,得到的读数就是电机相间的绝缘电阻。

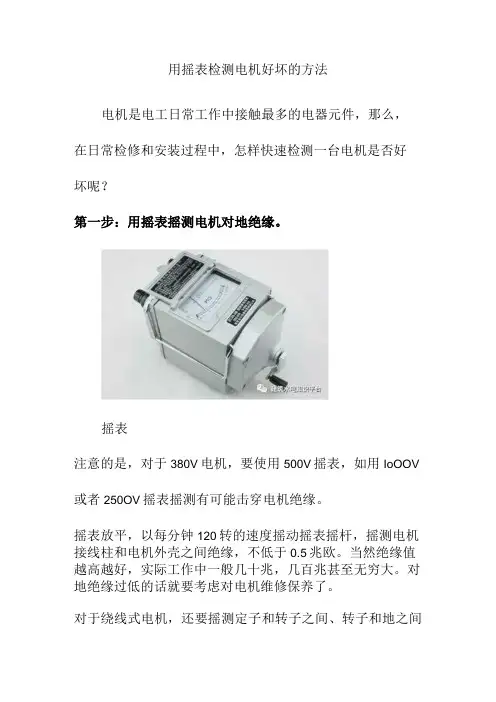

用摇表检测电机好坏的方法
用摇表检测电机好坏的方法
电机是电工日常工作中接触最多的电器元件，那么，在日常检修和安装过程中，怎样快速检测一台电机是否好
坏呢？
第一步：用摇表摇测电机对地绝缘。
摇表
注意的是，对于380V电机，要使用500V摇表，如用IoOOV 或者250OV摇表摇测有可能击穿电机绝缘。
摇表放平，以每分钟120转的速度摇动摇表摇杆，摇测电机接线柱和电机外壳之间绝缘，不低于0.5兆欧。
当然绝缘值越高越好，实际工作中一般几十兆，几百兆甚至无穷大。
对地绝缘过低的话就要考虑对电机维修保养了。
对于绕线式电机，还要摇测定子和转子之间、转子和地之间
的绝缘合格。
对于高压电机的摇测，一般用250OV摇表,绝缘值不应低于IMQ/KV,比如IOKV电机，对地绝缘值应不低于10兆欧。
第二步：用万用表测量三相阻值是否平衡。
如果不拆除电机连接片的话，星形连接电机，可测量每相和星点之间阻值，三相阻值要基本相等。
角形连接电机，可三相两两测量，阻值要基本相等。
如果测量电机三相阻值严重不平衡，就有可能存在匝间短路。
第三步：还要检查电机的机械部件。
比如轴承的好坏，电机是否扫膛。
可在电机空载情况下，手动盘转，观察电机转动是否轻灵，有无异响。
如果以上检查均没有异常的话，就可以给电机上电实验了。
上电以后，观察电机运行是否平稳无振动。
测量电流是否正常。
万用表如何检测电机的好坏
万用表如何检测电机的好坏一、迅速判断电机好坏的方法：1、用万用表测量电机三相绕组的直流电阻，三次测量的结果越接近越好，在2%以内绕组电阻合格，相差10%以上时，电阻小的一相可能发生了匝间短路。
2、用500v绝缘摇表测量三相绕组相间绝缘电阻和对地（对机壳）绝缘电阻，长期存放的电机各项绝缘电阻要0.5兆欧以上为好电机，可以使用。
0.1兆欧以上不足0.5兆欧说明电机已经受潮，要烘干处理后才可以使用。
绝缘电阻很低的说明绝缘已经损坏。
3、转动电机转子，应该轻松自如，并且没有杂音和摩擦声，说明轴承和气隙正常。
1、对地阻值（用欧姆档的高档位）：电动机绕组（三相）与外壳之间的绝缘电阻，一般要求达到2M以上，在潮湿，酸碱等环境下使用的可以酌情降低要求，一般不得低于0.5M。
2、相间阻值（用欧姆档的高档位）：不同相绕组间的绝缘电阻，一般要求达到2M以上，在潮湿，酸碱等环境下使用的可以酌情降低要求，一般不得低于0.5M。
3、三相阻值（用欧姆档的低档位）：三相绕组的本身阻值，要求三相绕组的阻值大致平衡（用数字表测量方可得到准确数据，电动机容量不同要求不同，一般要求不超过2%）。
三、如何检测电机的好坏？1、摇表摇，500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应该在0.5M欧以上就说明没有对地短路。
2、万用表测：测A/B/C三相间的阻值，是否相等，应该是差不多，差的太多也能转，但是用不长了，记住电机越大，阻值越小！但是不能三相都为0欧，除非你是特别大，如50KW 以上的电机！记住如果是调速电机的6个端子阻值可不一样哟！3、检查轴承、风扇，一般缠电机就让全换了！因为有时候轴承抱死也会烧电机的哟！4、电机的空载电流一般为额定电流的10％～50％，有时电机空转电流还为零哟！5、电机额定电流运行时，是满负荷运行，输出功率基本为100％。
运行电流小，说明电机输出功率变小，是轻负载运行。
6、没有三相电，找一个洗衣机的启动电容，接220V也可转哟！四、如何检测单相电机的好坏？用500V兆欧表测量电动机绕组与外壳的绝缘电阻，不应。
电机好坏的查看和差异办法
电机好坏的查看和差异办法
一、假定查看沟通三相电机的好坏1、摇表摇，500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应当在0.5M 欧以上就阐明没有对地短路（烟台电机修补）。
2、万用表测：测A/B/C三相间的阻值，是不是持平，应当是差不多，差的太多也能转，可是用不长了，记住电机越大，阻值越小!可是不能三相都为0欧，除非你是分外大，如50KW以上的电机!记住假定是调速电机的6个端子阻值可纷歧样哟!3、查看轴承、电扇，通常缠电机就让全换了!由于有时分轴承抱死也会烧电机的哟!4、电机的空载电流转常为额外电流的十%～50%，有时电机空转电流还为零哟!
5、电机额外电流作业时，是满负荷作业，输出功率根柢为十0%。
作业电流小，阐明电机输出功率变小，是轻负载作业。
二、怎样查看沟通单相电机的好坏用500V兆欧表丈量电动机绕组与外壳的绝缘电阻，不该小于0.5兆欧;用万用表丈量绕组各引线，没有断线;上述都契合央求，电动机便是好的。
查看电容器的好坏用指针万用表便当些(也有带电容档的数字表，可直接丈量)。
将万用表拨到1K或十K电阻档，测电容器的2个引线，表针活络向右偏转后逐步回到左面电容器是好的;一贯倾向右侧阐明电容器被击穿了;指针不动则电容器内部断线或没有容量了。
用这种办法只能差异电
容器的好坏.三.直流电机的好坏先看看有无断线，测测电阻是不是正常。
假定是有刷直流马达的话，能够让转子旋转，用万用表测输出的直流电是不是正常。
假定是无刷直流马达、而且三相引出，能够让转子旋转，用万用表测输出的交变电压是不是正常。
输出电压巨细和转速成正比。

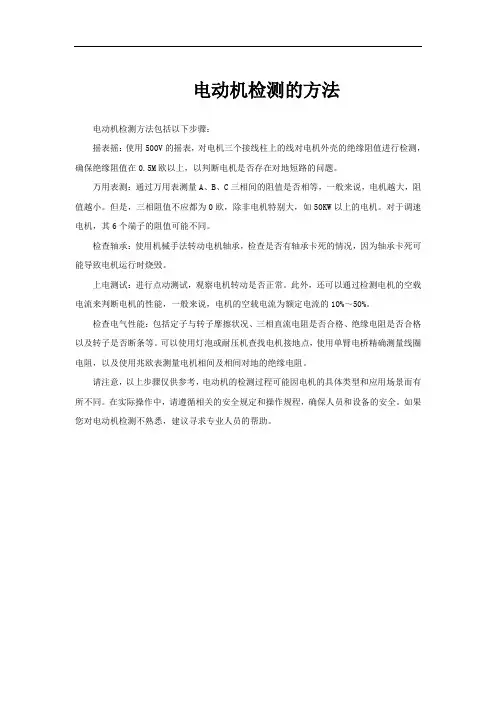

电动机检测的方法
电动机检测的方法
电动机检测方法包括以下步骤：
摇表摇：使用500V的摇表，对电机三个接线柱上的线对电机外壳的绝缘阻值进行检测，确保绝缘阻值在0.5M欧以上，以判断电机是否存在对地短路的问题。
万用表测：通过万用表测量A、B、C三相间的阻值是否相等，一般来说，电机越大，阻值越小。
但是，三相阻值不应都为0欧，除非电机特别大，如50KW以上的电机。
对于调速电机，其6个端子的阻值可能不同。
检查轴承：使用机械手法转动电机轴承，检查是否有轴承卡死的情况，因为轴承卡死可能导致电机运行时烧毁。
上电测试：进行点动测试，观察电机转动是否正常。
此外，还可以通过检测电机的空载电流来判断电机的性能，一般来说，电机的空载电流为额定电流的10%～50%。
检查电气性能：包括定子与转子摩擦状况、三相直流电阻是否合格、绝缘电阻是否合格以及转子是否断条等。
可以使用灯泡或耐压机查找电机接地点，使用单臂电桥精确测量线圈电阻，以及使用兆欧表测量电机相间及相间对地的绝缘电阻。
请注意，以上步骤仅供参考，电动机的检测过程可能因电机的具体类型和应用场景而有所不同。
在实际操作中，请遵循相关的安全规定和操作规程，确保人员和设备的安全。
如果您对电动机检测不熟悉，建议寻求专业人员的帮助。
摇测电动机绝缘步骤
摇测电动机绝缘步骤
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
摇测电动机绝缘步骤：
1、选用合格且合适的摇表，对于额定电压500V以上电动机选用1000-2500V 摇表，对于额定电压500V以下选用500V摇表。
使用前检查兆欧表是否完好将兆欧表水平且平稳放置，检查指针偏转情况：将 E、L 两端开路，以约 120r/min 的转速摇动手柄，观测指针是否指到“∞”处；然后将 E、L 两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。
2、测量前，必须验明并确认被测设备三相确无电压，也无突然来电的可能性
3、测量电机或设备绝缘电阻时，E 端接电机或设备外壳，L 端接被测绕组的一端；
4、由慢到快摇动手柄，直到转速达 120r/min 左右，保持手柄的转速均匀、稳定，一般转动 1 min ，待指针稳定后读数
5、即500V以下电动机遥测绝缘电阻在Ω以上为合格。
6、测量结束后，应将被测设备充分放电
7、将摇测的绝缘数进行记录并汇报班长。
注意：变频电机摇绝缘时必须将变频器上的电机电源线解离，方可摇绝缘。
否则会烧毁变频器。
摇表的使用方法
摇表使用方法摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5、测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min 后，取读数，以便躲开吸收电流的影响。
8、测试过程中两手不得同时接触两根线。
9、测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
10、雷电时，严禁测试线路绝缘。
问题集：380伏电动机一般用500伏或1000伏兆欧表。
摇表是靠自身发电产生电流来测量电阻的，被测物体不得带电，测试前就要先放电，不然会影响测试结果。
请问用摇表测负载的绝缘电阻标准是多少?一般测量超过1MΩ就合符低压设备绝缘要求。
现在的标准好像是380v 0.5M以上。
摇表兆欧表的工作原理应用注意事项
兆欧表的工作原理、应用及注意事项一、兆欧表外形兆欧表俗称摇表、绝缘摇表或麦格表。
兆欧表主要用来测量电气设备的绝缘电阻，如：电动机、电器线路的绝缘电阻，判断设备或线路有无漏电现象、绝缘损坏或短路(见图1所示)。
二、兆欧表的工作原理与线路与兆欧表表针相连的有两个线圈，一个同表内的附加R串联；另一个和被测电阻R串联，然后一起接到手摇发电机上。
当手摇动发电机时，两个线圈中同时有通过，在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度，这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小(见图2所示)。
三、兆欧表的使用1.正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择。
测量500V以下的设备，选用500V或1000V的兆欧表；额定电压在500V以上的设备，应选用1000V或2500V的兆欧表；对于绝缘子、母线等要选用2500V或3000V兆欧表。
2.使用前检查兆欧表是否完好2.1 兆欧表在使用前放置要求兆欧表在使用前应放置在平稳的地方，检查指针偏转情况，以免在摇动手柄时，因表身抖动和倾斜产生较大的测量误差 (见图8所示)。
2.2 兆欧表在使用前的开路试验使用兆欧表前，应先将E、L两端开路，以约120r/min的转速摇动手柄，观测指针是否指到“∞”处。
正常时，兆欧表指针应指“∞”值上(见图9所示)。
2.3 兆欧表在使用前的短路试验将E、L两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。
正常时，兆欧表指针应揩“O”，值上(见图10所示)。
3．兆欧表测量电器线路与电缆示意(1)兆欧表在测量时，还需注意摇表上“L”端子通入电气设备的带电体一端，而标有“E”接地的端子应接配电设备的外壳或接电动机外壳或地线，如图3所示。
如果测量电缆的绝缘电阻时，除把兆欧表“接地”端接入电气设备地之外，另一端接线路后，还需再将电缆芯之间的内层绝缘物接“保护环”，以消除因表面漏电而引起的读数误差，如图4所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用摇表测电动机好坏文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
用摇表测电动机好坏
用万用表为什么不能测量电机，必须用摇表?
答:因为万用表里供测量电阻所使用的电源最高是9V,而电机是工作在220V或
380V的交流电压下,其脉冲峰波达500多伏特.而兆欧表(摇表)的供电电压是500V,只要在500V的电压下线圈的相与相间、相与地间的漏电微弱(包括容性电流),那么电机就是合格的了.普通万用表只能测几十千欧的电阻(指针在刻度盘1/3-2/3的范围内最准确),用它去测上兆欧的电阻,表笔动没动你都不大察觉得出(万用表测电阻时,它的刻度是不均匀的,上百上千欧的只占刻度盘右边一小点位置).
绝缘电阻表(兆欧表)使用方法:
现代生活日新月异,人们一刻也离不开电。
在用电过程中就存在着用电安全问题,
在电器设备中,例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高(一般为兆欧级)。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,
否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备:
(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
(4)测量前要检查兆欧表是否处于正常工作状态,主要检查其"0"和"∞"两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在"0"位置,开路时应指在"∞"位置。
(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个:一个为"L"(line)即线端,一个"E"(earth)即为地端,再一个"G"即屏蔽端(也叫保护环),一般被测绝缘电阻都接在"L""E"端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与"G"端相连接。
这样漏电流就经由屏蔽端"G"直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮"G",因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的"G"端相连。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注意"L"和"E"端不能接反,正确的接法是:"L"线端钮接被测设备导体,"E"地端钮接地的设备外壳,"G"屏蔽端接被测设备的绝缘部分。
如果将"L"和"E"接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经"L"流进测量线圈,使"G"失去屏蔽作用而给测量带来很大误差。
另外,因为"E"端内部引线同外壳的绝缘程度比"L"端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,"E"端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当"L"与"E"接反时,"E"对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
由此可见,要想准确地测量出电气设备等的绝缘电阻,必须对兆欧表进行正确的使用,否则,将失去了测量的准确性和可靠性。
问题:电动机的绝缘电阻如何用摇表检查?
答:摇表的一端(L端)与电动机的其中一端接线柱相连，另一端(E端)与地相连，用每秒2圈的速度进行摇转，摇表电阻要大于等于电动机的额定电压除以1000为正常，小于时证明电动机故障。
(三相都要单独摇)
绝缘电阻测试仪又称兆欧表、摇表、梅格表。
绝缘电阻表主要由三部分组成。
第一是直流高压发生器，用以产生一直流高压。
第二是测量回路。
第三是显示。
(1)直流高压发生器
测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V…
直流高压的产生一般有三种方法。
第一种手摇发电机式。
目前我国生产的兆欧表约80%是采用这种方法(摇表名称来源)。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
(2)测量回路
在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。
另一个方法是用线性电流表作为测量和显示。
前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处，电流线圈正好在磁通密度最强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。
当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。
这样就达到了非线性的矫正。
一般兆欧表表头的阻值显示需要跨几个数量级。
但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。
从
而达到在小电阻值时产生分流作用。
在高电阻时不产生分流，从而使阻值显示达到几个数量级。
