2020-2021年 中考化学化学图像题汇编20篇(附带答案解析)经典
2020-2021年中考化学化学图像题汇编20篇(附带答案解析)经典一、中考化学图像题汇编1．下列实验操作与图象关系对应正确的是（）选项A B C D操作NaOH溶液中不断加水稀释水电解生成氢气与氧气向等量的稀硫酸中加入足量的镁、铝用等质量、等质量分数的过氧化氢溶液制取氧气图象A．A B．B C．C D．D【来源】2019年河南省天宏大联考中考二模化学试题【答案】D【解析】【分析】【详解】A、NaOH溶液中不断加水稀释，溶液的pH会逐渐变小，随着水的不断加入，溶液的pH无限的接近7，但不会等于7，更不会小于7，故A不正确；B、电解水生成氢气和氧气的体积比是2：1，不是质量比，故B不正确；C、向等量的稀硫酸中加入足量的镁、铝，镁、铝过量，按稀硫酸的质量算，稀硫酸质量相等，则生成的氢气质量相等，故C不正确；D、过氧化氢分解生成水和氧气，有催化剂反应较快，无催化剂反应较慢，催化剂不改变生成物质的质量，故D正确。
故选D。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是A ．B ．C ．D ．【答案】D 【解析】 【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
故选D 。
3．向一定量Ba （OH ）2溶液中逐渐加入CuSO 4溶液至过量。
则下列图像中正确的是（ ）A．B．C．D．【答案】C【解析】【分析】【详解】A、Ba（OH）2溶液显碱性，图像起点pH应该大于7，故错误；B、向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，恰好反应完全就不再生成沉淀，故错误；C、导电性和溶液中的离子浓度有关，向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，随着反应进行，导电性减弱，恰好完全反应时导电性几乎为零，继续加入硫酸铜溶液时，导电性增强，故正确；D、Ba（OH）2溶液中有水，水的质量起点不是0，故错误；故选：C。
4．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。
故选D。
5．下列各选项与如图所示曲线相符的是（）选项横坐标纵坐标A向一定量稀硫酸中加入锌粉的质量溶液中氢元素的质量B向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量产生气体的质量C一定量的硫酸铜溶液中加入氯化钡生成沉定的质量生成沉定的质量D 在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体的质量溶液中溶质的质量分数A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、稀硫酸和锌反应生成硫酸锌和氢气，所以溶液中氢元素的质量先减小，待稀硫酸完全反应后，然后不变，不符合题意；B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，生成氯化钠和水，待氢氧化钠完全反应后，再与碳酸钠反应，生成氯化钠、二氧化碳和水，所以加入一定量的盐酸后，才会生成气体，一开始无气体产生，不符合题意；C、一定量的硫酸铜溶液中加入氯化钡生成硫酸钡沉淀，沉淀质量从零开始增加，待硫酸铜完全反应后，然后保持不变，符合题意；D、在一定温度下，向一定量的饱和硝酸钾溶液中加入硝酸钾固体，溶液已经达到饱和，不再溶解硝酸钾，溶液的质量分数不变，不符合题意。
故选C。
【点睛】本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
6．向装有过量锌粉的烧杯中加入一定质量 AgNO3和 Cu(NO3)2的混合溶液，烧杯中固体的质量随反应时间变化的情况如图所示。
下列说法正确的是（）A．t＜t2时，若向溶液中滴加稀盐酸，无明显变化B．t1时，溶液中金属离子有 2 种，固体中金属单质也有 2 种C．t3和 t5时，溶液中的溶质种类不同，金属单质种类也不同D．若向溶液中插入铝丝，铝丝表面有红色固体析出，则时间 t 的取值范围是：0＜t＜t4【答案】D【解析】【分析】【详解】A、t< t2时硝酸银没有完全反应,若向溶液中滴加稀盐酸溶液，稀盐酸和硝酸银会反应生成白色沉淀氯化银和硝酸钠，观察到产生白色沉淀，故A错误；B、t1时,溶液中金属离子有3种,银离子、铜离子和锌离子,固体中金属单质有2种,即过量的锌和反应生成的银,故B错误；C、t3时溶液中的溶质是硝酸锌和硝酸铜t5时溶质是硝酸锌,溶液中的溶质种类不同, 但t3和t5时金属单质种类相同，都是锌、银、铜，故C错误；D、若向溶液中插入铝丝,铝丝表面有红色固体析出说明溶液中有硝酸铜，0＜t＜t4溶液中都有硝酸铜， t 的取值范围是：0＜t＜t4，正确；故选：D【点睛】向装有过量锌粉的烧杯中加入一定质量AgNO3和Cu ( NO3 ) 2的混合溶液，锌先与硝酸银反应生成硝酸锌和银，反应后固体质量增大，再与硝酸铜反应生成硝酸锌和铜，反应后固体质量减小；7．下列图象能正确反映对应操作的是( )A．向一定质量的氯化钙溶液中加入碳酸钠溶液B．向一定量稀硫酸中不断加入氢氧化钡溶液C．用胃舒平[主要成分Al(OH)3 ]治疗胃酸过多时胃液pH的情况D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸【答案】B【解析】【分析】【详解】A、氯化钙溶液中加入碳酸钠溶液，一接触就会生成沉淀，所以沉淀应该从零开始，该选项对应关系错误；B、向一定量稀硫酸中不断加入氢氧化钡溶液，氢氧化钡和稀硫酸反应生成硫酸钡沉淀和水，随着反应进行，溶质质量减小，恰好完全反应时溶质质量为零，继续加入氢氧化钡溶液时，溶质质量增大，该选项对应关系正确；C、氢氧化铝是不溶于水的物质，不能最终使胃液呈碱性，该选项对应关系错误；D、氢氧化钡和稀硫酸反应生成硫酸钡沉淀和水，向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有沉淀生成，该选项对应关系错误。
故选B。
8．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸向相等质量的锌粉和铁粉中，分别加入相硝酸钾铜溶液同的稀盐酸A．A B．B C．C D．D【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序9．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
故选D。
【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。
10．下列图像不能正确反映其对应关系的是A．常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液B．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C．用等质量、等质量分数的过氧化氢溶液制取氧气D．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》 【答案】D 【解析】 【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B 正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C 正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D 错误。
故选：D 。
【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

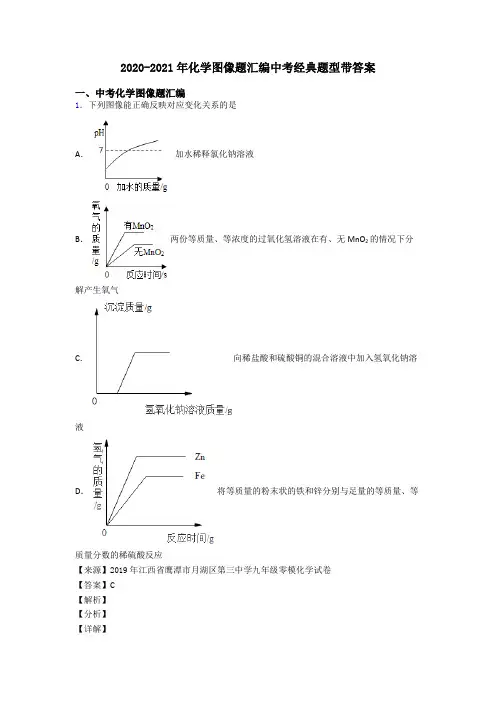

2020-2021年化学图像题汇编中考经典题型带答案
2020-2021年化学图像题汇编中考经典题型带答案一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图像能正确反映对应变化关系的是A．向一定量的稀硫酸溶液中滴加氢氧化钠至过量B．向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液C．将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中D．在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌【答案】D【解析】【分析】【详解】A、分析图象，起点pH大于7，溶液显碱性，该图象表示的是向一定量的氢氧化钠溶液滴加稀硫酸至过量，不符合题意；B、向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液，硫酸镁与氢氧化钡反应生成硫酸钡和氢氧化镁，因为硫酸钡是不溶于酸的白色沉淀，所以一滴加氢氧化钡溶液时就有白色沉淀产生，曲线的起点坐标应该是（0，0），与图中曲线不相符，不符合题意；C、将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中，则盐酸都完全反应，根据质量守恒定律，相同的盐酸所含的氢元素的质量相同，则产生的氢气质量相等，图中两曲线的高度应该一样，与图中曲线不相符，不符合题意；D、在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌。

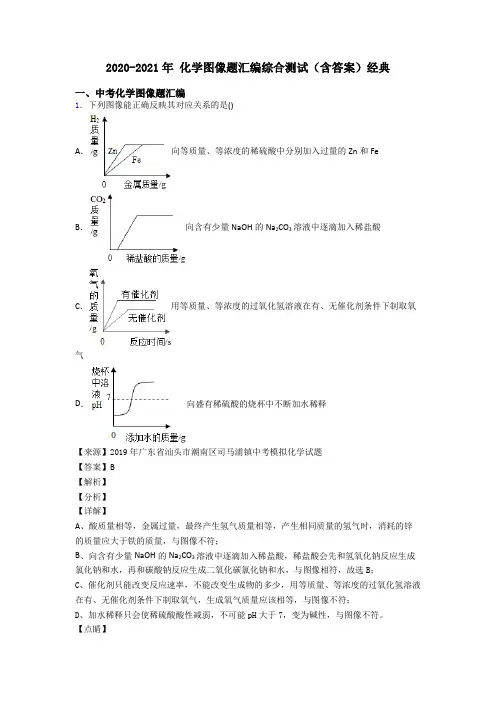

2020-2021年 化学图像题汇编综合测试(含答案)经典
2020-2021年化学图像题汇编综合测试（含答案）经典一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【来源】2019年广东省汕头市潮南区司马浦镇中考模拟化学试题【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

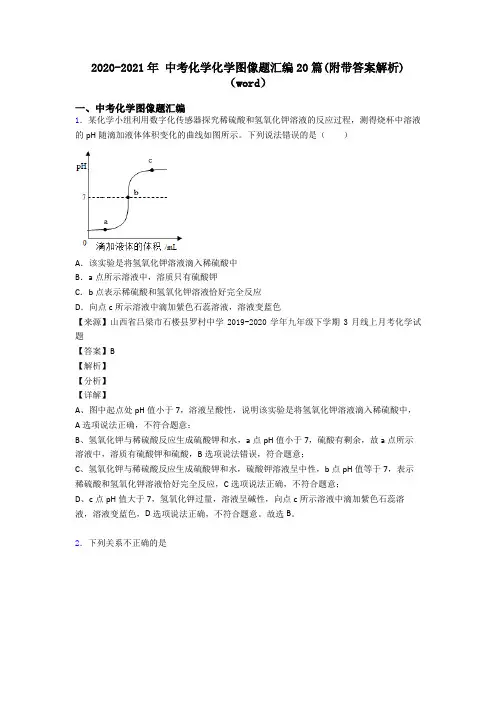

2020-2021年 中考化学化学图像题汇编20篇(附带答案解析)(word)
2020-2021年中考化学化学图像题汇编20篇(附带答案解析)（word）一、中考化学图像题汇编1．某化学小组利用数字化传感器探究稀硫酸和氢氧化钾溶液的反应过程，测得烧杯中溶液的pH随滴加液体体积变化的曲线如图所示。
下列说法错误的是（）A．该实验是将氢氧化钾溶液滴入稀硫酸中B．a点所示溶液中，溶质只有硫酸钾C．b点表示稀硫酸和氢氧化钾溶液恰好完全反应D．向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色【来源】山西省吕梁市石楼县罗村中学2019-2020学年九年级下学期3月线上月考化学试题【答案】B【解析】【分析】【详解】A、图中起点处pH值小于7，溶液呈酸性，说明该实验是将氢氧化钾溶液滴入稀硫酸中，A选项说法正确，不符合题意；B、氢氧化钾与稀硫酸反应生成硫酸钾和水，a点pH值小于7，硫酸有剩余，故a点所示溶液中，溶质有硫酸钾和硫酸，B选项说法错误，符合题意；C、氢氧化钾与稀硫酸反应生成硫酸钾和水，硫酸钾溶液呈中性，b点pH值等于7，表示稀硫酸和氢氧化钾溶液恰好完全反应，C选项说法正确，不符合题意；D、c点pH值大于7，氢氧化钾过量，溶液呈碱性，向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色，D选项说法正确，不符合题意。
故选B。
2．下列关系不正确的是A．t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙B．加热氯酸钾和二氧化锰制取氧气C．向澄清的石灰水中通入过量二氧化碳D．向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸【答案】D【解析】【分析】下列关系不正确的是A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；B、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，加热过程中，氯酸钾开始由于温度较低，不能分解，达到一定的温度后，分解生成氯化钾和氧气，其质量不断减少，最后为零，氯化钾的质量不断增加，反应结束后，不再增大，二氧化锰是反应的催化剂，其质量保持不变，图像与事实相符，故B正确；C、氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，碳酸钙、水和二氧化碳反应生成可溶性碳酸氢钙。

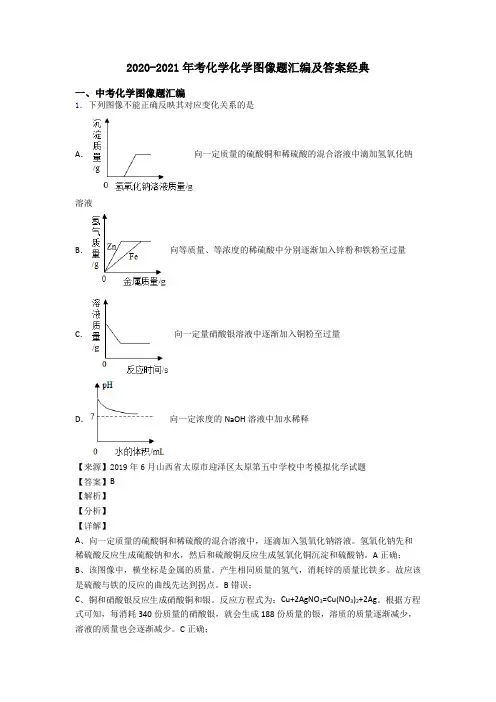

2020-2021年考化学化学图像题汇编及答案经典
2020-2021年考化学化学图像题汇编及答案经典一、中考化学图像题汇编1．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【来源】2019年6月山西省太原市迎泽区太原第五中学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。
氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
A正确；B、该图像中，横坐标是金属的质量。
产生相同质量的氢气，消耗锌的质量比铁多。
故应该是硫酸与铁的反应的曲线先达到拐点。
B错误；C、铜和硝酸银反应生成硝酸铜和银。
反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。
根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。
C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。
D正确。
故选B。
2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。

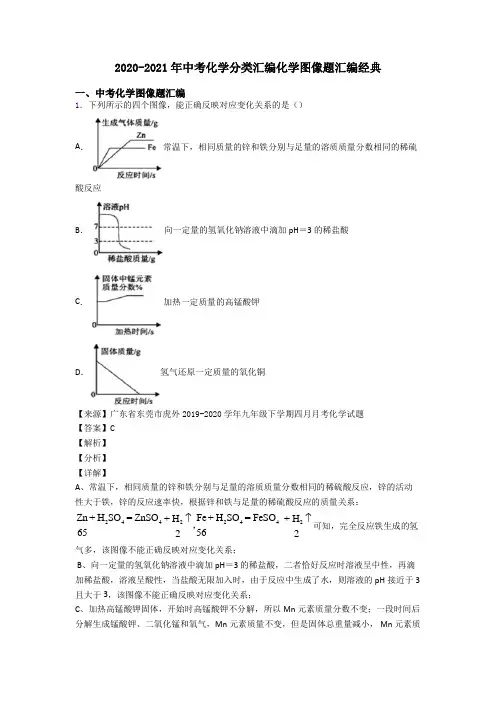

2020-2021年中考化学分类汇编化学图像题汇编经典
2020-2021年中考化学分类汇编化学图像题汇编经典一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【来源】广东省东莞市虎外2019-2020学年九年级下学期四月月考化学试题【答案】C【解析】【分析】【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn 元素质量不变，但是固体总重量减小， Mn 元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能正确反映对应变化关系；D、氢气还原CuO固体生成Cu和水，随着反应的进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。
故选C。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
2020-2021全国中考化学金属及酸碱盐反应的图像的综合中考真题汇总含答案解析
一、中考初中化学金属及酸碱盐反应的图像1．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。
故①②③④判断均合理。
故选：A。
2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
2020-2021年考化学化学图像题汇编及答案(word)
2020-2021年考化学化学图像题汇编及答案（word）一、中考化学图像题汇编1．下列反应或操作表示的曲线正确的是A．用氯酸钾和二氧化锰的混合物加热制氧气B．向接近饱和的KNO3溶液中加入KNO3固体C．向相同的稀盐酸中分别加入足量的Mg、ZnD．向pH=11的NaOH溶液中加水稀释【答案】C【解析】【分析】【详解】A、用氯酸钾和二氧化锰的混合物加热制氧气，混合固体总质量减少，二氧化锰质量分数增大；故选项错误；B、向接近饱和的KNO3溶液中加入KNO3固体，变为饱和硝酸钾溶液，溶质质量先增大，饱和后质量不变；故选项错误；C、向相同的稀盐酸中分别加入足量的镁和锌都能产生氢气，盐酸的质量分数变小，镁的金属活泼性大于锌，镁反应的速率快，需要的时间少；故选项正确；D、向pH=11的NaOH溶液中加水稀释，溶液pH值无限接近于7，但不能小于7；故选项错误；故选：C。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。
九年级化学化学图像题汇编题20套(带答案)含解析
九年级化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A 。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
2020-2021年化学图像题汇编中考试题分类汇编经典
2020-2021年化学图像题汇编中考试题分类汇编经典一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是A．加热一定质量的碳酸氢钠固体B．向盛有少量硫酸溶液的烧杯中滴加一定质量的水C．向盛有一定质量二氧化锰的烧杯中加入过氧化氢溶液D．向盛有一定质量 NaOH 和 Na2CO3混合溶液的烧杯中滴加稀盐酸【来源】2020年广东省湛江市赤坎区湛江一中培才中学九年级下学期4月考前模拟化学试题【答案】D【解析】【分析】【详解】A、碳酸氢钠在加热的条件下生成碳酸钠、水和二氧化碳，固体的质量最后不会减少到零，故A错误；B、酸在稀释的过程中，酸性减弱，pH值会逐渐增大，只会无限的接近7，但是不会越过7，故B错误；C、过氧化氢在二氧化锰的催化作用下分解会生成水和氧气，氧气的质量随过氧化氢溶液的加入会一直增大，故C错误；D、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸，氢氧化钠会先与盐酸反应，然后碳酸钠再与盐酸反应，所以加入一定量的盐酸后才会产生二氧化碳，故D正确。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
2020-2021年化学│中考化学化学图像题汇编(有难度)(word)
2020-2021年化学│中考化学化学图像题汇编(有难度)（word）一、中考化学图像题汇编1．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【来源】2019年陕西省渭南市华阴市中考模拟化学试题【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
选项C正确；D、部分变质的NaOH样品配成的溶液中含有水，曲线的起点不正确，随着盐酸的加入，氢氧化钠、碳酸钠先后和盐酸反应，反应过程中都有水生成，且盐酸中本来就含有水，即使反应结束，随着盐酸的加入，溶液中水的质量也应不断增加，选项D不正确。
故选C。
【点睛】部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，氢氧化钠和碳酸钠与盐酸的反应有先后顺序，稀盐酸加入后，氢氧化钠先和盐酸反应，氢氧化钠反应完全后，碳酸钠和盐酸反应。
