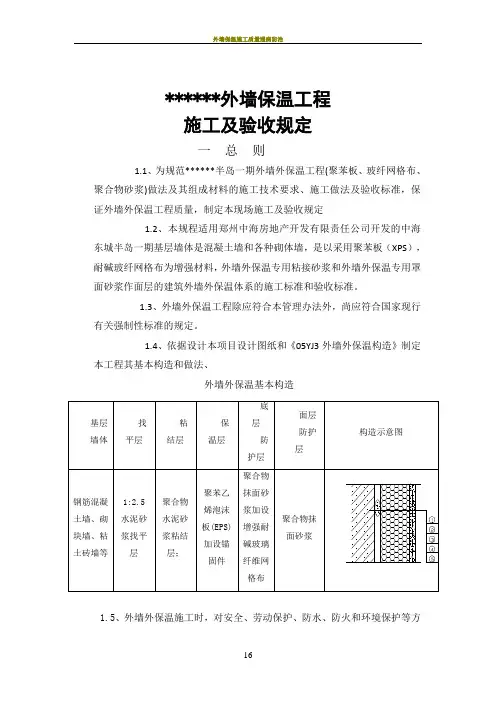

******外墙保温工程施工及验收规定一总则1.1、为规范******半岛一期外墙外保温工程(聚苯板、玻纤网格布、聚合物砂浆)做法及其构成材料施工技术规定、施工做法及验收原则，保证外墙外保温工程质量，制定本现场施工及验收规定1.2、本规程合用郑州中海房地产开发有限责任公司开发中海东城半岛一期基层墙体是混凝土墙和各种砌体墙，是以采用聚苯板（XPS），耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层建筑外墙外保温体系施工原则和验收原则。

1.3、外墙外保温工程除应符合本管理办法外，尚应符合国家现行关于强制性原则规定。

1.4、根据设计本项目设计图纸和《05YJ3外墙外保温构造》制定本工程其基本构造和做法、外墙外保温基本构造1.5、外墙外保温施工时，对安全、劳动保护、防水、防火和环保等方面规定，应按关于规定执行。

1.6、引用原则《公共建筑节能设计原则》GB50189－砌体工程施工质量验收规范》GB50203－《混凝土构造工程施工质量验收规范》GB50204－《外墙外保温工程技术规程》JGJ144－《膨胀聚苯板薄抹灰外墙外保温系统》JG149－《建筑装饰装修工程质量验收规范》GB50210－《建筑节能工程施工质量验收规范》GB50411－《外墙外保温柔性耐水腻子》JG/T229－《耐碱玻璃纤维网格布》JC/T841-二术语2.1、XPS聚苯板（本工程为膨胀聚苯板、挤塑聚苯板）以聚苯乙烯树脂或其共聚物为重要成分，加入少量添加剂，通过加热挤塑成型而制得具备闭孔构造硬质泡沫塑料板材，普通称为XPS板2.2、聚合物砂浆由工厂预制涉及可再分散乳胶粉在内干拌砂浆，到施工现场按阐明书规定比例加水搅匀后使用。

2.3、胶粘剂专用于把聚苯板粘结到基层墙体上聚合物粘结砂浆。

以水泥、聚合物可再分散粉末配以各种添加剂精制而成聚合物增强水泥基预制干拌料。

2.4、锚固件把聚苯板固定于基层墙体辅助联结件，普通用塑料和能防锈金属制成。

2.5、玻纤网格布专指耐碱型玻璃纤维网格布，是埋入防护用抹面砂浆内，用以提高外保温抹面砂浆强度和抗裂性增强材料。

应采用通过耐碱树脂涂覆抗碱玻璃纤维网格布。

2.6、防火隔离带一种水平或垂直设立在建筑外墙外保温系统中，具备一定宽度建筑外墙外保温防火构造。

2.7、抹面层抹在保温层上，中间夹有增强网，保护保温层并起防裂、防水、抗冲击和防火作用构造层。

三、一般规定3.1、保温层施工前，有甲方、监理、总承包单位、保温施工单位共同对基层质量进行验收，基层解决应符合《建筑装饰装修工程质量验收规范》(GB50210)中普通抹灰工程质量规定。

找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。

墙面平整度和垂直度。

用2m靠尺检查，最大偏差不不不大于5mm，超差某些应由总承包方修补平整，同步对外门窗洞口应进行验收，洞口尺寸、位置应符合设计规定和规范规定，伸出墙面消防梯、水落管、各种进户管线和空调器等预埋件、连接件应安装完毕，并按外保温系统厚度留出问隙。

验收合格后，办理有责任主体四方共同签字移送单，向保温施工单位移送。

3.2、外保温工程施工前，应编制专项施工方案，并有总包单位审核通过、监理单位签字承认。

3.3、外保温工程施工前，施工单位应向操作工人进行详细技术交底。

3.4、保温材料进场时应按GB50411－《建筑节能工程施工质量验收规范》进行检查。

进场保温材料必要有材料燃烧性能级别检查报告。

检查数量：同一厂家同一品种产品，当单位工程建筑面积在0m2如下时各抽查不少于3次；当单位工程建筑面积在0m2以上时各抽查不少于6次。

3.5、防火隔离带设立根据公安部、住房和城乡建设部（）46号文献规定，高度不不大于等于24m不大于60m建筑，当采用B2保温材料时，每两层设立不不大于500mm（设计规定）水平防火隔离带。

设计规定在屋顶与外墙交接处、屋顶开口部位设立水平防火隔离带。

水平防火隔离带保温材料为A级岩棉板。

3.6、抹面层本工程为薄抹面层，薄抹面层保护层厚度应不不大于3mm并且不适当不不大于6mm。

薄抹面层施工时，玻纤网不得直接铺在保温层表面，不得干搭接，不得外露。

3.8、外墙外不得浮现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。

具备薄抹面层外保温系统，抹面层与保温层拉伸粘结强度不得不大于0．1MPa，并且破坏部位应位于保温层内。

基层与胶粘剂拉伸粘结强度检查，粘结强度不应低于0．3MPa，并且粘结界面脱开面积不应不不大于50％，外保温层与基层现场粘结强度不得不大于0．1MPa，并且破坏部位应位于保温层内。

检查办法：粘结强度采用现场拉拔实验检查（《外墙外保温工程技术规程》JGJ144－强条）。

3.9、锚栓数量及布置应满足规范规定，每平方米应不不大于7个。

并应采用现场拉拔实验检查单个锚栓拔出力和基层力学性能应符合设计规定。

3.10、外保温施工各分项工程和子分部工程竣工后应做好成品保护。

四施工4.1、施工程序4.2、施工要点4.2.1 弹控制线依照建筑立面设计和外墙外保温技术规定，在墙面弹出外门窗水平线、垂直控制线及伸缩缝线等。

4.2.2 挂基准线依照建筑立面设计和外墙外保温技术规定，在墙面弹出外门窗水平、垂直控制线及伸缩缝线，在建筑外墙大角挂垂直基准钢线，每个楼层恰当位置挂水平线，以控制墙面垂直度和平整度。

4.2.3 配制聚合物砂浆胶粘剂使用干净塑料桶依照生产厂家配合比倒入净水，加入聚合物胶浆，并用低速搅拌器搅拌成稠度适中胶浆，净置 5 分钟。

使用前再搅拌一次。

配好胶浆注意防晒避风，以免水分蒸发过快。

一次配制量应在可操作时间内用完。

4.2.4、粘贴聚苯板EPS聚苯板切割：施工现场应使用1200×600mm 原则尺寸聚苯板，对角线及板厚误差±2mm。

对于非原则尺寸或局部不规则处可现场裁切，应采用电热丝切割器或壁纸刀进行裁剪加工。

对角线误差±2mm，切口与板面垂直,但必要注意。

整块墙面边角处应用最小尺寸超过300mm聚苯板。

聚苯板拼缝不得正好留在门窗口四角处。

4.2.4.1、详细做法：用抹子在每块EPS板四周边上涂上宽约60mm、厚约10mm胶粘胶浆，然后在中部均匀粘结点，板口宜留50mm排气口。

必要保证聚苯板与基层墙面粘结面积达到40％以上，保温板应按顺砌方式粘贴，竖缝应逐行错缝。

保温板应粘贴牢固，不得有松动和空鼓，墙角处保温板应交错。

4.2.4.2、涂好后，及时将XPS板贴在墙面上，动作要迅速，以防止胶粘剂结皮而影响粘结强度。

4.2.4.3、XPS板铺贴在墙上时，应用2m靠尺进行压平操作，保证其平整度和粘结牢固。

在下一块保温板粘贴时，应将这块板从侧面推压向前一块板，并保证板与板之间接缝被压挤紧密，不得有较大缝隙。

若因XPS板面不方正或裁切不直形成不不大于1.5mm缝隙，应用同质材料解决并打磨平。

4.2.4.4 、XPS扳应自下而上，沿水平方向横向铺贴，保证持续结合，并且上下两排XPS板应错缝1／2板长。

4.2.4.5、在墙面转角处，应先排好尺寸，裁切XPS板，使其垂直交错连接，并保证墙角垂直度。

XPS板错缝及转角铺贴如下图所示。

聚苯板排列及加固示意图尼龙胀栓4.2.4.6、阴、阳角部位应做加强解决4.2.4.7、在粘贴窗框四周阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直根据，门窗洞口四角部位XPS板应采用整块XPS板裁成“L”型进行铺贴，不得拼接。

接缝距洞口四角距离应不不大于200mm。

门窗洞口XPS板排板如图8所示。

4.2.4.8、锚栓安装1、使用电钻进行打孔以安装锚栓。

构造墙体上孔深，在墙体为混凝土时，锚栓锚固深度为50mm，墙体为加气混凝土砌块时，锚栓锚固深度为100mm。

保证锚栓入墙深度，墙体抹灰层或旧饰面层不应作为锚固深度。

锚栓应打在有粘胶处，阳角处第一种钉应离墙角6~10cm，以免损坏墙体。

2、打完孔后，将锚栓塑料圆盘装入孔中，锚栓应在粘贴聚苯板24h后，方能钻孔安装。

4.2.4.9、抹底层抹面砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。

在聚苯板面用不锈钢抹子抹底层抹面砂浆，厚度2～3mm。

4.2.4.10、贴压网格布将网格布绷紧后贴于底层抹面砂浆上，随后将耐碱玻纤网格布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿抹面砂浆中；自上而下沿外墙一圈一圈铺设网布；遇到门窗洞口时，应在洞口四角沿45度方向补贴一块原则网布（200 mm×300 mm），不得使网格布皱褶、空鼓、翘边。

网格布左、右搭接宽度为100mm，上、下搭接宽度为100mm，在阳角处还需局部加铺400mm网格布一道。

所有收口处网格布必要返过阳角压实。

网格布不得压入过深，表面必要暴露在底层砂浆之外。

山墙处网格布应为质量更大、强度更高增强网格布。

加强布位于大面网格布下面。

4.2.4.11、抹面层抹面砂浆在底层抹面砂浆稍干硬至可以碰触时再抹一道抹面砂浆罩面，厚度2～3mm，仅以覆盖网格布、微见网格布轮廓为宜。

面层砂浆切忌不断揉搓，以免形成空鼓。

4.2.4.12、特殊部位解决加强层做法：在原则外保温做法基本上加铺一层网格布，并再抹一道抹面胶浆罩面，以提高抗冲击强度。

在这种双层网格布中，底层网格布可以是原则网格布，也可以是质量更大、强度更高增强网格布，以满足设计规定抗冲击强度为原则。

加强部位抹面胶浆总厚度宜为4～6mm。

在同一块墙面上，加强层做法与原则层做法问宜留设伸缩缝。

下列状况应增设网格布进行加强：(1)、底层离室外地面高度mm范畴部位；(2)、也许遭受冲击力特殊部位。

4.2.4.13、门窗洞口做法：外保温施工前，规定先安装窗框并打发泡剂、勾缝及嵌好密封膏，窗框背面应做出凸台构造，详细尺寸按外保温施工厚度规定；XPS板铺贴，窗框边也用胶粘剂贴紧，铺好板打磨平整，上窄幅网和大网至窗框边；交后道工序批嵌柔性外墙腻子，窗框背面打发泡剂，外边框打防水胶。

门窗保温节点构造如图。

图10平窗保温节点构造图11 凸窗保温节点构造4.2.4.14、缝解决：留设伸缩缝时，缝内填塞发泡聚乙烯圆棒作背衬，直径或宽度为缝宽1．3倍，再分两次勾填建筑密封膏，深度为缝宽50％～70％。

伸缩缝详细做法如图12所示。

图12伸缩缝做法沉降缝依照缝宽和位置设立金属盖板，以射钉或螺丝紧固，详细做法如图13所示。

五、质量原则5.1、主控项目5.1.1、聚苯板、网格布规格和各项技术指标、粘结剂、聚合物砂浆配备原料质量，必要符合关于规程及关于原则规定。

检查办法：检查产品合格证书、性能检查报告、进场验收记录、材料复验报告；保温层厚度用钢针插入和尺量检查。

5.1.2、聚苯板必要与墙面粘接牢固，无松动和虚粘现象。

检查办法：检查现场拉伸粘接强度检查报告及施工记录，观测和用手推拉检查。
