压力表选型指南

压力表选型指南
◆样本中所列仪表，一般适用于测量无爆炸危险、不结晶、不凝固以及对铜和铜合金
不起腐蚀作用的液体、气体和蒸汽等介质的压力。

仪表内部采用不锈钢材质的，可用于测量具有腐蚀性，但无爆炸危险、不结晶、不凝固的液体、气体和蒸汽等介质的压力。

隔膜式仪表，可用于测量具有强腐蚀性、高粘度、易结晶或含有固体颗粒的液体介质的压力。

◆压力表一般使用至测量上限值的3/4，测量波动压力时，使用至测量上限值的2/3。

◆耐震型1.6MPa以下的仪表，因大气压的变化会造成仪表内外压差，可能会出现指针
不回零的现象，此时可在仪表注油橡胶塞上扎一小孔，让仪表内腔与大气相通即可。

◆
◆本公司样本中字母代号的含义为：
◆本公司仪表的接头螺纹采用国家标准，也可根据用户的要求，制成管累纹，如G1/4、
ZG1/4、Z1/4、G3/8、ZG3/8、Z3/8、G1/2、ZG1/2等。

◆本样本中所给出的外形尺寸，随着科技的发展和产品的不断改进，会有所不同，请
届时和我公司保持联系。

◆本公司样本中所列法兰，均按化工部HG标准、国家GB标准，也可按日本HS标准、
美国ANSI标准制造。

◆订货须知：
订货时请注明产品名称、型号规格、测量范围、精度等级、接口螺纹、法兰通径尺寸等参数，以及购货数量和到货日期等。

以免影响你的使用。

◆压力单位换算表：
无锡市惠华特种仪表有限公司。

压力表选型说明

压力仪表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅（不锈钢外壳）一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注：多功能选择并列标识
－
分隔符
xxx
表盘直径（40；50；60；63；70；75；98；100；150；160；200；250）
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注：不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注：不标注为直接连接；加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰（A；B）
F4
角度可调式
F5
探入式
F6
卡子式（卫生型）
F7
螺母式（卫生型）
F8
焊接一体式
F9
管道型注：不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注：不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例：YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L（100圆全不锈钢耐震隔膜表）

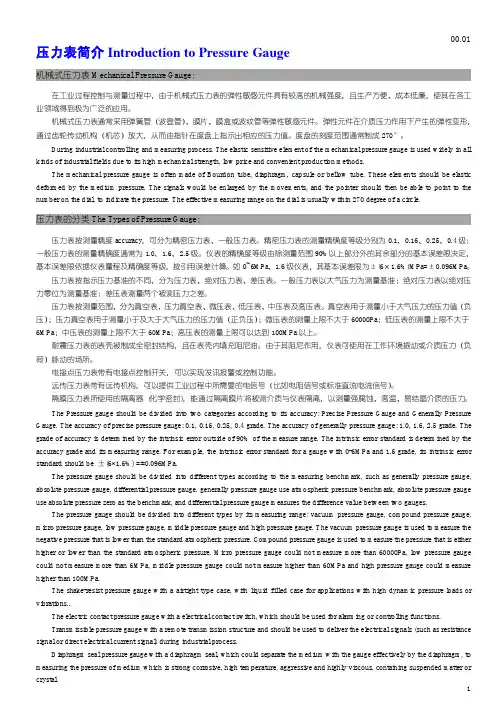

压力表简介及选型使用

1
压力表的弹性元件 The sensitive elements of the pressure gauge：
压力表的弹性敏感元件随着压力变化而产生弹性变形，以间接测量介质压力。弹性元件一般由铜合金、不锈钢或特殊材料制成。弹簧管（波登管）分为 C 形管、盘簧管、螺旋管等多种型式。弹簧管在内腔压力作用下，利用所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的量程一般为 0.1 MPa ~250MPa。膜片的截面呈波纹状。膜片本身位于两个法兰之间，或焊接在法兰上，膜片一侧承受测量介质的压力。膜片与波登管相比传递力更大，防振性较好，可达到较高的过压保护及耐腐蚀性。膜片压力表的量程为 1kPa~2.5MPa。膜盒由两块对扣在一起的膜片组成，测量介质的压力作用在膜盒腔内侧。几个膜盒敏感元件叠在一起后（波纹管）会产生较大的传递力来测量极小的压力。膜盒压力表的量程为 250Pa~100kPa。 The elastic sensitive element of the pressure gauge should be deformed plastically, to measure the medium pressure. The element is usually made of copper alloy, stainless steel or other special material. The Bourdon tube should be divided into types such as C shaped tube, Spring tube or spiral shaped tube. The Bourdon tube should turn the pressure into the distance moved by the elastic character. The measuring range for the Bourdon tube is usually 0.1 – 250 MPa. The cross section of the diaphragm is usually wavy. The diaphragm is placed between two flanges, or is melt on the flange. On one side the diaphragm is sustaining the pressure from the The diaphragm should deliver bigger force than Bourdon tube, and should better used in vibrating environment. And it sould be protected against higher overpressure and erosive medium. The measuring range of diaphragm pressure gauge is usually 1kPa to 2.5MPa. The capsule is made of two pieces of diaphragms against each other. The medium places pressure inside the capsule. Several capsule elements are placed one on top of each other and should detect very small pressure by enlarging the signal into bigger force. The measuring range for capsule is usually 250Pa to 100kPa.

压力表选型

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

压力表选型及规格型号介绍

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1・5倍；在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍；在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1・7倍；为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压＞0.4MPa时，可选用弹簧管压力表；测压＜0.04MPa时，可选用波纹管和膜盒压力表；测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；测蒸汽或高于60 C的介质压力测量应选择不锈钢压力表或安装冷凝圈；脉动压力测量应附加阻尼器或耐震压力表；测含有粉尘气体时应设置除尘器；测含有液体的气体压力时应设置气液分离器；测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表；高压压力表（大于10MPa ）应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空, 同时能测量压力，广泛应用于石油、化工、冶金等工业。

无彳弋号：径向无边 z :轴向无边ZQ :轴商帝前边「径向蒂后边 50 60100150 压力真空表技术参数:型号结构形式精确度% 测量范围 MPaY Z-50Z 轴向无边翌.5-0.1 〜0;- •0.1 〜 YZ-60径向无边0.06 ; -0.1 〜0.15 ;结构形式表壳公祢直径型号命名:压力真空表使用工作温度：-40 〜70压力真空表执行标准：GB/T1226-2001 外形尺寸:YZ □YZ-DTVZ^QZ YZ^DZQ注：连接螺纹可按要求订货.。

压力表如何正确选型

压力表如何正确选型耐震压力表如何选用表盘直径/精度等级/测量范围耐震压力表适用于被测介质的压力有强烈脉冲变化或压力冲击、在生产工艺中经常突然卸荷的场合、环境震动较大的场所。

仪表能测量气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。

耐震压力表如何选用：1．表盘直径的选用设备大或者观看距离远，选用较大的表盘，否则选用小表盘表面。

2．测量范围的确定压力表一般使用满量程的1/2~2/3，极限用到满量程的3/4；负荷冲击较大的建议用到满量程的1/2。

3．精度等级的确定压力表的精度等级分为：1.0级；1.6级；2.5级；4.0级,各等级仪表的外壳公称直径应符合下表的规定。

压力表属于测量仪表，测量仪表的精度等级规定如下：量程内的最大绝对误差仪表精度=————————————X100%满量程压力表的精度等级有生产工艺过程中应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来选择准确度等级。

4．接液材质的确定测量没有腐蚀性的介质时选用普通型的压力表（接头及弹性元件材质可选铜质）；测量有一定腐蚀性的介质时选用不锈钢型的压力表（接头及弹性元件材质可选304或者316L）；测量介质温度较高场合，宜选用不锈钢型压力表。

5．螺纹接口规格的选用一般情况下宜选用公制（国标）螺纹。

一、选择压力表的测量上限1. 压力表测量上限值的大小是根据弹簧管外廓尺寸、刚度和非线性条件设计的，测量上限值有1×10 n 、1.6×10 n 、2.5×10 n 、4×10 n 、6×10 n 五种系列，n 是正整数、负整数或零。

2. 数字压力表压力范围： -100kPa ～ 2kPa ～ 260MPa 。

3. 压力表低于 1/3 量程部分准确度较低 , 不宜使用。

选择测量上限时，为了保证压力表安全可靠地工作，维持其使用寿命，一般应大于最高使用压力的 1/3 。

压力表选型

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

压力表选型

2）压力表的选型
压力表的选型
压力表的型谱
压力表的选型
1，压力表的型式
压力表的选型
压力表的选型
压力表的选型
举例： 1， YX-150ZT×1MPa 轴向前边电接点压力表，表盘直径φ150mm，量程是0～ 1MPa
2，YTN-100Z×1.6MPa 轴向无边耐震压力表，表盘直径φ100mm，量程是0～ 1.6MPa
3）压力表的品牌选择
压力表的品牌选择
压力表的品牌选择
新华通仪表公司选择供应商的原则：
1，国内一流品牌，质量可靠，产品系列化。 2，合理的价位。 3，完善的售后制度、可靠的技术支持、以客户
为中心的售后理念。
压力表的品牌选择
两种档次压力表的对比
压力表的品牌选择
两种档次压力表的对比
压力表的品牌选择
压力表的品牌选择
2003年10月 15日，神舟五号发射升空时，杨利伟穿的航天服，手腕上的压力表就是上海减压器厂有限公司生产的。表明了上减的技术水平在国内限公司办公楼
上海减压器厂有限公司销售部
压力表的品牌选择
上海减压器厂有限公司装配车间
压力表的品牌选择
上海减压器厂有限公司检验车间
上海减压器厂有限公司仓库
压力表的品牌选择
上海减压器厂有限公司厂区位置卫星图
欧姆龙（上海）有限公司上海减压器厂有限公司
上海减压器厂有限公司所在的浦东金桥工业区，集聚了大批的国际型大企业，夏普电子（上海）公司、三菱电梯（上海公司）就在不到1公里的地方。位置彰显实力。
选择上海减压器厂的理由：创建于1950年的上海减压器厂，是专业生产“上海”、“华天”、“神力”、“上减”、“Sj”、
“ShangJian”等品牌减压器、压力表的企业，这些品牌
