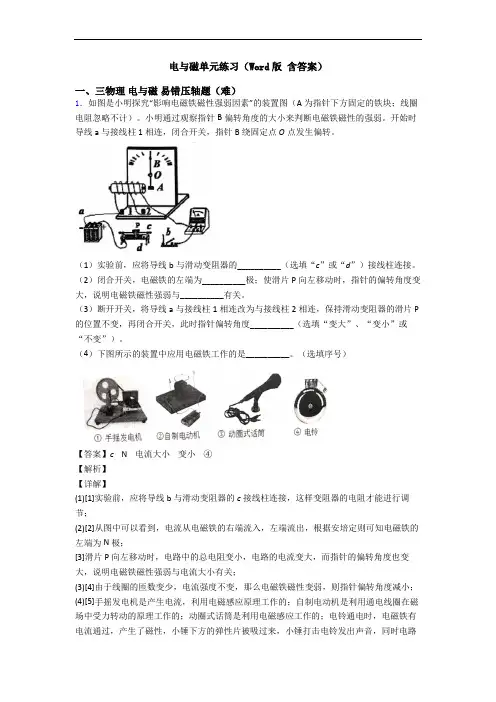

电与磁单元练习(Word版 含答案)
电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。
小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。
开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P 的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。
（选填序号）【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前，应将导线b与滑动变阻器的c接线柱连接，这样变阻器的电阻才能进行调节；(2)[2]从图中可以看到，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁的左端为N极；[3]滑片P向左移动时，电路中的总电阻变小，电路的电流变大，而指针的偏转角度也变大，说明电磁铁磁性强弱与电流大小有关；(3)[4]由于线圈的匝数变少，电流强度不变，那么电磁铁磁性变弱，则指针偏转角度减小；(4)[5]手摇发电机是产生电流，利用电磁感应原理工作的；自制电动机是利用通电线圈在磁场中受力转动的原理工作的；动圈式话筒是利用电磁感应工作的；电铃通电时，电磁铁有电流通过，产生了磁性，小锤下方的弹性片被吸过来，小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃会发出连续打击声，这是应用了电磁铁；故选④。
2．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。

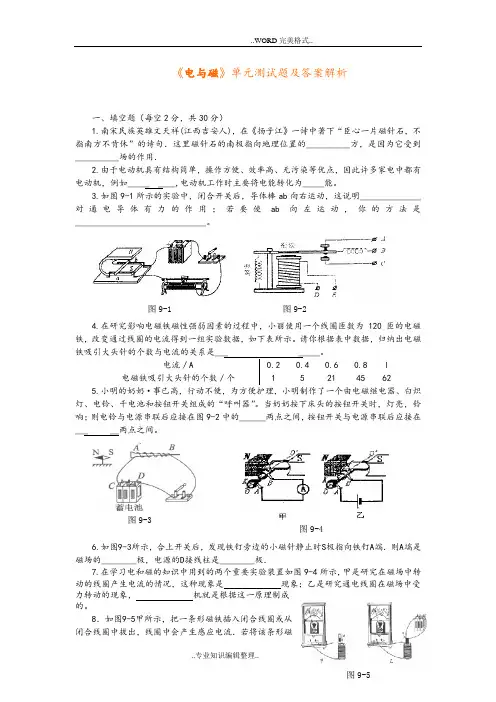

《电和磁》单元测试题和答案解析及解析
《电与磁》单元测试题及答案解析一、填空题（每空2分，共30分）1.南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到__________场的作用．2.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_____ ____,电动机工作时主要将电能转化为_____能。
3.如图9-1所示的实验中，闭合开关后，导体棒ab 向右运动，这说明______________对通电导体有力的作用；若要使ab 向左运动，你的方法是______________________________。
4.在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁铁，改变通过线圈的电流得到一组实验数据，如下表所示。
请你根据表中数据，归纳出电磁铁吸引大头针的个数与电流的关系是。
电流／A 0.6 0.8 l21 45 625.灯、电铃、干电池和按钮开关组成的“呼叫器”。
当奶奶按下床头的按钮开关时，灯亮，铃响；则电铃与电源串联后应接在图9-2中的______两点之间，按钮开关与电源串联后应接在___ __两点之间。
6.如图9-3所示，合上开关后，发现铁钉旁边的小磁针静止时S 极指向铁钉A 端．则A 端是磁场的________极，电源的D 接线柱是________极．7.在学习电和磁的知识中用到的两个重要实验装置如图9-4所示，甲是研究在磁场中转动的线圈产生电流的情况，这种现象是现象；乙是研究通电线圈在磁场中受力转动的现象，机就是根据这一原理制成的。
8．如图9-5甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁图9-1 图9-2图9-3 图9-4铁换成一通电螺线管，如图9-5乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中________（选填“会”、“不会”）产生感应电流，原因____ ____。
人教版物理九年级下册 电与磁单元达标训练题(Word版 含答案)
人教版物理九年级下册电与磁单元达标训练题（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。
由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。
当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。
故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
【物理】 电与磁单元测试题(含答案)经典
【物理】电与磁单元测试题(含答案)经典一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．5．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．6．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可7．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．8．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．9．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．10．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
九年级下册物理 电与磁单元试卷(word版含答案)
九年级下册物理电与磁单元试卷（word版含答案）一、三物理电与磁易错压轴题（难）1．如图所示是课本上“通电导线在磁场中受力”的实验示意图。
小谦同学实际探究时，在下表记录了实验情况。
实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。
（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。
A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。
为了观察到明显的实验现象，他应把图中的电源换成很灵敏的___________（选填“电流表”或者“电压表”）。
【答案】磁场方向24C电流表【解析】【详解】(1)比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
(2)实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；(3)探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流表代替电源来显示产生感应电流的方向。
2．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；（_____）（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．【答案】电流方向换向器【解析】【分析】电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．【详解】（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平衡位置时，自动改变线圈中的电流方向．3．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备（一）小明找来二氧化碳气敏电阻R x，其电阻值与空气中二氧化碳浓度关系如表格所示，其中二氧化碳浓度为0时，R x阻值模糊不清，他对该电阻阻值进行测量氧气浓度/%0510********R x/Ω28221713108小明把空气通过氢氧化钠溶液，得到二氧化碳浓度为0的空气，并收集于集气瓶中，再将R x置于其中（1）图甲电源电压恒为6V，请以笔画导线完成电路图剩余部分的连接．要求，滑片P向B 端移动时，电压表、电流表的示数都变大．（___）（2）开关S闭合前，滑片P应移至_____（选填“A”或“B”）端．（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为_____．A、S断路B、R'断路C、R x短路D、R x断路（4）排除故障后，移动滑片P，电压表、电流表示数如图乙所示，二氧化碳为0时，R x的阻值为_____Ω（5）请在丙图中画出R x阻值与空气中二氧化碳浓度的关系图象．（___）（二）小明利用电磁继电器设计车载自动换气设备，如图丁所示，控制电路，恒为6V的蓄电池，开关S，定值电阻R0，二氧化碳气敏电阻R x，电磁继电器的线圈电阻不计，线圈电流大0.1A时衔铁被吸下，线圈电流小于0.1A衔铁被弹回，受控电路包括，恒为24V的蓄电池，额定电压均为24V的绿灯、红灯、换气扇．（6）请以笔画线完成电路连接，要求：闭合开关S，周围空气中二氧化碳浓度小于8%时，绿灯亮；大于8%时，红灯亮且换气扇正常工作．（___）（7）定值电阻R0的阻值应为_____Ω．【答案】A D3535【解析】【分析】（1）由图乙确定两表的量程，根据要求滑片P向B端移动时，电压表、电流表的示数变大确定变阻器的连接与电压表的连接；（2）为保护电路，开关S闭合前，滑片P应移至阻值最大处；（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电阻断路了；（4）分别图中电压表大量程和电流表小量程读数，根据欧姆定律求电阻；（5）根据描点作图；（6）将控制电路串联起来；根据电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当电流小于0.1A，绿灯亮：故红灯亮与换气扇并联，根据衔铁吸下时与下触点接触，电流小于0.1A时与上触点接触，按要求连接工作电路；（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，根据欧姆定律和电阻的串联求出定值电阻的大小．【详解】（1）用伏安法测电阻大小，电流表要串联在电路中，由图乙可知，电压表选用大量程，电流表选用小量程，因要求滑片P向B端移动时，电流表的示数变大，则电路中的电阻变小，即滑动变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，根据欧姆定律的变形公式U＝IR，待测电阻的电压变大，由串联电路的电压规律，电压表示数变小，故电压表并联在待测电阻的两端，如下图1所示：（2）开关S闭合前，滑片P应移至阴性阻值最大处，即A端；（3）闭合开关S，发现电流表无示数，电压表有示数．电路某一故障可能为R x断路，选D；（4）图中电压表选用大量程，分度值为0.5V，示数为为3.5V；电流表选用小量程，分度值为0.02A，示数为0.1A，由欧姆定律，待测电阻：R X＝3.5=350.1U VI A=Ω；（5）由表中数据，在坐标系中确定对应的点，用平滑的曲线连接起来，如下图2所示所示：（6）闭合开关S，因周围空气中二氧化碳浓度越大，气敏电阻越小，当大于8%时，电阻小于某一值，电流大于0.1A，电磁铁将衔铁吸下，红灯亮且换气扇正常工作，同时绿灯断开不亮；当周围空气中二氧化碳浓度小于8%时，电阻大于某一值，电流小于0.1A，绿灯亮；将控制电路与电源串联起来；电流小于0.1A时，上触点与衔铁接触，绿灯与电源连接，绿灯亮；电流流大于电0.1A时，磁铁将衔铁吸下，下触点与衔铁接触，上触点与衔铁分离，红灯与换气扇并联，红灯亮且换气扇正常工作，绿灯断路；电路连接如下所示：（7）由图2可知，当周围空气中二氧化碳浓度为8%时，气敏电阻大小为R′X＝25欧姆，电路中电流I＝0.1A，根据欧姆定律和电阻的串联规律，R0＝UI﹣R′X＝60.1VA﹣25Ω＝35Ω；【点睛】本题考查测电阻的电路连接、注意事项、故障分析、电表读数、电阻计算，同时也考查了电磁继电器的运用及电路的连接，并汲及运用图象解决问题的思想，综合性强，难度较大．4．如图所示是老师设计的一个实验装置，用来探究“影响电磁铁磁性强弱因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线 a 与接线柱 2 相连．（1）为了使指针在受磁场力的作用在能绕 O 点转动，需在 E 处加装铁块，加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在 O 点转轴处涂抹润滑油，目的是_____，使指针转动更灵活．（2）按如图所示连接好电路，闭合开关，调节滑动变阻器滑片 P 到某一位置，记下此时指针偏转的角度，保持滑片 P 位置不变，导线 a 改为与接线柱 1 相连，可以探究电磁铁磁性强弱与_____的关系；保持接线方式不变，移动变阻器滑片 P，可以探究电磁铁磁性强弱与另外一个因素的关系．（3）当滑动变阻器的滑片 P 向左滑动时，指针偏转的角度将会______（选填“增大”或“减小”）．（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图 E 处，且让磁铁的右端为_____极，闭合开关后，同学们发现指针果然向左偏转．（5）你认为该装置中指针的偏转角度大小可能还与哪些因素有关？______（只写出一个即可）【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】【分析】（1）根据减小摩擦的方法解答；（2）根据1、2位置比较接入电路线圈匝数多少可知答案；（3）当滑动变阻器的滑片 P 向左滑动时，电阻变大，电流变小，磁场减弱；（4）首先判断电磁铁的N、S极，然后利用电磁铁与所放磁铁的磁极相互作用做出判断；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响．【详解】（1）在O点转轴处涂抹润滑油可以使接触面变光滑，从而减小了摩擦；（2）保持滑片P位置不变，忽略线圈电阻，则电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；保持接线方式不变，移动变阻器滑片P，改变电流大小，可以探究电磁铁磁性强弱与电流大小的关系．（3）当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E处放小磁铁让磁铁的右端为N极、左端为S极时，则通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响；所以指针的偏转角度大小还与铁芯大小有关，也与竹片削制的指针质量有关．5．如图所示是小华实验小组探究电磁感应现象的实验装置．（1）保持ab棒不动，闭合电路，检流计的指针不动，说明这时导线中________（选填“有“或“无”）电流．（2）当αb棒水平运动时，可以观察到电流表指针发生偏转，如果它的偏转的方向向左，若将ab棒看成是一个电源，则________端为正极．（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与________有关．（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与________有关．（5）实验中小华同学为了使检流计指针明显偏转，你认为他可能会采取哪些措施？（写出一条即可）________．【答案】无b切割磁感线运动方向磁场方向换用磁性更强的磁体【解析】【详解】（1）闭合电路，若保持ab棒不动，即不做切割磁感线运动，故电路中没有感应电流；（2）在正常情况下，电流表的指针向右偏，而在这里发现电流表的指针向左偏转，故表明与电流表正接线柱相连的是电源的负极；与电流表负接线柱相连的是电源的正极，故此时b端相当于电源的正极；（3）保持电路闭合，当ab棒向左运动和向右运动时，检流计的指针会向左和向右偏转，表明导线中的感应电流方向与切割磁感线运动方向有关；（4）将U形磁铁反转对调磁极，闭合电路，当ab棒向左运动和向右运动时，检流计的指针会向右和向左偏转，表明导线中的感应电流方向与磁场方向有关．（5）使检流计指针明显偏转，即使得电路中的电流增大，故可以换用磁性更强的磁体，也可以加快导体的运动速度等均可；6．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

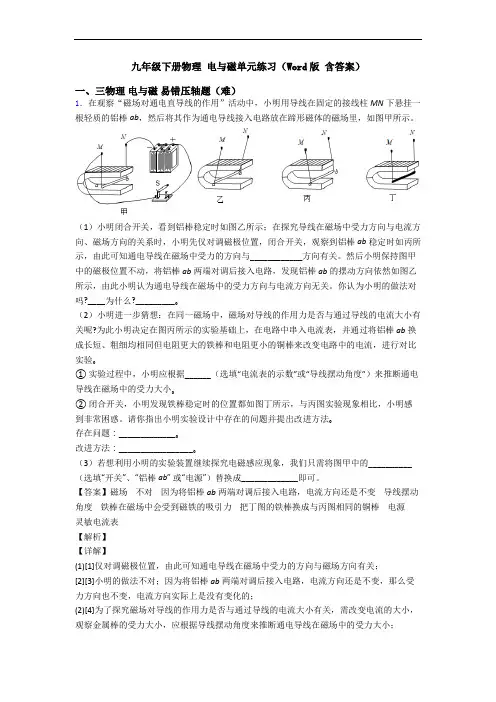

九年级下册物理 电与磁单元练习(Word版 含答案)
九年级下册物理电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。
（1）小明闭合开关，看到铝棒稳定时如图乙所示；在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先仅对调磁极位置，闭合开关，观察到铝棒ab稳定时如丙所示，由此可知通电导线在磁场中受力的方向与____________方向有关。
然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。
你认为小明的做法对吗?____为什么?_________。
（2）小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢?为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验。
① 实验过程中，小明应根据______（选填“电流表的示数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小。
② 闭合开关，小明发现铁棒稳定时的位置都如图丁所示，与丙图实验现象相比，小明感到非常困惑。
请你指出小明实验设计中存在的问题并提出改进方法。
存在问题：_____________。
改进方法：_________________。
（3）若想利用小明的实验装置继续探究电磁感应现象，我们只需将图甲中的__________（选填“开关”、“铝棒ab” 或“电源”）替换成_____________即可。
【答案】磁场不对因为将铝棒ab两端对调后接入电路，电流方向还是不变导线摆动角度铁棒在磁场中会受到磁铁的吸引力把丁图的铁棒换成与丙图相同的铜棒电源灵敏电流表【解析】【详解】(1)[1]仅对调磁极位置，由此可知通电导线在磁场中受力的方向与磁场方向有关；[2][3]小明的做法不对；因为将铝棒ab两端对调后接入电路，电流方向还是不变，那么受力方向也不变，电流方向实际上是没有变化的；(2)[4]为了探究磁场对导线的作用力是否与通过导线的电流大小有关，需改变电流的大小，观察金属棒的受力大小，应根据导线摆动角度来推断通电导线在磁场中的受力大小；[5][6]由于铁棒比铝棒电阻大，根据UIR可知，在电源电压不变时，通过铁棒的电流较小，当磁场强度相同时，电流越小，导体受到的磁场力越小，因此铁棒比铝棒摆动的幅度小；所以实验中存在的问题是：铁棒在磁场中会受到磁铁的吸引力；改进方法是：把丁图的铁棒换成与丙图相同的铜棒；(3)[7][8]探究电磁感应现象，即磁生电，只需将图甲中的电源替换成灵敏电流表即可，这电流表能显示是否有电流产生。
九年级下册电与磁单元综合测试(Word版 含答案)
九年级下册电与磁单元综合测试（Word版含答案）一、三物理电与磁易错压轴题（难）1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；(2)本实验中根据______________比较电磁铁磁性强弱；(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）【答案】断开，电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时，开关S应处于断开状态。
由题意知，电路中变阻器调节电路的电流，所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。
当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。
故实验表格如下：实验次数电流I/A电子秤的示数/g123……2．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。
小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。
开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
九年级物理下册电与磁单元练习(Word版 含答案)
九年级物理下册电与磁单元练习（Word版含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。
(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。
依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。
【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。
[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。
(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。
[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。
2．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极3．如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，蹄形磁体放在线圈周围．（1）直流电动机的工作原理是利用________ 有力的作用．（2）按他们这种方法刮漆，线圈在刚转过平衡位置时________ （选填“自动改变线圈中的电流方向”或“切断线圈中的电流”），目的是使线圈能够________（3）可以通过改变________ 方向，改变线圈的转动方向（填一种方法）．（4）如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是________ ，这时可进行的有效尝试是________【答案】磁场对通电导体切断线圈中的电流持续转动电流（或磁场）磁场太弱换用较强的磁场（后两空合理即可）．【解析】(1)直流电动机的工作原理是利用磁场对通电导体有力的作用；(2)按他们这种方法刮漆，线圈在刚转过平衡位置时，没有刮漆的地方与支架连接不能导电，即切断线圈中的电流，目的是使线圈能够依靠惯性继续转动；(3)改变线圈的转动方向的方法有两种：一是改变线圈中的电流方向，可以将电源正负极对调；二是改变磁场方向，可以将磁体两极对调；(4)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是磁场太弱，解决的方法是换用磁性更强的磁体；也可能因为电源电压低，可以换用电压更高的电源解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电与磁单元练习题(含答案)（word）一、电与磁选择题1．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出，经过外电路回到电源负极。
所以可以确定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.4．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.5．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
故选D。
【分析】产生感应电流的条件：①闭合电路的部分导体；②做切割磁感线运动，据此判断。
6．下列对有关物理学家及其所做的实验表述不正确的是（）A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解：A、1643年，意大利科学家托里拆利实验第一次精确地测出大气压的数值，p0=1.013×105Pa，故A正确；B、奥斯特发现了通电导体周围存在磁场，即电流的磁效应，是第一个发现电现象与磁现象之间有联系的人，故B正确；C、法拉第通过实验研究了电磁感应现象，从而使人类进入了电气化时代，故C不正确；D、在大量实验的基础上，英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系，即发现了焦耳定律，故D正确．故选：C．【分析】（1）世界上第一个准确测出大气压数值的科学家是托里拆利；（2）奥斯特发现了电流的磁效应；（3）法拉第发现了电磁感应现象；（4）英国物理学家焦耳通过一系列实验发现了焦耳定律．本题考查我们对一些重要的科学家及其贡献的了解和掌握，属于物理学常识，平时要注意物理学常识知识的积累．7．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．8．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．9．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．10．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。
故答案为：D。
【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．11．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可12．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．13．对下列现象的描述不合理的是（）A. 甲：奥斯特实验说明通电导体周围存在磁场B. 乙：闭合开关后小磁针静止后会指向如图所示的位置C. 丙：利用这个装置可以探究“电磁感应”现象D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强【答案】 B【解析】【解答】解：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意；B、乙：根据安培定则，可以判断螺线管的左端是N极，右端是S极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．故选B．【分析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场；（2）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象；（4）电磁铁磁性强弱与线圈匝数有关．14．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．15．长沙“橘洲音乐节”在洋湖湿地公园开唱，“情歌王子”张信哲的倾情演唱，引发现场数千观众大合唱．下列说法正确的是（）A. 歌声不需要介质就能够传入现场观众耳朵B. 歌声以电磁波的方式传播C. 歌手所用的麦克风工作原理是电磁感应现象D. 现场观众根据响度来识别不同的伴奏乐器【答案】C【解析】【解答】解：A、在演唱会上，歌声通过空气传入现场观众的耳朵，故A错误；B、歌声以声波的方式传播，故B错误；C、麦克风（动圈式话筒）工作时，即人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故C正确；D、现场观众根据音色来识别不同的伴奏乐器，而不是通过响度，故D错误．故选C．【分析】（1）声音的传播需要介质，固体、液体、气体都可以传声；（2）声音以声波传播；（3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象；（4）不同发声体发出声音的音色不同，据此可辨别不同的乐器．16．如图所示，下列说法中错误的是（）A. 验电器检验物体是否带电B. 小磁针转动，说明通电导线周围存在磁场C. 该实验能说明发电机的工作原理D. 该实验用来研究电磁感应现象【答案】 D【解析】【解答】A.验电器是用来检验物体是否带电的仪器，A不符合题意；B.该装置是奥斯特实验，即此时小磁针转动，说明电流能产生磁场，B不符合题意；C.该装置中没有电源，所以开关闭合后，AB左右运动，会产生电流，故是电磁感应现象，发电机就是利用该原理制成的，C不符合题意；D.该装置中有电源，开关闭合后，金属棒AB会受力运动，故是电动机原理，D符合题意；故答案为：D【分析】据题目中的四个图，结合验电器的作用、磁场的特点、发电机的原理和电动机的原理等知识分析判断即可。
