人教版八年级物理下册第八章 专题训练 摩擦力、平衡力、非平衡力的示意图 练习试题
专题训练摩擦力、平衡力、非平衡力的示意图
类型一摩擦力的示意图
1．如图1所示，物体由于惯性在水平面上向右运动。
利用力的示意图画出物体所受的滑动摩擦力f。
图1
2．如图2所示，物体A静止在斜面上，请画出物体A所受摩擦力的示意图。
图2
3．如图3所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受摩擦力的示意图。
图3
4．如图4所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
图4
类型二平衡力的示意图
5．如图5所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图。
图5
6．如图6所示，画出静止的重锤所受力的示意图。
图6
7．如图7所示，在水平向左、大小为4 N的拉力作用下，木块在水平桌面上向左做匀速直线运动。
请你画出木块在水平方向上的受力示意图。
图7
8．如图8所示，电梯匀速斜向上运动，画出站在电梯上相对电梯静止的人所受力的示意图(O点为人的重心)。
图8
9．如图9所示，人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图(O点为人的重心)。
图9
10．请画出图10中的小球受力的示意图。
图10
11．如图11所示，小明用一个沿斜面向上的力将大箱子推进车厢，请画出箱子沿斜面匀速向上运动时的受力示意图。
(点O为箱子的重心)
图11
类型三非平衡力的示意图
12．如图12所示，物体以一定速度冲上斜面，沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图。
图12
13．如图13所示，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆。
当球摆到图中所示位置时，画出小球所受重力和绳对小球拉力的示意图。
图13
14．如图14所示，一小球从弧形槽上的A点由静止释放，沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图。
(忽略空气阻力)
图14
15．将一个重为G的小球从空中某点由静止释放，小球落在竖直放置的轻弹簧上，将弹簧压缩到最低点后，再被弹起。
在图15中画出小球在最低点时的受力示意图。
图15
答案1．如图所示
2．如图所示
3．如图所示
4．如图所示
5．如图所示
6．如图所示
7．如图所示
8．如图所示
9．如图所示10．如图所示11．如图所示
12．如图所示13．如图所示14．如图所示15．如图所示。
2022中考特训：人教版八年级物理下册第八章-运动和力专题训练练习题(含详解)
人教版八年级物理下册第八章-运动和力专题训练（2021-2022学年 考试时间：90分钟，总分100分）班级：__________ 姓名：__________ 总分：__________一、单选题（10小题，每小题3分，共计30分）1、下列所示的事例中，属于防止惯性带来不利影响的是（ ）A ．跳远运动员助跑B ．用力拍打衣服上的灰尘C ．司机开车系安全带D ．利用盛水容器，泼水浇菜2、如图所示A 、B 是相同的梯形物体，各图中它们都在同样的水平面上匀速直线运动，则拉力大小的比较正确的是（ ）A ．2143F F F F ＞＞＞B ．2143F F F F ＞＝＞C ．2413F F F F ＞＞＞D ．2341F F F F ＞＞＞3、下列物体的运动可以近似看做匀速直线运动的是（ ）A ．缓慢进站的火车B．站在商场运行的自动扶梯上的乘客C．空中下落的雨滴D．绕赤道上空匀速转动的“北斗”同步卫星4、小华同学通过绳子拉着一个小石块在水平桌面上做匀速圆周运动，假设小石块受到的力突然全部消失，则它将（）A．立即停止B．继续做匀速圆周运动C．做匀速直线运动D．无法确定5、火车在长直的轨道上匀速行驶，门窗紧闭的车厢内有一人向上跳起，发现仍落回到原处，这是因为（）A．人跳起后，车厢内空气给他以向前的力，带着他随火车一起向前运动B．人跳起的瞬间，车厢的地板给人一个向前的力，推动他随火车一起运动C．人跳起后，车继续前进，所以人落下必然偏后一些，只是由于时间很短，偏后的距离不易观察出来D．人跳起后直到落地，在水平方向上人和车具有相同的速度6、有关力和运动的描述不正确的是（）A．匀速直线运动的物体受平衡力，匀速转弯的物体受非平衡力B．竖直上抛的物体在最高点为静止状态受平衡力C．滚动的足球停下来是因为球受到阻力D．划船时人向后划船，船向前运动，说明力的作用是相互的7、起重机臂下吊一个重为5×104N的重物，下列情况中钢丝绳对重物的拉力T为（）A．重物静止时，T＝0NB．重物匀速上升时，T＞5×104NC．重物匀速下降时，T＜5×104ND．以上三种情况下，T都等于5×104N8、如图所示的是探究阻力对物体运动影响的实验，下列说法中正确的是（）A．实验中运动的小车会停下来，说明力不是改变物体物体运动状态的原因，而是维持物体的运动的原因B．实验表明，小车在毛巾上阻力最大，速度减小得最慢，滑行距离最短C．由于小车具有惯性，到达水平面后能继续向前运动D．若水平面光滑，小车将保持一定速度做匀速直线运动，即可验证牛顿第一定律9、如图小车连杆顶端用细线悬挂一小球M，小车连同小球M沿着斜面匀速向下做直线运动，在忽略空气阻力时，小球M的情景是图中的（）A． B．C．D．10、如图所示，木块a放在粗糙水平桌面上，木块b放在木块a上面，在水平拉力F作用下ab一起向右做匀速直线运动，不计空气阻力，下列判断正确的是（）A．a受到两个摩擦力B．b在水平方向上不受力C．a受到的重力与支持力是一对平衡力D．b受到水平向右的摩擦力二、填空题（5小题，每小题4分，共计20分）1、某同学在超市购物时，用10N水平力推着购物小车在地面上作匀速直线运动，这时小车受到的阻力是______N，突然他发现前面有位老人，于是，马上用15N的水平力向后拉小车，使小车减速，在减速运动过程中，小车所受的合力为______N。
人教版八年级下学期物理 小专题(二) 力的作图(摩擦力、平衡力、非平衡力)
人教版八下物理小专题（二）力的作图（摩擦力、平衡力、非平衡力）1.用力踢出的足球，在草地上运动，如图所示，请画出运动的足球受到的弹力和摩擦力的示意图。
2.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图（力的作用点画在物体的重心）。
3.如图所示，水平传送带正将大米从车间运送到粮仓。
当传送带运行时，米袋先在传送带上滑动，请在图中画出此时米袋所受摩擦力的示意图。
4.一只斜靠在墙面的梯子正在滑落，滑落过程梯子两个端点始终与墙壁和地面接触。
已知B处所受摩擦力大小为5N，A处所受摩擦力大小为8N，请画出梯子AB两处所受摩擦力。
5.如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
6.如图，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图。
7.如图，物体A、B在力F作用下，以相同的速度在水平面上向右做匀速直线运动。
请画出物体B在水平方向上的受力示意图。
8.将一个重力为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。
画出小球在最低点时的受力示意图。
9.如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。
请画出小梅后退过程中受力的示意图。
（力的作用点在O点）10.在水平向右行驶的小车车厢，顶端用细线悬挂一小球，在小车的水平地板上放置一物块A，从某时刻起，发现小球向右（运动的同方向）摆动，如图所示，请画出此时物块A受力的示意图。
答案1. 【答案】2. 【答案】3. 【答案】4. 【答案】5. 【答案】【解析】物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态，A受到重力和支持力，从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图，如图所示。
6. 【答案】7. 【答案】8. 【答案】9. 【答案】10. 【答案】。
人教版八年级物理下册第八章第二节二力平衡 探究二力平衡条件的实验问题 专题练习(含答案)
探究二力平衡条件的实验问题专题练习一、单选题1．如图为“研究二力平衡条件”的实验装置，下列叙述不正确的是（）A．为了减小摩擦，应选用尽量光滑的水平桌面B．小车所受重力与小车所受拉力是一对平衡力C．调整两边的托盘内所放的钩码数量，可以改变力的大小D．将小车扭转一个角度，是为了让两拉力不在同一直线2．研究二力平衡的条件时，小明用剪刀将图中静止的薄塑料片从中间剪断，他要研究的是这两个力是否A．作用在同一直线上B．方向相反C．作用在同一物体上D．大小相等3．如图所示是“探究二力平衡条件”的实验，下列有关说法中不正确的是（）A．为了减小摩擦，应选用尽量光滑的水平桌面B．实验中通过小车是否静止来判断二力是否平衡C．通过旋转小车、松手后观察小车是否平衡，探究两个平衡力是否在同一条直线上D．使用滑轮是为了省力4．在“探究二力平衡条件的实验”中，小红与小明的实验装置分别如图甲、乙所示．小明的实验方案与小红的相比A．有效地克服了研究对象与支持面之间的摩擦力对实验的影响B．有效地克服了研究对象与支持面之间的支持力对实验的影响C．有效地克服了二力不在一条直线上的弊端D．有效地减小了研究对象的质量对实验的影响5．如图所示，在探究二力平衡的条件实验中，小明用力将纸片旋转到图示的位置，放手后纸片不能保持静止，这样操作是为了探究二力平衡时两个力A．大小是否相等B．方向是否相反C．是否作用在同一物体上D．是否作用在同一直线上6．如图所示的情形中，作用在物体上的两个力能平衡的是A．B．C．D．7．图为研究二力平衡条件的实验装置，下列关于这个实验的叙述错误的是A．为使实验效果明显，应选用质量较大的小车B．为了减小摩擦影响，应选用尽量光滑的水平桌面C．调整两边的托盘所放的钩码数量，可以改变力的大小D．将小车扭转一个角度，是为了改变力的作用线的位置8．选择如图装置研究“二力平衡的条件”，针对此实验装置及相关实验内容的说法中，正确的是A．研究对象选用铁片比纸片好B．滑轮既可以改变拉力的方向，也可以改变拉力的大小C．研究对象所受拉力的大小，能通过所挂钩码个数进行比较D．实验时，研究对象做匀速直线运动比静止状态研究更方便9．下列受力情况中，物体可以保持平衡状态的是A．B．C．D．二、填空题10．小张同学做“探究二力平衡的条件”实验时，他应选择在较_____的水平桌面进行（选填“粗糙”或“光滑”），并保持物体处于_____状态或匀速直线运动状态。
人教版八年级下学期物理 第八章 专项综合全练(一)力的示意图
人教版八下物理第八章专项综合全练（一）力的示意图1.在图甲中画出质量为1kg物体所受支持力的示意图。
（g取10N/kg）2.如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
3.如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
4.在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图。
5.画出小球与被压缩的弹簧接触时受到的弹力的示意图。
6.如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图；（2）木块从离开小车到落地这一过程的运动轨迹。
7.如图所示，一根弹簧的左端固定在墙上，压缩的弹簧推着小球在光滑的水平面上向右运动，请画出小球离开弹簧后的受力示意图。
8.如图所示，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。
车顶A处滴落的水滴最终落在靠前的B处。
车厢地板上的木箱C始终相对车厢静止。
画出木箱C的受力示意图。
9.冲浪是一种以海浪为动力的极限运动，图描述了一小孩沿直线朝斜向上方向匀速滑行冲浪的情景。
假设图中小孩和滑板重80N，用O点表示小孩和滑板的重心，G表示他们的重力，F表示空气对他们的作用力，请画出该过程中他们的受力情况。
10.如图所示是乒乓球训练器，学生在防疫期间居家上网课可以利用它来强身健体，改善视力。
请画出乒乓球静止时的受力示意图。
11.如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。
12.如图，小明用双手握住轻质笔杆（笔杆粗糙），其中右手向右滑动，另一只手不动，试作出笔杆对两手的摩擦力示意图。
13.如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。
（A点是圆心，保留作图痕迹）14.一个物体从斜面下滑到水平面上继续向右运动时受到的力的示意图。
八年级物理下册第八章运动和力专题三平衡力与非平衡力的示意图作业课件新版新人教版
第八章 运动和力
专题三 平衡力与非平衡力的示意图
1．(2019·哈尔滨)如图所示，请你画出静止在水平桌面上的茶壶 所受力的示意图。(画图时用实心点O表示力的作用点)
解：
2．(2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，
画出该货物的受力示意图。
解：
3．(2019·衡阳)如图所示，小球被固定在静止的金属框架上， 画出小球所受作用力的示意图。
解：
8．(2019·广州)如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面 水平向左运动，压缩弹簧运动到A点时，速度为vA，在方框内以点代替M， 画出M经过A点时的受力示意图。(方框中已标示了弹簧対M的弹力F)
解：
9．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一 端的最高点为C点，试作出由A点滚至C点过程中，小球在B点的(即弧形槽底 部与水平面的切点)受力的示意图。(忽略空气阻力)
解：
4．(2019·洛阳期中)如图所示，一个物体自由静止在斜坡上。 试在图中作出物体的受力示意图。
解：
5．如图所示，商场的电梯匀速斜向上运动， 画出站在电梯上相对静止的人的受力示意图请作出向右滚动的足球所受各力的示意图。
解：
7．(2019·郑州月考)人静止站在汽车上时，如果汽车突然启动向前， 人容易向后倾倒。如图是一个简单的示意图， 请在图中O点处画出汽车突然启动时，人受力情况的示意图。

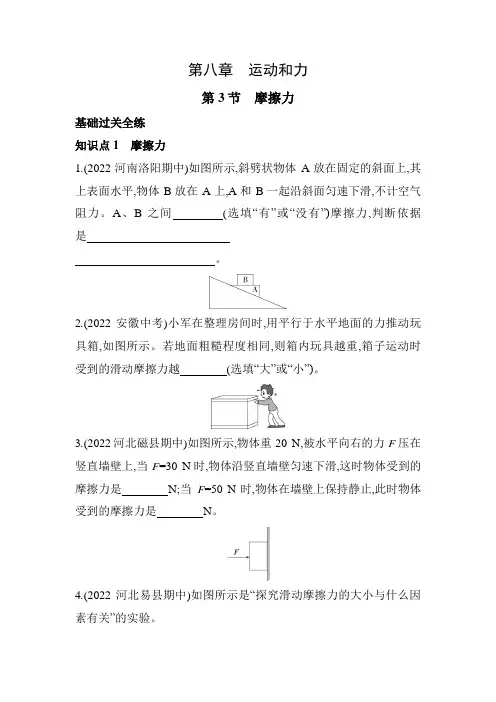

人教版物理八年级下册第8章第3节 摩擦力
第八章运动和力第3节摩擦力基础过关全练知识点1摩擦力1.(2022河南洛阳期中)如图所示,斜劈状物体A放在固定的斜面上,其上表面水平,物体B放在A上,A和B一起沿斜面匀速下滑,不计空气阻力。
A、B之间(选填“有”或“没有”)摩擦力,判断依据是。
2.(2022安徽中考)小军在整理房间时,用平行于水平地面的力推动玩具箱,如图所示。
若地面粗糙程度相同,则箱内玩具越重,箱子运动时受到的滑动摩擦力越(选填“大”或“小”)。
3.(2022河北磁县期中)如图所示,物体重20 N,被水平向右的力F压在竖直墙壁上,当F=30 N时,物体沿竖直墙壁匀速下滑,这时物体受到的摩擦力是N;当F=50 N时,物体在墙壁上保持静止,此时物体受到的摩擦力是N。
4.(2022河北易县期中)如图所示是“探究滑动摩擦力的大小与什么因素有关”的实验。
(1)实验过程中,必须用弹簧测力计沿水平方向拉着物块A做运动,这样做便于测量滑动摩擦力的大小。
(2)分析图甲、乙可知,在接触面粗糙程度相同时,越大,滑动摩擦力越大。
(3)分析图甲和丙,发现弹簧测力计的示数F1<F3,产生这一现象的原因是。
(4)上述实验得到的结论是:滑动摩擦力的大小跟和有关。
知识点2摩擦的利用与防止5.(2021广西横县期中)下列属于有害摩擦的是()A.高速列车行驶时车身与空气间的摩擦B.人走路时鞋底与路面间的摩擦C.用圆珠笔写字时笔尖与纸面间的摩擦D.拿东西时手与物品间的摩擦6.【跨学科·物理与工程】【新独家原创】折叠式自行车是一种可折叠、携带方便的交通工具,在它的车座座管、车把把管等地方装有调节旋钮,如图所示,旋紧调节旋钮可以固定座管和把管,这是通过来增大摩擦的;脚踏上刻有花纹,这是通过增大接触面的粗糙程度来摩擦(选填“增大”或“减小”)。
7.【跨学科·数学】试着用摩擦的物理知识来解释如图所示漫画《不公平的拔河》中左侧同学们的疑问。
能力提升全练8.(2022湖南武冈期中,11,★☆☆)关于摩擦力的知识,下列说法正确的是()A.摩擦对生产生活总是不利的B.摩擦力只能发生在相互接触的物体间C.摩擦力一定是阻碍物体运动的D.静止的物体一定不受摩擦力9.(2022山东市中期末,8,★☆☆)摩擦力在我们的生活中处处可见,它既会带给我们些许困扰,同时又是我们学习、生活的好帮手。
人教版八年级下册物理期末复习《第8章运动和力》-实验题专练(有答案)
人教版八年级下册物理期末复习第8章运动和力实验题专练（有答案）1.用如图所示的实验装置研究运动和力的关系。
(1)让小车从斜面滑下后沿水平面运动，是为了使小车在竖直方向上受到的______力和______力相平衡，其作用效果相互抵消，相当于小车只受水平方向上的摩擦力。
(2)每次都让小车从同一斜面的______位置由静止开始滑下，是为了使小车在滑到底端时具有相同的速度。
(3)比较图中小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越______，小车运动得越______。
(4)在此实验的基础上进行合理的推理，可以得到：运动物体不受外力时，它将______。
2.在探究“阻力对物体运动的影响”的实验中，如图所示：(1)让同一小车从斜面上同一位置由静止开始下滑，目的是：______。
(2)实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最______。
(3)假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上______。
(4)如图丙所示实验装置中，在木板上添加一个小木块，让同一小车从斜面的不同高度由静止开始下滑，并推动木块前进一段距离，可以探究小车的动能与______（选填“质量”或“速度”）关系。
小车下滑过程，从能量转化的角度来看是将它的______能转化为______能；小车推动木块做功的过程，实质是能量______（选填“转化”或“转移”）的过程；运动的木块因为受到摩擦力而速度发生变化的过程，则又是能量转化的过程，是______能转化为内能。
3.为了研究物体在两个力作用下的运动状态与受力情况之间的关系，某小组同学利用实验器材，做了如图所示的实验：用方向相反的两个水平拉力F1和F2拉着小车在光滑平直轨道上运动，用测力计测出F1和F2的大小，并分别测出小车在不同时间内所通过的路程。
（m小车1>m小车2）(1)分析实验一和实验二中的数据，可得出的初步结论是：当物体在水平方向受到一对平衡力作用时，物体的运动状态______（填“改变”或“不变”）。
人教版八年级下学期物理 专题3 摩擦力、平衡力和非平衡力作图
人教版八下物理专题3 摩擦力、平衡力和非平衡力作图1.静止在水平地面上的一个物体，受到水平向右、大小为20N的拉力F，请在图中画出该物体所受摩擦力的示意图。
2.如图所示，物体沿斜面向下滑动，请在图中画出物体所受的重力G和摩擦力f的示意图。
3.如图，木块在2N的水平拉力F作用下沿水平桌面向右做匀速直线运动，作出木块所受摩擦力的示意图。
4.港口和机场常用传送带运送行李，旅客的行李箱会随着传送带一起斜向上匀速运动，如图所示。
请在图中画出行李箱所受的摩擦力f的示意图。
5.如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请在图中分别画出另一个力F2。
6.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
7.如图，购物车的水平篮底中间放有一箱牛奶，牛奶和车一起水平向右做匀速直线运动。
请画出这箱牛奶的受力示意图（不计空气阻力）。
8.如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图。
9.如图所示为踢向空中的足球正在上升的过程，画出足球所受力的示意图。
（不计空气阻力）10.如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。
请画出小梅后退过程中受力的示意图。
（力的作用点在O点）11.如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。
12.如图所示，一个弹簧固定在竖直墙壁上后跟小球相连，O点是弹簧处于原长时小球所在的位置。
现将小球压缩至M点，松手后，小球在M、N两点之间运动，水平面光滑，请画出小球在N 点时的受力示意图。
答案1. 【答案】如图所示：【解析】物体静止在水平地面上，处于平衡状态，所以物体受到水平向左的摩擦力，其大小f= F=20N；过物体重心，沿水平向左的方向画一条有向线段，并标明f=20N。
2. 【答案】【解析】重力的方向竖直向下；物体沿斜面向下滑动，则摩擦力的方向与运动方向相反，沿斜面向上。
专题训练二 力的示意图(摩擦力、平衡力与非平衡力)
8 如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速 下滑。请画出磁性黑板擦在竖直方向上所受到的力。
9 (本溪期末)如图所示，一钢球用一根绳子拴住，静止在光滑的斜面上，请画出 钢球的受力示意图。
10 如图所示，重100 N的货物A随小车B在拉力F的作用下一起向右做匀速直线 运动，请在图中画出货物A所受力的示意图。
2 (葫芦岛期中)如图所示是人走路时后脚蹬地面的情形，画出此时地面受到的摩 擦力的示意图。
3 图中重5 N的物体被压在竖直墙壁上处于静止状态，请画出物体受到的摩擦力 示意图。
4 如图所示，货物随传送带一起向上做匀速运动，请你在图中作出货物受到的 摩擦力的示意图。
5 如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、 后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
16 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时 小军的受力示意图(图中黑点表示重心)。
17 (2023·抚顺期末)如图所示，木块从斜面上O处由静止滑下，经过水平木板表 面上的A处，最终停在B处。请画出木块经过A处时受到的所有力的示意图。
18 在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一 物块A，从某时刻起，发现小球向右(运动的同方向)摆动，如图所示，请画出此时物 块A受力的示意图。
11 如图所示，A处于静止状态，B在拉力作用下向右运动。请在图中画出A物体 的受力示意图(力的作用点图中已标出)。
方法技巧：(1)物体向某个方向加速，则此方向上合力的方向与运动的方向一致 ；(2)物体向某个方向减速，则此方向上合力的方向与运动的方向相反。
12 图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。
人教版八年级下学期物理专题训练二 摩擦力、平衡力、非平衡力的受力示意图
人教版八下物理专题训练二摩擦力、平衡力、非平衡力的受力示意图1.在图中，箱子在传送带上匀速上升，画出箱子所受摩擦力的示意图。
2.一个长方体木块静止在粗糙斜面上，请画出木块所受的摩擦力和斜面受到的压力。
3.如图所示，请在图甲中画出斜面上方木块所受的重力和支持力示意图；在图乙中用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
4.在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图。
5.如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请在图中分别画出另一个力F2。
6.一人站在电梯上随电梯一起匀速上升，如图所示，此时人处于（选填“平衡”或“非平衡”）状态，在图中画出人的受力示意图。
7.一个半球形玻璃器件的质量为90g，放在水平桌面上，桌面对它的支持力多大？并画出该力的示意图。
8.如图是正在足球场上滚动的足球，请画出足球受摩擦力的示意图。
9.某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图。
10.如图所示，物体A随传送带一起以同样的速度水平向右匀速运动，请画出物体A的受力示意图。
11.如图所示，一个重为800N的货物A随一辆重为2×104N的小车B在拉力F作用下一起向右做匀速直线运动，请在图中作出货物A所受力的示意图。
12.画出被压缩的弹簧对小球的重力和弹力示意图。
13.如图所示，静止在水平路面上的小车，在其支架的固定细杆上固定一铁球，请作出小球受力的示意图。
14.如图所示，请在图中画出正在摆动的小球所受力的示意图（空气阻力不计）。
15.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图。
（力的作用点画在物体的重心）16.一条形磁铁A放在水平面上静止，用细线将小铁球B悬挂起来，当B静止时如图所示请画出A所受摩擦力f A和小铁球B的重力G的示意图。
17.如图所示，物体在水平推力F=10N的作用下以速度v在水平面上向右做匀速直线运动，请画出物体所受摩擦力的示意图。
