自制简易水位检测器
水位控制器的制作
专业: 应用电子技术班级: 电子3112 学生签名:一、设计题目水位控制器的制作二、设计内容要求具体设计要求如下：（1）根据常识自拟详细设计要求，给出设计方案与详细论证；（2）画出系统原理图（用学过的软件绘图），及各单元模块的电路图；（3）自行采购元器件，对电路进行搭接调试与成品制作，要求自行设计外观，力求美观实用；（4）撰写设计论文（打印），要求格式、排版规范，页数不低于20页，字数不少于1万字，参考文献不低于10篇；（5）所需文献自行查找，在第一周制定设计计划，并按计划按时完成任务。
三、设计应完成的技术资料（1）整体方案的论证材料（2）各主要单元电路的详细设计资料（3）电路整体原理图，工作情况分析。
（4）对所做的产品作成本估算。
四、设计考核的主要知识与技能（1）训练考核学生的查阅相关资料的能力，网上查询和图书管查询。
（2）对学生的所学知识综合应用能力作以训练考核。
主要包括电子电路相关知识。
（3）训练考察学生的实际动手能力和市场调研能力。
五、设计时间: 2013 年 11月日至 2014年月日六、指导教师: 联系电话：毕业设计进度表和平时考核学生签名:班级:电子3112平时成绩:指导教师签名:指导教师评语和评分意见学生姓名:评语:评分:指导教师签名:年月日毕业答辩考核和毕业设计成绩学生姓名:1.答辩评语:评分:2.毕业设计成绩:根据学生平时表现、指导教师评语意见，经答辩小组考核，综合评定该生毕业设计成绩为。
答辩小组:组长签名组员签名年月日前言在日常生活中和工业生产中，水位控制装置有着广泛的应用，如水塔，楼房水箱等。
水位控制装置的形式有很多种，浮子开关式、行程开关式、电节点式、压力式、电子式、微机式等。
这些装置或多或少地存在着一些缺点：浮子开关式采用机械结构，维护起来不方便；微机式控制装置，虽然操作方便，但造价较贵。
本设计从实用性和经济性出发，设计了一种水位自动控制装置，该装置结构简单、维护方便、工作可靠、性能价格比优良，而且在不同程度上克服了其他方法的一些缺点，在多种场合下均可采用。

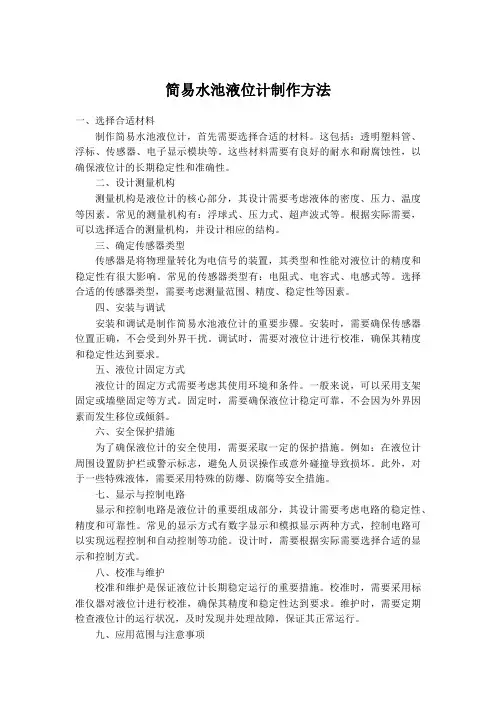

制作简易水池液位计的方法
简易水池液位计制作方法一、选择合适材料制作简易水池液位计，首先需要选择合适的材料。
这包括：透明塑料管、浮标、传感器、电子显示模块等。
这些材料需要有良好的耐水和耐腐蚀性，以确保液位计的长期稳定性和准确性。
二、设计测量机构测量机构是液位计的核心部分，其设计需要考虑液体的密度、压力、温度等因素。
常见的测量机构有：浮球式、压力式、超声波式等。
根据实际需要，可以选择适合的测量机构，并设计相应的结构。
三、确定传感器类型传感器是将物理量转化为电信号的装置，其类型和性能对液位计的精度和稳定性有很大影响。
常见的传感器类型有：电阻式、电容式、电感式等。
选择合适的传感器类型，需要考虑测量范围、精度、稳定性等因素。
四、安装与调试安装和调试是制作简易水池液位计的重要步骤。
安装时，需要确保传感器位置正确，不会受到外界干扰。
调试时，需要对液位计进行校准，确保其精度和稳定性达到要求。
五、液位计固定方式液位计的固定方式需要考虑其使用环境和条件。
一般来说，可以采用支架固定或墙壁固定等方式。
固定时，需要确保液位计稳定可靠，不会因为外界因素而发生移位或倾斜。
六、安全保护措施为了确保液位计的安全使用，需要采取一定的保护措施。
例如：在液位计周围设置防护栏或警示标志，避免人员误操作或意外碰撞导致损坏。
此外，对于一些特殊液体，需要采用特殊的防爆、防腐等安全措施。
七、显示与控制电路显示和控制电路是液位计的重要组成部分，其设计需要考虑电路的稳定性、精度和可靠性。
常见的显示方式有数字显示和模拟显示两种方式，控制电路可以实现远程控制和自动控制等功能。
设计时，需要根据实际需要选择合适的显示和控制方式。
八、校准与维护校准和维护是保证液位计长期稳定运行的重要措施。
校准时，需要采用标准仪器对液位计进行校准，确保其精度和稳定性达到要求。
维护时，需要定期检查液位计的运行状况，及时发现并处理故障，保证其正常运行。
九、应用范围与注意事项简易水池液位计适用于各种水池、水塔等场合的液位测量和控制。
自制水质判别仪
自制水质判别仪自制水质判别仪,Water discriminant Instrument关键字：自制水质判别仪自制水质判别仪合格的日常用水的水质，直接影响人们的健康。
水质鉴定在业余条件下，由于条件所限而无法采用专业性的取样化验和分析，但却可通过自制一个电子装置，对水直接检测，从而直观地显示并判别水质的优劣，因此具有较实用的价值。
检测器电路如图1所示。
IC1与外围元件R1、R2、C1等构成多谐振荡器电路。
同时，在R3的中间触点输出端接有一只水质探测头，探头右侧接IC2组成的LED“点式”电平显示电路。
由于水中杂质含量与水的纯净度成反比，在探测水质时，如果水质好，说明杂质含量少，而相应水中杂质成分的水解离子浓度就低，于是此水的导电率也低，则水电阻值就大，振荡信号经过此水后的衰减量相应就大。
因此电平指示器就因输入信号幅值偏低而呈现出“低位”LED1-LED3范围内某点“LED”显示上。
反之，水质不好、杂质量大，而使振荡信号“高电平”衰减地通过探头，输入至LED显示器上，从而使显示器呈现LED4～LED6范围某点“LED”显示上，具体到LED全部实际的显示含义，可依附表作参考。
实际制作时，探头部分可参照图2进行自制。
用材上采用直径4mm2的铜芯护套线，下部用小刀将部分绝缘外皮切除，使铜线芯各裸露出10mm左右。
上端焊接上一对双芯屏蔽线(防止感应外部杂波干扰)。
此后，将接头用胶带缠绕包好；屏蔽线另一端则接入测量电路。
电路安装完成后还应做简单的校调。
首先，在杯子内装上自来水，以此作为测试校准源；将探头置于杯内水中，调整时按下电源开关S，这时指示器中的某只LED将会发光，接着慢调可调电阻R3，在LEDl-6的发光位变动中，使指示点停留在LED2(绿)的位置上，此时调整校准结束。

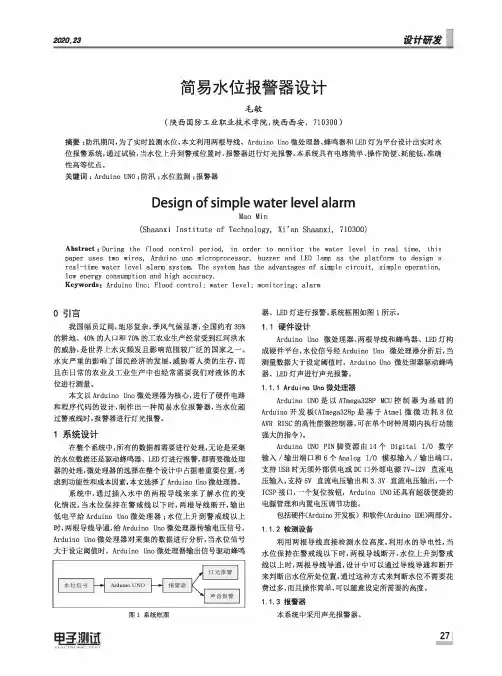

简易水位报警器设计
2020.23设计研发简易水位报警器设计毛敏（陕西国防工业职业技术学院，陕西西安，710300）摘要：防汛期间，为了实时监测水位，本文利用两根导线、Arduino Un。
微处理器、蜂鸣器和LED灯为平台设计出实时水位报警系统，通过试验，当水位上升到警戒位置时，报警器进行灯光报警。
本系统具有电路简单、操作简便、耗能低，准确性高等优点。
关键词：Arduino UNO；防汛；水位监测；报警器Design of simple water level alarmMao Min(Shaanxi Institute of Technology,Xi'an Shaanxi,710300)Abstract；During the flood control period,in order to monitor the water level in real time,this paper uses two wires,Arduino uno microprocessor,buzzer and LED lamp as the platfonn to design a real-time water level alarm system.The system has the advantages of simple circuit,simple operation, low energy consumption and high accuracy.Keywords；Arduino Uno;Flood control:water level;monitoring;alarm0引言我国幅员辽阔，地形复杂,季风气候显著，全国约有35%的耕地、40%的人口和70%的工农业生产经常受到江河洪水的威胁，是世界上水灾频发且影响范围较广泛的国家之一。
水灾严重的影响了国民经济的发展，威胁着人类的生存，而且在日常的农业及工业生产中也经常需要我们对液体的水位进行测量。
简单水尺读取器的制作
３ 制 作 方 法 ．
将 海绵制成 比管子 内径稍 大的 圆形 ，中间开直径 约０５ｅ ． ｍ的小孔 ，制成 滤波器 ；将 泡沫 塑料 制成 直径 １ ２０ ｍｉ 圆形 ，外 面用 防水胶 布缠绕２ ，制成浮 ． ．ｅ ｌ ５～ ９ 圈 球 ；透 明胶 皮管 子 下端 约２ｃ 对称 打孔 ６ ，用 漆 ｍ处 个
本 机 为镇 江 柴油 机 厂引 进ＭＡＮ Ｂ ＆Ｗ公 司 技术 生
产 的６ ２／０ Ｚ 、新 式增 压 、四冲程 柴 油机 作 为船 Ｌ ３３ Ｈ 型
上 发 电机 ，单 机 额 定 功 率 ７ ０ｋ ，转 速 ７ ０ｒ ｉ ， １ Ｗ ２ ｍ ｎ ／ ＷＯ Ｄ Ｏ ＷＡ Ｄ 电液调 速 器 ，２ ０ 年 出厂 。发 电机 使 Ｒ 型 ０４ 用 的燃 油和 主机 一致 ， 目前使 用 １ ０ Ｓ燃 油 。 ８ｃｔ
二 、故障简述
较长 一段 时问 以来 ，该船 １发 电机在 增加 负荷 时 ＃ 增压 器均会 产生 一次猛 烈 的喘振 。观 察发 现 ：故 障发 生时 ，增 压 器废气 端 的烟迅 速膨 胀 ，而压气 端会 有气 流反 冲出来 ，然后 恢 复正 常 ，此 时 １ 机各缸 排 炯温度 ＃
测 结果 。
关键词 ：散货船 ；水尺计 量；水尺观测 ；连通器 ；滤波器
在散货船 的水尺 计量工 作 中 ，水 尺读取 是基本 的 数 据观测 ，其准 确程度 直接关 系到计 量结果 。大型散 货 船 的厘 米 吃水 吨数 较 大 ，如 巴拿 马 型散 货 船 “ 光
荣 ”号 满载 时厘米 吃水 吨数 为６ ． ｔ ｍ，好 望 角型散 ６６ ／ ｃ
简单水尺读取器 的制作
文／ 燕 山大学经济管理学院 李清林 陈业华
1我小发明——危险水位报警器
我的小发明——危险水位报警器崇实小学南校四<4）班覃浩原通过看新闻，我知道浙江省余姚市被洪水围城，百姓不满政府预警太迟，造成很大的损失。
我就想到：要是我能发明一个危险水位报警器该多好啊！(余姚市被洪水围城>我思考了许多天，终于想到了一个好办法：“纯水”虽然是不导电的，但我们生活中和大自然里的水都不是真正的“纯水”，里面都有自由移动离子和其他一些杂质，是可以导电的。
所以溪水、自来水、内涝水、河水都可以导电。
我可以利用大自然中水的导电性，让水来控制报警器，当水没有到达危险水位时，报警器的线路是断开的，报警器不响；当水到达危险水位时，就可以通过它的导电性来连通报警器的线路，从而打开报警器的开关，达到报警的效果。
想到做到，我立马开始找材料了，我找到的材料有：太空大战玩具的集成电路板、小喇叭、报警灯、九根电线<七根两头都露出铜丝，二根一头露出铜丝）、绝缘胶、透明胶、三根铁丝、一对 1.5V 的电池、纸板、包装盒、矿泉水瓶。
为什么不直接用报警器，而是要用太空大战玩具的集成电路板呢？由于商店里卖的报警器要用220V电，水导电以后，直接接触水的人会有危险，所以我用了有报警音的玩具集成电路板代替报警器。
<准备材料，剥去电线两头的胶皮，露出两头铜丝）材料准备好了，我就可以制作了。
第一步：连接电池。
把2个1.5Ⅴ的电池连接成我们要用的3Ⅴ的电池。
先做好连接电池的铁丝片，形状如下图：做完铁片以后，先把②③号连接好电线，再用绝缘胶把铁片与电池绑紧，连接形状如下图：第二步：考试电路。
先把集成电路板引出五根电线，一个一个的考试，看那根线路与喇叭相连会发出报警声音。
做完考试以后形成正确的电路图，经过好多次考试，我终于考试出来了正确的电路图。
我的电路图如下：第三步：断开线路。
断开的位置和方法如下图：第四步：考试水控效果。
用水瓶装好水，把两根断开的电线放在水里，看是不是能按照想象的报警。
第五步：接报警灯。
考虑到耳朵聋的人听不到报警声，因此加上了一个报警灯。
水箱水位刻度尺制作方法
水箱水位刻度尺制作方法1. 引言1.1 水箱水位刻度尺的作用水箱水位刻度尺是一种用于监测水箱水位变化的装置。
通过刻度尺上的刻度，用户可以直观地了解到水箱中水的高度，从而可以及时采取相应的措施。
水箱水位刻度尺的作用主要表现在以下几个方面：1. 提供实时监测：水箱水位刻度尺可以提供实时的水位监测信息，让用户随时了解水箱中水的高度，避免因水位过低或过高导致的问题。
2. 便于管理：水箱水位刻度尺可以帮助用户更好地管理水资源，合理利用水箱内的水量，避免浪费。
3. 预防安全事故：水箱水位刻度尺可以提醒用户水箱水位是否达到安全水位线，及时发现问题并采取措施，以防止水箱溢出或水位过低引发事故。
水箱水位刻度尺的作用在于提供便利的水位监测服务，帮助用户更好地管理和利用水资源，预防安全事故的发生。
通过安装水箱水位刻度尺，可以有效地提升水箱的使用效率和安全性。
1.2 水箱水位刻度尺的重要性水箱水位刻度尺的重要性在于它能够方便地监测水位的变化，确保水箱水位始终在合适的范围内。
水箱水位刻度尺可以帮助我们及时发现水位过低或过高的情况，及时进行处理，避免因水位异常而导致的问题。
特别是在一些对水位要求较为严格的场所，如工业生产中的水箱、饮用水箱等，水箱水位刻度尺更是必不可少的监测工具。
水箱水位刻度尺还可以提高工作效率，减少人工监测的工作量。
通过安装水箱水位刻度尺，我们可以直观地了解水位情况，无需反复去开启水箱盖子或使用其他方式来查看水位。
这不仅节省了人力成本，还可以及时发现水位异常，保障了水箱的正常运行。
水箱水位刻度尺的重要性不言而喻。
它既可以保障水箱运行的安全稳定，又可以提高工作效率，是一种非常实用的监测工具。
在制作水箱水位刻度尺时，我们应该重视其重要性，确保刻度尺的准确性和可靠性。
2. 正文2.1 准备工作准备工作是制作水箱水位刻度尺的第一步，其重要性不可忽视。
在进行刻度尺制作之前，需要做好以下准备工作：1. 准备必要工具：制作水箱水位刻度尺需要使用一些基本的工具，如尺子、铅笔、剪刀、胶水、标尺等。
制作水位报警器
3、大部分同学成功以后。展示水位报警器全部电路。提醒学生晶体二极管的正负极。开始连接水位报警器余下电路部分。
4、让完成的同学展示作品。提醒学生可以通过短接a、b两端来测试自己的作品是否成功。完成的同学到讲台前实物投影展示其能实现的水位报警功能。
七、教后反思
总体上看，本节课较为成功，情境创设比较好，讲述清晰，学生能够与教师呼应，教学过程流畅。但过后反思，还有一些值得改进的地方，如：教师的演示是否可以更简练些。水位报警器原理是否可以讲得生动些，更能让学生理解。
三、教材分析
重点：利用非门4069制作一个水位报警器。
难点：理解水位报警器的工作原理。
四、学生情况分析
本课安排在高一，对高一学生来说，是有一定难度的，他们对电学方面的知识还仅限于初中所学的一些物理知识，因此，在教学中，需要教师的演示和指导。
五、教学技术条件要求
多媒体（PPT）
六、课堂流程预设
通过线断报警器和触发防盗报警器装置引入新课。
三、水位报警器的工作原理
1、PPT展示水位报警器电路图，提醒学生根据非门逻辑功能尝试让学生回答。学生分析。
2、教师分析小结。
板书：工作原理：
a、b没有接触水面，1脚高电平，晶体二极管导通，振荡电路不工作。
a、b接触水面，1脚低电平，晶体二极管截止，振荡电路工作。
四、教师小结
教师展示课堂引入时用的防盗报警器装置和水位报警器，启发学生观察生活中一些现象，通过改变这些装置的部分电路来设计其他报警或提醒装置。通过使用不同的传感器，就可使同一块芯片制作出多种电子控制作品。
课题：制作水位报警器_
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自制简易水位检测器
本例介绍一款CD4069数字集成电路制作的水位检测器，它能在水箱(或水塔)进水到位时发出声光报警信号，提醒用户及时关闭水泵或水阀门。
电路工作原理
该水位检测报警器电路由水位检测传感器、间歇振荡器、LED闪烁指示电路、音频振荡器和音频放大电路等组成，如图下所示。
水位检测传感器由两只电极片构成。
间歇振荡器由六非门集成电路IC(CD4069)内部的非门电路f、非门电路e和有关外围元器件组成。
LED闪烁指示电路由IC内部的非门电路d、电阻器R3和发光二极管VL组成。
音频振荡器由IC内部的非门电路a、非门电路b和有关外围元器件组成，其振荡频率约lkHz。
音频放大电路由IC内部的非门电路c、晶体管V1、V2和扬声器BL组成。
当水箱内无水或送水未到位时，水位传感器的两个电极片处于开路状态，+9V电压经开关S、电阻器R1加至二极管VDl的正极，使VDl导通，IC的13脚、10脚、1脚和4脚均为高电平，报警器电路不工作。
当水箱(或水塔)加水到位时，水位检测传感器的两个电极片与水接触(通过水接通)，使二极管VDl的正极变为低电平，VDl截止，间歇振荡器振
荡工作，从IC的10脚输出周期较长的振荡信号。
当该振荡信号电压为正时，二极管VD2导通，IC的1脚为高电平，音频振荡器不工作；当IC的10脚输出的振荡信号电压为负时，VD2截止，音频振荡器振荡工作。
这样，音频振荡器在间歇振荡器的控制下间歇地工作，从IC的6脚输出断续的音频信号，该信号经V1和V2放大后，推动扬声器BL发出报警声。
元器件选择
IC选用CD4069或TC4069六非门集成电路。
VDl、VD2选用1N4148硅开关二极管；VL选用Φ3mm的红色或绿色发光二极管。
VTl、VT2均选用硅NPN 型晶体管，其中VI为S9013，V2为C8050。
R1～R4选用1／4W碳膜电阻器。
C1选用耐压值为16V的电解电容器；C2选用涤纶电容器或独石电容器。
BL 选用玩具用的小型电动式扬声器
或压电蜂鸣器(使用压电蜂鸣器
时，在其两端并接一只10～27mH
的电感器)。
实际电路制作时，请参见线路
板图。
