PLC复习习题及答案及自我检测打印版
接点并联在其下面。（ √ ） 21、在 PLC 梯形图中如单个接点与一个并联支路
串联，应将并联支路紧靠右侧母线排列，而把单个 接点串联在其左边。（ × ）
22、PLC 梯形图中，串联块的并联连接指的是梯 形图中由若干接点并联所构成的电路。（ × ）
23、串联一个常开触点时采用 AND 指令；串联 一个常闭触点时采用 LD 指令。（ × ）
32 位 ，是否可逆？ Y ，可否中断？ Y 。 5、PLC 是在 继电器 控制系统基础上发展起来 的？ 6、STL 步进是顺控图中的 S0—S9 的功能是什么？
基本动作 7、主控触点指令 MC 与堆栈指令 MPS 一样， 不是 必须的指令，起到简化程序的作用。 8、M8002 有 初始化 功能。 9、 继电器 输出，断点确切，带负载能力 强 。 这种模式既适合于直流又适合于交流，因此这种模 式在开关频率不太高的情况下是首选的输出控制 方案。 10、 可靠性高、编程容易、灵活性好 是 PLC 的主 要特点。 11、被置位的点一旦置位后，在执行 复位 指令 前不会变为 OFF，具有锁存功能。 12、FXGP-WIN-C 是 FX 系列 PLC 的编程软件，使用 该软件的微机 可以 直接与 PLC 通讯， 能 进 行 PLC 运行状态的在线监视。 13、PLC 一般 能 为少量小容量外部传感器提供 24V 直流电源。 14 fX2N-64MT 是 FX2N 系列 PLC 的 基本单元 ，64 表示其具有 个输入输出点，MT 表示其输出形式 为 晶体管 15、PLC 一般 能 为少量小容量外部传感器提供 24V 直流电源。 16、在 PLC 自动控制系统中，对于压力输入，可用 扩展模块？ FX2N－4AD 17、在 PLC 自控系统中，对于脉冲信号输入，可用 扩展模块？
二
一、 是非题 1、 可编程序控制器是一种数字运算操作的电子
系统，专为在工业环境下应用而设计，它采用可编 程序的存储器。（√ ）
2、 可编程序控制器的输出端可直接驱动大容量 电磁铁、电磁阀、电动机等大负载。（ × ）
3、 可编程序控制器只具数字量或模拟量输入输 出控制的能力。（× ）
4、 可编程序控制器的输入端可与机械系统上的 触点开关、接近开关、传感器等直接连接。（√ ）
38、在编程输入前应事 FX2NPLC 机 RUN 端和 COM 端断开，使 PLC 处于停止运行。（ √ ）
39、PLC 机型的选择主要是指在功能上如何满足 自己需要，而不浪费机器容量。（ × ）
40、PLC 模拟调试的方法是在输入端接开关来模 拟输入信号，输出端接指示灯来模拟被控对象的动
作。（ √ ） 41、可编程序控制器的开关量输入/输出总点数
(A) 输入 （B）输出 （C）编程 （D）监控 24、PLC 中步进程序返回指令 RET 的功能是（ C ） (A) 是程序的复位指令 （B）是程序的结束指令 （C）是将步进触点由副母线返回到原来的左母线 （D）是将步进触点由左母线返回到原来的副母线 25、PLC 中步进程序开始指令 STL 的功能是（ D ） (A) 表示状态器 S 线圈被激活 （B）将状态器 S 的触点与母线连接 （C）将步进触点返回主母线 （D） 将状态器 S 的常开触点与主母线连接 26、PLC 中的定时器是（ B ） (A) 硬件实现的延时继电器，在外部调节 （B） 软件实现的延时继电器，用参数调剂 （C）时钟继 电器 （D）输出继电器 27、PLC 中微分指令 PLS 的表现形式是（ A ） (A) 仅输入信号的上升沿有效 （B）仅输入信号 的下降沿有效 （C）仅输出信号的上升沿有效 （D） 仅高电平有效 28、对复杂的梯形图逻辑编写程序，应该（ C ） (A) 采用高级语言 （B）直接转化为程序 （C） 先简化梯形图再将其转化为程序 （D）用高级 PLC 29、可编程序控制具有体积小，重量轻，是（ A ） 特有的产品。 (A) 机电一体化 （B）工业企业 （C）生产控制 过程 （D）传统机械设备 30、可编程序控制器是（ C ）为基本元件所组 成的电子设备。 (A) 输入继电器触头 （B）输出继电器触头 （C） 集成电路 （D）各种继电器触头 31、下面哪一种器件无法由 PLC 的元件代替（ A ） (A) 热保护继电器 （B）定时器 （C）中间继电 器 （D）计数器 32、选择 PLC 产品要注意的电器特征是（ C ） (A) CPU 执行速度和输入输出模块形式 （B）编 程方法和输入输出形式 （C）容量、速度、输入输 出模块形式、编程方法 （D）PLC 的体积、耗电、 处理器和容量 33、以下哪个场合不适应以开关量控制为主的 PLC 的应用（ C ） (A) LED 显示控制 （B）电梯控制 （C）温度调 节 （D）传送带启停控制 34、用户编写程序的优劣对程序长短和（ D ） 回产生较大影响 ( A) 指令选用 （B）控制功能 （C）输出功率 （D） 运行时间
5、 PLC 的 I/O 点数是指某台 PLC 能够输入 PLC 内和从 PLC 内向外输出的开关量、模拟量的总点数。 （√）
6、 PLC 输出端电流较大时，可在被控元件处串 联一个电阻来分流 PLC 输出的漏电流。（ × ）
7、 PLC 采用了典型的计算机结构，主要是由 CPU、RAM、ROM 和专门设计的输入输出接口电路 等组成。（√ ）
31、PLC 步进指令中并行性流程状态转移图的编 程原则是指先集中进行分支状态处理，再集中进行 汇合状态处理。（ √ ）
32、PLC 中的选择性流程指的是多个流程分支可 同时执行的分支流程。（ × ）
33、PLC 步进指令编程时，先要分析控制过程， 确定步进和转移条件，按规则画出状态转换图画， 再根据状态转移图出梯形图；最后由梯形图写出程 序表。（ √ ）
34、PLC 中的功能指令主要是指用于数据的传送、 运算、变换及程序控制等功能的指令。（ √ ）
35、功能指令主要由功能指令助记符和操作元件 两大部分组成。（ × ）
36、在使用编程器时，必须先将指令转变成梯形 图，使之成为 PLC 能识别的语言。（ × ）
37、在 PLC 中，指令是编程器所能识别的语言。 （×）
直接接入 PLC 的高速计数器输入端 18、M8013 的脉冲输出周期是多少? 1 秒 。 19、十六进制的 F，转变为十进制是多少? 15 。 20、三菱 PLC 中，16 位的内部计数器，计数数值最 大可设定为： 。
32767 21、M0—M15 中，M0、M2 数值都为 1，其它都为
0，那么，K4M0 数值等于。 5 22、FX2n 系列 PLC 中,16 位除法指令应用： DIV 加 D 为双字 32 位
24、OUT 指令是驱动线圈指令，用于驱动各种继 电器。（× ）
25、在梯形图中，输入触点和输出线圈为现场的 开关状态，可直接驱动现场的执行元件。（ × ）
26、PLC 机内的指令 ORB 或 ANB 在编程时，如非 连续使用，可以使用无数次。（√ ）
27、在一段不太长的用户程序结束后，写与不写 END 指令，对于 PLC 机的程序运行来说其效果是不 同的。（ √ ）
是计算所需内存储器容量的重要根据。（ √ ） 42、PLC 的系统程序永久保存在 PLC 中，用户不
能改变，用户程序是根据生产工艺要求编制的，可 通过编程器修改或增删。（ √ ）
43、对 PLC 机的表面，应该用于抹布和皮老虎以 保证其工作环境的整洁和卫生。（ √ ）
44、PLC 机锂电池电压即使降至最低值，用户程 序也不会丢失。（ × ）
28、PLC 步进指令中的每个状态器需具备三个功 能：驱动有关负载、指定转移目标、指定转移条件。 （√）
29、顺序控制系统是指按照生产工艺预先规定的 顺序，在各个输入信号的作用下，根据内部状态和 时间的顺序，在生产过程中各个执行机构自动有序 地进行操作过程。（ √ ）
30、过程控制系统是将整个控制过程分为几个特 定的状态，在一定的条件下可以转移，使得整个控 制过程按规律一步一步地进行。（ √ ）
11、PLC 的内部辅助继电器是（ A ） （A） 内部软件变量，非实际对象，可多次使用； （B） 内部微型电器 （C）一种内部输入继电器 （D） 一种内部输出继电器 12、PLC 的清零程序是（ C ） (A) RST S2 0S30；（B）RST T20 T20 （C）ZRST S20 S30 （D）ZRST XO X27 （E）ZRST M8000 M8100 13、PLC 的输入继电器是（ C ） (A) 装在输入模块内的微型继电器 （B）实际的 输入继电器 （C）从输入端口到内部的线路 （D） 模块内部输入的中间继电器线路 14、PLC 的特殊辅助继电器指的是（ A ） (A) 提供具有特定功能的内部继电器 （B）断电 保护继电器 （C）内部定时器和计数器 （D）内部 状态指示继电器和计数器 15、PLC 机的（ B ）输出是无触点输出，用于 控制交流负载。 (A) 继电器 （B）双向晶闸管 （C）单结晶体管 输出 （D）二极管输出 16、PLC 机的（ A ）输出是有触点输出，既可 控制交流负载又可控制支流负载。 (A) 继电器 （B）晶闸管 （C）单结晶体管 （D） 二极管输出 17、PLC 机的扫描周期与程序的步数、（ D ）及 所用指令的执行时间有关。 (A) 辅助继电器 （B）计数器 （C）计时器 （D） 时钟频率 18、PLC 机将输入信息采入 PLC 内部，执行（ C ） 后达到的逻辑功能，最后输出达到控制要求。 (A) 硬件 （B）元件 （C）用户程序 （D）控制 部件 19、PLC 机可编程序控制器输出方式为：（ B ） (A) Y、R、T （B）R、T、S （C）M、S、R （D） T、R、C 20、PLC 机输出类型有继电器、晶体管、（ C ） 三种输出形式。 (A) 二极管 （B）单结晶体管 （C）双向晶闸管 （D）发光二极管 21、PLC 机型选择的基本原则是在满足（ C ） 要求的前提下，保证系统可靠、安全、经济及使用 维护方便。 (A) 硬件设计（B）软件设计（C）控制功能（D） 输出设备 22、PLC 通过编程器编制控制程序，即将 PLC 内 部的各种逻辑部件按照（ B ）进行组合以达到一 定的逻辑功能。 (A) 设备要求（B）控制工艺（C）元件材料（D） 编程器型号 23、PLC 在模拟运行调试中可用编程器进行（ D ）， 若发现问题，可立即修改程序。

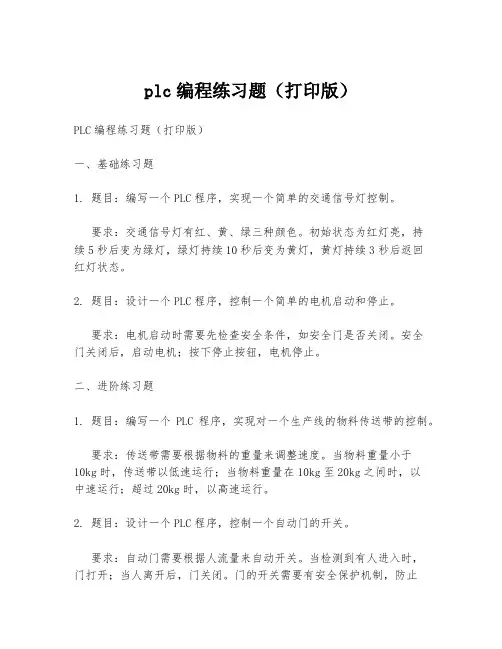

plc编程练习题(打印版)
plc编程练习题（打印版）PLC编程练习题（打印版）一、基础练习题1. 题目：编写一个PLC程序，实现一个简单的交通信号灯控制。
要求：交通信号灯有红、黄、绿三种颜色。
初始状态为红灯亮，持续5秒后变为绿灯，绿灯持续10秒后变为黄灯，黄灯持续3秒后返回红灯状态。
2. 题目：设计一个PLC程序，控制一个简单的电机启动和停止。
要求：电机启动时需要先检查安全条件，如安全门是否关闭。
安全门关闭后，启动电机；按下停止按钮，电机停止。
二、进阶练习题1. 题目：编写一个PLC程序，实现对一个生产线的物料传送带的控制。
要求：传送带需要根据物料的重量来调整速度。
当物料重量小于10kg时，传送带以低速运行；当物料重量在10kg至20kg之间时，以中速运行；超过20kg时，以高速运行。
2. 题目：设计一个PLC程序，控制一个自动门的开关。
要求：自动门需要根据人流量来自动开关。
当检测到有人进入时，门打开；当人离开后，门关闭。
门的开关需要有安全保护机制，防止夹伤。
三、综合练习题1. 题目：编写一个PLC程序，实现对一个小型工厂的能源管理系统。
要求：系统需要监控电能、水能和燃气的使用情况。
当能源使用超过预设值时，系统需要发出警告，并自动调整设备的运行状态。
2. 题目：设计一个PLC程序，控制一个自动售货机的运作。
要求：售货机需要根据用户的选择来出货。
用户可以通过触摸屏选择商品，售货机根据选择的商品自动出货。
同时，售货机需要能够显示商品的库存情况。
附加练习题1. 题目：编写一个PLC程序，实现对一个简单的电梯控制系统。
要求：电梯需要根据用户选择的楼层来运行。
电梯在运行过程中需要检测超载情况，并在超载时发出警告。
2. 题目：设计一个PLC程序，控制一个简单的工业机器人的移动。
要求：机器人需要根据预设的路径移动，并在路径的每个点执行特定的任务。
机器人的移动需要有安全保护机制，防止碰撞。
注意：以上练习题仅供参考，实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。
plc练习题带答案
plc练习题带答案PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的电子设备。
以下是一些PLC练习题及答案，供学习者参考：练习题1：假设你有一个由PLC控制的自动化生产线，该生产线有三个传感器A、B和C，它们分别检测不同的生产条件。
编写一个PLC程序，使得当传感器A和B同时被触发时，电机M1启动；当传感器C被触发时，电机M1停止。
答案：```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2：编写一个PLC程序，用于控制一个简单的交通信号灯系统。
信号灯有三个灯：红灯、绿灯和黄灯。
系统要求红灯亮5秒后，绿灯亮3秒，然后黄灯亮2秒，之后循环。
答案：```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3：设计一个PLC程序，用于控制一个简单的自动门系统。
系统有两个传感器，一个是门的开闭状态传感器S1，另一个是安全传感器S2。
plc期末复习题及答案
plc期末复习题及答案PLC（Programmable Logic Controller）期末复习题及答案一、选择题1. PLC的全称是：A. Personal Logic ControllerB. Programmable Logic ControllerC. Power Logic ControllerD. Portable Logic Controller答案：B2. PLC的主要功能是：A. 数据存储B. 逻辑控制C. 网络通信D. 音频处理答案：B3. 以下哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 触摸屏答案：C4. PLC的编程语言通常包括：A. 汇编语言B. 梯形图C. 高级语言D. 所有选项都是答案：B5. PLC的扫描周期是指：A. PLC从输入到输出的整个处理时间B. PLC的启动时间C. PLC的停机时间D. PLC的维护周期答案：A二、填空题6. PLC由_______、_______、_______、_______和_______五部分组成。
答案：输入模块、中央处理单元、输出模块、编程设备、电源模块7. PLC的编程环境通常包括_______和_______两种模式。
答案：离线编程、在线编程8. PLC的输入/输出处理方式通常分为_______和_______两种。
答案：并行处理、串行处理9. PLC的编程语言IEC 61131-3标准包括_______、_______、_______、_______和_______。
答案：梯形图、顺序功能图、功能块图、指令列表、结构文本10. PLC的故障诊断通常包括_______、_______和_______。
答案：硬件故障、软件故障、外部设备故障三、简答题11. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描原则。
它首先从输入模块读取输入信号状态，然后中央处理单元根据程序逻辑处理这些输入信号，最后将处理结果输出到输出模块，控制外部设备。

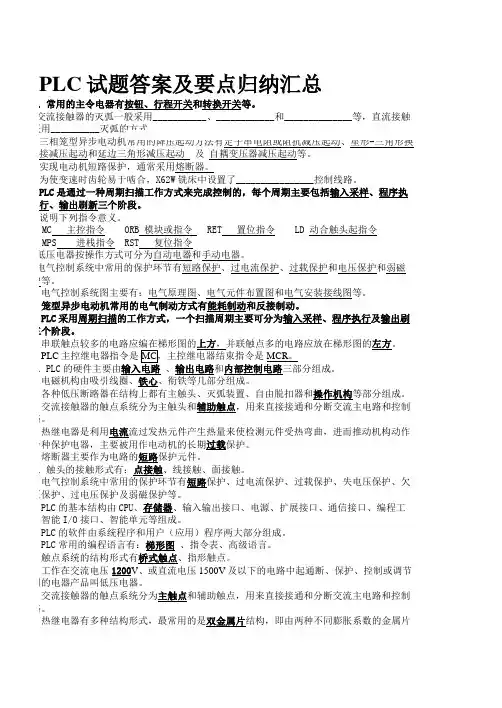

PLC原理与应用试题答案及复习要点完整版
PLC试题答案及要点归纳汇总1、常用的主令电器有按钮、行程开关和转换开关等。
、交流接触器的灭弧一般采用___________、____________和______________等，直流接触器采用__________灭弧的方式。
、三相笼型异步电动机常用的降压起动方法有定子串电阻或阻抗减压起动、星形-三角形换接减压起动和延边三角形减压起动及自耦变压器减压起动等。
、实现电动机短路保护，通常采用熔断器。
、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。
、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括输入采样、程序执行、输出刷新三个阶段。
、说明下列指令意义。
MC 主控指令 ORB 模块或指令 RET 置位指令 LD 动合触头起指令MPS 进栈指令 RST 复位指令、低压电器按操作方式可分为自动电器和手动电器。
、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护和电压保护和弱磁保护等。
0、电气控制系统图主要有：电气原理图、电气元件布置图和电气安装接线图等。
1、笼型异步电动机常用的电气制动方式有能耗制动和反接制动。
2、PLC采用周期扫描的工作方式，一个扫描周期主要可分为输入采样、程序执行及输出刷新三个阶段。
3、串联触点较多的电路应编在梯形图的上方，并联触点多的电路应放在梯形图的左方。
4、PLC主控继电器指令是MC，主控继电器结束指令是MCR。
5、PLC的硬件主要由输入电路、输出电路和内部控制电路三部分组成。
6、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
7、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。
8、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
9、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。
(完整word版)PLC习题参考答案解析
PLC控制技术练习题1、什么是可编程控制器？它的特点是什么?2、可编程控制器主要应用在哪些领域?3、可编程控制器的发展方向是什么?4、PLC由哪几部分组成？各有什么作用？5、PLC开关量输出接口按输出开关器件的种类不同，有几种形式?6、可编程控制器常用哪几种存储器？各有什么特点？7、可编程控制器常用哪几种编程器？各有什么特点？8、PLC按I/O点数和结构形式可分为几类？各有何特点？9、PLC控制系统与传统的继电器控制系统有何区别?10、简述PLC的扫描工作过程。
11、简述FX系列可编程控制器型号的意义。
12、可编程控制器的技术性能指标有哪些？13、为什么PLC中软继电器的触点可无数次使用？14、FX2N有哪几种编程器件?它们的作用是什么？15、FX2N的高速计数器有哪几种类型？简述其工作原理.16、可编程控制器有几种常用的编程语言？17、可编程控制器梯形图编程规则的主要内容是什么？18、请写出以下指令表对应的梯形图。
0 LD X0 8 LD X61 AND X1 9 OR X72 ANI X2 10 ANB3 OR X3 11 OUT Y34 OUT Y1 12 LD X115 OUT Y2 13 OUT Y46 LD X4 14 AND X127 OR X5 15 OUT Y516 END19、根据给出语句表程序画出对应的梯形图。
20、根据图写出语句表程序。
0 LD X01 MPS2 AND X13 MPS4 AND X25 OUT Y06 MPP7 AND X38 OUT Y19 MRD10 AND X411 AND X512 OUT Y213 MPP14 AND X615 OUT Y321、使用MC和MCR指令有哪些注意事项。
根据图2写出语句表程序。
0 LD X01 MC N0 M1004 LD X15 OUT Y06 LD X27 MC N1 M10110 LD X311 OUT Y112 MCR N114 MCR N0题20图题21图22、根据图3写出语句表程序.0 LD X01 AND X12 OR X33 LD X24 OR X45 ANB6 OUT Y07 LD X58 AND X69 LD X1010 AND X1111 ORB12 OR X1213 AND X714 OUT T1 K1017 LD X1018 PLS M10020 LD X021 RST C23423、根据梯形图补充时序图.24、用经验设计法设计满足图示波形的梯形图。
plc复习题及参考答案
plc复习题及参考答案PLC复习题及参考答案一、选择题1. PLC的全称是什么？A. 个人学习计算机B. 可编程逻辑控制器C. 个人局域网络计算机D. 个人计算机局域网答案：B2. PLC的编程语言主要有哪几种？A. 汇编语言B. 机器语言C. 梯形图D. 高级语言答案：C3. PLC的输入/输出模块主要负责什么？A. 程序的编写B. 数据的存储C. 与外部设备连接D. 逻辑运算答案：C4. PLC的工作原理是什么？A. 顺序执行B. 并行执行C. 随机执行D. 循环执行答案：A5. PLC的扫描周期主要包括哪几个阶段？A. 输入处理B. 程序执行C. 输出处理D. 所有以上答案：D二、判断题1. PLC可以用于实现工业自动化控制。
（对）2. PLC的编程语言只有梯形图一种。
（错）3. PLC的输入/输出模块是与外部设备连接的关键部分。
（对）4. PLC的扫描周期是固定的，不会受到程序复杂度的影响。
（错）5. PLC的程序执行是并行的，可以同时处理多个任务。
（错）三、简答题1. 简述PLC的主要功能。
答：PLC的主要功能包括实现工业自动化控制，如控制机械动作、监测设备状态、数据采集与处理等。
2. 简述PLC的编程步骤。
答：PLC的编程步骤主要包括：需求分析、程序设计、程序编写、调试与测试、程序优化等。
3. 简述PLC的输入/输出处理过程。
答：PLC的输入/输出处理过程包括：输入模块接收外部信号，经过内部逻辑处理后，由输出模块控制外部设备执行相应的动作。
四、计算题1. 如果一个PLC的扫描周期为10ms，程序执行时间为5ms，那么输出处理需要多长时间？答：输出处理时间为扫描周期减去程序执行时间，即10ms - 5ms = 5ms。
五、案例分析题1. 假设有一个PLC控制系统用于控制一个简单的机械臂，机械臂需要在接收到启动信号后，先向下移动，然后向右移动，最后向上移动。
请描述PLC如何控制这个机械臂的移动。
PLC复习题2及参考答案
☆☆☆☆《电气控制与PLC 》复习题2 本套共 3 页 一、填空题（每空1分，共15分） 1、输入继电器只能由 信号来驱动，不能被指令程序来驱动。
2、功能指令中符号（D ）表示 ，符号（P ）表示 。
3、将程序写入PLC ，PLC 必须处在 状态。
（RUN 、STOP ） 4、交流接触器的铁心端面上嵌有 以消除衔铁工作时所产生的振动和噪音。
5、某PLC 型号为FX0N-64MR ，其中64表示 ，M 表示 ，R 表示 。
6、K1Y0表示由位元件 组成的数据，执行指令MOV K6 K1Y0后，这些位元件的状态依次为 。
7、直流电弧和交流电弧相比， 更加难以熄灭。
8、PLC 采用 的工作方式，PLC 的扫描周期主要包括 、 、 三个阶段。
二、判断题（正确打“√”,错误打“×”）（每题1分，共10分） 1、接触器的额定电压就是其电磁线圈的额定电压。
（ ） 2、电动机的起动电流很大，为防止误动作，热继电器应该按电动机起动电流进行整定。
（ ） 3、PLC 的软元件提供了无数个常开常闭触点供程序使用。
（ ） 4、线圈既可以串联连接又可以并联连接。
（ ） 5、在工程实践中，常把输出映像寄存器称为输出继电器。
（ ） 6、失压保护的目的是防止电压恢复时电动机自起动。
（ ） 7、PLC 程序中END 指令可以有多个，执行到最后一个END 指令时进行输出刷新。
（ ）8、子程序和中断子程都应该在END 指令后编写。
（ ） 9、继电器只能通断控制电路，不能通断主电路。
（ ） 10、FOR 和NEXT 指令必须成对出现。
（ ）三、简答（每题5分，共10分）1、在电气控制线路中，什么是自锁？什么是电气互锁和机械互锁？2、简述异步电动机的短路保护、过电流保护和过载保护。
☆ ☆ 密封线 内 不 要 答 题 ☆ ☆ 姓 名学 号 班 级四、分析（7分）1、分析梯形图程序，画出时序图。
五、程序转换（每题9分，共18分） 1、根据下列语句表画出对应的梯形图。
(完整word版)plc复习与练习题(附答案)
工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。
2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。
3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。
4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。
5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。
6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和0 。
7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。
8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。
9、速度继电器常用于笼型异步电动机的反接制动控制电路中。
10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。
11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为ON ，其常开触点接通。
12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。
当前值大于等于设定值时，其常开触点闭合。
13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。
14、字节是PLC中数据运算和存储的基本单位，一个字节由8 个位（Bit）组成，两个字节构成一个字。
15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。
16、位置开关是一种根据运动部件的行程位置而切换电路的电器。
17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。
18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。
19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。
20、可编程序控制器主要由CPU 、存储单元、接口单元和电源单元组成。
(完整版)PLC复习试题库及答案
5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。
2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。
3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。
4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。
7、TONR的启动输入端IN由“1”变“0”时定时器复位。
（?×）8、定时器定时时间长短取决于定时分辨率。
PLC试题及参考答案《全》
PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。
2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。
3.热继电器是用于电机长期过载保护的电器。
4.电气控制图一般分为两部分：主电路和辅助电路。
5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。
6、熔断器是短路保护的电器。
7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。
8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。
二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。
当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。
2.简述速度继电器的工作原理。
答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。
当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。
三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。
参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。
参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。
