人教版九年级物理第十七章第1节 电流与电压和电阻的关系 同步练习
第十七章
第1节电流与电压和电阻的关系同步练习
1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。
表一：
电压U（V）电阻R（Ω）电流I（A）
4 5 0.8 10 0.4 20 0.2
表二：
电阻R（Ω）电压U（V）电流I（A）
5 2 0.4
4 0.8
6 1.2
（1）分析表一数据可以得到的结论是______________________。
（2）分析表二数据可以得到的结论是______________________。
2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）
A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对
3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）
A．3：2 B．2：3 C．1：1 D．无法确定
4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）
A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍
C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变
5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。
现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）
A．0.1A B．0.4A C．0.8A D．1.6A
6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）
Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较
7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:2
8．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( )
A．R1可能等于R2B．R1一定大于R2C．R1一定小于R2D．R1一定等于R2 9．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）
A．0.25A B．0.5A C．1.5A D．3A
10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所
示的一个图像，下列结论与图像相符的是（ ） A ． 电阻一定时，电流随着电压的增大而增大 B ． 电阻一定时，电压随着电流的增大而增大 C ．电压一定时，电流随着电阻的增大而减小 D ．电压一定时，电阻随着电流的增大而减小
11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A ；如果要使电路中的电流变为0.2A ，则应换成一个阻值为 Ω的电阻。
12．一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流为原来的0.8倍,则该导体原来的电阻为 Ω。
13．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如右图所示的一个图像，下列结论与图像相符的是（ ）
A ．电阻一定时，电流随着电压的增大而增大
B ．电阻一定时，电压随着电流的增大而增大
C ．电压一定时，电流随着电阻的增大而减小
D ．电压一定时，电阻随着电流的增大而减小
14．如下图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P 应向 移动。
15．如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）
A.L 1亮度不变，电流表示数变小
B.L 1亮度不变，电流表示数不变
C.L 1的亮度增大，电流表示数不变 D .L 1亮度减小，电流表示数变小
16．如下图所示，L 1＝4Ω ,L 2＝8Ω , 开关闭合后，电流表A 的示数为0.5A,则电路中的总电流为 A.
U
I
17．如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω.要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应 (填“断开”或“闭合”)，此时电流表的示数为I2；则I1: I2 = .
18．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a＝I d ; B．I a＜I b ; C．I b＞
I c ; D．I c＝I d.
19．如图所示电路，已知电源电压为6伏，电阻R1=10Ω，滑动变阻器R2的最大值是20Ω，当滑片P从a向b移动的过程中，电压表的示数________，电流表的最小示数________。
20．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器联一个Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器联一个Ω的电阻
21．我们知道，在电压U一定的条件下，导体的电阻R越小，通过该导体的电流I越。
若两个电阻R1和R2（R1＞R2）串联接入电路中，则通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。
22．计算机鼠标内装有起自动控制作用的传感器，图是它的工作原理示意图。
当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。
当物体M向右移动时，电流表示数将______电压表示数将______。
（选填“变大”、“不变”或“变小”）
23．加在某导体两端的电压是3V时，通过它的电流强度是0.5A，若加在该导体两端的电压是6V时，通过它的电流强度是______A.当导体两端电压为零时，通过它的电流强度是
______A。
24．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
A．电阻变大，电流减小 B．电阻变小，电流增大
C．电阻和电流都增大D．电阻和电流都减小
25．如图所示,电源电压为12V,定值电阻R为3Ω,滑动变阻器的最大阻值R/为5Ω,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是( )
A．从 0 变到7.5V B．从7.5变伏到0
C．从0变到4.5V D．从4.5V变到0
答案：
1.（1）当某导体两端的电压一定时，通过该导体的电流和其电阻成反比（2）当一导体的电阻不变时，加在它两端地电压与通过它的电流成正比。
2.C
3.B
4.B
5.A
6.C
7.B
8.A
9.C 10.A 11.0.25；50 12.12 13.C 14.右15.A 16.1.5 17.S1和S2；断开；4 : 1 18.A 19.变小；也变小20.并；30；串；480 21.大；等于22.不变；变大23.1.0；0 24.B 25.A
初中物理试卷
灿若寒星制作。
九年级物理全册第十七章第1节电流与电压和电阻的关系同步试题新版新人教版
电流与电压和电阻的关系1．[2021·安顺]某同窗在探讨“电流跟电压、电阻的关系”时，依照搜集到的数据画出了如图17－1－6所示的I－R图象，以下结论与图象相符的是 ( )A．电阻一按时，电流随着电压的增大而增大B．电阻一按时，电压随着电流的增大而增大C．电压一按时，电流随着电阻的增大而减小D．电压一按时，电阻随着电流的增大而减小图17－1－6图17－1－72．[2021·衡阳]在“探讨电流与电压关系”的实验中，别离用R1、R2两个电阻进行探讨，并依照各自的实验数据绘制了如图17－1－7所示的U－I关系图象，从图能够看出R1与R2大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确信3．如下图是研究电流与电压、电阻的关系的电路图，实验分“维持电阻不变”和“维持电压不变”两步进行。
在“维持电阻不变”这一步实验时应()图17－1－8A．维持R2滑片的位置不动B．维持R2两头的电压不变C．维持R1不变，调剂R2滑片到不同的适当位置D．维持电路中电流不变4．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该( ) A．调剂滑动变阻器，使电路中的电流维持不变B．调剂滑动变阻器，使不同的定值电阻R两头的电压维持不变C．使电阻R两头电压成倍数转变D．每次测量时都要使电路中的电流成倍数转变5．[2021·安顺]小明同窗在“探讨通过导体的电流与其两头电压的关系”时，将记录的实验数据通过整理作出了如图17－1－9所示的图象。
依照图象，当导体乙两头加上1V的电压时，通过导体乙的电流为______A，假设将甲、乙两导体并联后接在3V的电源上，干路中电流为________A。
图17－1－9图17－1－106．在研究“电流跟电压、电阻的关系”的实验中，如图17－1－10所示，咱们先使电阻箱R 的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的________和相应的电流值，取得当电阻不变时，电流跟______成正比的关系；然后多次改变电阻R的电阻，调剂变阻器的滑片，使每次________维持不变，记录每次电阻R的阻值和相应的______值，取得电流跟________成反比的关系。
人教版 九年级 物理全一册 17.1 电流与电压和电阻的关系 同步练习(带答案)
电流与电压和电阻的关系同步练习一、单选题1.在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？()A. 变阻器滑片B. 电压表示数C. 电流表示数D. 电阻2.在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即()A. 分别保持电阻不变和保持电压不变两个步骤进行实验B. 分别保持电流不变和保持电压不变两个步骤进行实验C. 分别保持电阻不变和保持电流不变两个步骤进行实验D. 分别保持电流不变、电阻不变、电压不变三个步骤进行实验3.如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是()A. 将变阻器滑片P向左移动，保持电压表示数不变B. 将变阻器滑片P向右移动，保持电流表示数不变C. 将变阻器滑片P向右移动，保持电压表示数不变D. 将变阻器滑片P向左移动，保持电流表示数不变4.张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是()A. 通过导体a的电流与其两端的电压成正比B. 导体a的电阻大于导体b的电阻C. 当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A5.李华同学为了探究“电流跟电阻的关系”，在如图所示的电路中，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是()A. 记录电流表和电压表的示数B. 将滑动变阻器向右移动C. 将滑动变阻器向左移动D. 适当增加电池的节数6.如图所示是探究电流与电阻的关系”的实验电路图，当A.B间的电阻由10Ω换成15Ω后，闭合开关，接下来正确的实验操作应该是()A. 观察电流表，向右移动滑片，让电流表示数保持不变读取电压数据B. 观察电流表，向左移动滑片，让电流表示数保持不变读取电压数据C. 观察电压表，向左移动滑片，让电压表示数保持不变读取电流数据D. 观察电压表，向右移动滑片，让电压表示数保持不变读取电流数据7.小明同学在探究电阻上电流与电压的关系的实验中，要改变电阻两端的电压，下列办法不可行的是()A. 改变干电池的个数B. 改变电阻的阻值C. 改变电阻器的滑片D. 调节学生电源的调压旋钮8.某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是()A. 实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格B. 实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路C. 在探究通过导体的电流与导体两端电压的关系时，可调节滑片使电压表的示数产生变化D. 在探究通过导体的电流与导体的电阻的关系时，因为要控制其他变量，所以滑片不能动9.如图为探究“电流与电压的关系”的实验电路图，其中正确的是()A. B.C. D.10.下列图象中，能正确表示定值电阻上的电流与两端电压关系的是()A. B. C. D.11.某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是【】A. 实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B. 探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C. 在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D. 实验中，多次测量是为了减小实验误差12.小明利用实验探究“电流跟电阻的关系”。
人教版九年级物理第十七章 欧姆定律 第1节 电流与电压和电阻的关系同步练习 含答案
人教版九年级物理第十七章欧姆定律第1节电流与电压和电阻的关系同步练习1.如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A. 10Ω和40ΩB. 20Ω和30ΩC. 10Ω和20ΩD. 30Ω和40Ω2.某同学在探究“通过电阻的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是( )A. 两电阻阻值的关系是Ra＞RbB. 电压相同时，通过a的电流大C. 电流相同时，b两端的电压大D. 电阻一定时，电流随着电压的增大而减小3.如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（）①闭合电键前，移动滑片P到最右端是为了起到保护电路的作用②闭合电键后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合电键后，移动滑片P的作用是控制通过电阻的电流保持不变④闭合电键后，移动滑片P的目的是多次测量取平均值减少误差．A.①②B.②③C.①③D.②④4.如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。
在“保持电压不变”这一步实验时应（）A. 保持R2滑片的位置不动B. 保持R1不变C. 更换R1 ，并调节R2滑片到适当位置，保持电压表示数不变D. 保持电路中电流不变5.探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A. 要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB. 要获得3组实验数据，电压预设值范围可以为1V﹣4VC. 电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D. 实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器6.小芳同学采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，实验中她进行了多次测量，我们以她分别用5Ω和10Ω的电阻做的两次实验为例，请你回答，完成第一次实验后，断开开关，小芳将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，应该如何操作才能继续完成实验（）A．保持滑动变阻器滑片不动 B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动 D．调高电源的输出电压值7.在做“探究电流与电阻的关系”实验中，小翔连接如图的电路。
人教版九年级物理《17.1 电流与电压和电阻的关系》 同步练习
17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。
下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

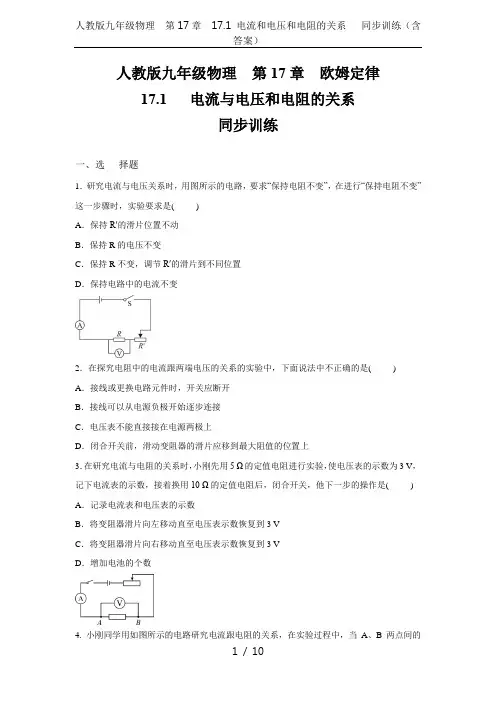

人教版九年级物理 第17章 17.1 电流和电压和电阻的关系 同步训练(含答案)
人教版九年级物理第17章欧姆定律17.1 电流与电压和电阻的关系同步训练一、选择题1．研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是( )A．保持R′的滑片位置不动B．保持R的电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中的电流不变2．在探究电阻中的电流跟两端电压的关系的实验中，下面说法中不正确的是( ) A．接线或更换电路元件时，开关应断开B．接线可以从电源负极开始逐步连接C．电压表不能直接接在电源两极上D．闭合开关前，滑动变阻器的滑片应移到最大阻值的位置上3．在研究电流与电阻的关系时，小刚先用5 Ω的定值电阻进行实验，使电压表的示数为3 V，记下电流表的示数，接着换用10 Ω的定值电阻后，闭合开关，他下一步的操作是( ) A．记录电流表和电压表的示数B．将变阻器滑片向左移动直至电压表示数恢复到3 VC．将变阻器滑片向右移动直至电压表示数恢复到3 VD．增加电池的个数4. 小刚同学用如图所示的电路研究电流跟电阻的关系，在实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，他下一步的操作是( )A．直接记录电流表和电压表的示数B．移动变阻器的滑片P，保持电流表示数不变，记录电压表示数C．移动变阻器的滑片P，保持电压表示数不变，记录电流表示数D．增加电池的个数，记录电流表和电压表的示数5．某段导体两端的电压是4 V，则通过导体的电流是1 A；如果将该导体两端的电压减少2 V，则通过导体的电流是( )A．0.25 A B．0.5 AC．2 A D．3 A6．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该( ) A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端的电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化7．在探究电流与电阻关系的实验中，小明根据收集到的数据画出了I-R的图象，下列结论与图象相符的是( )A．电压一定，电流与电阻成反比B．电压一定，电阻与电流成反比C．电阻一定，电压与电流成正比D．电阻一定，电流与电压成正比8．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制了如图所示的U-I关系图象，从图象可以看出R1与R2大小关系是( ) A．R1>R2B．R1＝R2C．R1<R2D．无法确定9. 一段导体连在某电路中，如果把加在这段导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为( )A ．电阻和电流都不变B ．电阻不变，电流是原来的2倍C ．电阻和电流都变为原来的2倍D ．电阻减小为原来的一半，电流为原来的4倍10. 将10 Ω的电阻接在3 V 的电源上，流过电阻的电流为I ，若将30 Ω的电阻接在同样的电源上，流过此电阻的电流为( ) A ．I B ．3I C ．13I D ．23I11. 一位同学用如图所示的电路探究“电流与电阻的关系”。

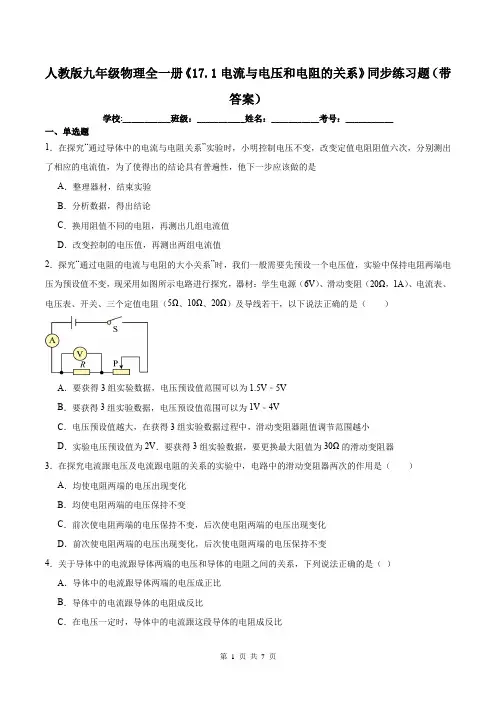

人教版九年级物理全一册《17.1电流与电压和电阻的关系》同步练习题(带答案)
