沉降观测数据处理步骤.
沉降观测成果报告
沉降观测成果报告1. 引言沉降观测是一项重要的工程测量技术，用于检测地面或建筑结构的沉降变形情况。
本报告旨在总结沉降观测的成果，并提供详细的数据和分析结果。
2. 观测方法和数据收集在本次沉降观测中，我们采用了现场观测法，利用高精度测量仪器对目标区域进行全面的观测。
观测过程中，我们使用了三个固定测点和多个活动测点，以确保对沉降变形的全面监测。
观测数据的收集是通过定期观测和记录的方式完成的。
每隔一定时间，我们会对测点进行测量，并将测量结果准确记录。
为了保证数据的可靠性，我们采用了多次测量取平均的方法，并对设备进行了定期校正。
3. 数据处理和分析在观测过程中，我们收集到了大量的数据，这些数据对于分析地面或建筑结构的沉降变形情况非常重要。
下面是我们对观测数据进行处理和分析的主要步骤：•数据清洗：我们首先对收集到的数据进行清洗，去除异常值和错误数据，以确保后续分析的准确性。
•数据整理：接下来，我们对观测数据进行整理，按时间顺序排列，并计算每个测点的沉降量。
•趋势分析：通过绘制沉降量随时间的变化曲线，我们可以观察到沉降的整体趋势。
如果曲线呈现出线性或近似线性的关系，说明沉降变形较为稳定；如果曲线呈现出非线性的关系，说明沉降变形可能存在不稳定的情况。
•空间分析：除了时间趋势分析，我们还对观测数据进行了空间分析，以了解不同测点之间的差异。
通过绘制等值线图或三维图，我们可以直观地观察到不同位置的沉降情况。
4. 结果讨论根据上述的数据处理和分析，我们得出了以下关于沉降观测的成果和结论：1.沉降趋势：经过对观测数据的分析，我们发现测点A和B的沉降量呈现出线性增加的趋势，而测点C的沉降量呈现出指数增加的趋势。
这可能与观测区域的地质特征和工程活动有关。
2.空间差异：我们的空间分析结果显示，在观测区域内存在明显的空间差异。
特别是在离工地较远的地方，沉降量相对较小；而在工地附近，沉降量较大。
这可能是由于工地的开挖和填方等工程活动导致的。
沉降观测报告
沉降观测报告沉降观测报告一、观测目的与意义沉降观测是指通过实地测量手段，对土地或建筑物在一定时期内的沉降情况进行监测和记录，以便对土地或建筑物的稳定性作出评估，并提供科学依据，以保障工程安全和保护土地资源。
本次沉降观测旨在了解某建筑物在使用过程中的沉降情况，为工程运营和管理提供参考。
二、观测方法本次观测采用水准测量法进行，具体步骤如下：1. 选取标志点：在建筑物周边设置4个稳定的标志点，用以确定测量基准；2. 测量基准点高程：采用水准仪进行高程测量，测得标志点与测站的高差，计算出各标志点的高程；3. 测量建筑物沉降点高程：选取建筑物4个角落附近稳定的地面点，使用水准仪进行高程测量，记录各点高程值；4. 数据处理：根据基准和建筑物沉降点高程的测量数据，进行差值运算，得出各建筑物沉降点的沉降量。
三、观测结果与分析经过一段时间的观测与数据处理，得出建筑物各角落沉降量如下：1. 角落A：下沉0.5毫米；2. 角落B：下沉0.4毫米；3. 角落C：下沉0.3毫米；4. 角落D：下沉0.4毫米。
通过对观测结果的分析，可以得出以下结论：1. 建筑物的沉降量较小，处于可接受范围内，没有产生明显的影响；2. 角落A的沉降量最大，可能是因为该处地基较软，导致建筑物沉降较为明显；3. 角落B、C、D的沉降量相对较小，说明地基较为坚实，沉降情况较为稳定。
四、建议与措施鉴于观测结果，我们可以提出以下建议与措施：1. 对于沉降量较大的角落A，可以进行进一步的观测和分析，以确定其沉降情况的稳定性，如果沉降速度较快，需要采取相应措施加固地基；2. 对于沉降量较小的角落B、C、D，可以继续进行定期的观测，以监测建筑物的沉降情况，并及时采取预防措施，确保建筑物的稳定性和安全性；3. 在后续的工程运营和管理中，应加强对建筑物地基情况的监测，以便及时发现和处理潜在的安全问题。
五、总结与展望本次沉降观测提供了对建筑物在使用过程中沉降情况的了解，为工程运营和管理提供了科学参考依据。
施工中的沉降观测与数据分析处理流程
施工中的沉降观测与数据分析处理流程一、背景介绍在城市建设和基础设施建设的过程中，地面的沉降问题是一个常见的挑战。
沉降对建筑物和地下管线的稳定性和安全性有着重要影响，因此，在施工过程中对沉降进行观测和数据分析处理是至关重要的。
二、沉降观测的方法为了准确监测地面沉降情况，一般采用测点布设的方式进行观测。
常用的观测方法包括测点设置、仪器选择和数据采集等。
1. 测点设置首先，需要根据实际情况确定测点的布设范围和数量。
一般来说，测点应布置在建筑物或工程附近的地面上，以便实时监测地面沉降的变化。
测点的位置和数量应根据工程规模和地质条件进行合理选择。
2. 仪器选择根据沉降观测的需要，需要选择合适的仪器设备进行监测。
目前，常用的仪器包括测量仪器、自动化监测设备和全站仪等。
根据具体情况选择合适的仪器设备，以确保观测数据的准确性和稳定性。
3. 数据采集观测过程中，需要定期采集沉降数据。
为了保证数据的准确性，需要按照预定的时间间隔进行数据采集，并在数据采集后进行及时的记录和备份。
三、沉降数据的处理方法沉降观测结束后，需要对采集到的数据进行处理和分析。
这一步骤旨在分析地面沉降的变化趋势和规律，并提供相关参考数据。
1. 数据清洗在进行数据处理之前，需要对采集到的数据进行清洗，包括数据的筛选和去除异常值等。
在清洗过程中，需要注意保留关键数据，以便后续的分析和处理。
2. 数据分析通过对清洗后的数据进行分析，可以得到地面沉降的变化趋势和规律。
常用的分析方法包括统计分析、图表分析和回归分析等。
通过这些方法，可以获取各个测点的沉降速度、沉降趋势和沉降规律等重要参数。
3. 结果解读根据数据分析的结果，可以对地面沉降情况进行解读。
解读过程中，需要结合实际情况和工程要求，对沉降的影响程度和可能的风险进行评估和预测。
四、沉降观测与工程管理的关系沉降观测和数据处理在工程管理中起到重要的作用。
通过对地面沉降进行监测和分析，可以提前发现潜在的问题，及时采取措施进行调整和修复，从而确保工程的稳定性和安全性。
建筑变形沉降观测方案
建筑变形沉降观测方案建筑变形沉降观测方案一、背景和目的：随着城市建设的发展和建筑物的不断增多，建筑物的变形和沉降问题也日益引起人们的关注。
建筑物的变形和沉降是由于建筑物自身的荷载、地基条件、施工工艺等因素引起的。
通过对建筑物的变形和沉降进行观测，可以及时掌握建筑物的安全状况，保障人员和财产的安全，同时为后续的建筑维护和修复提供有力的依据。
二、观测内容：本次变形沉降观测将主要关注以下几个方面：1. 建筑物的竖向沉降：通过测量建筑物的高程，掌握建筑物竖向的沉降情况。
2. 建筑物的水平变形：通过测量建筑物的平面形状和各部位之间的相对位置变化，掌握建筑物的水平变形情况。
3. 地基的垂直位移：通过测量地基的垂直位移，了解地基的变形情况以及对建筑物造成的影响。
4. 地基承载力的变化：通过监测地基的变形情况，推测地基承载力的变化，为建筑物的使用和维护提供参考。
三、观测方法和仪器：为了保证观测数据的准确性和可靠性，本次变形沉降观测将采用以下方法和仪器：1. 建筑物竖向沉降观测：采用水准仪进行高程测量，将建筑物各个基准点的高程测量数据与其之前的测量数据进行对比，得出建筑物的竖向沉降；2. 建筑物水平变形观测：采用全站仪进行建筑物各部位的平面测量，将测量结果与之前的测量数据进行对比，得出建筑物的水平变形情况；3. 地基垂直位移观测：采用超声波测距仪进行地基的垂直位移测量，将测量结果与之前的测量数据进行对比，得出地基的变形情况；4. 地基承载力变化观测：通过地基承载力试验仪进行地基的承载力测量，利用测量数据分析地基承载力的变化情况。
四、观测频次和时间：为了及时掌握建筑物的变形和沉降情况，本次观测将按照以下频次和时间进行：1. 建筑物竖向沉降观测：每月进行一次观测，观测时间为一个小时；2. 建筑物水平变形观测：每三个月进行一次观测，观测时间为两小时；3. 地基垂直位移观测：每半年进行一次观测，观测时间为三小时；4. 地基承载力变化观测：每年进行一次观测，观测时间为四小时。
高层建筑物的沉降观测与数据处理
1．引言对于人口密集的大中城市，因为土地有限而又昂贵，所以人们只能向空中谋求更多的空间，而高层建筑物具有节省用地、美化城市建筑景观等显著优点，于是高层建筑物迅速崛起。
但由于高层建筑往往采用桩基基础，且荷载较大，对高层建筑本身即内部基础和设备的相对位置有很高的精度要求，其施工将给高层建筑本身及周边建筑群体带来复杂的形变影响。
所以，为了保障施工和运营的安全必须对高层建筑物进行沉降观测。
本文首先分析了高层建筑物沉降的主要来源及特征，包括建筑物本身相联系的原因和自然条件引起的变化。
即：1）内部因素引起的变形合理变形：建筑物自身的构筑形态造成荷载分布不均衡使建筑物发生变形，这种变形一般小于允许变形值，随着时间的推移而趋于稳定。
施工误差变形：由于施工误差而造成荷载分布和预计分布不符，从而造成建筑物变形，这种变形对局部来讲一般很小，但考虑从下部到上部的累积变形间的相互影响时，它是建筑物达到危险变形的一个重要因素。
2）外部因素引起的变形基础形变：由于建筑物的重量，使基础上的土壤被压实，引起建筑物沉降。
其余因素引起的变形：由于基础的地质构造不均匀，季节性和周期性的温度和地下水的变化引起以及受风力引起的摆动等。
这里不包括偶然性的地震因素。
建筑物产生沉降后一定要对其沉降量值进行分析，建筑物正常的沉降，是循着：从缓慢——活跃——缓慢——稳定的过程。
我们通常最关心的是建筑物最大沉降量，有关要求是H（建筑物总高）×0.02％。
但这是对一个建筑物完工后一定时期的概略标准，却不是建筑物从施工至使用后1——2年里的各个时期的最大沉降量的要求。
而各时期的最大沉降量的要求是及时和非常重要的，而且因各地的地质构造情况不同和各个时期时间性不同，所以的设计系数也不同。
2．沉降观测一般的说，高层建筑物的沉降的观测多采用精密水准测量、液体静力水准测量、微水准测量、三角测量和地面摄影测量的方法。
大型和高层建筑的沉降观测的内容主要是测定建、构筑物均匀沉陷和不均匀沉陷。

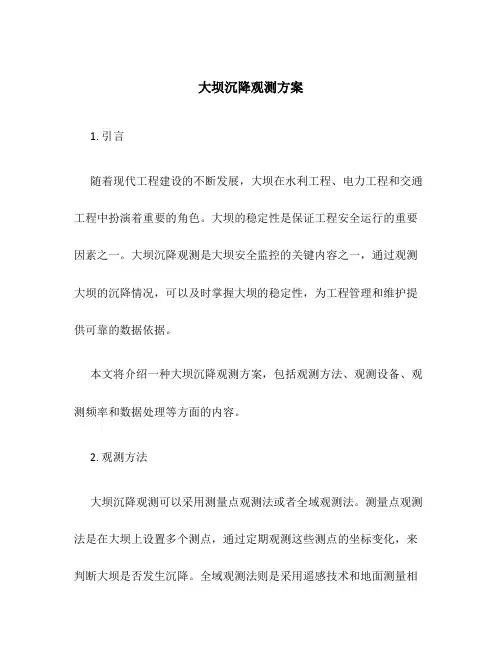

大坝沉降观测方案
大坝沉降观测方案1. 引言随着现代工程建设的不断发展，大坝在水利工程、电力工程和交通工程中扮演着重要的角色。
大坝的稳定性是保证工程安全运行的重要因素之一。
大坝沉降观测是大坝安全监控的关键内容之一，通过观测大坝的沉降情况，可以及时掌握大坝的稳定性，为工程管理和维护提供可靠的数据依据。
本文将介绍一种大坝沉降观测方案，包括观测方法、观测设备、观测频率和数据处理等方面的内容。
2. 观测方法大坝沉降观测可以采用测量点观测法或者全域观测法。
测量点观测法是在大坝上设置多个测点，通过定期观测这些测点的坐标变化，来判断大坝是否发生沉降。
全域观测法则是采用遥感技术和地面测量相结合的方法，通过遥感数据和测量数据的比对，来确定大坝的沉降情况。
在具体的大坝沉降观测中，应根据工程的需求和实际情况选择合适的观测方法。
一般情况下，测量点观测法更为常用，因为它可以提供更为精确的沉降数据。
3. 观测设备大坝沉降观测需要使用一定的观测设备。
常用的设备包括测距仪、全站仪、GPS接收机等。
测距仪可以用于测量测点的水平距离变化；全站仪可以用于测量测点的高程变化；GPS接收机可以用于获取大坝的全球坐标变化。
观测设备的选择应根据工程的具体要求和观测精度来确定。
对于高精度要求的观测，可以选用更为先进的设备，如激光测距仪、高精度全站仪等。
4. 观测频率大坝沉降观测的频率应根据工程的要求和实际情况来确定。
一般情况下，大坝的沉降变化较为缓慢，因此观测频率可以适当降低。
对于一些关键的工程项目，观测频率则应更为密集，以及时掌握大坝的变化情况。
观测频率的确定应综合考虑工程的特点、观测设备的稳定性和成本等因素。
总体原则是在满足工程安全的基础上，尽量提高观测的效率和经济性。
5. 数据处理大坝沉降观测所得到的原始数据需要进行一定的处理和分析。
一般情况下，数据处理包括数据校正、数据平滑和数据分析等步骤。
数据校正是指对观测数据进行误差校正，以提高数据的准确性。
数据平滑则是对观测数据进行滤波处理，以去除数据中的噪声和散点。
建筑物沉降观测及数据处理
建筑物沉降观测及数据处理摘要：随着我国新型城市的高质量发展，建筑工程的建设规模越来越大，对建筑物沉降观测也逐渐提上日程。
我们了解到，施工期的高层建筑物，以及受地铁及地下空间施工影响的已建成的高层建筑物,都应进行沉降监测。
沉降监测既可保障建筑物施工期间的安全,也可以为以后建筑设计、施工、管理和科学研究提供可靠的数据支持。
基于此，本文主要对建筑物沉降观测及数据处理做论述，希望通过本文的分析研究，给行业内人士以借鉴和启发。
详情如下。
关键词：建筑物；沉降观测；数据处理引言在建筑物荷载作用下，地基因受到荷载而扰动，容易引起建筑物发生沉降，合理范围内的均匀沉降可能对建筑物影响不大，但若建筑物发生不均匀沉降且沉降严重，则会影响到建筑物的安全使用和维护，甚至会直接危害到使用者们的生命财产安全，因此在建设和运营过程中必须要对其进行沉降观测，以便及时发现问题、解决问题。
1建筑物沉降监测根据水平控制网和高程控制网测量成果，测量单位对基坑周围构建物进行沉降监测，及时发现和预警该工程基坑工程施工对周围构建物的影响。
沉降观测时，选择永久使用观测点作为沉降观测基准且观测点数量≥3个。
沉降监测时，该工程采用DSZ1精密水准仪监测，并根据《工程测量规范》（GB50026-2007）、《建筑变形测量规程》（JGJ8-2016）要求开展测量工作。
沉降观测时，分别在建筑四角、大转角、沉降缝、不同结构分界处等位置设置沉降观测点，并沿建筑外墙间隔15m设置沉降观测点。
沉降观测周期根据工程施工进度计划观测，每层观测1次，当建筑物出现较大沉降、不均匀沉降或裂缝时，应适当增加观测频次，每日监测或连续监测并详细记录。
建筑物交付运营后，根据地基土类型和沉降速度确定监测频次，工程项目交付后首年监测3～4次，次年2～3次，第3年后每年1次，直至建筑物基础稳定为止。
建筑物沉降进入稳定阶段判定时，根据沉降量监测结果和时间建立关系曲线，当沉降速度≤0.01～0.04mm/d，可作为建筑进入沉降稳定阶段判断依据。
沉降观测检测报告
沉降观测检测报告简介本报告是根据沉降观测数据进行分析和检测的结果总结。
沉降观测是一种常用的地质灾害监测手段，用于检测土地沉降情况以及可能引发的地质风险。
本报告将从数据收集、数据处理和结果分析三个方面进行详细介绍。
数据收集沉降观测数据的收集是本次检测的第一步。
我们在待检测区域选择了若干固定点位，并使用高精度测量设备，如全站仪或GPS仪器，对这些点位进行多次测量。
每次测量包括测量时间、测量位置和地面高程等信息。
通过多次测量，我们可以获取时间序列的高程数据，以便后续分析。
数据处理收集到的沉降观测数据需要进行一系列的处理，以消除误差和提取有用的信息。
数据处理的步骤如下：1.数据清洗：将数据进行筛选和清理，排除异常值和错误数据，保留高质量的观测数据。
2.数据对齐：将不同时间点的观测数据对齐，以确保时间序列的一致性。
这可以通过时间戳或其他标识来实现。
3.数据平滑：对观测数据进行平滑处理，以消除噪声和随机波动。
常用的平滑方法包括移动平均和滤波器等。
4.数据插值：对于缺失或不完整的观测数据，可以使用插值方法填充，以获得完整的时间序列。
结果分析在数据处理完成后，我们可以进行沉降观测结果的分析。
根据处理后的时间序列数据，我们可以获得以下信息：1.沉降趋势：通过绘制时间-高程曲线图，我们可以观察到土地沉降的趋势。
如果曲线呈现下降趋势，则表示该地区存在沉降问题。
2.沉降速率：通过计算时间序列的斜率，我们可以得到沉降的速率。
这可以帮助我们评估沉降的严重程度和发展速度。
3.沉降分布：通过将观测点位在地图上标注，并绘制等值线图，我们可以得到沉降的空间分布情况。
这有助于确定可能的沉降区域和风险区域。
结论通过对沉降观测数据的收集、处理和分析，我们得出以下结论：1.在待检测区域存在土地沉降问题，沉降趋势明显。
2.沉降速率较快，需要采取相应的措施来减缓沉降过程。
3.沉降主要集中在某些特定区域，该区域可能存在较高的地质风险。
需要注意的是，本报告仅基于沉降观测数据的分析结果，具体的地质风险评估需要结合更多的综合信息和专业知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步骤1
2点击图表图标，在图表类型中选取XY散点图，选取平滑散
点图
步骤1
3点击下一步，在数据区域栏选取t/St数据列，点击系列,X值
栏选取累计时间一栏数据，填写图名称--双曲线回归。
步骤2
4点击下一步，填写数值X轴；数值Y轴。点击下一步，点击
完成
步骤3
5形成如下图的双曲线回归图
沉降观测双曲线回归分析电子 表格绘图
中铁十一局一公司
步骤1
1选取整理好表格，点击图表快捷键
点击图表快捷键
பைடு நூலகம்骤1
2出现下图，选取数据点折线图
步骤2
2点击下一步，点击下图点击此处，选取累计沉降量一栏数
据后回车，点击系列在分类（X）轴标志处点击此处，选取 电子表格日期一栏数据后回车，在名称处填写T-S曲线
步骤3
5在双曲线回归图蓝色曲线上点击右键，选择
添加趋势线，在类型里选择线性
步骤3
6在添加趋势线的选项里面设置如下左图；点确定出现如下
右图所示，根据所方程的a，b系数求取工后沉降量，最终沉 降量。验证R2a是否满足要求大于95%
出现双曲线回归 方程，即我们所 求的a，b系数
求取工后沉降量Sr，
求取下列各项数据，判断是否满足规范要求
点击此处
步骤3
2点击下一步，填写分类轴，数值轴
步骤4
2点击下一步，点击完成
完成T-S图
沉降观测双曲线回归分析图
1在下图黄色填充栏用公式t/St计算所有的数
据
此处公式t/St,写入方法： 点击此单元格，键入=， 鼠标单击青绿单元格，键 入除号，鼠标单击蓝色单 元格，回车；下拉可以完 成整个列的计算
