测量仪器的使用及测量方法
常用测量仪器的使用方法
常用测量仪器的使用方法一、万用表万用表是一种常用的电子测量仪器，它可以用于测量电压、电流、电阻和其他电学参数。
下面是使用万用表的方法：1. 接线：首先，将万用表的电源开关关闭，并选择合适的测量范围。
然后，将红色测试引线插入表上的正极孔，将黑色测试引线插入表上的负极孔。
2. 测量电压：将红色测试引线接触电路中的正极，黑色测试引线接触电路中的负极。
打开电源开关，读取表盘上显示的电压值。
3. 测量电流：将红色测试引线插入表上的正极孔，黑色测试引线插入表上的负极孔。
然后，将电路中的负载与万用表串联，打开电路开关，即可读取表盘上显示的电流值。
4. 测量电阻：将电路断开，并确保电源已关闭。
将红色测试引线与一个电阻元件的一端相连，将黑色测试引线与另一端相连。
读取表盘上显示的电阻值。
二、示波器示波器是一种用于显示电信号波形的测量仪器，它可以用于测量电压、电流、频率等参数。
下面是使用示波器的方法：1. 接线：首先，将示波器的电源开关关闭，并将信号源与示波器的输入端相连接。
确保连接正确，并固定好连接线。
2. 调节水平：打开示波器的电源开关，并观察示波器屏幕上的波形。
使用水平调节旋钮，调节波形在屏幕上的水平位置。
3. 调节垂直：使用垂直调节旋钮，调节波形在屏幕上的垂直位置，使其居中并适合屏幕尺寸。
4. 调节触发：使用触发调节旋钮，调节示波器触发电平和触发方式，使波形稳定显示在屏幕上。
5. 测量电压：将测量引线连接到示波器的探头。
将一个探头插入电路的正极，另一个探头插入电路的负极。
读取屏幕上显示的电压值。
三、热电偶热电偶是一种测量温度的仪器，常用于工业自动化领域。
下面是使用热电偶的方法：1. 接线：将热电偶的两个接头分别连接到测量仪器的正负极。
确保连接牢固，避免接触不良。
2. 定位：将热电偶的测量端放置在要测量的物体表面，确保与物体接触良好，避免温度读数的误差。
3. 读取数据：打开测量仪器的电源开关，并读取仪器上显示的温度数值。
测量仪器的使用及测量方法
测量仪器的使用及测量方法测量仪器是科学研究和工程技术中不可缺少的一部分。
它的作用是根据测量的目的来进行准确、可靠的测量，以获得实验数据。
测量仪器主要应用于物理、化学、生物、医学、环境科学等领域，为研究人员和工程师提供实验依据和方向。
在测量仪器的使用过程中，我们需要了解它们的基本原理和操作方法。
首先，要了解被测物理量的性质和特点，以选择合适的测量仪器。
例如，使用光谱仪来测量光的波长和强度，使用电子天平来测量物体的质量。
其次，在使用测量仪器前，要进行仪器的校准和检查。
校准是指通过与已知标准进行比较，以确保仪器的准确度和可靠性。
校准常涉及到各种参数的调整，例如灵敏度、阈值等。
检查是指对仪器进行外观、功能、电路等各个方面的检查，以确保仪器的工作正常。
在测量过程中，我们需要注意以下几个方面。
首先，要保持良好的测量环境，避免干扰和误差。
例如，在使用光学仪器时，要防止光线的干扰和散射。
其次，要控制测量参数的稳定性。
例如，在测量温度时，要确保温度计和被测对象的温度保持一致。
再次，要进行多次重复测量，并取平均值，以提高测量结果的精确度和可靠性。
在一些特殊情况下，我们需要采用一些特殊的测量方法。
例如，在测量微量物质时，可以采用稀释和标定的方法。
在测量非接触物体的温度时，可以使用红外辐射测温仪。
在测量高速运动物体时，可以使用高速摄像机。
这些特殊的测量方法可以帮助我们解决一些特殊问题，得到准确的测量结果。
总之，测量仪器的使用及测量方法是科学研究和工程技术中非常重要的一部分。
了解测量仪器的基本原理和操作方法，进行仪器的校准和检查，保持良好的测量环境，进行多次重复测量，并及时维护和保养仪器，采用特殊的测量方法等都是保证测量准确性和可靠性的重要环节。
只有准确和可靠的测量结果，才能为科研和工程提供有效的数据和依据。

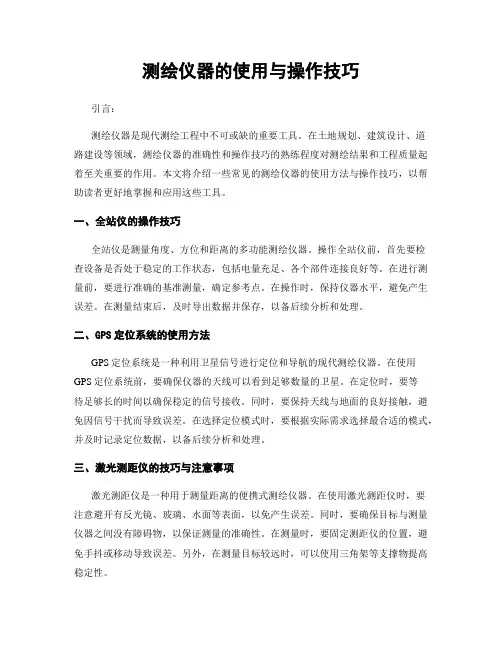

测绘仪器的使用与操作技巧
测绘仪器的使用与操作技巧引言：测绘仪器是现代测绘工程中不可或缺的重要工具。
在土地规划、建筑设计、道路建设等领域，测绘仪器的准确性和操作技巧的熟练程度对测绘结果和工程质量起着至关重要的作用。
本文将介绍一些常见的测绘仪器的使用方法与操作技巧，以帮助读者更好地掌握和应用这些工具。
一、全站仪的操作技巧全站仪是测量角度、方位和距离的多功能测绘仪器。
操作全站仪前，首先要检查设备是否处于稳定的工作状态，包括电量充足、各个部件连接良好等。
在进行测量前，要进行准确的基准测量，确定参考点。
在操作时，保持仪器水平，避免产生误差。
在测量结束后，及时导出数据并保存，以备后续分析和处理。
二、GPS定位系统的使用方法GPS定位系统是一种利用卫星信号进行定位和导航的现代测绘仪器。
在使用GPS定位系统前，要确保仪器的天线可以看到足够数量的卫星。
在定位时，要等待足够长的时间以确保稳定的信号接收。
同时，要保持天线与地面的良好接触，避免因信号干扰而导致误差。
在选择定位模式时，要根据实际需求选择最合适的模式，并及时记录定位数据，以备后续分析和处理。
三、激光测距仪的技巧与注意事项激光测距仪是一种用于测量距离的便携式测绘仪器。
在使用激光测距仪时，要注意避开有反光镜、玻璃、水面等表面，以免产生误差。
同时，要确保目标与测量仪器之间没有障碍物，以保证测量的准确性。
在测量时，要固定测距仪的位置，避免手抖或移动导致误差。
另外，在测量目标较远时，可以使用三角架等支撑物提高稳定性。
四、无人机测绘系统的操作方法无人机测绘系统是近年来发展迅速的测绘技术。
在操作无人机测绘系统前，要先进行设备检查和预飞准备工作。
在飞行过程中，要根据地形和测绘任务选择合适的飞行模式和轨迹。
同时，要确保无人机与地面站之间的通信良好，避免数据传输中断。
在航拍结束后，要对照片进行标记和分类，以便后续数据处理和分析。
五、总结与展望随着科技的不断发展，测绘仪器的种类和功能越来越多样化。
对于测绘从业人员来说，不断学习和掌握新的测绘仪器的使用方法和操作技巧至关重要。
工程测量的常用仪器与使用方法
工程测量的常用仪器与使用方法工程测量是建筑、土木工程等领域中不可或缺的一环。
准确的测量结果对工程的设计、施工和质量控制至关重要。
在进行工程测量时，科学合理地选择适用的仪器和使用正确的方法是保证测量结果准确性的关键。
一、全站仪全站仪是目前工程测量中最常用的仪器之一。
它具有测角、测距、测高等多项功能，可广泛应用于建筑、道路、桥梁等工程项目的各个环节。
全站仪采用电子读数，能够提高测量的快速性和精度。
在使用全站仪测量时，首先需要设置基准点，然后使用仪器进行定位并进行各项测量，最后将测得的数据导入计算机进行处理和分析。
二、水准仪水准仪是工程测量中用来测量高程差的仪器。
它利用水平平面上的测量线和视线相交的原理，通过对视线望远镜的读数进行比较，计算出不同测点之间的高差。
在使用水准仪进行测量时，需要选择适当的观测点和目标点，保持测量线的稳定，避免振动和抖动。
此外，还需对水准仪进行准确的调校和校正，以确保测量结果的准确性。
三、经纬仪经纬仪是用来测量角度的仪器，常用于测量方向、角度和距离。
它结合了望远镜和测角仪的功能，通过观察、测量和计算，可以确定地球表面上两点之间的方位和距离。
使用经纬仪进行测量时，需要准确的目标点和稳定的观测条件，同时还需使用三角函数等数学知识进行计算和分析，以得出准确的测量结果。
四、测绘仪器测绘仪器是工程测量中不可或缺的一类工具，包括经纬仪、全站仪、水准仪、测距仪等多种设备。
测绘仪器的使用方法通常需要经过专门的培训和操作指导。
测绘仪器的准确性和稳定性对测量结果的可靠性具有重要影响。
在进行工程测量时，需要根据实际情况和测量要求选择适用的测绘仪器，并严格按照使用说明进行操作和测量。
五、数据处理与分析除了正确选择仪器和方法外，数据处理与分析也是工程测量中至关重要的一环。
通过使用计算机软件进行数据处理和分析，可以更加精确地得出测量结果，同时还能进行图形展示和统计分析，为工程设计和施工提供重要依据。
在进行数据处理与分析时，需要注意数据的可靠性和准确性，同时参考相关标准和规范，以确保测量结果的准确性和可靠性。
测量仪器使用方法
测量仪器使用方法测量仪器的使用方法测量仪器是科学研究、工程设计和制造等领域必备的工具之一、无论是进行物理实验，还是进行工程测量，都需要使用不同类型的测量仪器。
下面将以常见的几种测量仪器为例，介绍它们的使用方法。
一、万用表万用表是一种用于测量电流、电压和电阻的仪器。
使用方法如下：1.首先，将挡位选择到适当的测量范围，以避免测量数值过大或过小超出仪器的测量范围。
2.如果要测量电压，将测量引线的红色插头连接到电压测量插孔(通常标有V)，黑色插头连接到公共接地插孔。
3.将红色探针连接到需要测量的电压点，黑色探针连接到电压共接地点。
4.打开仪器电源，读取显示屏上的测量值。
5.如果要测量电流，将电流测量插针插入正常使用的正负极间。
6.如果要测量电阻，选择适当的阻值档位，将两个测量引线分别接在待测电阻的两端。
二、示波器示波器是一种用于观察和测量电信号波形的仪器。
使用方法如下：1.首先，将示波器和待测电路正确接入。
通过选择适当的微调和电压调节旋钮，调整示波器的波形显示。
2.打开示波器的电源开关，调节时间控制旋钮，使波形出现在屏幕上。
3.通过调节水平控制旋钮改变波形的水平位置。
4.通过调节垂直和亮度控制旋钮，使波形变得清晰可见。
5.如果需要测量波形的幅度、频率等参数，可以通过示波器的测量功能进行测量。
三、光度计光度计是一种用于测量光的亮度、光强和透射率等参数的仪器。
使用方法如下：1.首先，打开仪器电源，将一块参照样品放入装置中，设定为0测量值。
2.按照仪器的使用说明调整参数，如测量波长、测量范围等。
3.将待测样品放入仪器中，读取仪器上显示的测量值。
4.如果需要进行多次测量，注意先放入参照样品，再放入待测样品，以确保准确性。
四、热量计热量计是一种用于测量物质的热量传递和热容量的仪器。
使用方法如下：1.首先，根据待测物质的特性选择适当的热量计，并校准仪器。
2.将待测物质放入热量计中，并将热量计与外部热源以及冷水源连接。
物理实验中各种测量仪器的正确使用方法
物理实验中各种测量仪器的正确使用方法在物理实验中，准确的测量是保证实验结果准确性的基础。
而测量仪器的正确使用方法则是实现准确测量的重要环节。
本文将探讨物理实验中常见的几种测量仪器及其正确使用方法。
一、直尺和游标卡尺的正确使用方法直尺和游标卡尺常用于线段的长度测量。
使用直尺时，应将直尺边缘与被测量的线段的一端对齐，并用视觉垂直确定另一端的位置，并记录所测得的长度。
而游标卡尺则可以测量更为精确的长度，使用时应将游标卡尺的两个测量脚分别放置在被测量的两端，确保其与被测物体接触，并记录游标卡尺上的刻度值。
二、量具的正确使用方法量具包括卷尺、螺旋测微器等，常用于测量物体的直径、长度、厚度等尺寸。
使用卷尺时，应将其展开并使尺刻度与被测量的物体贴合，读出与物体接触的尺度值，并考虑测量误差进行修正。
螺旋测微器的使用要注意轻轻旋转定规，直至触碰被测物体，读出游标上的刻度值，并根据螺旋测微器的刻度间距进行修正。
三、天平的正确使用方法天平是一种常见的质量测量仪器，其正确使用方法关系到实验数据的准确性。
使用天平时，应将待测物体放置于天平的盘托上，并确保盘托平稳，待天平示数稳定后读出质量值，并考虑天平的零点漂移和皮重的修正。
四、电流表和电压表的正确使用方法在电路实验中，电流表和电压表是测量电流和电压的重要工具。
在测量电流时，应将电流表连接到待测电路的串联位置，并注意电流表的量程选择合适，读出示数后考虑电流表内阻的影响进行修正。
而测量电压时，则应将电压表连接到待测电路的并联位置，并选择合适的量程，读出示数后注意考虑电压表内阻的修正。
五、其他仪器的正确使用方法除了上述常见仪器外，物理实验中还会使用到其他仪器，如示波器、光谱仪等。
示波器常用于测量电压信号的幅值、频率等特性，正确使用方法包括将被测电源与示波器连接，并调整示波器的控制按钮以获得稳定的波形。
光谱仪则用于分析光的成分及波长，正确使用方法包括调整光谱仪的入射光源和检测器位置，将待测光源与光谱仪相连，读取光谱仪上的刻度值并记录。
工程测量仪器使用方法
工程测量仪器使用方法工程测量仪器是工程测量中必不可少的工具，它能够精确测量各种工程参数，包括长度、角度、高程等。
在工程测量中，使用正确的方法来操作测量仪器是非常重要的，下面将详细介绍一些常用的工程测量仪器的使用方法。
一、全站仪的使用方法全站仪是一种多功能的测量仪器，可以同时测量水平角、垂直角和斜距等。
在使用全站仪进行测量时，首先需要进行校准和设置。
校准仪器包括水平仪、垂直仪和距离计等，确保其准确度。
然后，根据具体需要设置测量的坐标系、测量模式和测量单位等。
使用全站仪进行测量时，首先需要架设仪器，确保其处于水平状态。
然后，通过观测点进行定位，可以选择对于坐标系中一个已知点进行测量，也可以通过指北针进行方向的设置。
接下来，可以选择测量点并观测其水平角、垂直角和斜距等参数。
在观测时，需要将全站仪准星对准测量点，确保准星始终在目标点上。
观测时可以选择只观测水平角和垂直角、只观测斜距，或同时观测三个参数。
针对不同的观测点，需要进行不同的测量方式，如直接观测、反射观测或测绘角观测等。
观测完成后，可以通过仪器的数据处理功能，进行数据的计算和分析。
二、测距仪的使用方法测距仪是一种用于测量两点之间距离的仪器，可以通过测角和测距相结合的方式实现。
在使用测距仪进行测量前，首先需要进行校准和设置。
校准包括校准仪器的水平性、测角精度和测距精度等。
然后，根据具体需要设置测量模式、计量单位和数据显示等。
使用测距仪进行测量时，首先需要将仪器对准测量点，并确保准星与目标点对称。
然后，观测仪器显示的距离值，并记录下来。
在记录测量值时，需注意避免因仪器晃动或环境因素造成的误差。
在测量过程中，需要保持仪器的稳定，避免在测量期间移动或晃动，以确保测量结果的准确性。
同时，还需要注意避免遮挡物对测量的影响，如树木、建筑物等。
此外，还需要注意仪器的防护和维护，避免其受到损坏。
三、水准仪的使用方法水准仪是一种用于测量垂直角和高程差的仪器，主要由水平仪和测高杆组成。
常用测量仪器的使用方法和注意事项
常用测量仪器的使用方法和注意事项使用方法和注意事项测量仪器在各行各业中都被广泛使用。
正确使用测量仪器能够确保高质量的测量结果，并减少可能的人为误差。
本文介绍了常用的测量仪器的使用方法和注意事项，以帮助您更好地使用这些仪器。
一、卷尺（尺子）卷尺是一种常用的线性测量工具。
使用卷尺时，需要注意以下几点：⒈在开始测量之前，先确保卷尺的开始位置与被测量物体的边缘对齐。
⒉确保卷尺与被测量物体保持垂直，避免测量结果的偏差。
⒊在取得测量结果后，应将卷尺正确放置，避免造成损坏。
二、游标卡尺游标卡尺是一种常用的长度测量工具，它能够提供更高的精度。
使用游标卡尺时，应注意以下事项：⒈在开始测量之前，确保游标卡尺的开始位置与被测量物体的边缘对齐。
⒉游标卡尺的读数应精确到最小刻度。
⒊在取得测量结果后，应将游标卡尺正确放置，并注意保护测量面，避免刮擦或损坏。
三、量具卡尺量具卡尺是一种用于测量外径、内径和深度的工具。
使用量具卡尺时，需注意以下事项：⒈使用量具卡尺前，需要检查刻度盘是否清洁，刻度是否清晰可见。
⒉在测量外径时，应将量具卡尺的两只爪片置于被测物体的两端，并确保卡尺与被测物体保持垂直。
⒊在测量内径时，应将量具卡尺的爪片放入被测物体的孔中，并轻轻旋转刻度盘直到爪片紧密贴合。
⒋在测量深度时，应将量具卡尺的爪片放入被测物体的凹槽中，并确保卡尺与被测物体保持垂直。
四、电子秤电子秤是测量物体质量的常用工具。
使用电子秤时，应注意以下几点：⒈在使用电子秤之前，应将其放置在稳定的水平台面上，避免出现重心不稳的情况。
⒉将待测物体放在电子秤的平台上，确保物体与秤盘贴合紧密。
⒊在测量物体质量时，应等待电子秤显示值稳定后，取得测量结果。
附件：本文档未涉及附件。
法律名词及注释：本文档未涉及法律名词及注释。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1适用范围
规定关于测量仪器的使用・测量方法。
2测量的概要
2‐1 关于测量和检查
测量是指将物体的形状、尺寸用测量仪器及装置进行测量使其量化。
检查是指把对物体测量的结果（数值）与判定用的标准值进行比较,来判断该物体是否合格。
2‐2 关于测量误差
在测量物体的形状、尺寸时,实际值与测量值或近似值之间会有出入,另外即使在同一条件下,每次测量的值都可能不同,这个就是测量误差。
测量误差大致可以区分为，由测量者导致的误差、测量误差、由外部条件导致的误差、偶然误差等。
①由测量者导致的误差
在读取测量值时,因测量者的性格・倾向造成的误差,也可以讲是因测量者的测量能力的大小、对测量感觉的不同而造成的误差。
②测量误差
因测量仪器的结构原因所产生的误差,由于摩擦、测量压力等的变化及没有调整好各部分机构而造成的误差。
③由外部条件导致的误差
由于室温、湿度、照度、震动等测量环境的变化影响而造成的误差。
④偶然误差
各种不确定的细小因素,在一定的条件下，相互作用而造成的误差。
2‐3 测量仪器使用上的注意事项
①要选择与测量内容相符的测量仪器。
不同规格型号的测量仪器，其测量的方法、测量的范围、精度等都是不同的,所以必须选择合适的规格型号的测量仪器。
②要小心的使用。
测量仪器是结构精密的仪器,要注意不要使其从高处掉下、不要使其受到挤压、震动和冲撞。
③使用时要经常保持干净。
要注意清除测量面、滑动面的垃圾、灰尘,防止生锈。
④要测量静止的物体。
如果测量移动的物体的话,会引起测量仪器的破损,同时也不能进行正确的测量。
⑤要考虑因视差引起的误差。
由于读取刻度时眼睛的位置不同,会造成很大的误差,所以要从正上方读取刻度。
⑥开始测量时必须要进行仪器的检查。
要检查测量面、滑动面、零点位置。
⑦要注意在标准温度下进行测量。
要考虑到被测量物的尺寸会因温度的变化而改变,要考虑温度变化造成的误差。
⑧要注意测量面的磨损。
要注意测量面、滑动面容易因接触而产生磨损。
⑨要定期进行校正。
为了能够稳定地进行测量,要定期进行校正、确认精度。
⑩要保管在环境变化小的场所。
要保管在低湿、恒温、没有震动的场所。
3 测量仪器的概要・使用・测量方法
3‐1 游标卡尺
1） 游标卡尺的概要
游标卡尺（Mosel 型）能够进行外测、内测、深度的测量,一般用于测量精度为1/10～1/20ｍｍ左右的物品。
2） 游标卡尺（Mosel 型）各部的名称
3） 游标卡尺（刻度）的读法
① 读取与游尺的刻度0度吻合时的尺身的刻度（15＋α ｍｍ）。
② 读取尺身刻度与游尺的刻度吻合时游尺的刻度（3×1/10ｍｍ）。
Ｌ＝（15＋α）＝15＋0.3＝15.3ｍｍ
4） 游标卡尺的使用方法（测量例）
① 测量被测量物的外径时
内量爪
基准面
固定螺丝
尺身
滚轮
用于测量深度
深度尺
测量深度的基准面
游尺刻度 尺身刻度
① ②
② 测量被测量物的内径时
④ 测量被测量物的内部宽度时 尺身量爪
被测定物
量爪
被测定物
尺身内量爪
内量爪
尺身内量爪
内量爪
孔的中心
被测定物
⑤ 测量被测量物的深度时
被测定物
游标卡尺
⑥ 测量被测量物的段差时
5） 使用上的注意事项
① 使用之前要清洁游标卡尺的滑动部。
② 使用之前要清洁游标卡尺测量面。
③ 测量时要尽量在接近尺身的地方测量。
④ 不要将不必要的测量压力施加在游标卡尺上。
⑤ 要使测量面正确的接触被测量物。
⑥ 使用后要全面擦拭,不要使垃圾进入滑轨内部。
⑦ 使用后要检查各部位有无损伤,如有击打痕等要进行修正。
3‐2 千分尺
1）千分尺的概要
千分尺主要是测量轴径等的精密测量仪器。
关于千分尺,有用于测量外径的、用于测量内径的等,但是用于测量内径的没有用于测量外径的千分尺
测量的那么精密。
千分尺的最小刻度为1/100ｍｍ（最小刻度间用眼观测分为5或10等分,能够读到1～2/1000ｍｍ左右
的值）。
2）千分尺（用于测量外径的）各部位的名称
深度尺的凹Ｒ侧
测量深度的基准面
3）千分尺（刻度）的读法 Frame
测定面
基准面
主轴 夹紧螺栓
Sleeve
Thimble 棘轮保险器
基准面 测定面 主轴
棘轮保险器
夹紧螺栓
Thimble
Sleeve
Frame
数字显示部分
电源按钮
③Thimble 和Sleeve 的刻度线相
吻合后的Sleeve 的刻度 2
① 读取Sleeve 的刻度（32＋α ｍｍ）。
② 读取Thimble 的刻度（13/100 ｍｍ）。
③ 读取Thimble 和Sleeve 的刻度线吻合后Sleeve 的刻度（2/1000 ｍｍ）。
外形Ｄ＝32＋0.13＋0.002＝32.132ｍｍ
① 读取Sleeve 的刻度（9＋α ｍｍ）。
② 读取Sleeve 和Thimble 的刻度线吻合后的Thimble 的刻度（17/100 ｍｍ）。
外形Ｄ＝9＋0.17＝9.170ｍｍ
4）千分尺的使用方法（测量例） ① 确认0点。
①Sleeve 的刻度
9＋α
②Thimble 和
Sleeve 的刻度
线相吻合后的Thimble 的刻度 17
基准面
主轴
棘轮保险器
Thimbl
② 测量被测量物的外径时
5）使用上的注意事项
① 使用前要清洁干净千分尺的测量面。
② 为了不使体温传给FRAME,要使用手套等进行测量或在短时间内进行测量。
③ 读取时要从正面读,要将误差降到最小。
④ 不要与其他工具类一起放置（伤痕、碎末、灰尘等会进入缝隙间）。
⑤ 千分尺是精度很高的测量仪器,必须注意不要掉下、不要施加压力、不要使其受到震动・冲撞。
⑥ 要将测量面正确接触被测量物。
⑦ 使用后要全面擦拭干净后进行保管。
⑧ 保管时,要使标准面和主轴之间间隔1～2ｍｍ,并解除固定主轴的夹紧螺栓。
3‐3 千分表（杠杆式千分表） 1）千分表的概要
它是将形成杠杆一部分的测头的移动作为机械性旋转运动,传达给末端的指针,此指针再将测头所移动
的量显示在圆形刻度板上的测量仪器。
千分表有纵形（Ｔ）、横形（Ｙ）、垂直形（Ｓ）几种,要根据使用用途选择合适的种类。
Sleeve
的0刻度 Thimble 的0刻度
0刻度吻合
基准面
主轴
棘轮保险器
Frame
・横形（Ｙ）：正面观测刻度板的话,测头为左右移动型 ・垂直形（Ｓ）：纵形刻度板相对于测头垂直安装型
2）关于千分表指示的精度
注）此表的值指在20℃。
・大行程精度//广范围指示精度
表示在测头运转时的指示方向的全测量范围内,误差线图的座标的最高点和最低点的差。
・复位精度
指在测量范围内的任意位置上,在下面所表示的使用状态中,反复测量同一尺寸时，显示值的最大差。
3）千分表各部位的名称（纵形）
4）千分表的使用方法（测量例） 固定杆
固定板
测头的长度
测头的移动
测头
指针 刻度板
② 测量主轴马达DISC 固定面轴向抖晃时
③ 测量被测量物的平面度时
④ 使用3点千斤顶要使工作台与被测量物平行时
主轴马达
旋转轴
DISC 固定
被测定物
石材工作台
⑤ 使用高度规测量被测量物A 、B 面的高度差时
5）关于千分表测量角度误差
・使用千分表时,会因测头接触测量面的角度而产生误差。
・在测量的时候,尽量使测量方向对准测头的中心线上成直角。
（如图①所示,将测量角度尽量为最小进行测量。
）
・关于角度补正
真正的值＝测量值×补正值
高度规
A 面
B 面
测量方向
① 误差最小的测量例 ② 误差最大的测量例
测量方向
角度θ
测头移动方向
・补正例
θ＝5°0.005ｍｍ×0.996＝0.00498
θ＝15°0.005ｍｍ×0.966＝0.00483
θ＝45°0.005ｍｍ×0.707＝0.00353
6）使用上的注意事项
①开始使用之前,必须对仪器进行检查。
②千分表是精度很高的测量仪器,必须注意不要从高处掉下、不要对其施加压力、不要使其受到震动・
冲撞。
③确认测头有无磨损。
④使测头正确的接触被测量物。
尽量使测量方向与测头的中心线成直角。
使用千分表时，在指示方向的最大测量力要在0.5N (50gf)以下（接触后20～30刻度）。
（测量力
希望尽量越小越好）。
⑤更换测头时,要使用相同长度的测头。
⑥为避免弯曲等因素的影响,要把它确实地安装在钢性的夹持工具上使用。
⑦使用后要全面擦拭清洁，然后再保管。
⑧保管时,要使用专用盒子，以免测头与盒子接触,要在环境良好的地方进行保管。
4改订履历。
