[学习]动力环境监控系统介绍
机房动力环境监控系统介绍
统一视频集成管理
可以在场景中选择视频设备进行实时视频查看
统一门禁集成管理
可以在场景中选择门禁查看当前门禁的出入记录情况
3D实景监控
右上角整个机房摘要显示，机房3D图上实际位置设备摘要显示，点击任意设备详情展现（表格或动态图模 式），右上角快速导航，可从本区域快速切换到任意其他一个区域，个性化展现
系统自检自愈 第三方设备监控 系统告警方式多样 告警自动升级功能 查询分析追溯的功能
智能告警诊断——减少误报
强大的权限管理功能 菜单多级权限 站点权限 多用户管理 多级联网管理
虚拟化布署 分布式布署 可伸缩管理 开放式架构 支持32及64位操作系统 支持异构网络组网
多接口采集兼容 SOCKET WEBSERVICE 数据库 OPC SNMP。。。。。。 支持二次开发
多层架构 连接方式
单层架构 连接方式
可管理的内容
多样化报警方式
短信、电话
加上LED屏 滚动报警
邮件报警
支持告警自动升级功能
声光报警
多媒体自动 语音
弹窗报警
[3] 统一管理平台
集成统一管理平台
人性化界面，全局情况一图掌握：电子地图模式覆盖了管理范围内所有机房的的报警按区域自 动汇总，区域实时摘要报告，PUE汇总，全局健康度，当前告警滚屏播放，分类面板最小化缩 略…....
加湿器、除湿器监控
消防监测
温感监测 消防主机状态监测
烟感监测
安全监测
门禁监测
•进出记录监测 •远程开、关门 •指纹、ID/IC、密码键盘
红外监测
玻璃破碎监测 门磁监测
视频监测
1.支持海康/大华IPC、DVR、DVS、NVR等接入 2.在动力环境监控平台上，集成视频显示、控制、调焦等 3.在动力环境监控平台上，集成视频回放功能
动力环境监控系统技术方案
动力环境监控系统技术方案动力环境监控系统技术方案一、系统概述随着电力系统的不断发展，电力设备的可靠性和安全性越来越受到关注。
为了保障电力设备的正常运行和安全运行，需要对电力设备的环境状态进行实时监测和控制。
因此，本项目将开发一套动力环境监控系统，以实现对电力设备的环境状态进行实时监测和控制。
该系统广泛适用于电力行业各类场所，例如变电站、输电线路、发电厂房等。
本系统包括如下两个部分：1.监测设备：主要包括传感器、数据采集器、通信模块等。
2.监测系统：主要包括数据处理中心、监测软件等。
二、系统功能1. 实时监测环境参数本系统主要实现对电力设备周围的环境参数进行实时监测，例如：温度、湿度、气压、风速、风向、降雨等。
在监测过程中，将通过传感器采集环境数据，并将数据实时传输到数据处理中心。
监测数据将显示在监测软件的界面上，并支持数据查询和导出功能。
2. 数据分析和处理为了更好的分析环境数据，本系统将实现数据的分析和处理功能。
分析模块支持环境参数的趋势分析、异常告警和统计分析等功能。
同时支持数据的存储和备份功能，确保数据的安全性。
3. 告警与通知一旦监测数据超过设置的阈值范围，系统将会自动发出告警。
告警信息将通过短信、邮件等多种方式通知维护人员。
同时系统支持设置告警级别和告警频率，增强告警的可靠性。
4. 实时监测摄像头本系统可以通过摄像头实时监测电力设备的周围环境，例如监测是否有未经授权的人员进入，以及设备是否受到损坏等。
同时也可以支持设备的远程监控功能。
5. 维护管理本系统支持设备的远程管理和维护功能。
可以通过远程维护的方式，对设备进行调试和升级。
三、总体设计1. 系统架构本系统采用主从结构的架构设计。
监测设备作为从系统，通过传感器采集环境数据并将数据传输到数据处理中心。
数据处理中心作为主系统，接收从系统传输过来的数据，进行处理后通过网络发布给终端用户。
2. 系统模块系统模块主要包括监测设备模块、数据处理模块、监测软件模块等。
动环监控简介
三、系统物理架构
（1）智能接口和传感器 大部分被监控设备都设置有智能接口，以和上层采集设备进行数据交换。常见的 智能接口有RS232、RS422/485、OPC，也有基于以太网的SNMP智能接口。监控管理系
统不仅需要对设备进行监控管理，同时需要对设备运行的基础物理环境进行监控管理，
因此还需要补充一些传感器，才能对数据中心进行全方位监控，常见的传感器设备有： 温湿度、烟感、红外、漏水和I/O干接点等。 （2）采集设备 采集设备主要完成从智能接口或者传感器到采集设备的信号转换和数据交换协议 的适配。采集设备从功能上分一般有两类，一类主要完成信号透传，RS232和 RS422/RS485接口的串口数据流转换成基于TCP/IP的以太网网络数据流，常见的该类设 备有动力环境监测仪、串口服务器；一类不仅完成信号透传，还可以进行协议适配， 将种类繁多的各个设备厂商的协议转换成统一的标准协议，常见的该类设备有智能数 据采集单元。
（5）管理服务设备
管理服务设备是整个监控管理系统的物理核心，核心监控系统和管理系统均运行其
上。管理服务设备一般包含处理设备、存储设备等。 （6）展示设备 展示设备作为监控管理系统人机交互的界面，用来完成监控管理信息的输入输出。 常见的展示设备有警灯警笛、电话、短信猫、音箱、总控中心电子大屏、各种显示终端、 打印机等。
（3）监控服务设备 监控服务设备将采集设备采集到的数据进行汇立完成监控管理系统中的简单监控功能，常见的监控服务设备有嵌入式
服务器、工控机服务器、智能数据处理单元等。 （4）网络传输设备 网络传输设备包含网络传输介质及对应的连接管理设备。网络传输介质是网络中发 送方与接收方之间的物理通路，它对网络的数据通信具有一定的影响。常用的传输介质 有：双绞线、同轴电缆、光纤、无线传输媒介。连接设备按照OSI七层网络模型分，常见 的有物理层的集线器，链路层的交换机、路由器等；还有一些特殊应用的如进行网络过 滤的网络防火墙，进行集群系统负载均衡的负载均衡器等。
动力环境监控系统
产品简介
产品简介
一、产品简介 智能一体化监控主机是一款多功能远程监控报警主机，集UPS监控，配电监控、空调监控，视频监控，门禁 监控、温湿度监控、瓦斯检测、电气火灾检测、防盗监控于一体,产品稳定，功能强大。该设备特点是安装便捷， 使用简单，容易维护，是机房建设与维护领域中成熟可靠的动力环境监控产品。 二、系统结构图 系统结构图 三、监控业务 动力：UPS、市电电量、配电开关、蓄电池组、精密配电柜、ATS/STS、电源支路电流、PDU机柜电源、防雷 器、发电机等 环境：空调、漏水、湿度、新风机、空气质量、光照度、粉尘含量、照明控制等; 安防：视频监控、门禁管理、入侵检测、电子巡更、周界安全等; 消防：烟雾探测、火灾报警、自动灭火系统、防排烟系统等;
系统维护管理人员在一定权限下，通过监控界面能方便的实现对监控对象（设备及设备类型）、区域、局站 等的增加、修改和删除的管理，所有配置操作动态生效。系统可对告警阈值、存储阈值等参数进行远程配置和修 改。
组成结构
组成结构
4.1总体结构 总体结构动力设备及环境集中监控系统由监控中心SC、监控站SS、监控单元SU组成，用于通信局站动力设 备及环境的集中监控、集中管理、集中维护，系统可分为二级或三级结构。 4.2监控中心SC 监控中心SC是整个本地动力环境监控系统的监控和管理中心，主要完成全的监控信息的统计处理及分析。监 控中心SC一般由数据服务器、监控台、打印机及络接入设备组成。 4.2.1系统组成 服务器(1)服务器 服务器作为监控中心的组核心，其内部安装监控系统软件的数据台以及SQL Server数据库软件。其主要功 能是对数据的处理、保存和转发。 另外服务器中还安装监控系统软件的SC前端模块，完成对各监控站（SS）的信息汇总介
本监控系统充分利用了通讯传输设备所能提供的各种传输信道资源，不但可以成功实现多级管，使局站无人 值守成为现实，而且高效率的使用信道资源，为用户节约了大量的信道资源投入和运行维护投入，降低了用户运 营成本；监控中心软件可实现中文图形化人机界面的操作，界面更友好，功能更强大，可实现对所有局站的全参 数、全方位的监控，大大提高了用户的维护管理效率。

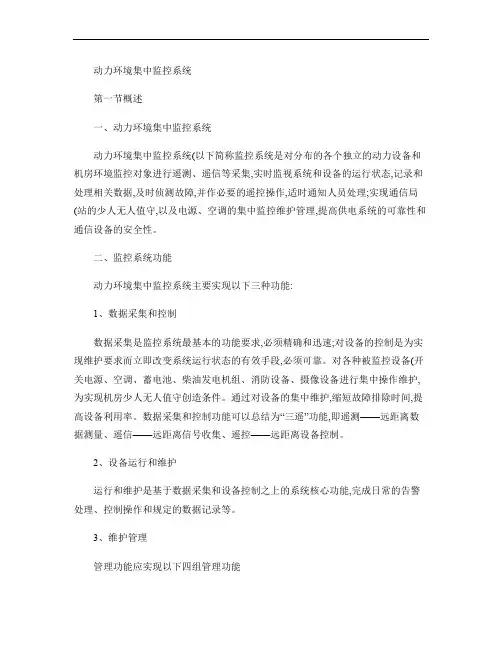

动力环境集中监控系统方案.
动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统(以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集,实时监视系统和设备的运行状态,记录和处理相关数据,及时侦测故障,并作必要的遥控操作,适时通知人员处理;实现通信局(站的少人无人值守,以及电源、空调的集中监控维护管理,提高供电系统的可靠性和通信设备的安全性。
二、监控系统功能动力环境集中监控系统主要实现以下三种功能:1、数据采集和控制数据采集是监控系统最基本的功能要求,必须精确和迅速;对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段,必须可靠。
对各种被监控设备(开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护,为实现机房少人无人值守创造条件。
通过对设备的集中维护,缩短故障排除时间,提高设备利用率。
数据采集和控制功能可以总结为“三遥”功能,即遥测——远距离数据测量、遥信——远距离信号收集、遥控——远距离设备控制。
2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能,完成日常的告警处理、控制操作和规定的数据记录等。
3、维护管理管理功能应实现以下四组管理功能(1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。
包括局向数据的增加、删除、修改等,现场监控量的一般配置、告警门限配置等。
(2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。
及时发现紧急事件,防止因设备原因造成通信中断、机房失火等重大事件的发生。
提供告警等级管理,告警信号的人机界面,告警确认,告警门限设置和告警屏蔽等。
(3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。
例如提供设备主要运行数据及参数;停电、油机及时供电情况;设备故障、告警统计;监控系统可用性分析等。
(4安全管理安全管理提供保证运行中的监控系统安全的一组功能。
动力环境监控系统在通信电源中的应用
动力环境监控系统在通信电源中的应用
动力环境监控系统是指用于监测和管理通信电源系统中的各项参数和状态的设备和软件。
通信电源是保障通信设备正常运行的重要组成部分，而动力环境监控系统则是保障通信电源系统的稳定运行和及时检修的重要工具。
下面我们将详细介绍动力环境监控系统在通信电源中的应用。
动力环境监控系统可以监测通信电源的输入电压和输出电流等参数。
通过监测输入电压，可以了解电源供电是否稳定，以及是否满足通信设备的工作要求。
对于输出电流的监测，可以及时发现并处理电源过载、短路等异常情况，从而保护通信设备的安全运行。
动力环境监控系统还能够监测通信电源的温度和湿度等环境参数。
通信设备一般需要在一定的环境条件下工作，过高或过低的温度和湿度会影响设备的性能和寿命。
通过监测这些参数，可以及时采取措施，如启动散热设备或调节通风系统，以保证设备的正常运行。
动力环境监控系统还提供了远程监控和报警功能。
管理员可以通过网络远程监测和管理通信电源系统，及时获得各项参数和状态的实时数据。
系统还能够根据预设的阈值进行报警，比如当输入电压低于或超过设定的范围时发送报警信息，管理员可以及时采取措施予以处理。
动力环境监控系统在通信电源中的应用可以提高通信设备的稳定性和可靠性，及时发现和处理异常情况，保障通信网络的正常运行。
随着通信技术的不断发展，动力环境监控系统将发挥越来越重要的作用，在提高通信设备的能源利用效率和安全性方面发挥着重要的作用。
中达动力环境监控系统介绍(含图像)
维护品质
扩展应用
架构
决定了整个 监控系统的 核心技术和 发展方向， 是最终成败 的基础。
软件
实现核心技 术的关键手 段，是否符 合大规模动 环监控的需 要，稳定性 的根本保障。
传输
硬件
应用
本身并非监 控系统的核 心问题，但 对网络稳定 非常关键， 不断发展中。
决定了系统 的运行品质， 同时成本直 接关系到系 统整体造价。
155M SDH
E1
网桥 接口转换器
FSU站点 监控设备
155M SDH
E1
网桥 接口转换器
FSU站点 监控设备
IP组网方案-独立E1单向环传输
LSC处理主机
HUB
SD560 机架式网桥
E1-2M
E1
E1
SD528 网桥 SD1502 串口服务器
SRTU 监控模块
SD528 网桥 SD1502 串口服务器
E1/2M-IP传输
综合网管
地市SC中心
2M-IP专用以太网
SS SS SS SS 中中中 中 心心心 心
E1/2M-IP传输
16
CSC省中心
中达监控系统网络架构特点
提供实时监控开发语言
实时通讯服务器
扩展功能开发平台
打印机 SC实时监控Browser终端
LSC地市中心
IP传输
SC历史数据库 数据库Client终端 打印机
❖ 历史告警可根据用户需求按照不同条件检索 查询及统计，并可以将报表导出；
❖ 用户可根据需求自定义告警统计及 综合测值表列，系统则按自定义的 表列显示和统计告警和数据； 37
软件组态界面-局站设备及厂家信息管理
❖ 可录入各站点的使用设备信息；
动力环境集中监控系统
1 动力环境集中监控系统第一节概述一、动力环境集中监控系统动力环境集中监控系统以下简称监控系统是对分布的各个独立的动力设备和机房环境监控对象进行遥测、遥信等采集实时监视系统和设备的运行状态记录和处理相关数据及时侦测故障并作必要的遥控操作适时通知人员处理实现通信局站的少人无人值守以及电源、空调的集中监控维护管理提高供电系统的可靠性和通信设备的安全性。
二、监控系统功能动力环境集中监控系统主要实现以下三种功能1、数据采集和控制数据采集是监控系统最基本的功能要求必须精确和迅速对设备的控制是为实现维护要求而立即改变系统运行状态的有效手段必须可靠。
对各种被监控设备开关电源、空调、蓄电池、柴油发电机组、消防设备、摄像设备进行集中操作维护为实现机房少人无人值守创造条件。
通过对设备的集中维护缩短故障排除时间提高设备利用率。
数据采集和控?乒δ芸梢宰芙嵛 叭 ！惫δ芗匆２狻 毒嗬胧 莶饬俊⒁Ｐ拧 毒嗬胄藕攀占 ⒁？亍 毒嗬肷璞缚刂啤?2、设备运行和维护运行和维护是基于数据采集和设备控制之上的系统核心功能完成日常的告警处理、控制操作和规定的数据记录等。
3、维护管理管理功能应实现以下四组管理功能1配置管理配置管理提供收集、鉴别、控制来自下层数据和将数据提供给上级的一组功能。
包括局向数据的增加、删除、修改等现场监控量的一般配置、告警门限配置等。
2故障管理故障管理提供对被监控对象运行情况异常进行检测、报告和校正的一组功能。
及时发现紧急事件防止因设备原因造成通信中断、机房失火等重大事件的发生。
提供告警等级管理告警信号的人机界面告警确认告警门限设置和告警屏蔽等。
2 3性能管理性能管理提供对监控对象的状态以及网络的有效性评估和报告的一组功能。
例如提供设备主要运行数据及参数停电、油机及时供电情况设备故障、告警统计监控系统可用性分析等。
4安全管理安全管理提供保证运行中的监控系统安全的一组功能。
第二节监控系统网络结构一、网络结构SCSupervisionCenter监控中心——本地网或者同等管理级别的网络管理中心。
