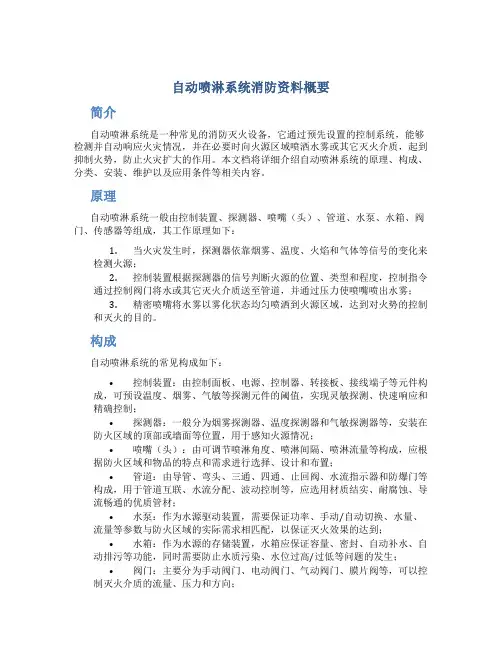

自动喷淋系统消防资料概要简介自动喷淋系统是一种常见的消防灭火设备，它通过预先设置的控制系统，能够检测并自动响应火灾情况，并在必要时向火源区域喷洒水雾或其它灭火介质，起到抑制火势，防止火灾扩大的作用。
本文档将详细介绍自动喷淋系统的原理、构成、分类、安装、维护以及应用条件等相关内容。
原理自动喷淋系统一般由控制装置、探测器、喷嘴（头）、管道、水泵、水箱、阀门、传感器等组成，其工作原理如下：1.当火灾发生时，探测器依靠烟雾、温度、火焰和气体等信号的变化来检测火源；2.控制装置根据探测器的信号判断火源的位置、类型和程度，控制指令通过控制阀门将水或其它灭火介质送至管道，并通过压力使喷嘴喷出水雾；3.精密喷嘴将水雾以雾化状态均匀喷洒到火源区域，达到对火势的控制和灭火的目的。
构成自动喷淋系统的常见构成如下：•控制装置：由控制面板、电源、控制器、转接板、接线端子等元件构成，可预设温度、烟雾、气敏等探测元件的阈值，实现灵敏探测、快速响应和精确控制；•探测器：一般分为烟雾探测器、温度探测器和气敏探测器等，安装在防火区域的顶部或墙面等位置，用于感知火源情况；•喷嘴（头）：由可调节喷淋角度、喷淋间隔、喷淋流量等构成，应根据防火区域和物品的特点和需求进行选择、设计和布置；•管道：由导管、弯头、三通、四通、止回阀、水流指示器和防爆门等构成，用于管道互联、水流分配、波动控制等，应选用材质结实、耐腐蚀、导流畅通的优质管材；•水泵：作为水源驱动装置，需要保证功率、手动/自动切换、水量、流量等参数与防火区域的实际需求相匹配，以保证灭火效果的达到；•水箱：作为水源的存储装置，水箱应保证容量、密封、自动补水、自动排污等功能，同时需要防止水质污染、水位过高/过低等问题的发生；•阀门：主要分为手动阀门、电动阀门、气动阀门、膜片阀等，可以控制灭火介质的流量、压力和方向；•传感器：用于检测温度、压力、水位、流量、防盗、声光报警等情况。
分类自动喷淋系统按不同的应用场景、防火要求和灭火介质的不同，可以分为以下几类：1.住宅自动喷淋系统：主要适用于住宅和公寓楼等居住场所，常用喷灭火介质为水和泡沫等，防水管材一般选用PVC、聚丙烯等。
建筑消防设施基础知识自动喷水灭火系统
感谢您的观看
THANKS
03
自动喷水灭火系统的安装与 维护
安装步骤
材料准备
选购符合国家标准的喷头、管 道、水泵等设备，确保质量合 格。
管道连接
将喷头与管道连接，确保连接 牢固、无渗漏。
设计确认
根据建筑物的结构和使用功能， 确定自动喷水灭火系统的类型 和规格。
安装位置确定
按照设计要求，确定喷头、管 道的安装位置，确保覆盖整个 保护区域。
报警系统响应
报警系统接收到探测器的信号后， 发出警报并启动自动喷水灭火系统。
喷水灭火
喷头受热后破裂，水流出扑灭火焰。 同时，水流指示器和压力开关将动 作，向消防控制中心发出信号。
02
自动喷水灭火系统的组成
喷头
喷头是自动喷水灭火系统的核心组件之一，其作用是在火灾时自动感应并释放水或 其他灭火剂。
根据不同的工作原理，喷头可分为易熔元件喷头、玻璃球喷头和干湿式喷头等。
02
水泵的类型和规格应根据系统的需求进行选择，同时其安装和
使用需满足相关标准和规范。
为了确保水泵的正常运行和可靠性，应定期进行维护和保养。
03
其他组件
01
除了上述组件外，自动喷水灭火 系统还包括水流指示器、压力开 关、控制柜等其他组件。
02
这些组件在系统中起着不同的作 用，共同保障系统的正常工作和 可靠性。
应用场景
商业建筑
购物中心、办公大楼、酒店等人员密集场所。
工业建筑
化工厂、仓库、生产车间等高火灾风险场所。
公共设施
图书馆、博物馆、学校等对文物保护和公众 安全有较高要求的场所。
住宅建筑
高层公寓、别墅等居住场所，提高居民火灾 安全保障。
消防喷淋系统
高层建筑
高层住宅
高层住宅的居民众多，一旦发生火灾，人员疏散困难，消防 喷淋系统能够在火灾初期控制火势，为人员疏散争取时间。
高层写字楼
高层写字楼内有许多公司和员工，一旦发生火灾，后果不堪 设想，消防喷淋系统能够在火灾初期控制火势，减少损失。
05
消防喷淋系统的优势与局限性
优势分析
快速灭火
消防喷淋系统能够在火灾初期迅速扑 灭火源，有效控制火势蔓延。
商场规模
某大型购物中心，建筑面 积超过5万平方米，集购物、 餐饮、娱乐等功能于一体。
系统设计
采用智能消防喷淋系统， 根据不同区域的功能和火 灾风险等级设置不同的喷 头和灭火方式。
应用效果
自投入使用以来，该系统 成功扑灭了多次初期火灾， 保障了商场及顾客的生命 财产安全。
某办公楼的消防喷淋系统改造
办公楼状况
网等。
喷头的选择与布置
01
02
03
喷头类型选择
根据场所的特性、火灾特 点和灭火需求，选择适合 的喷头类型，如开放式、 闭式、快速响应等。
喷头布置原则
遵循“均匀分布、重点保 护”的原则，合理布置喷 头，确保覆盖全面且无死 角。
喷头间距确定
根据喷头的性能参数和设 计要求，结合场所特点， 确定合理的喷头间距，以 提高灭火效率。
一栋超高层建筑，建筑高度超过150米，存在较大的火灾风险。
系统设计
采用高空消防喷淋系统，结合智能控制技术，实现远程控制和自动 感应灭火。
设计考虑因素
充分考虑高层建筑的结构特点、火灾蔓延规律以及救援难度等因素， 确保系统在火灾发生时能够快速响应并有效控制火势。
THANKS
感谢观看
系统组成与工作原理
自动喷淋系统知识讲解
检查喷淋系统的报警系统是否正常工作
05
检查喷淋系统的控制柜是否正常工作
06
检查喷淋系统的过滤器是否正常工作
07
检查喷淋系统的水泵是否正常工作
08
检查喷淋系统的蓄水池是否正常工作
09
检查喷淋系统的其他相关设备是否正常工作
10
定期维护
定期检查喷淋系统的各个部件，确保其完好无损
定期检查喷淋系统的水压，确保其处于正常范围内
喷头
作用：喷水灭火
01
类型：闭式喷头、开式喷头、预作用喷头、水幕喷头等
02
安装位置：天花板、墙壁、地板等
03
触发方式：温度、压力、烟雾等传感器触发
04
启动条件
01
火灾报警系统检测到火警信号
喷淋头温度达到设定值
水流指示器检测到水流
压力开关检测到压力变化
工作流程
自动喷淋系统通过传感器检测到火灾发生
雨淋自动喷淋系统：通过管道内的水压自动启动喷头，适用于大面积火灾
自动喷淋系统的作用
自动喷淋系统可以自动检测火灾，并自动启动喷水灭火
自动喷淋系统可以减少火灾损失，降低火灾风险
自动喷淋系统可以保护人身和财产安全，提高消防安全水平
自动喷淋系统可以降低火灾发生率，减少火灾对环境的影响
水源
水源类型：市政供水、消防水池、天然水源等
自动喷淋系统包括喷头、管道、水源、报警装置等部分。
自动喷淋系统广泛应用于各种建筑和场所，如商场、酒店、办公楼等。
自动喷淋系统的分类
湿式自动喷淋系统：通过管道内的水压自动启动喷头，适用于火灾初期
干式自动喷淋系统：通过管道内的压缩空气自动启动喷头，适用于火灾中期
预作用自动喷淋系统：通过管道内的压缩空气和干式喷头自动启动喷头，适用于火灾后期
消防-自动喷水灭火系统(雨淋)
在发生火灾时，需要正确使用系统 并及时通知消防人员。火灾扑灭后， 应对系统进行及时维修。
与其他消防设施的协作和发展前景
在不同的火灾场景下， 不同的灭火手段协同使用可以最大限度地提高灭火效果。 同样的，自动喷水灭火系统也可以与其他消防设施结合使用，以获得更好的防火效果。 比如搭配 特种泡沫装备和烟雾报警系统同时使用等。
水源和水箱
水源可以是城市自来水或特 别设置的水源。为了保证系 统正常运作，水箱的设置位 置、容量以及介质存储条件 都需要特别注意。
系统的工作流程和控制方式
自动喷水灭火系统的控制方式包括独立型和联动型两种。 前者是一种完全自动化的系统， 喷头 在检测到火源温度时自动打开，不需要任何人工操作。
联动型则需要与消防警报系统配合工作。 在警报发出后， 自动消火系统会被触发， 实现立即废 除火灾的目的。
而消防员在火灾现场操作自动喷水灭火系统时，更要了解系统工作原理和喷头的使用规范。操作时 需要保证喷头正常启动、及时维护检查、确保灭火系统的良好性能。
1
常见问题
像管道堵塞、缺水、误报等问题，
日常维护
2
都是使用过程中需要经常排查的问 题。
要经常清洁喷头、检查管道、更换
老化部件，保证系统平稳运行。
3
应急保养
除此之外，系统的稳定性、操作性、维修性都是评价系统综合性能的重要指标。
参数 灭火面积 供水压力 灭火能力 工作温度 水利用率
雨淋式灭火系统 5-10m² 0.2-0.3MPa ≤10J 0-57℃ ≥90%
维护保养和操作技巧
事实上，维护保养和操作方面越细致和注意， 系统的寿命也会越长。 在实际使用过程中， 我们需 要经常清洁灭火口、排除管道漏水问题、 平时注意水压问题以及保证设备工期。
消防喷淋系统
消防喷淋系统标题：消防喷淋系统引言概述：消防喷淋系统是一种常见的消防设备，用于灭火和控制火势，广泛应用于商业建筑、工业厂房、仓库等场所。
本文将详细介绍消防喷淋系统的原理、组成、安装、维护和检测。
一、原理1.1 喷淋系统的工作原理是通过水压力将水喷射到火灾现场，将火焰熄灭。
1.2 喷淋系统可以自动感应火灾，也可以手动启动。
1.3 喷淋系统可以根据火灾情况调整水流量和喷射方向。
二、组成2.1 消防喷淋系统包括水泵、管道、喷头、控制阀等组件。
2.2 水泵负责提供水压，管道负责输送水流，喷头负责喷射水流。
2.3 控制阀可以手动或自动控制水流的开启和关闭。
三、安装3.1 消防喷淋系统的安装需要根据建筑结构和火灾风险确定位置和布局。
3.2 喷头的安装高度和间距需要根据标准要求进行设置。
3.3 安装过程需要严格按照相关规范和要求进行，确保系统正常运行。
四、维护4.1 定期检查消防喷淋系统的工作状态，确保各个组件正常运行。
4.2 定期清洗喷头和管道，防止堵塞影响喷水效果。
4.3 定期维护水泵和控制阀，确保系统的可靠性和稳定性。
五、检测5.1 消防喷淋系统需要定期进行漏水测试，确保管道和喷头的密封性。
5.2 消防喷淋系统需要定期进行压力测试，确保水泵和管道的正常工作。
5.3 消防喷淋系统需要定期进行功能测试，确保系统的灵敏度和可靠性。
结论：消防喷淋系统是一种重要的消防设备，可以有效控制火灾，保护人员和财产安全。
正确安装、维护和检测消防喷淋系统是确保其正常工作的关键，建议相关单位定期进行检查和维护，确保系统的可靠性和稳定性。
消防自动喷淋灭火系统
消防自动喷淋灭火系统1. 简介消防自动喷淋灭火系统是一种自动喷淋灭火装置，用于在火灾发生时迅速进行灭火。
该系统通过探测器感应火源或烟雾信号，启动电磁阀，使喷淋头喷出高压水流，达到灭火的目的。
2. 分类消防自动喷淋灭火系统可以分为干式、湿式和预动式三种类型。
2.1 干式消防自动喷淋灭火系统干式消防自动喷淋灭火系统的水源不直接与喷头相连，水通过压力管道从水源处输送至干式喷头装置。
当火灾发生时，探测器感应到火源或烟雾信号后，自动开启干式灭火装置，通过气力或电力使干管内压力下降，进而开启干管阀门，喷头喷出水流进行灭火。
2.2 湿式消防自动喷淋灭火系统湿式消防自动喷淋灭火系统的水源通过直接连接喷头，待探测器感应到火源或烟雾信号后，自动开启电磁阀，使水从水源中涌出，并从喷头喷出。
2.3 预动式消防自动喷淋灭火系统预动式消防自动喷淋灭火系统是在干式和湿式消防自动喷淋灭火系统基础上发展而来的，其特点在于，在探测器在发现火源或烟雾信号时，除了自动装置自动开启外，会先发出警报，并通过人工操作确认是否需要灭火，在确认后再开启自动装置进行喷淋灭火。
3. 优势消防自动喷淋灭火系统具有以下优势：3.1 高效性消防自动喷淋灭火系统可以在火灾发生时及时启动，快速响应，自动进行喷淋灭火，大大提高了灭火效率。
3.2 节省人工消防自动喷淋灭火系统可以自动探测火源或烟雾信号，并自动进行喷淋灭火，省去了人工探测和灭火的过程，节省了人工和时间成本。
3.3 可靠性高消防自动喷淋灭火系统的感应设备和启动装置等关键部件都经过了多重检测和验证，具有很高的可靠性和稳定性。
4. 应用范围消防自动喷淋灭火系统广泛应用于建筑物、机场、车站、商场、工厂等场所，可以有效预防火灾的发生，减少火灾造成的损失。
5. 注意事项在安装和使用消防自动喷淋灭火系统时，需要注意以下事项：5.1 定期检查消防自动喷淋灭火系统应定期进行检查和维护，确保其正常运行和灭火效果。
5.2 涉水设备消防自动喷淋灭火系统涉及到水源设备和传输管道等设备，要注意其合理布局和使用。
自动喷淋灭火系统
自动喷淋灭火系统简介自动喷淋灭火系统是一种自动化灭火设备，用于在火灾发生时及时控制和扑灭火灾。
它通过探测火灾并自动触发喷淋装置释放灭火剂，以迅速控制火势和减轻火灾的危害。
自动喷淋灭火系统在各种场景中得到广泛应用，包括商业建筑、工业设施、仓库、公共机构等。
工作原理自动喷淋灭火系统由探测器、控制器、喷淋装置和灭火剂组成。
以下是它的工作原理：1.探测器：系统中的探测器用于监测火灾的存在。
常见的探测器包括光束型烟雾探测器、热感应探测器和气体探测器。
当探测器检测到火灾迹象时，会向控制器发送信号。
2.控制器：控制器是系统的大脑，负责接收探测器的信号，并根据预设的逻辑进行判断和控制。
当控制器接收到火灾信号时，会触发喷淋装置释放灭火剂。
同时，它会发送警报信号并通知相关人员。
3.喷淋装置：喷淋装置是系统中负责释放灭火剂的部分。
常见的喷淋装置包括喷头和供水系统。
喷头通过压力驱动，释放出灭火剂形成雾状喷射，以覆盖火源区域。
4.灭火剂：根据不同的火灾类型和场景，可以选择不同种类的灭火剂。
常见的灭火剂包括水、泡沫、干粉等。
灭火剂的选择应该根据场景的特点和火灾类型进行综合考虑。
优势自动喷淋灭火系统具有以下优势：1.快速响应：自动喷淋灭火系统能够在火灾初期迅速响应，并自动启动灭火过程。
这有助于控制火势，减轻火灾的危害。
2.准确控制：通过探测器的精确监测和控制器的智能判断，自动喷淋灭火系统能够准确地判断火灾的存在和严重程度，以进行相应的灭火处理。
3.全自动化：自动喷淋灭火系统是一种全自动化的灭火设备，无需人工干预。
这使得它在无人值守或无法及时到达的场景中特别有用。
4.可靠性高：自动喷淋灭火系统经过严格的测试和认证，具有高度的可靠性和稳定性。
它能够在各种环境条件下正常工作，并能承受一定程度的震动、振动和温度变化。
应用场景自动喷淋灭火系统广泛应用于各种场景，包括但不限于以下情况：1.商业建筑：商业大厦、购物中心和酒店等场所，由于人流密集和大量电气设备，火灾风险较高，自动喷淋灭火系统能够有效控制火灾扩散。
