西门子V10变频器产品概述及特性特点
SINAMICS V10 V20 V50 V60 V80基本说明
SINAMICS V10简介SINAMICS V10 是一种变频装置，拥有大量行业所需要的基本功能。
该变频器成本低、使用极为方便；采用了高可靠性设计，可以轻松应付恶劣的工作环境。
SINAMICS V10 适用于中国复杂的电力网络，尤其适用于带有电泵、风扇、纺织机械或者其它简易传输系统等的应用。
SINAMICS V10 变频器优点介绍高可靠性：:-工作电压范围：400V± 15%（三相交流）；-防护等级IP21，电路板设计有保护涂层；-高强度机械设计，可采用直推插式安装；-全新冷却功能设计，无需风扇，符合故障安全应用的要求。
调试方便：- 10 种设置，涵盖了各种连接模式；6 个宏指令，可以轻松应对不同应用。
- BOP 面板支持中文，具备强大的参数克隆功能。
安装简易：-采用了标准连接器设计（带标记）-BOP 支持柜门安装，且拥有强大的参数克隆功能To the top of the pageSINAMICS V10 变频器技术数据电压范围三相交流 400V； -15% ~ +15%；功率范围0.55 kW ~22 kW工作环境0°C 至+60°C控制方式线性 V/f 控制（带可编程电压启动功能）、平方 V/f 控制；磁通电流控制（FCC）输出频率0Hz ~ 300Hz载波频率2kHz ~ 16kHz3 点数字量输入/ 1 点数字量输出数字量输入/输出1点模拟输入 / 1 点模拟输出（电压型或电流型）模拟量输入/输出过载能力可达150% 额定电流，持续时间 60 秒；重复周期时间 300 秒内置功能PI 控制器、快速电流限制（FCL）、转矩起动、自动重启、快速起动等。
SINAMICS V20 基本型变频器概述SINAMICS V20——经济、可靠、易用的基本型变频器基本型变频器SINAMICS V20向小型OEM客户提供最适合的经济型解决方案。
SINAMICS V20有四种外形尺寸可供选择（FSA~FSD），提供三相400V和单相230V进线两种规格，分别可覆盖0.12~3kW，0.37~15kW的功率范围。
西门子变频器特点
变频器, 西门子, 特点1西门子通用型变频器的特点：西门子变频器进入中国市场较晚，但是其增长速度最快。
西门子变频器主要分为通用型、工程型和专用型三类。
西门子通用型变频器快速增长的原因主要有以下几个方面:(1) 不断推出新产品，满足不同用户的特定要求。
西门子产品一般的更新周期不超过5年。
其产品能够满足不同用户的特殊要求。
(2) 强大的通讯功能和全面的配套软件，是西门子自动化产品的一大特点。
这在我国造纸、化工、钢铁、机械制造等诸多产业从技术改造向自动化控制全面推进的飞速发展过程中，尤显其竞争优势。
(3) 近两年推出的MM4新一代变频器不仅具有西门子工程型变频器MasterDrive的良好架构，还具有较高的性能价格比，虽然价格不高却有着比同类产品更强大的功能。
利用BiCo功能可以为更为复杂的功能进行编程，它可以在输入(数字的，模拟的，串行通讯的等等)和输出(变频器的电流，频率，模拟输出，继电器节点输出等等)之间建立布尔代数式和数学关系式。
(4) MM4新一代变频器不同于其他变频器的另一个显著特点是：他给用户提供的是一个完全开放的编程平台，使用户可以根据自己的需要最大限度的合理利用有限的资源实现尽可能复杂的控制特性。
它的几十个自由功能块可以代替PLC实现一些简单的编程操作。
(5) 由于价格低廉，变频器在制造时不得已选用了一些底端的原器件，或者说在选用原器件时考虑的富裕量太小。
比如：耐压，耐温，耐电压、电流冲击等。
因此，在我国使用的实践中出现问题相对较多，这是令我们感到非常遗憾的地方。
2 常见故障现象分析及处理方法：一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。
具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。
SINAMICS V10 变频器简明操作说明
1Answers for industry.SINAMICS V10 简明操作说明SINAMICS V10 变频器简明操作说明 • 04.20102机械安装 (3)电气安装 (6)调试 (8)参数列表 (23)故障与报警 (27)技术规格 (29)其他参考信息 ..............................31SINAMICS V10 变频器简明操作说明 • 04.20103SINAMICS V10 变频器SINAMICS V10是一款多用途的经济型工业变频器，它具备了通用驱动的基本功能，可以用于控制三相交流鼠笼式异步电机。
SINAMICS V10有四种外形尺寸可供选择，其功率范围覆盖0.55kW 到22kW 。
警告本设备带有危险电压而且它所控制的是带有危险电压的转动机件。
如果不按照要求进行操作就可能会造成死亡、严重的人身伤害或重大的财产损失。
注意触电的危险。
即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此在电源关断5分钟以后才允许打开本设备。
如果设备正在运行，不得将设备上的端子块取下。
设备正常运行时可能会产生>3.5mA 的漏地电流。
因此，设备必须永久接地。
必须将设备垂直安装在电柜内。
如需了解更多的安全注意事项，参见《SINAMICS V10变频器操作说明》。
安全注意事项机械安装1．安装间距可以将几个变频器并排或者上下安装在一起，其安装间距要求如下:上下安装：变频器上部和下部都应留下至少100mm 的通风间隙。
并排安装：变频器左右两侧都应留下距离至少为“A”的通风间隙（见下图）。
！2．安装方式• 壁挂式安装- 壁挂式安装为默认安装方式；- 无需使用任何安装组件；- 整个变频器直接安装在电柜内。
• 穿墙式安装- 要求使用穿墙式安装组件。
- 变频器主体安装在电柜内，散热器延伸至电柜外。
- 适用于纺织等应用场合。
- 具体安装说明见SINAMICS V10穿墙式安装组件的《产品信息》或《SINAMICS V10变频器操作说明》。
SIEMENS SINAMICS V10变频器 说明书
3SINAMICS V10变频器操作说明书 • 04.2009Answers for industry.SINAMICS V10 操作说明书SINAMICS V10 变频器操作说明03/2009文档版本：03/2009操作面板固件版本：V01.08法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。
设备或系统的调试和运行仅允许由合格的专业人员进行。
本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。
按规定使用 Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到Siemens 推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。

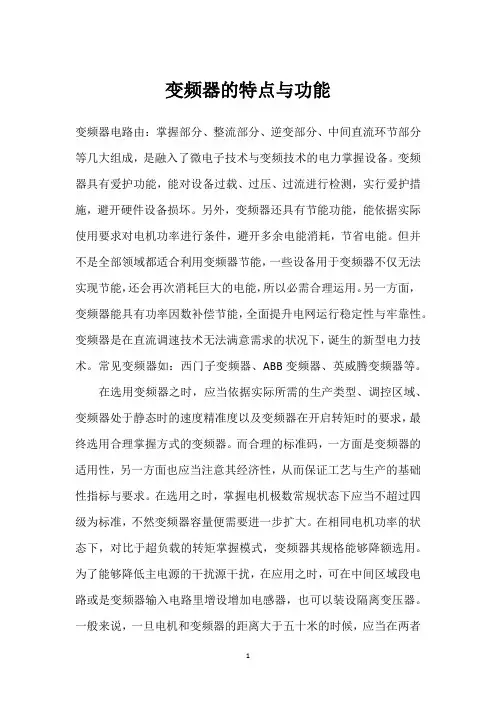

变频器的特点与功能
变频器的特点与功能
变频器电路由：掌握部分、整流部分、逆变部分、中间直流环节部分等几大组成，是融入了微电子技术与变频技术的电力掌握设备。
变频器具有爱护功能，能对设备过载、过压、过流进行检测，实行爱护措施，避开硬件设备损坏。
另外，变频器还具有节能功能，能依据实际使用要求对电机功率进行条件，避开多余电能消耗，节省电能。
但并不是全部领域都适合利用变频器节能，一些设备用于变频器不仅无法实现节能，还会再次消耗巨大的电能，所以必需合理运用。
另一方面，变频器能具有功率因数补偿节能，全面提升电网运行稳定性与牢靠性。
变频器是在直流调速技术无法满意需求的状况下，诞生的新型电力技术。
常见变频器如：西门子变频器、ABB变频器、英威腾变频器等。
在选用变频器之时，应当依据实际所需的生产类型、调控区域、变频器处于静态时的速度精准度以及变频器在开启转矩时的要求，最终选用合理掌握方式的变频器。
而合理的标准码，一方面是变频器的适用性，另一方面也应当注意其经济性，从而保证工艺与生产的基础性指标与要求。
在选用之时，掌握电机极数常规状态下应当不超过四级为标准，不然变频器容量便需要进一步扩大。
在相同电机功率的状态下，对比于超负载的转矩掌握模式，变频器其规格能够降额选用。
为了能够降低主电源的干扰源干扰，在应用之时，可在中间区域段电路或是变频器输入电路里增设增加电感器，也可以装设隔离变压器。
一般来说，一旦电机和变频器的距离大于五十米的时候，应当在两者
之间串入电感器、电源EMI滤波器，也可以使用屏蔽电缆。
西门子变频器V10 Catalogue
技术亮点 • 模块化 • 灵活的扩展能力 • 调试简单、快速 • 再生能量回馈功能 • 创新的冷却概念 • 与 SIMOTION 和 SIMATIC 实
现最佳交互 • SINAMICS 安全集成
SINAMICS G120D D11.1 高防护等级分布式变频器
主要应用 • 过程和生产工业中的机器和
设备，以及特别适用于汽车 行业应用的机器和设备；适 用于（例如，机场和食品加 工行业和高档食品加工行业 （干燥区）高性能应用的机 器和设备
SINAMICS V10 变频器
技术数据
变频器输出电流随脉冲调制频率的升高而降低
额定输出
功率(kW) 0.55 0.75 1.1
1.5
2.2
3
4
不同脉冲调制频率时的额定输出电流* (A)
2kHz
1.7 2.2 3.1 4.1 5.9 7.7 10.2
4kHz
1.7 2.2 3.1 4.1 5.9 7.7 10.2
SINAMICS V10 产品样本
5
SINAMICS V10 变频器
技术数据
技术参数 功率范围 电源电压 输入频率 电网类型 输出频率 功率因数 变频器效率 过载能力 过压等级 污染等级 控制方式
脉冲调制频率 固定频率 跳转频率 设定值分辨率
数字输入 模拟输入 继电器输出 模拟输出 电动机电缆长度 • 屏蔽电缆 • 非屏蔽电缆 制动 防护等级 工作温度 储存温度 相对湿度 冷却方式
外形尺寸分别为 FSA， FSB ，FSC 和 FSD 的 SINAMICS V10 变频器
优点
• 优良的散热结构，冷却气流只通过散热器，而内部的电子 模块则通过自然散热；外形尺寸 A 尺寸（功率从 0.55kW 至 1.5kW）的变频器无须风扇冷却，大尺寸的变频器的风扇可 方便拆卸更换
西门子V10, V20, V60, V80, V90
IA&DT MC SINAMICS V10 RMB LIST PRICE运动控制部SINAMICS V10人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行功率(kW) 描述订货号列表价(RMB)V10 6SL3217-0CE31-8UA1 9,40018.5 SINAMICS22 SINAMICS6SL3217-0CE32-2UA1 10,840V10- 外接BOP柜门安装组件6SL3256-0VP00-0VA0 210 - 穿墙安装组件6SL3261-6AD00-0VA0 400IA&DT MC SINAMICS V60 RMB LIST PRICE运动控制部SINAMICS V60人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行V60驱动器功率1FL5电机扭矩描述 V60 驱动包订货号列表价(RMB) 不带抱闸，光轴， 5m电缆线 6FC5548-0AF02-0AF0 7,482不带抱闸，光轴，10m电缆线 6FC5548-0AF02-0BA0 7,843带抱闸，光轴，5m电缆线6FC5548-0AF02-1AF0 9,235带抱闸，光轴，10m电缆线6FC5548-0AF02-1BA0 9,659不带抱闸，带键槽，5m电缆线A5E03623148 7,482不带抱闸，带键槽，10m电缆线A5E03623150 7,843带抱闸，带键槽，5m电缆线A5E03623152 9,235Pn= 0.8kW Nn=4Nm带抱闸，带键槽，10m电缆线A5E03623153 9,659不带抱闸，光轴， 5m电缆线6FC5548-0AF03-0AF0 7,896不带抱闸，光轴，10m电缆线6FC5548-0AF03-0BA0 8,257带抱闸，光轴，5m电缆线6FC5548-0AF03-1AF0 9,649带抱闸，光轴，10m电缆线6FC5548-0AF03-1BA0 10,073不带抱闸，带键槽，5m电缆线A5E03623154 7,896不带抱闸，带键槽，10m电缆线A5E03255846 8,257带抱闸，带键槽，5m电缆线A5E03623156 9,649 Pn=1.2kW Nn=6Nm带抱闸，带键槽，10m电缆线A5E03623155 10,073不带抱闸，光轴， 5m电缆线6FC5548-0AF04-0AF0 8,009不带抱闸，光轴，10m电缆线6FC5548-0AF04-0BA0 8,369带抱闸，光轴，5m电缆线6FC5548-0AF04-1AF0 9,762带抱闸，光轴，10m电缆线6FC5548-0AF04-1BA0 10,186不带抱闸，带键槽，5m电缆线A5E03623158 8,009不带抱闸，带键槽，10m电缆线A5E03255842 8,369带抱闸，带键槽，5m电缆线A5E03623160 9,762 Pn=1.6kW Nn=7.7Nm带抱闸，带键槽，10m电缆线A5E03623161 10,186不带抱闸，光轴， 5m电缆线6FC5548-0AF05-0AF0 8,929不带抱闸，光轴，10m电缆线6FC5548-0AF05-0BA0 9,290带抱闸，光轴，5m电缆线6FC5548-0AF05-1AF0 10,683带抱闸，光轴，10m电缆线6FC5548-0AF05-1BA0 11,106不带抱闸，带键槽，5m电缆线A5E03623162 8,929不带抱闸，带键槽，10m电缆线A5E03623163 9,290带抱闸，带键槽，5m电缆线A5E03623164 10,683 Pn=2.0kW Nn=10Nm带抱闸，带键槽，10m电缆线A5E03623165 11,106用于S7-200/S7-1200和V60连接的信号电缆线* 6ES7298-2DS23-0XA0 415备注：驱动包内电缆包含动力线、编码器线及抱闸线（如果配套抱闸电机）* 此信号电缆不包含在驱动包内，如有需要，请单独订购。
西门子变频器说明书
西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。
本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。
2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。
它由输入回路、整流器、滤波器、逆变器和输出回路等组成。
输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。
滤波器用于消除电源中的噪声和干扰。
逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。
输出回路将变频器产生的交流电供应给电机。
3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。
- 接线需要牢固可靠，避免接触不良或松动。
- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。
3.2 接地- 变频器需要良好的接地，确保安全可靠。
- 接地线的截面积应符合要求，接地线的长度应尽量短。
- 接地电阻应符合标准要求。
3.3 散热- 安装变频器时，需要考虑散热问题。
应在通风良好的地方安装，确保变频器的散热良好。
- 变频器的周围不应有阻塞物，确保空气流通。
4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。
- 启动变频器时，应按照正确的步骤进行，避免产生故障。
- 停止变频器时，应先减小负载，然后再停止变频器。
4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。
- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。
- 调节时需要根据实际需要进行调整，避免过高或过低。
5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。
- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。
- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SINAMICSV10是用于控制三相交流异步鼠笼式电机速度的变频器系列。
本系列有多种型号选择，输出功率从0.55KW到22KW不等。
本系列变频器由微处理器控制并采用具有现代先进技术水平的绝缘栅双极型晶体管(IGBT)技术。
此外，本系列变频器使用可选择的脉冲频率来调制脉宽，从而大大降低了电机运行的噪音。
全面而完善的保护功能为变频器和电机提供了良好的保护。
此外，西门子V10系列变频器既可用于单独驱动系统也可以通过输入/输出信号集成到“自动化系统”中。
一、主要特征：
易于安装调试，电缆连接简单
可由TNC、TNS、TT以及IT等电网供电：也可以由IT电网供电，但前提是IT电网需装有合适的变压器或者通常用于向浮地系统供电的独立电源
参数类型全面，通过配置可以适用于各种简单应用
设计小巧，安装快捷
切换频率高，电机运行噪音低
二、性能特征
快速电流控制限制（FCL）功能实现正常状态下的无跳闸运行
内置的直流制动模式
线性V/F控制
带磁通电流控制（FCC）的V/F控制
加速/减速斜坡特性具有可编程的平滑功能
具有比例积分PI控制功能的闭环控制
三、保护特性
短路保护；过电流保护；变频器和电机过热保护；过电压欠电压保护；负载侧接地故障保护；防止停转；电机堵转保护；参数互锁。
