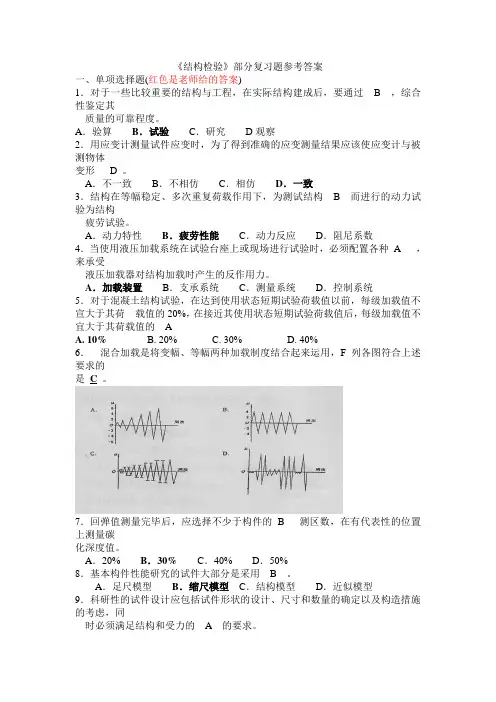

《结构检验》部分复习题参考答案

《结构检验》部分复习题参考答案一、单项选择题(红色是老师给的答案)1．对于一些比较重要的结构与工程，在实际结构建成后，要通过____，综合性鉴定其质量的可靠程度。

A．验算B．试验C．研究D观察2．用应变计测量试件应变时，为了得到准确的应变测量结果应该使应变计与被测物体变形____。

A．不一致B．不相仿C．相仿D．一致3．结构在等幅稳定、多次重复荷载作用下，为测试结构____而进行的动力试验为结构疲劳试验。

A．动力特性B．疲劳性能C．动力反应D．阻尼系数4．当使用液压加载系统在试验台座上或现场进行试验时，必须配置各种____，来承受液压加载器对结构加载时产生的反作用力。

A．加载装置B．支承系统C．测量系统D．控制系统5．对于混凝土结构试验，在达到使用状态短期试验荷载值以前，每级加载值不宣大于其荷载值的20%，在接近其使用状态短期试验荷载值后，每级加载值不宜大于其荷载值的_____ A. 10% B. 20% C. 30% D. 40%6．混合加载是将变幅、等幅两种加载制度结合起来运用，F列各图符合上述要求的是_C_。

7．回弹值测量完毕后，应选择不少于构件的____测区数，在有代表性的位置上测量碳化深度值。

A．20% B．30%C．40% D．50%8．基本构件性能研究的试件大部分是采用____。

A．足尺模型B．缩尺模型C．结构模型D．近似模型9．科研性的试件设计应包括试件形状的设计、尺寸和数量的确定以及构造措施的考虑，同时必须满足结构和受力的____的要求。

A．边界条件B．平衡条件C．支承条件D．协调条件10.手持应变仪常用于现场测量，适用于测量实际结构的应变，且适用于____。

A．持久试验B．冲击试验C．动力试验 D.破坏试验11．现行规范采用的钢筋混凝土结构构件和砖石结构的计算理论，其基础是____。

A．理论分析B．试验研究的直接结果C．数值计算 D.工程经验12．为了使所测到的位移表示测点相对于试验台座或地面的位移，通常把传感器支架固定在____。

A．试件上B．任何表面上C．绝对不动点上D．试验台或地面的不动点上13．为得到粱上某截面的最大主应力及剪应力的分布规律，每个测点上要测量几个应变值____。

A.一个方向B．二个方向C．三个方向 D.六个方向14．轴心受压钢筋混凝土柱试件在安装时____。

A．先进行几何对中B．先进行物理对中C．只进行物理对中D．只进行几何对中15．低周反复加载试验中，下列哪种加载方式容易产生失控现象____。

A．控制位移等幅、变幅混合加载B．控制力加载法C．控制位移等幅加载法D．控制位移变幅加载法16．下列哪个不是振动量参数____。

A．位移B．速度c．加速度 D.阻尼17．拟动力试验弥补了低周反复加载试验的不足，可利用计算机技术，即由计算机来检测和控制整个试验，结构的____不需要事先假定，而可直接通过测量作用在试验对象上的荷载值和位移而得到，然后通过计算机来完成非线性地震反应微分方程的求解工作。

A．恢复力B．作用力c．位移D．变形二、问答及简述题(红色题号是老师画的重点，答案是我从ppt上找的，仅供参考)1．结构试验的目的及主要任务是什么？目的：科学研究性试验、生产鉴定性试验。

结构试验的任务是：以结构试验为手段，通过使用测试仪器和试验设备，对结构物受作用后的性能进行观测，通过对量测数据的分析（如荷载、应力、变形、应变、温度、振幅、频率、裂缝宽度等）了解并掌握结构的力学性能，并对试验对象的结构性能做出评价，为验证和发展结构计算理论提供试验依据。

2．结构试验如何分类？按实验对象：真型试验、模型试验按荷载性质：静力试验，动力试验按实验时间：短期荷载试验，长期荷载试验按试验场合：实验室实验、现场试验按破坏程度：破坏性试验，非破坏性试验3．科研性试验与鉴定性试验有何区别？试验对象有何不同？科研性试验：具有研究、探索、开发的性质，针对事件而不一定是具体结构。

应用场合：验证结构计算理论及有关假定、推断等；为编制有关设计规范提供依据；推广应用新结构、新材料、新工艺。

生产性试验：非探索性、有比较成熟的计算理论、针对实际结构或构件。

应用场合：检验结构设计和施工质量；检验已有建筑物的可靠性，推断剩余寿命；鉴定加固，改造工程的实际受力性能；为工程事故鉴定处理提供技术依据；检验结构构件或部位的受力性能。

4．生产性结构试验一般常用于解决哪些问题？检验结构设计和施工质量；检验已有建筑物的可靠性，推断剩余寿命；鉴定加固，改造工程的实际受力性能；为工程事故鉴定处理提供技术依据；检验结构构件或部位的受力性能。

5．结构试验的过程分为哪几个阶段？准备阶段的主要内容是什么？结构试验的四个阶段1．试验规划与设计2．试验准备阶段3．试验实施阶段4.试验数据分析与总结。

准备阶段内容为：试件的制作与安装、试验人员组织分工、仪器设备的检测与率定、材料力学性能的试验与测定。

6．为什么说试验规划阶段最重要？试验大纲包括那些内容？试验规划是指导实验具体进行的技术文件，有明确的目的、针对性，对节约人力、财力、物力，提高试验准确度和效率有重大意义。

试验大纲的内容：1．试验的目的与意义2．试验构件设计3．试验装置与加载装置设计4．试验观测方案设计5．试验经费预算6．试验进度计划7．试验安全措施7．结构试验的测试方案设计包括哪些内容？1．观测项目的确定2．测点的选择与布置3．仪器的选择与测试方法8．试验荷载产生的主要方法有哪几种？重力加载法、液压加载法、机械加载法、特殊加载法、9．液压加载系统有哪几部分组成？电液伺服加载有何优点？液压加载系统由液压泵源、液压管路、控制装置和加载器组成。

a. 电液伺服阀根据控制器发出的指令，可控制高压油流速和流量的大小，以便使加载器产生不同的试验荷载。

b. 试验系统的伺服机构可利用反馈信号实现闭环控制。

10．试验室的竖向加载装置主要由哪几部分组成？11．铰支座有几种形式？对支座有何要求？支座垫板和滚轴如何设计？1．活动铰支座：活动铰支座容许架设在支座上的构件自由转动和在一个方向上移动。

它提供一个竖向的支座反力，不能传递弯矩，也不能传递水平力。

2．固定铰支座：固定铰支座容许架设在支座上的构件自由转动但不能移动。

a必须保证结构在支座处能自由转动。

b必须保证结构在支座处力的传递。

c构件支座处铰的上下垫板要有一定刚度d滚轴长度，一般取为试件支承处截面宽度e混轴直径，可按表选用，并进行强度计算。

l2．量测仪器主要由哪三部分组成？画出组成框图。

（1）传感部分：由传感元件或传感器组成，它从试验对象的测点感受信号并传送给放大部分。

（2）放大部分：也称放大器，它通过各种方式将传感器传来的信号放大并传送至显示部分。

（3）显示部分将经过放大的机械信号或电信号通过指针、电子数码管、显示屏等显示。

13．机械式量测仪表与电子量测仪表有哪些相同与不同？最根本的区别是什么？14．量测仪表的性能指标主要有几项？每项的含义足什么？刻度值（最小分度值）：指示或显示装置所能指示的最小量测值量程：仪器可以测量的最大范围灵敏度：仪器对被测物理量变化的反应能力分辨率：测量被测最小变化值的能力线性度：仪器校准曲线对理想拟合直线的接近程度稳定性：规定时间内保持示值与特性参数不变的能力重复性：重复测试同一数值时保持示值一致的能力频率响应：动测仪器输出信号随输入信号变化的特性15．结构静载试验对量测仪器的基本要求是什么？1．试验荷载的作用方式必须使被试验结构或构件产生预期的内力和变形方式。

2．试验荷载传力方式和作用点明确，设备产生的荷载数值要稳定，且便于进行控制和测量。

3．加载设备或装置不应参与结构的工作，不改变结构或构件的受力状态。

４．加载设备本身应有足够的强度和刚度。

16．应变量测的基本原理是什么？在试验中1με的含义是什么？应变的量测，就是在预定的标准长度范围（标距）L 内，量测长度变化增量的平均ΔL ，由ε=ΔL/L 求得，这就是应变测量原理 。

微应变，无量纲。

为 “十的负六次方” 乘 “应变”，对于一般的工程材料，其值大于0，和应变相比 比较直观一些。

微应变表示长度相对变化量：单位符号为με，Nμε=（ΔL/L ）/10^（-6） 微应变其实就是百万分之一17．手持应变仪的工作原理是什么？在标距两端粘接两个脚标（每边各一个），通过测量结构变形前后两个脚标之间距离的改变，求得标距（250mm ）内的平均应变。

18．电阻应变计由哪几部分组成？电阻栅的作用是什么？a.电阻丝敏感栅：它是应变计将应变转换成电阻变化的主要元件。

b ．基底：起保护和绝缘作用。

c ．引线：通过引出线与应变仪相连接d ．覆盖层：保护敏感栅。

19．电阻应变计的主要技术指标有哪些？a ．电阻值R ：R=120Ωb ．标距L ：敏感栅的有效长度c ．灵敏系数K ：单位应变引起应变计的电阻变化。

20．电阻应变计测量应变的原理及理论根据是什么？21．静态电阻应变仪测量电桥的原理是什么？电桥输出特性是什么？惠斯登电桥由四个电阻R1、R2、R3、R4组成，四个电阻构成电桥的四个桥臂。

当四个桥臂的电阻满足：3421R R R R =，电桥的输出电压为零，这种状态称为平衡状态。

假设初始状态为平衡状态，如果桥臂电阻产生变化，输出电压也将相应变化。

对于等臂电桥，即R1=R2=R3=R422．半桥测量与全桥测量的组桥方法有何不同？在应变仪上如何实现半桥与全桥测量？ 半桥测量：R1、R2为试件上的工作应变计，R3、R4为应变仪内的标准电阻，此时： ()214εε-=∆K U U in out R1、R2 、R3、R4均为试件上的工作应变计，此时： ()43214εεεε-+-=∆K U U in out 23．电阻应变测量中设置温度补偿的目的是什么？对补偿应变计有哪些基本要求？温度补 偿的原理是什么？目的：消除虚假应变，对温度补偿应变计的要求：a ．补偿块材料与试件材料相同。

b ．温度补偿应变计与工作应变计的型号、规格、阻值应完全相同。

c ．补偿块与试件应在同一温度场内。

d ．与应变仪连接导线的规格、长度应相同。

24．电阻应变测量中外设温度补偿片与工应变片温度互补有何不同？应用温度互补的条件是什么？外设温度补偿片指在电桥外专设温度补偿应变片的方法；而互补法则是利用电桥本身相互关系将温度应变消去的方法。

采用温度互补法的条件：a ．试件上R1与R2点的应变符号相反，且比例关系已知。

b. 试件材料应为匀质材料（混凝土试件不可用）。

25．用温度互补法测定下图受拉构件的轴向应变，要求：(1)画出应变片布置图及桥路连接图。

(2)写出应变仪输出应变εr，与实际应变εn之间的关系，并论述其测量原理。

26.用电阻应变片测量下图悬臂梁的弯曲应变，布片如图所示。
