污水处理厂AO工艺案例
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是指将含有各种污染物质的废水经过一系列的物理、化学和生物处理过程，使其达到国家和地方规定的排放标准，以保护环境和人类健康。
在污水处理过程中，AO工艺是一种常用的处理方法，本文将详细介绍AO工艺的原理、工艺流程和应用案例。
一、AO工艺原理AO工艺是一种组合了好氧和厌氧处理过程的生物处理工艺。
它利用好氧微生物和厌氧微生物的共同作用，将废水中的有机物质和氨氮等污染物转化为无害的物质。
AO工艺包括两个主要的处理单元，即好氧池和厌氧池。
好氧池中，废水中的有机物质被好氧微生物氧化为二氧化碳和水，同时氨氮也被氧化为硝酸盐。
厌氧池中，硝酸盐被厌氧微生物还原为氮气，并同时产生一定量的亚硝酸盐。
通过好氧和厌氧两个阶段的处理，AO工艺能够有效去除废水中的有机物质和氨氮，达到排放标准。
二、AO工艺工艺流程AO工艺的处理流程普通包括进水、预处理、好氧处理、厌氧处理、沉淀和出水等步骤。
下面将详细介绍每一个步骤的具体内容。
1. 进水：将污水通过管道引入处理系统，进入预处理单元。
2. 预处理：在预处理单元中，通过物理和化学方法去除废水中的大颗粒悬浮物、油脂和固体颗粒等，以减少对后续处理单元的影响。
3. 好氧处理：将经过预处理的废水引入好氧池中，通过曝气装置向废水中供氧，促进好氧微生物的生长和代谢。
好氧微生物将废水中的有机物质氧化为二氧化碳和水，同时氨氮被氧化为硝酸盐。
4. 厌氧处理：经过好氧处理的废水进入厌氧池，厌氧微生物利用废水中的硝酸盐作为电子受体，将其还原为氮气。
同时，亚硝酸盐也会产生。
5. 沉淀：经过厌氧处理的废水进入沉淀池，在此处停留一段时间，使废水中的悬浮物和沉淀物沉淀下来，形成污泥。
6. 出水：经过沉淀后的废水经过过滤等处理，去除残留的悬浮物和污泥颗粒，最终得到符合排放标准的清洁水。
三、AO工艺应用案例AO工艺在污水处理领域广泛应用，以下是一个典型的应用案例。
某城市的污水处理厂采用AO工艺进行废水处理。
某公司污水处理方案-UASB+AO工艺
某公司污水处理方案-UASB+AO工艺简介污水处理是保护环境、保障人民健康的重要措施之一。
某公司为了做好企业环保工作，决定引进污水处理方案。
本文将介绍该公司使用的污水处理方案-UASB+AO工艺。
UASB工艺的介绍UASB（Upflow Anaerobic Sludge Blanket）工艺属于一种高效的厌氧处理污水的技术。
它的处理效果比传统的生物处理工艺更好，运行费用较低，是一种节能环保的处理技术。
在UASB工艺中，污水经过进水口进入反应器，反应器内有一层被称为厌氧污泥格柱的填料床。
床内通过自然重力和物流作用分层，从而形成一个厌氧颗粒污泥层（床顶）和一个上升的污水层（床底）。
在床顶，基于厌氧发酵作用，底物会发生一系列复杂的微生物代谢过程，并分泌出氢气、二氧化碳和一些有机物，这些有机物会一同随厌氧污泥一起下降，进入到污水层中去。
当污水从床底出去时，厌氧污泥会随之随废水一同流出。
UASB工艺是采用内埋输送设备、自动排泥和控制系统来实现自动化控制和集中管理。
该设备处理效果优秀、节能环保，是一种非常适合中小企业使用的处理技术。
AO工艺的介绍AO（Anaerobic-Oxic）工艺是一种生物处理工艺中的新兴技术，该工艺将厌氧和好氧的微生物过程结合起来，进行一波NH3-N、COD等物质的厌氧处理，通过一系列的特殊工序，再进一步进行氧化处理，进而达到净化污水的目的。
该工艺操作简便，效果优良，非常适合于国内中小型污水处理厂使用。
AO工艺在流程上，主要集成了磷脱除、突变抑制和中和等多个物理化学流程。
好氧站用于处理进入好氧反应器的厌氧反应后形成的有机污染物和NH3-N等物质，厌氧站用于预处理，可将污水中的COD、NH3-N等物质最大限度地去除。
UASB+AO工艺的优点UASB+AO工艺是UASB工艺与AO工艺相结合产生的污水处理工艺。
在这种工艺中，UASB工艺被用来处理污水中的有机物质，而AO工艺则用来处理废水中的氮和磷等无机物质。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是一项重要的环境保护工作，旨在将污水中的有害物质去除或转化为无害物质，以保护水资源的安全和环境的健康。
在污水处理过程中，AO工艺是一种常用的处理方法，具有高效、稳定、经济的特点。
本文将详细介绍AO工艺的原理、工艺流程和应用案例。
一、AO工艺原理AO工艺是指利用好氧和厌氧微生物共同作用来处理污水的一种工艺。
其中，好氧微生物主要负责将有机物质氧化为无机物质，而厌氧微生物则利用无机物质作为电子供体进行反应。
AO工艺的核心是好氧区和厌氧区的有机物质转化和氮磷去除。
好氧区：在好氧区，废水中的有机物质通过好氧呼吸作用被氧化为二氧化碳和水。
好氧微生物以有机物质为碳源，通过氧化反应产生能量和生长。
厌氧区：在厌氧区，废水中的氮磷物质被还原为氨氮和磷酸盐。
厌氧微生物利用有机物质作为电子供体，通过反应将氮磷物质还原。
二、AO工艺工艺流程AO工艺一般包括预处理、好氧区、厌氧区和二沉池四个主要单元。
下面将详细介绍每个单元的功能和作用。
1. 预处理：预处理单元主要用于去除废水中的大颗粒物质和沉淀物，以减轻后续处理单元的负荷。
预处理可以采用物理方法，如格栅、沉砂池等，也可以采用化学方法，如加入混凝剂进行絮凝沉淀。
2. 好氧区：好氧区是AO工艺的核心单元，主要用于有机物质的氧化和生物膜的生长。
好氧区通常采用活性污泥法，通过搅拌和通气等方式提供氧气和养分，促进好氧微生物的生长和活动。
3. 厌氧区：厌氧区是AO工艺的关键单元，主要用于氮磷物质的去除。
厌氧区通常采用内循环流化床反应器等方式，通过控制厌氧微生物的生长环境，实现氮磷物质的还原和去除。
4. 二沉池：二沉池用于将处理后的污水和生物膜分离，使清水从上部流出，污泥从底部排出。
二沉池通常采用重力沉降和浮力沉降的原理，通过控制污水的停留时间和沉降速度，实现污水和污泥的分离。
三、AO工艺应用案例AO工艺在实际应用中已经取得了良好的效果。
以下是一些AO工艺应用案例的介绍。
生活污水2.5万方每天AO池工艺施工图
AAO法污水处理工艺范文精简处理
AAO法污水处理工艺AAO法污水处理工艺简介AAO法（Anaerobic-Anoxic-Oxic Process）是一种常用的高效污水处理工艺，被广泛应用于城市污水处理厂和工业废水处理系统中。
AAO法通过将污水经过连续的好氧、厌氧和缺氧处理区域，能够更好地去除污水中的有机物和氮、磷等污染物，以达到达标排放的要求。
工艺原理AAO法污水处理工艺基于好氧、厌氧和缺氧微生物的代谢过程，通过不同环境条件的设定和微生物作用，实现对不同污染物的去除。
好氧区：在好氧区，由于持续供氧，厌氧微生物被抑制，只有能利用氧进行有机物氧化的好氧微生物能够繁殖和生长。
好氧微生物利用有机物进行氧化过程，将有机物降解为二氧化碳和水，并释放能量。
厌氧区：在厌氧区，由于缺氧条件，只有无需氧气即可进行氧化的厌氧微生物能够繁殖和生长。
这些微生物能够将有机物进行厌氧氧化，氨、硫酸盐和有机酸等化合物。
缺氧区：在缺氧区，通过减少有机物供应量和氧气的供应量，制造出缺氧条件，以利用硝酸盐和硝态氮对有机物进行氧化。
这样可以减少氧化亚硝酸盐的，避免产生亚硝胺等有害物质。
工艺优势AAO法污水处理工艺相比传统工艺具有许多优势：1. 高效去除有机物和氮、磷等污染物：AAO法通过不同环境条件的设定，有效利用好氧、厌氧和缺氧微生物的代谢特点，实现对不同污染物的高效去除。
2. 灵活适应不同处理要求：AAO法可以根据实际需要对不同区域的环境条件进行调控，以适应不同规模、不同水质和不同处理要求的污水处理工程。
3. 能源消耗低：AAO法中通过控制供氧量和有机负荷，以减少能源消耗。
AAO法还可以利用产生的沼气等可再生能源，进一步提高处理过程的能源效率。
4. 占地面积小：AAO法具有高效的处理能力，可以在相对较小的占地面积内完成大量污水的处理，降低了土地利用的需求。
工程应用AAO法污水处理工艺已经在许多城市污水处理厂和工业废水处理系统中得到广泛应用。
它在处理生活污水、工业废水和农村污水等领域都具有较好的应用前景。

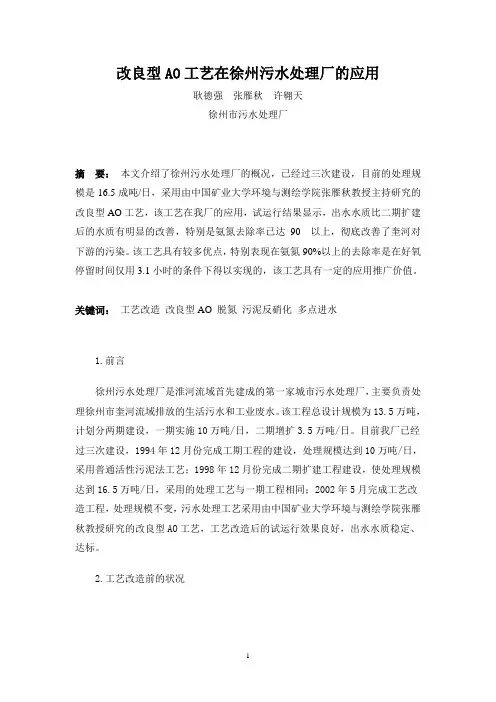

改良型AO工艺在徐州污水处理厂的应用
改良型AO工艺在徐州污水处理厂的应用耿德强张雁秋许翱天徐州市污水处理厂摘要：本文介绍了徐州污水处理厂的概况，已经过三次建设，目前的处理规模是16.5成吨/日，采用由中国矿业大学环境与测绘学院张雁秋教授主持研究的改良型AO工艺，该工艺在我厂的应用，试运行结果显示，出水水质比二期扩建后的水质有明显的改善，特别是氨氮去除率已达90以上，彻底改善了奎河对下游的污染。
该工艺具有较多优点，特别表现在氨氮90%以上的去除率是在好氧停留时间仅用3.1小时的条件下得以实现的，该工艺具有一定的应用推广价值。
关键词：工艺改造改良型AO 脱氮污泥反硝化多点进水1.前言徐州污水处理厂是淮河流域首先建成的第一家城市污水处理厂，主要负责处理徐州市奎河流域排放的生活污水和工业废水。
该工程总设计规模为13.5万吨，计划分两期建设，一期实施10万吨/日，二期增扩3.5万吨/日。
目前我厂已经过三次建设，1994年12月份完成工期工程的建设，处理规模达到10万吨/日，采用普通活性污泥法工艺；1998年12月份完成二期扩建工程建设，使处理规模达到16.5万吨/日，采用的处理工艺与一期工程相同；2002年5月完成工艺改造工程，处理规模不变，污水处理工艺采用由中国矿业大学环境与测绘学院张雁秋教授研究的改良型AO工艺，工艺改造后的试运行效果良好，出水水质稳定、达标。
2.工艺改造前的状况徐州污水处理厂一期工程是利用奥地利政府贷款项目，总投资1.5亿元人民币，全套引进国外污水处理设备，污水处理采用普通活性污泥法工艺，污泥处理采用重力浓缩后加药脱水，再行外运填理的方法，设计进、出水水质为：项目进、出水CODcr(mg/l)BOD5(mg/l)SS(mg/l) PH进水600 250 250 6.5-8.5出水150 30 30 6.5-8.5一期工程完工后，运行正常，各项设计指标都能得以有效实施，至1997年，由于我市环保部门加强了对工业污染点源的治理力度，污水处理厂的进水水质得到了明显的改善，而且随着工业的发展和城市的规模扩大，污水排放量有明显的增加，市政府决定提前实施二期扩建工程。
污水处理AO工艺介绍
污水处理AO工艺介绍污水处理是一项关乎环境保护和公共卫生的重要工作。
AO工艺（Anoxic-Oxic Process）是一种常用的生物处理工艺，被广泛应用于污水处理厂。
本文将详细介绍AO工艺的原理、工艺流程、优势以及应用案例。
一、原理AO工艺是一种生物脱氮除磷工艺，通过利用好氧和缺氧两个环节的生物反应，将污水中的氮、磷等有机物质转化为氮气和磷酸盐，从而达到去除水体中有机污染物的目的。
AO工艺的核心是通过好氧和缺氧两个环节中的不同微生物群落协同作用，实现污水中有机物的降解和氮、磷的去除。
二、工艺流程AO工艺普通包括预处理、好氧区、缺氧区、沉淀区和回流区等环节。
1. 预处理：将进入污水处理厂的原水进行初步处理，包括除砂、除油、除大颗粒物等工序，以保证后续处理的效果。
2. 好氧区：污水经过预处理后，进入好氧区。
在好氧区中，通过加入氧气和搅拌设备，促进好氧微生物的生长和繁殖，使有机物质得到降解，并将有机物质转化为二氧化碳和水。
3. 缺氧区：好氧区处理后的污水进入缺氧区。
在缺氧区中，通过限制氧气供应，创造缺氧条件，促进异养微生物的生长，使氮化物（NH4+）转化为氮气（N2）。
4. 沉淀区：缺氧区处理后的污水进入沉淀区。
在沉淀区中，通过减慢水流速度，使悬浮物沉降下来，形成污泥。
同时，沉淀区中的一部份污泥会回流到好氧区和缺氧区，提供微生物种群。
5. 回流区：将沉淀区中的一部份污泥回流到好氧区和缺氧区，以维持微生物种群的平衡和稳定。
三、优势AO工艺相比传统的污水处理工艺具有以下优势：1. 高效去除氮、磷：AO工艺通过好氧和缺氧两个环节的协同作用，能够高效去除污水中的氮、磷等有机物质，大大降低了水体中的营养物质含量。
2. 适应性强：AO工艺对水质波动的适应能力强，能够稳定处理水质变化较大的污水。
3. 占地面积小：相比传统的生物处理工艺，AO工艺的处理单元结构简单紧凑，占地面积较小。
4. 运行成本低：AO工艺的运行成本相对较低，主要包括能耗和污泥处理费用。
ao和厌氧工艺流程
ao和厌氧工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!《AO 和厌氧工艺流程》一、AO 工艺流程AO 工艺是一种常用的污水处理工艺，其主要包括缺氧池和好氧池两个部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12/26/2016
环境监测与治理技术专业教学资源库
九、二次沉淀池
12/26/2016
12/26/2016
生物池设计参数
环境监测与治理技术专业教学资源库
单池尺寸:L×B×H=70×50×8.0m3 数 量:8座 单池设计流量: Q=71875m3/d 单 池 池 容:V=24500m3 其中缺氧区容积:V=5250m3 泥 龄:SRT=9day 污泥负荷: F/M=0.146kgBOD/kg MLSS容积负荷:0.438kgBOD/m3 产 泥 率:Y=0.76kgSS/kgBOD 产 泥 量:G=57000kg/d 设计流量下停留时间: T=8.18hr 平均流量下停留时间: T=9.4hr 混合液悬浮固体浓度: MLSS=3000 mg/l 外回流比:R=50～150% 12/26/2016 标准状况下最大需氧量 : 228577kg/d
12/26/2016
环境监测与治理技术专业教学资源库 七、生物池
﹡ 脱氮：其基本原理是人为的制造缺氧、好氧的生物环境，利用活性污泥中的硝化细菌、反硝化细菌等将污水中 的有机氮转化为氮气。 在好氧条件下，有机物被活性污泥中的微生物吸附降解的同时，污水中的有机氮被异养菌氧化成为氨氮。 异养菌 有机氮 氨氮 在供氧充足的条件下，氨氮再被硝化菌氧化成硝态氮（NO3-），产生的能量用于合成新的硝化菌细胞。 硝化菌 氨氮 硝态氮（NO3-） 在好氧条件下产生的大量NO3-，通过混和液回流到缺氧段，在缺氧条件下，反硝化细菌利用NO3-作为最终 电子受体，氧化水中有机物，用于产能和增殖。与此同时，硝酸盐被异化还原成氮气，从水中逸出，从而达到 除氮的目的。 反硝化细菌 硝态氮（NO3-） 氮气
12/26/2016
八、二沉池集配水井
环境监测与治理技术专业教学资源库
★功 能:使二沉池进出水分配均匀，保证沉淀效果均匀。 回流污泥泵将二沉池排出污泥打回生物池缺氧段，保证生物 系 统良好运行。 剩余污泥泵将污泥提升至污泥浓缩池。 ★类 型:半地下式钢筋混凝土结构，分为内外四环型式中间污泥泵房 一环排泥井 二环总进水渠 三环进水分配渠 四环(最外环)出水汇水渠 ★设计参数 直径:D=15.4M 池深:H=10M ★运行方式:每座配水井服务于4个沉淀池每个配水井中设2台回流污泥泵， 2台剩余污泥泵，每条回流污泥总管道上设流量计，以控制回流污泥量
12/26/2016
环境监测与治理技术专业教学资源库
六、初沉池
★功能：将污水中较宜沉淀的悬浮固
体沉淀下来以污泥形式排入污泥处 泥区，降低水中污染物负荷。ss去除 率可达50%，BOD去除率可达25%。
12/26/2016
环境监测与治理技术专业教学资源库
六、初沉池
★工艺原理：污水中的细小砂砾、悬 浮固体及部分胶体物质在重力的作用 下沉淀至初沉池的底部，沉淀后的上 清液流入四周集水槽并排出。沉积污 泥经机械刮泥机收集到中心集泥槽， 利用流体静压排至配水井的污泥泵池。 刮泥机上装有刮渣板，在刮泥的同时 可将水面浮渣刮至浮渣斗，然后进入 浮渣井，渣滤液排入厂污水管网至粗 格栅。
12/26/2016
二、进水泵房
环境监测与治理技术专业教学资源库
★功能：提升污水，以满足整个污水处理厂竖向水力流程的要求 ★控制机制： ﹡根据集水池水位，由PLC自动控制，水泵依序轮值运行 ﹡现场手动控制 ★设计参数： ﹡集水池尺寸： L×B×H=28×16×9.0(m) ﹡主要设备及参数： 飞力牌无堵塞式潜污泵 单台流量＝1250L/S 扬程＝15M
12/26/2016
环境监测与治理技术专业教学资源库 七、生物池
★功能： 通过强化微生物的生存条件，利用活性污泥中的微生物的吸附降解作用，大幅降低污水中的有机污染物， 同时利用以达到净化水质的目的。 ★工艺流程： 生物池进水 缺氧区 回旋区 曝气区 内回流
12/26/2016
环境监测与治理技术专业教学资源库
环境监测与治理技术专业教学资源库 生物池设计参数
★主要设备 A. 充氧设备 类 型:进口膜式曝气头， 数 量:36000个，参 数:D=215mm B．搅拌器 类 型:进口潜水搅拌器，数 量:24台，每池3台， 参 数:N＝8KW C．混和液回流泵 类 型:潜水泵，数 量:24台，每池3台， 参 数:Q＝ 1300m3/hH=2mN=15KW D．电动蝶阀 类 型:用于调节空气量，数 量:8台 ，参 数:DN700
12/26/2016
环境监测与治理技术专业教学资源库 一、粗格栅
★设计参数： ﹡平面尺寸：L×B×H=22×11×9.0m ﹡格栅间距：b=30mm ﹡安装倾斜角：α＝70° ﹡过栅流速：v=0.7m/s ﹡格栅深度：2300mm ﹡渠道深度：8300mm ★设备类型及数量：爪斗式格栅 6渠道2台除污机
环境监测与治理技术专业教学资源库
一、粗格栅
★功能：去除污水中较大漂浮物，并拦截直径30mm杂物，以保证提升系统正 常运行。 ★工作原理：含有漂浮物的污水流经一定间距（30mm）的平面格栅机时，较大 漂浮物被截留、经钢丝绳牵引的耙斗清捞后收集外运。 ★控制机制： ﹡根据格栅前后水位差，由PLC自动启动机械栅耙 ﹡定时排渣 ﹡手动控制排渣
12/26/2016
四、漩流沉砂池
环境监测与治理技术专业教学资源库
★控制机制：砂斗中的积砂由吸砂泵定期排出。吸砂泵的运行由时间控制，即在 PLC内设定一时间周期，根据时间周期吸砂泵定时运行，并与砂水分离器联 动。每两座沉砂池共用一个砂水分离器，两座沉砂池不同时工作。 ★设计参数： ﹡单池直径：D=6100mm ﹡池深：H=6250mm ﹡桨叶转数：n=42r/min ﹡桨叶直径：D=1500mm ★主要设备： ﹡漩流桨叶﹡吸砂泵﹡砂水分离器
12/26/2016
环境监测与治理技术专业教学资源库
三、细格栅
★功能：进一步去除污水中漂浮物， 拦截直径大于30mm杂物，以保 证 后续设备及管线正常运 行。 ★工艺原理：含有漂浮物的污水流经 一定间距（30mm）的弧形格栅机 时，漂浮物被截留，经转鼓式耙齿 清捞后，落入中心收集筒中螺旋提 升，收集外运。
12/26/2016
环境监测与治理技术专业教学资源库
九、二次沉淀池
★功能:将曝气后的混合液进行固液分离，以保证最终的出水水质 ★类型：中心进水周边出水的辐流式沉淀池（12座 ） ★设计参数： 直径:D=50m 有效水深：3m 单池设计流量:Qmax=2257m3/h 设计表面负荷:qmax=1.15m3/m2 设计流量停留时间：2.61hr ★运行模式: 12座二沉池对应4组生物池，其中3座二沉池为一组，中间设配水井。每1组二沉池对应1个生物 池。 ★主要设备: 刮吸泥桥(中心传动式刮吸泥桥设备)
12/26/2016
环境监测与治理技术专业教学资源库 七、生物池
﹡除磷： 生物除磷过程则是在厌氧条件下，聚磷菌在压抑状态下分解体内的多聚磷酸盐产生能 量，并释放出磷酸盐维持聚磷菌的代谢。在放出磷酸盐的同时，吸收水中部分有机物用 于形成体内PHB。 在好氧条件下，聚磷菌利用体内PHB及外界有机物产生能量，将液相中的磷酸根吸收 到体内。转变成聚磷。其吸收磷量为放磷量的2～2.4倍，故称超量吸收。最后通过剩余 污泥的排除实现除磷的目的。
12/26/2016
源库
能:使初沉池进出水分配均匀，保证沉淀效果均匀。 污泥泵将污泥提升至污泥浓缩池。 ★类 型:半地下式钢筋混凝土结构，分为内外四环型式中间污泥泵房 （一环排泥井、 二环总进水渠 、 三环进水分配渠 、四环(最外环)出水汇水渠 ） ★数 量:2座 ★设计参数 直径:D=15.4M 池深:H=8M ★运行方式:每座配水井服务于4个沉淀池，每个配水井中设3台剩余污泥泵 ★主要设备 污泥泵
七、生物池
★原理： 采用的是生物处理法中的AO法，这种处理方法不但对于水中的有 机污染物，同时，对于水中的氮、磷也有一定的去除效果。 ﹡去除有机污染物： 污水中的呈故态或胶体态的有机物被活性污泥所吸附或者更进一 步的水解酸化以至最后转化为无机物或生物体的一部分，溶解态的 有机物被微生物分解合成，从而被去除。
四、漩流沉砂池 ★功能：去除原水中比重大于2.65，粒径大于0.2mm的无机砂粒，以保证后续流程 的正常运行 ，减少无机砂粒对于后续管线及设备的磨损，防止无机砂粒在后续 构筑物中沉积。
★工作原理：漩流沉砂池利用水力涡流使砂粒在离心力的作用下从水中分离，以
达到除砂的目的。沉砂池中间设电动浆板，使池内的水的环流在中心处为上升 流，而在池壁处则向下，所以，砂粒就在离心力作用下下沉并池中心移动，而 有机物质则与砂粒分离并上升 。由于越靠近中心水流断面越小，水流速度逐渐 加快，砂粒最终落入砂斗；而有机物质则随水流向下一构筑物。
12/26/2016
环境监测与治理技术专业教学资源库
2、污水处理厂工艺流程
鼓风机房 进水 粗 格 栅 进 水 泵 房 细 格 栅 旋 流 沉 砂 池 初 沉 池 缺 好 氧 氧 池 池 二 沉 池 至总退水渠
回流污泥 初沉污泥泵房 污 泥 提 升 泵 热水 脱硫 锅炉房 预 浓 缩 池 污 泥 泵 房
砂渣外运 农 肥 或 填 埋 脱 水 机 房
污泥循环泵 后 浓 缩 池
污 泥 消 化 池 沼气
热 交 换 器
储 泥 池
污泥浓缩
火柜
沼气柜
12/26/2016
环境监测与治理技术专业教学资源库
流程平面图
1：总进水井 ：生物池
：粗格栅及进水泵房 ：二沉池
：细格栅及沉砂池 ：总出水井
：初沉池 ：鼓风机房
12/26/2016
环境监测与治理技术专业教学资源库
某市污水处理厂工艺简介
环境监测与治理技术专业教学资源库
污水处理厂情况简介 生产规模为日处理污水50万吨，收水范围为京广铁路以东的城市污水， 服务范围为95.95平方公里 处理工艺采用AO脱氮工艺 从功能上分为四个区，即预处理区、污水处理区、污泥处理区和办公 区
