燃机电厂发变组主接线及其保护配置的特点
燃机电厂发变组主接线及其保护配置的特点
摘要：对燃机电厂主要线路出口断路器设置进行分析，并探讨其配置保护的特点，总结了不同容量燃机变量组的保护配置，发现其都是同一个典型的保护功能
配置，还对比了燃气轮机的发变组成与传统的燃煤发电机组的功能配置，指出机
组容量较大时，机器端应配置保护断路器故障时的发电机出口；在备份保护配置
方面，应安装保护反向电源和低压的配置；在容量过大时，还应配置失步保护。
但燃气轮机保护动作不应设置程序跳闸反向电源出口。
关键词：保护配置；发变组；燃机电厂
中国电力行业格局以火电为主，排放大量污染物的企业为火电厂。
然而，作
为一致认为的清洁能源——天然气，可以减少对环境的危害因素。
此外，天然气
发电厂具有耗水量少、占地面积小的优点。
因其主要原料是天然气，所以受到各
国的重视。
近年来，燃气轮机电厂成功率高、机组启动快、运行灵活。
燃机电厂
发变组主接线在主变压器设置方面发挥重要作用，而且发电机出口断路器设置和
高压厂用电源引接等方面也具有显著特点，因此工作人员需要寻找不同容量燃机
发变组的典型保护功能配置，而且要与传统燃煤机组进行对比，找出容量较大的
机组。
这就便于工作人员对发电机出口带断路器时配置机端断路器进行失灵保护，同样在后备保护配置方面，也必须要装设逆功率保护和低电压保护和失步保护，
在对于燃机保护动作方面就不需要设置程序跳闸逆功率出口。
一般而言，联合循环系统由1台或1台以上燃气轮机发电机组，以及1台涡
轮发电机组共同组成的。
[1]因此，相应的变压器组保护不仅包括燃气轮机发电机
组保护和涡轮发电机保护，还包括主变压器保护和高压设备变压器保护。
由于燃
气轮机电厂以进口设备为主，不仅在发电机控制方面具有独特的特点，在励磁控
制方面同样有着自身的特点，并能对应一套可变保护配置方案，出口保护设计有
别于传统消防单元。
因此，对主要连接一组变量的配置的对应特性和保护进行分
析和研究，其具有一定的理论价值和实践意义。
在扩大国内燃气轮机电厂的建设
方面，其同样具有指导意义。
众所周知的是，我国电力工业的格局主要以火电为主，而火电厂是污染物排放相对较多的领域，极容易引起相应的环境问题。
所以
在这一背景下，天然气是公认的清洁能源，工作人员完全可以利用天然气发电来
减小对环境的不良影响，同时天然气电厂占地面积极小，耗水量也相对较少。
一、燃机电厂发变组主接线特点
1、概述
单轴和多轴布置是燃气-蒸汽联合循环发电系统都具有的。
在单轴模式下，燃
气轮机、汽轮机和从动发电机布置在主轴上。
通常，燃气轮机和容量匹配的涡轮
机共同驱动发电机。
普通燃煤机组与机组主接线相同。
燃气轮机和汽轮机驱动分
离发电机为多轴方式，这种安排往往连接涡轮机，是通过一个或多个燃气轮机/余热锅炉单元。
与燃煤机组相比，其在主连接设计上有其自身的特点，如高压装置
电源的出口连接以及发电机出口断路器的设置等。
2、发电机出口断路器
断路器装在发电机出口处。
当发电机出口出现非对称短路故障或运行在非对
称过载状态时，其可以保护发电机不受损坏，因断路器能迅速消除故障。
断路器
应该考虑实用性和经济性，这也是发电机出口是否可装断路器的主要原因，其必
须经过相关经济分析后才能确定。
机组的运行灵活性可由发电机出口断路器增加，可以根据需要启动和停止发电机，这与机组作为调峰电厂时机组频繁启动和停止
的要求是一致的。
[2]此外，对其他机组的影响将是最小的，特别是对于带有共享
主变压器的小型燃气轮机发电厂来说，只有当一台发电机发生故障时才能停止。
3、燃气轮机电厂主变压器的设置
燃气轮机和蒸汽轮机通过独立的主变压器与母线相连，燃气轮机和汽轮机通
过单元与母线相连。
燃气轮机和汽轮机都采用发电机出口设定断路器。
这种设计
方法通常适用于大容量燃气轮机机组。
涡轮由一个单元连接，涡轮在发电机出口
有一个断路器。
燃气轮机和蒸汽轮机通过主变压器与机器末端的母线相连，然后
与系统相连。
4、高压设备电源连接
燃煤机组高压电厂使用的变压器通常连接在发电机的末端，而燃气轮机电厂
存在汽轮发电机，相应的高压电源连接有其自身的特点。
燃气轮机发电机组与燃
气轮机发电机组同时启动和停止，可以从燃气轮机发电机组出口和涡轮发电机组
出口引导。
当燃气轮机关闭时，高压电厂的电源应连接到燃气轮机出口。
二、燃机电厂发变组保护功能配置及特点
1、概述
燃气轮机电厂通常使用国外公司提供的燃气轮机和辅助设备。
燃气轮机保护
是国外公司的配套产品，不同于国内燃煤机组的保护配置，而汽轮发电机、主变
压器、高压厂用变压器的保护与燃煤机组的保护没有区别。
[3]国内公司提供汽轮机、主变压器、高压工厂变压器及相应的辅助设备。
2、燃气轮机发电机保护配置特点
涡轮发电机与燃煤机组相比，其保护配置具有以下特点：
（1）在我国变压器组保护设计中，考虑到变压器组大差动保护，通常采取“四合一”的原则。
而涡轮电厂由于特殊的供电关系，只配备独立的主变压器差动
和发电机差动。
当主变压器差动与发电机差动之间存在死区时，可考虑采用短导
联差动保护。
（2）由于燃气轮机及配套设备依赖进口，进口机组被认为不太可能出现匝间故障，没有特殊的匝间保护功能；国内火电厂的发电机保护一般按继电保护和自
动安全装置技术规程安装专用匝间保护。
（3）继电保护和安全自动装置的技术规格说明燃气轮机发电机应配备逆功率保护，而燃煤发电机组的正常的不正常操作模式发生器变电站的运行电机，和
200mw汽轮发电机或更多应该配备逆功率保护。
（4）燃煤机组一般转子接地保护由保护装置（发电机组保护装置或特殊转子接地保护装置）来实现，而汽轮机通常由励磁调节装置来完成。
（5）9F型燃气轮机采用变频起动方式，由于采用压缩机作为汽轮机负荷，
发电机和消磁脱扣后，不会出现汽轮发电机超速。
因此，燃气轮机保护没有设置
程序跳闸出口，也没有相应配置程序逆功率保护。
（6）继电保护和安全自动装置的技术规范表明，在300MW及以上的发电机
组中，失步保护是适用的，而文献表明，对于大容量燃气轮机发电机组，失步保
护是非常必要的。
（7）国内燃煤机组通常采用过电压过励磁保护代替低压保护。
发电机端部应安装低压保护，中性点处无引线。
在燃气轮机发电机保护中，通常考虑低压保护，以防止由于电机端部三相电压降低而引起电机过热。
（8）一般认为燃煤机组具有起止保护，通常考虑的是反应相和地面故障的起止保护。
燃气轮机保护仅配置启停定子接地保护和启停发电机过流保护。
（9）燃煤机组励磁系统的保护一般在发电机或发电机保护装置中实现；然而，燃气轮机电厂通常采用独立装置，因此燃气轮机发电机保护不适用设置励磁系统
相关保护功能。
（10）对于大容量机组安装断路器时，应在机器端设置断路器故障保护。
三、结束语
基于燃气轮机电厂的头发变成了主要线路，对于多轴分布设置在主变压器、
发电机出口断路器设置和高压厂进行了介绍，分析燃机电厂发变组的保护功能、
配置和功能，记录了发电机出口断路器安装将操作灵活性，以及这个时候的大容
量单位，应配置机器端面断路器故障保护。
[4]在备份保护配置方面，应安装反向
电源保护和低压保护，在容量过大时，还应配置失步保护。
但燃气轮机保护动作
不应设置程序跳闸反向电源出口。
参考文献：
[1]何正浩，邝景枢，何国畅，等.燃气轮机发电机的失稳及保护[J]．热力发电，2015，（4）：41-43．
[2]林幼晖.惠州天然气电厂电气设计特点探讨[J]．电力建设，2016，25（8）：12-14．
[3]马晓静.燃机电厂电气设计特点[J]．电力建设，2016，27（5）：41-44．
[4]高凤荣.浅谈敦煌燃机电厂电气设计[J]．电气应用，2017，（1）：350-352．。
发电厂主接线方式的选择
发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。
缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。
调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。
1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。
优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。
2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。
（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。
2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。
发变组保护配置和基本原理
保护总体方案设计思想
• 总体方案为双主双后，即双套主保护、双套后备保护、双套异常 运行保护的配置方案。其思想是将一个发变组单元的全套电量保 护集成在一套装置中，主保护和后备保护共用一组。
• 对于一个发变组单元，配置两套完整的电气量保护，每套保护装 置采用不同组，均有独立的出口跳闸回路。
• 非电量保护出口跳闸回路完全独立，和操作回路独立组屏。
电压互感器配置说明
• 两套电量保护尽量采用不同的电压互感器或互相 独立的绕组
• 对于零序电压，一般没有两个绕组，可并联接入 两套保护装置
• －保护装置主保护和部分后备保护介绍
发电机差动保护现状
• 大型发电机造价昂贵，内部故障造成的损失巨大，内部相间故障 由于故障点电势可能较低，故障时受过渡电阻影响较大，如何采 用新原理，不受过渡电阻影响，提高内部故障时保护灵敏度已成 为重要课题。
双主双后的优点
• 运行方便，安全可靠； • 设计简洁，二次回路清晰，由于主后共用一组，
总数没有增加或有所下降； • 整定、调试和维护方便。
二、的配屏方案
• 适用于大型发电机保护，主接线方式：发电机容 量 及以上、一台励磁变或励磁机。
• 适用于大型变压器保护，主接线方式：两圈主变 （或出线）、一台高厂变（两圈变）。
• 可通过整定值选择采用方向阻抗圆、偏移阻抗圆或全阻 抗圆。当某段阻抗反向定值整定为零时，选择方向阻抗 圆；当某段阻抗正向定值大于反向定值时，选择偏移阻 抗圆；当某段阻抗正向定值与反向定值整定为相等时， 选择全阻抗圆。阻抗元件灵敏角 ° ，阻抗保护的方向 指向由整定值整定实现，一般正方向指向发电机外。
失步保护功能
jx
U
Za
D OL IL
Zc
各种类型发电厂、变电站主接线的特点
第二章各种类型发电厂和变电所主接线的特点由于发电厂的类型、容量、地理位置以及在电力系统中的地位、作用、馈线数目、输电距离的远近以及自动化程度等因素，对不同发电厂或变电所的要求各不相同，所采用的主接线形式也就各异。
下面仅对不同类型发电厂的主接线特点作一介绍。
一、火力发电厂电气主接线火力发电厂的能源主要是以煤炭作为燃料，所生产的电能除直接供地方负荷使用外，都以升高电压送往电力系统。
因此，厂址的决定，应从以下两方面考虑：其一，为了减少燃料的运输，发电厂要建在动力资源较丰富的地方，如煤矿附近的矿口电厂。
这种矿口电厂通常装机容量大，设备年利用小时数高，主要用作发电，多为凝汽式火电厂，在电力系统中地位和作用都较为重要，其电能主要以升高电压送往系统。
其二，为了减少电能输送损耗，发电厂建设在城市附近或工业负荷中心。
电能大部分都用发电机电压直接馈送给地方用户，只将剩余的电能以升高电压送往电力系统。
这种靠近城市和工业中心的发电厂，多为热电厂，它不仅生产电能还兼供热能，为工业和民用提供蒸汽和热水形成热力网，可提高发电厂的热效率。
由于受供热距离的限制，一般热电厂的单机容量多为中、小型机组。
无论是凝汽式火电厂或热电厂，它们的电气主接线应包括发电机电压接线形式及1～2级升高电压级接线形式的完整接线，且与系统相连接。
当发电厂机端负荷比重较大，出线回路数又多时，发电机电压接线一般均采用有母线的接线形式。
实践中通常当发电机容量在6MW以下时，多采用单母线；在12MW及以上时，可采用双母线或单母线分段；当容量大于25MW以上时，可采用双母线分段接线，并在母线分段处及电缆馈线上安装母线电抗器和出线电抗器限制短路电流，以便能选择轻型断路器；在满足地方负荷供电的前提下，对100MW及以上的发电机组，多采用单元接线形式或扩大单元接线直接升高电压。
这样，不仅可以节省设备，简化接线，便于运行，且能减少短路电流。
特别当发电机容量较大，又采用双绕组变压器构成单元接线时，还可省去发电机出口断路器。
发电机保护配置与原理简介
厂变低压侧母线短路的主保护，短延时动作于全停，也 可作为小机组或小变压器绕组短路的主保护。
XJ Group Corporation
二、保护配置
1.8、变压器瓦斯/压力释放保护 变压器内部绕组各种短路故障的非电量主保护，是第二
变压器接地运行的Yn侧引线或相邻元件线路接地短路故 障的后备保护，第一时限动作于缩小故障范围跳母联断路 器，第二时限动作于全停或程序跳闸；根据系统要求也可 反时限动作于全停或程序跳闸。
XJ Group Corporation
二、保护配置
2.6、间隙零序保护 作为不接地运行变压器Yn侧接地短路的后备保护，由间
防止频率升高或下降后机组运行在汽轮机叶片谐振点上 断裂的保护，延时动作于信号，频率异常发生时间累加延 时动作于程序跳闸。 3.5、误上电（突加电压）保护
发电机停机盘车状态或并网前断路器误合闸以及并 网非同期合闸的保护，瞬时动作于停机；正常运行时保 护自动退出运行。
XJ Group Corporation
XJ Group Corporation
一、主接线
4、扩大单元接线
二、保护配置
保护配置配置原则： 1、遵循法规《继电保护和安全自动装置技术规程》及设
备主接线的要求； 2、强化主保护简化后备保护。
XJ Group Corporation
二、保护配置
1、主保护 1.1、发电机差动保护
定子绕组及引线相间短路保护，瞬时动作于停机. 1.2、发电机匝间保护
定子绕组匝间短路或定子开焊事故保护，瞬时动作于停机。 A、单元件横差保护 发电机中性点侧有六个或四个引出端子的机组应优先考虑装设 单元件横差保护。 B、故障分量负序功率方向匝间保护 电流取自中性点侧时，只能反应绕组匝间短路和机端开焊事故 电流取自机端时，不仅能反应绕组匝间短路和机端开焊事故， 也能反应绕组相间短路，成为第二套不同判据的相间短路主保护
燃机电厂电气设计特点

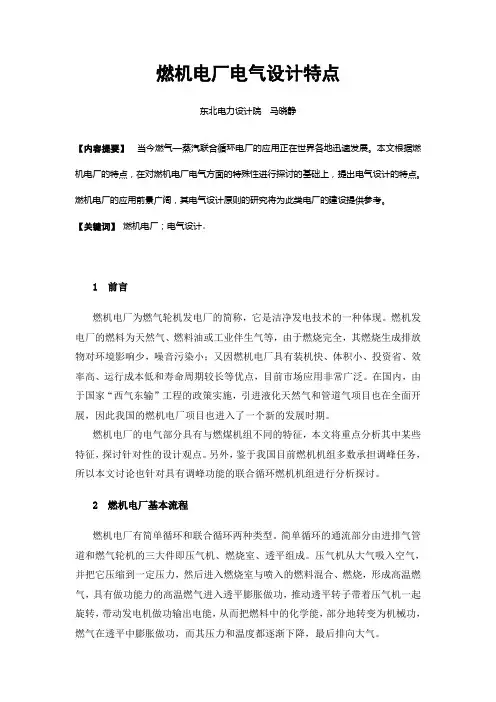

燃机电厂电气设计特点东北电力设计院马晓静【内容提要】当今燃气—蒸汽联合循环电厂的应用正在世界各地迅速发展。
