CEMS建设方案
cems方案
cems方案随着全球化的不断深入，企业面临着日益复杂的挑战和竞争。
为了适应这种变化，企业需要一个可持续的竞争优势，并发展出高效的管理体系。
CEMS（全球企业管理系统）方案应运而生，为企业提供了一个综合的管理解决方案。
一、背景介绍CEMS方案是一种基于管理战略的综合解决方案，旨在提高企业的竞争力和整体绩效。
该方案由管理学院联盟（CEMS）提供，旨在培养出有全球视野、跨文化意识和领导力的管理者。
二、CEMS方案的特点1. 多学科结合：CEMS方案整合了不同领域的知识，如管理学、经济学、国际关系等，培养出综合素质的管理者。
2. 跨文化培养：CEMS方案注重培养学生的跨文化沟通能力和适应力，在全球范围内开展多样化的学习和实践机会。
3. 实践导向：CEMS方案注重理论与实践的结合，通过实习、项目和实际案例研究等方式，培养学生解决实际问题的能力。
三、CEMS方案的优势1. 国际认可度高：CEMS方案由国际知名学府和企业联合开展，得到全球顶级企业的认可和支持。
2. 就业竞争力强：CEMS方案毕业生在国际企业中就业竞争力强，拥有全球视野和跨文化背景。
3. 全球网络资源：CEMS方案为学生提供了与全球顶级企业和高校建立联系的机会，为未来的职业发展打下坚实基础。
四、CEMS方案的核心课程1. 管理战略：通过学习管理战略，学生能够了解企业的目标与市场环境，制定合理的发展战略。
2. 跨文化管理：CEMS方案注重培养学生的跨文化意识和国际交往能力，使其能够适应不同文化背景下的管理挑战。
3. 领导力与团队协作：通过培养学生的领导力和团队协作能力，CEMS方案使学生具备管理与激励团队的能力。
4. 创新与创业：CEMS方案注重培养学生的创新思维和创业精神，使他们有能力在不断变化的商业环境中应对挑战。
五、CEMS方案的实施与效果1. 学习环境：CEMS方案提供了国际化的学习环境，学生可以在不同的国家和文化中学习和实践，培养全球视野和跨文化意识。

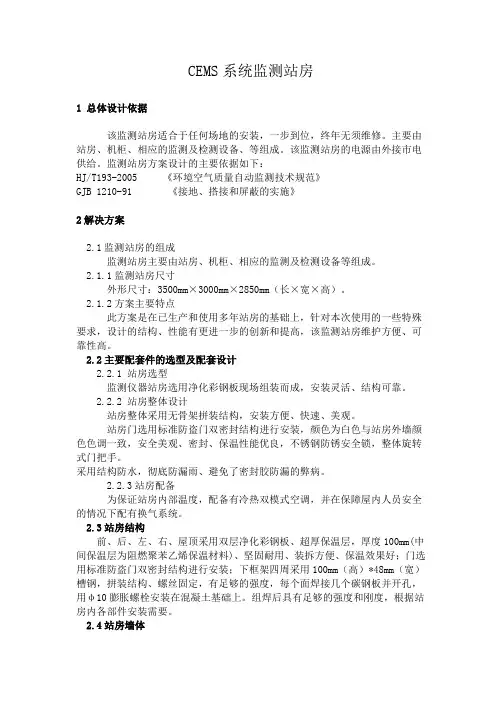

CEMS站房建设资料
CEMS系统监测站房1 总体设计依据该监测站房适合于任何场地的安装，一步到位，终年无须维修。
主要由站房、机柜、相应的监测及检测设备、等组成。
该监测站房的电源由外接市电供给。
监测站房方案设计的主要依据如下：HJ/T193-2005 《环境空气质量自动监测技术规范》GJB 1210-91 《接地、搭接和屏蔽的实施》2解决方案2.1监测站房的组成监测站房主要由站房、机柜、相应的监测及检测设备等组成。
2.1.1监测站房尺寸外形尺寸：3500mm×3000mm×2850mm（长×宽×高）。
2.1.2方案主要特点此方案是在已生产和使用多年站房的基础上，针对本次使用的一些特殊要求，设计的结构、性能有更进一步的创新和提高，该监测站房维护方便、可靠性高。
2.2主要配套件的选型及配套设计2.2.1 站房选型监测仪器站房选用净化彩钢板现场组装而成，安装灵活、结构可靠。
2.2.2 站房整体设计站房整体采用无骨架拼装结构，安装方便、快速、美观。
站房门选用标准防盗门双密封结构进行安装，颜色为白色与站房外墙颜色色调一致，安全美观、密封、保温性能优良，不锈钢防锈安全锁，整体旋转式门把手。
采用结构防水，彻底防漏雨、避免了密封胶防漏的弊病。
2.2.3站房配备为保证站房内部温度，配备有冷热双模式空调，并在保障屋内人员安全的情况下配有换气系统。
2.3站房结构前、后、左、右、屋顶采用双层净化彩钢板、超厚保温层，厚度100mm(中间保温层为阻燃聚苯乙烯保温材料)、坚固耐用、装拆方便、保温效果好；门选用标准防盗门双密封结构进行安装；下框架四周采用100mm（高）*48mm（宽）槽钢，拼装结构、螺丝固定，有足够的强度，每个面焊接几个碳钢板并开孔，用φ10膨胀螺栓安装在混凝土基础上。
组焊后具有足够的强度和刚度，根据站房内各部件安装需要。
2.4站房墙体站房内外墙采用不小于0.5厚彩钢板板材传热系数为0.38kcal/m2h℃，彩钢板喷涂工艺为：底层采用环氧树脂，面漆采用聚酯、硅改性聚酯工艺，板材间采用插入式拼装结构，有足够的强度，并防止漏水。
CEMS方案
1方案一：采用多组份红外分析仪采用多组份分析法，每台SCR反应器配一台分析仪，分析仪含三个分析测量通道，一个用于入口NO的测量，一个用于出口NO的测量，另一个用于出口O2的测量。
SCR入口设一个采样探头，SCR出口设一个采样探头，入口和出口设有单独的烟气预处理系统。
样气进入预处理系统除尘、除水、过滤，然后送入分析仪表进行分析。
采样探头具有耐高温、耐腐蚀、耐磨和防堵功能。
分析仪表布置在带空调的分析小屋内，小屋露天布置反应器符近的平台上，每个SCR反应器设一套分析小屋，分析小屋及小屋内所有设备由我方设计供货。
采样探头和分析仪表采用原装进口产品。
分析仪器具有一个清洗空气系统以防止烟尘污染分析仪器部件，当清洗空气系统失效时，分析仪器上输出干接点警报信号至DCS，并启动隔离快门以保护。
我方方案以下均按每台SCR反应器，两台相同。
1.1总体构成满足每台SCR反应器配一台分析仪，分析仪含三个分析测量通道，一个用于的测量；在SCR 入口NO的测量，一个用于出口NO的测量，另一个用于出口O2入口和出口各设置一个采样探头，样气进入预处理系统过滤，然后送入分析仪表。
入口和出口设有单独的烟气预处理系统，完全满足招标方要求。
气体分析仪单元： 一台三分析通道：即一台分析仪器三个分析通道，2个NO测量通道（并联气路相互独立，进出口各一）1个O测量模块。
（同出口NO测量模块气路串联）2预处理单元： 一套（一个仪器机柜）根据分析要求预处理双路是并联相互独立。
（包括控制反吹、采样、取样、除尘、脱水等功能）。
取样探头： 2个SCR入口设一个采样探头。
SCR出口设一个采样探头。
采样后的烟气进入预处理系统过滤，然后送入分析仪表。
取样管线： 2根SCR入口设一个采样探头对应一根。
SCR出口设一个采样探头对应一根。
输气管线伴热加温，温度保持在140℃以上（酸露点：130~135℃），输气管线是自热式的，利用加热材料的居里点进行控温，当温度低于居里点时，它是导体，通过电流加热。
cems方案
cems方案一、方案介绍CEMS（Continuous Emission Monitoring System）是连续排放监测系统的缩写，用于监测工业生产中的气体或颗粒物排放。
本方案将详细介绍CEMS的原理、应用和优势。
二、CEMS原理CEMS通过传感器采集环境中的气体或颗粒物浓度数据，然后将数据传输到监控系统中进行分析和记录。
CEMS一般由以下几个组成部分组成：1. 传感器：用于采集环境中的气体或颗粒物浓度数据。
2. 数据传输系统：将传感器采集的数据传输给监控系统。
3. 监控系统：用于分析和处理传感器采集的数据，并生成报告记录。
三、CEMS应用CEMS广泛应用于以下领域：1. 环保监测：CEMS能够对工业企业的排放进行实时监测，帮助企业及时发现并解决排放问题。
2. 安全生产：CEMS可以监测有害气体浓度，在事故发生时及时报警，保障工作人员的安全。
3. 生产优化：CEMS的数据分析功能可以帮助企业优化生产工艺和设备，提高生产效率和产品质量。
4. 销售合规：CEMS可以生成合规报告，帮助企业满足监管要求，确保产品顺利销售。
四、CEMS优势1. 实时监测：CEMS能够实时监测工业排放情况，帮助企业及时做出调整和改进，减少环境污染。
2. 数据准确：CEMS采用高精度传感器，能够精确测量气体或颗粒物的浓度，确保数据的准确性。
3. 自动化操作：CEMS可以自动采集、传输和分析数据，减少人力投入，提高工作效率。
4. 报告生成：CEMS能够生成报告记录，方便企业了解和分析排放数据，满足监管要求。
5. 环境保护：通过监测排放情况，CEMS帮助企业减少污染物排放，保护环境，实现可持续发展。
五、结语CEMS作为一种先进的连续排放监测系统，不仅可以帮助企业满足法律法规的要求，还能够提高生产效率，减少环境污染。
相信CEMS将在工业生产中发挥越来越重要的作用，为环境保护和可持续发展做出积极贡献。

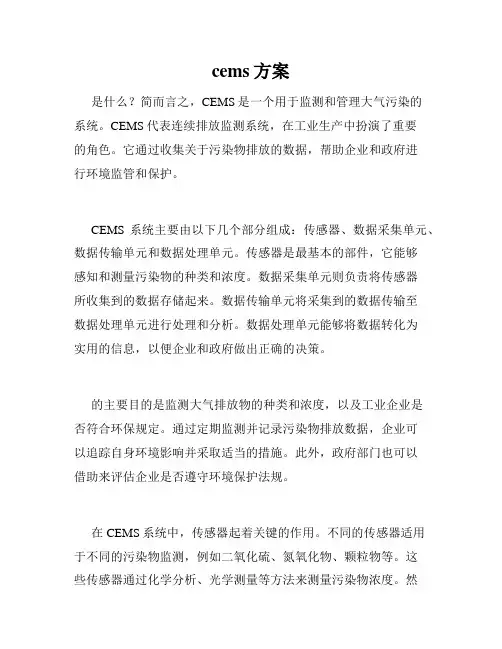

cems方案
cems方案是什么？简而言之，CEMS是一个用于监测和管理大气污染的系统。
CEMS代表连续排放监测系统，在工业生产中扮演了重要的角色。
它通过收集关于污染物排放的数据，帮助企业和政府进行环境监管和保护。
CEMS系统主要由以下几个部分组成：传感器、数据采集单元、数据传输单元和数据处理单元。
传感器是最基本的部件，它能够感知和测量污染物的种类和浓度。
数据采集单元则负责将传感器所收集到的数据存储起来。
数据传输单元将采集到的数据传输至数据处理单元进行处理和分析。
数据处理单元能够将数据转化为实用的信息，以便企业和政府做出正确的决策。
的主要目的是监测大气排放物的种类和浓度，以及工业企业是否符合环保规定。
通过定期监测并记录污染物排放数据，企业可以追踪自身环境影响并采取适当的措施。
此外，政府部门也可以借助来评估企业是否遵守环境保护法规。
在CEMS系统中，传感器起着关键的作用。
不同的传感器适用于不同的污染物监测，例如二氧化硫、氮氧化物、颗粒物等。
这些传感器通过化学分析、光学测量等方法来测量污染物浓度。
然而，传感器的准确性和稳定性是一个挑战，因为它们需要长时间运行在恶劣的环境条件下。
因此，的成功与否取决于高质量和可靠的传感器。
数据处理单元也是中的重要组成部分。
它可以对收集到的数据进行实时处理和分析，生成相关的报告和图表。
这些报告和图表能够直观地展示污染物排放的趋势和变化。
此外，数据处理单元还能将数据存储和整理，方便后续的回顾和分析。
的实施对于确保工业企业的环境合规至关重要。
通过监测和记录污染物排放数据，企业能够准确了解自身的环境影响，并制定相应的改进措施。
这将有助于提高企业的环境形象和可持续发展能力。
此外，政府部门也可以根据所提供的数据，制定更科学合理的环保政策，以保护公众和生态环境。
然而，要成功实施，需要克服一些困难和挑战。
首先，CEMS 系统的成本较高，包括传感器、数据采集设备和数据处理设备的购买和维护费用。
此外，CEMS系统在使用过程中也需要考虑其准确性和可靠性，避免出现数据不准确或漏报的情况。
cems施工方案
CEMS施工方案1. 引言CEMS（Continuous Emission Monitoring System）是持续排放监测系统的缩写，是一种用于监测工业企业大气排放的系统。
本施工方案将详细介绍如何进行CEMS系统的施工工作。
2. 施工准备在进行CEMS系统的施工之前，需要做好以下准备工作：•确定监测点位：根据监测要求和法律法规，确定CEMS系统的监测点位。
•选购设备：根据监测需求，选购适合的CEMS设备，并确保设备符合国家相关标准和要求。
•安全防护：制定安全防护措施，确保施工过程中的安全。
3. 施工步骤3.1 安装传感器和监测设备根据监测点位，将传感器和监测设备安装在合适的位置。
确保设备的固定和稳定，避免设备在运行过程中发生松动或移动。
3.2 连接设备和数据采集系统将传感器和监测设备与数据采集系统相连接。
确保连接稳定可靠，避免数据传输过程中的干扰或断连。
3.3 校准和测试设备在设备安装完成后，对设备进行校准和测试。
根据设备厂商的说明书和标准操作程序，进行设备的校准和功能测试，确保设备的准确度和稳定性。
3.4 安装数据传输系统将数据采集系统与数据传输系统相连接。
确保数据传输的稳定和安全，避免数据丢失或泄露。
3.5 完善监测系统根据实际情况，对监测系统进行完善。
包括设备的定期维护和保养，以及其他相关工作，如设备的标识和警示标识的设置等。
4. 施工注意事项在进行CEMS系统的施工过程中，需要注意以下事项：•安全第一：施工人员需全程佩戴安全帽、防护服等个人防护装备，确保施工过程的安全。
•环境保护：在施工过程中，要注意防止对周围环境造成污染，避免对生态环境和人体健康产生影响。
•质量控制：施工过程中，要进行严格的质量控制，确保施工质量符合相关标准和要求。
•合规规范：施工过程中，要遵循所有的法律法规和相关规范，确保施工工作的合规性。
5. 施工验收施工完成后，需要进行施工验收工作，包括设备的功能测试和监测数据的准确性评估等。
烟气（CEMS）安装准备方案
烟气（CEMS）安装准备方案烟气连续排放在线检测系统安装前期条件1.系统分析柜的放置位置系统分析柜（外形尺寸：深×宽×高=600×800×2000mm）放置在离烟道采样点位置较近的地方，原则是系统距离取样点越近越好，最远不能超过35米。
需要空间：面积6—9平米为宜，高度在2.2—2.4米为宜。
系统柜放置环境要求：（1）环境温度：10～40℃；（2）环境相对湿度：20～85%；（3）安装现场无明显振动；（4）配置专用地线（接地电阻小于2Ω）；（5）无挥发腐蚀性、爆炸性气体；（6）通风良好；（注：如果没有现成可利用的空间，建议盖一间分析小屋，若温度达不到要求，建议安装空调）2.电源和信号（1）TR-9300烟气分析系统需要AC220V，50HZ,3000W电源，提供电源所需线缆规格为不小于3 X 2.5平方。
送至系统柜内。
（2)TR-9300型烟气分析系统对所测组分有相应的4—20ma输出信号，如果需要将该信号引至中控室则需要准备每组分不小于2X0.5的屏蔽电缆。
一头送到系统柜内。
(3)烟道采样点位置需要为反吹箱提供AC220V，50HZ,1000W电源，提供电源所需线缆规格为不小于3 X 1.5平方。
3.反吹气（1）种类：氮气或压缩空气（2）要求：无油无水无杂质（3）压力：0.4---0.6兆帕说明:该设备配备定时反吹装置，装置安装在取样点1米左右的位置，故需将反吹气用四分镀锌管或者无缝钢管引至反吹箱。
所以务必根据反吹气气源与取样点之间的距离准备足够长度的四分镀锌管或者无缝钢管。
4.穿线管：最好用DN40的镀锌管作为穿线管，做从系统分析柜到烟气采样点穿线用。
（如果现场有可利用的穿线槽或线管，则无需准备）5.操作维护平台由于TR-9300型烟气分析系统安装完成后还需要在采样点位置进行调试和后期维护，所以需要在采样点位置焊接一个操作平台,有足够的空间便于人员操作即可。
cems方案
cems方案CEMS（Continuous Emission Monitoring System，连续排放监测系统）是一种用于监测工业排放物的系统。
它通过连续测量和记录企业排放源的废气成分和成分浓度，来确保企业在环保方面的合规性。
CEMS方案包括以下几个方面：1. 简介在这一部分，我们将讨论CEMS的基本概念和原理。
CEMS由气体采样子系统、气体分析子系统、数据采集子系统等组成。
它能够监测和记录废气中的污染物含量，如二氧化硫、氮氧化物和颗粒物等。
CEMS系统采用先进的自动化技术，确保数据的准确性和可靠性。
2. CEMS的重要性在这一部分，我们将讨论为什么CEMS对企业和环境保护机构如此重要。
CEMS可以帮助企业监测和控制排放物，确保其在法定标准范围内。
通过实时监测和数据记录，企业能够及时了解自己的排放情况，并采取相应的措施来减少污染物的排放。
对环保监管机构而言，CEMS提供了一个有效的手段来监督企业的排放行为，确保企业遵守环保法规。
3. CEMS的应用范围在这一部分，我们将介绍CEMS在各个工业领域的应用范围。
CEMS适用于煤矿、电力、炼油、化工等行业，以及水泥厂、钢铁厂和造纸厂等工业园区。
通过安装CEMS系统，这些企业能够持续监测废气的成分和浓度，实时掌握污染物的排放情况。
4. CEMS的优势和挑战在这一部分，我们将详细讨论CEMS的优势和挑战。
CEMS能够提供准确、可靠的数据，帮助企业制定更好的环境管理策略。
同时，CEMS也面临一些挑战，如设备维护和数据处理的复杂性等。
我们将探讨如何克服这些挑战，以更好地实施CEMS方案。
5. CEMS的未来发展在这一部分，我们将展望CEMS的未来发展趋势。
随着环境保护意识的提高，CEMS将在全球范围内得到广泛推广。
新技术的引入将使CEMS系统更加智能化和高效化，为企业和环保机构提供更多的价值。
结论通过CEMS方案的实施，企业能够全面了解自己的排放情况，并采取相应的措施来减少污染物的排放。
CEMS建设方案
CEMS建设方案清晨的阳光透过窗帘，洒在办公室的桌角，一杯热咖啡的香气在空气中弥漫。
思绪如潮水般涌来，关于CEMS建设方案的构思开始在我脑海中浮现。
CEMS，也就是企业环境监测系统，它不是一个简单的项目，而是一个全方位、多层次的环境监测和管理平台。
这个平台需要集成各种环境监测设备，实现数据的实时采集、传输、分析和处理。
一、系统架构在构建CEMS的初期，我们需要明确系统的架构。
底层是各种环境监测设备，如PM2.5传感器、温度传感器、湿度传感器等，它们负责实时采集环境数据。
然后是数据传输层，通过物联网技术，将采集到的数据实时传输到服务器。
在服务器端，我们需要一个强大的数据处理和分析引擎，它能够对数据进行实时分析，各种报表和图表，为决策层提供有力的数据支持。
二、功能模块我们来详细规划CEMS的功能模块。
是实时监测模块，它能够实时显示各个监测点的环境数据，包括PM2.5、温度、湿度等。
用户可以通过地图查看各个监测点的位置和实时数据。
是历史数据查询模块。
这个模块允许用户查询过去一段时间内各个监测点的环境数据，通过曲线图、柱状图等形式展示数据的趋势和变化。
然后，是报警通知模块。
当监测到环境数据超出预设的阈值时，系统会自动发送报警通知，提醒用户采取相应的措施。
还有数据分析模块。
这个模块可以对历史数据进行深入分析，找出环境问题的根源，为制定改进措施提供依据。
三、用户体验用户体验是CEMS建设的重要一环。
我们需要设计一个简洁、直观的界面，让用户能够快速上手。
在界面上，我们可以使用地图、图表、曲线图等多种形式展示数据，让用户一目了然。
同时，我们还需要提供丰富的交互功能，如数据筛选、排序、导出等，满足用户的不同需求。
为了提高用户体验，我们还可以开发移动端应用，让用户随时随地查看环境数据。
四、技术选型在技术选型上，我们需要考虑系统的稳定性、可扩展性和安全性。
对于底层监测设备，我们可以选择市面上成熟的传感器产品，确保数据的准确性。
cems方案
cems方案CEMS（Continuously Emission Monitoring System，持续排放监测系统）是一种用于监测和记录排放物浓度和流量的技术体系，广泛应用于工业生产中，以确保环境保护和合规要求的实现。
本文将介绍CEMS的原理、应用及其在环境监测中的意义。
一、CEMS的原理CEMS主要由以下几个组成部分构成：1. 排放源采样CEMS通过采样工具从排放源中收集气体或颗粒物样本。
根据排放源的不同，可以使用各种不同类型的采样方法，如塔式、均匀增压点采样等。
采样过程需要确保样本的可靠性和代表性。
2. 样本处理采集到的样本需要经过处理，去除其中的干扰物，以确保测量结果的准确性。
处理方法包括气相/液相分离、颗粒物筛选等。
3. 分析仪器CEMS使用各种分析仪器来测量样本中的排放物浓度和流量。
常用的分析仪器包括气相色谱仪、质谱仪、光谱仪等，能够对多种污染物进行准确的测量。
4. 数据处理与记录CEMS将分析仪器测量得到的数据进行处理，计算出排放物的浓度和流量，并将结果记录在数据库中。
通过数据的分析和比对，可以及时监测排放源的状况，以便采取相应的措施进行调整和管理。
二、CEMS的应用CEMS在工业生产中的应用广泛，涵盖了电力、钢铁、化工等各个行业。
以下是CEMS的几个主要应用：1.环境保护CEMS的一项主要应用是监测工业排放对环境的影响，特别是大气污染物的排放。
通过实时监测排放源的情况，可以准确把握工业排放对环境的影响程度，提供科学依据和数据支持，帮助制定相应的环保政策和措施。
2.企业合规众所周知，工业企业需要依法合规操作，遵守国家和地方的排放标准。
CEMS可以实时监测工业排放，确保企业的排放符合相关要求，避免超标排放的发生，降低企业面临的法律和经济风险。
3.健康与安全工业排放物对人体健康的影响是一个重要关注点。
CEMS可以实时检测有害气体和颗粒物的浓度，为相关人员提供准确的监测数据。
这些数据可以用于评估工作场所的风险，并采取相应的防护措施来保护员工的健康与安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
..内蒙古鑫旺再生资源有限公司污染源在线自动监测系统烟气在线监测系统建设方案内蒙古鑫旺再生资源有限公司2014年9月1日相关标准和技术规范1)GB50093-2002 《自动化仪表工程施工及验收规范》2)GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》3)GB/T 16157-1996 《固定污染源排气中颗粒物测定与气态污染物采样方法》4)HJ/T 75-2007 《固定污染源烟气排放连续监测技术规范》5)HJ/T 76-2007 《固定污染源烟气排放连续监测系统技术要求及检测方法》6)GB9078 —1996 工业炉窑大气污染物排放标准7)GB16297 —1996 大气污染物综合排放标准8)GB4915-2004 水泥工业大气污染物排放标准9)《国控重点污染源自动监控能力建设项目污染源自动监控现场端建设规范（暂行）》（环发【2008】25号）10)《国家重点监控企业污染源自动监测数据有效性审核办法》（环发【2009】88号）11)《污染源自动监控设施现场监督检查办法》（环保部令第19号）一、污染源在线监测设备系统构成烟气CEMS系统测量方式应用了直接抽取冷干法技术，干基测量方法。
SO2、NOx等气态污染物浓度监测采用非分散红外吸收法，烟气流速测量采用皮托管差压法、烟气压力测量采用传感器隔膜法、烟气温度测量采用热电阻法、烟气湿度测量采用电容法、颗粒物浓度监测采用激光后散射法，工控机及操作监控软件、PLC等软硬件构成了数据采集与控制系统，实现数据采集与处理、系统运行状态信息实时监控和历史查询功能，并能够生成图表、报表。
二、主要监控因子分析二氧化硫、氮氧化物、含氧量、粉尘、流量、温度、压力、湿度等。
三、污染源在线监测设备安装位置选择根据HJ/T76-2007《固定污染源排放烟气连续监测系统技术条件及检测方法》以及企业现场实际情况，CEMS安装位置遵循环保标准对监测点位置选择的要求，保证采样烟气的代表性，确保监测数据真实、有效。
监测采样点一般需开法兰孔4个，用于采样、烟尘、流量（压力、温度、流速）、比对测试探头安装。
A.法兰盘的焊接必须与竖直平面重合，依照烟气流向对相应法兰盘进行焊接。
B.法兰盘焊接的焊点在烟道的中心位置，个别法兰盘可做相应的调整。
C.法兰盘焊接后必须作要应的防酸处理(涂油漆或是采用内外敷玻璃钢材质)四、排污口规范化整治实施排污口在线监测项目是可行和符合建设规范要求的。
根据GB15562.1-2-1998-5《环境保护图形标志》的要求，固定污染源在线自动监测系统的环境图形标志设定为（提示）或（警告）相应的排放口环境标志统一编号企业统一编排。
五、系统环境指标环境温度：-20~40℃相对湿度：<90%大气压强：86~106kPa供电电压：220VAC±10% ，50 或60Hz谐波含量：＜5%接地：接地电阻小于4Ω压缩空气：0.4－0.6MPa，＜１立方米／小时，无水、无油、无尘等。
绝缘电阻：在10~35℃，相对湿度不超过85%时，仪器电源端子对地或对机壳间的绝缘电阻不小于20MΩ烟气温度限制：0≤T≤1200℃振动限制：尽量避免振动烟气流速：> 5m/s，气体污染物抽取采样流量：1.2 L/min >1L/min系统响应时间：<200S系统精确度：±2%系统误差：±2%系统耗电量：5KVA/套六、系统拓扑图烟道中的烟气（样气）通过加热的烟气采样探头取样除尘后，经过伴热管线的传输（一般伴热温度为140-160℃），进入烟气预处理系统进行降温、除水和细除尘后烟气变为不含尘、不含水、温度为2-5℃的样气，后经过流量控制，进入气体分析仪（SO2）进行分析，分析后的信号进入数据采集器进行处理，分别得出烟囱中的SO2浓度和O2的浓度（干基测量）。
烟尘测试仪直接安装在烟囱的现场采样点上，测量信号通过电缆的传输进入数据采集器进行处理，得出烟囱烟气中烟尘的浓度。
烟气参数测试仪测量烟气的压力、流速、温度，直接安装在烟囱的采样现场，测量信号通过电缆的传输进入数据采集器进行处理，得出烟气的温度、压力和流速，进而换算出烟气的流量。
DAS将所有的信号进行处理后，显示在屏幕上，传输到相关环保局监控中心。
七、安装进度计划及时沟通，明确各方安装所需要的安装工作，明确安装所需的材料及材料的供货方，制定安装计划及时间进度。
单套CEMS计划进度可参照下表：序号雪迪龙公司工作内容污染源企业工作内容配置人员情况日程备注八、具体安装要求安装主要分一下几步进行：1、确定安装位置确定安装位置时遵循一下原则：（1）尽量选择直管段好的位置。
最好选择有6倍当量直径的直管段(前4后2)，若现场直观段不能满足要求，应尽可能选择气流稳定的断面，流量点选择必须保证安装位置前直管段长度大于安装位置后直管段的长度。
另：如果只有气体监测，则不受直管段限制，只要避开涡流区，保证混合均匀的点即可（一般为前2后0.5当量直径）。
注：若现场不满足以上条件，请当地环境监测主管部门确定安装位置。
（2）避开振荡较大的场所。
（3）易于搭建操作平台。
（4）安装时相对位置参照下图：X 米） F/P/T 孔-圆形烟道/烟道开孔位置示意图说明：A ：气体采样孔；D ：烟尘采样孔； F/P/T ：流速、压力、温度一体采样孔； C ：比对测试孔；烟气方向2、搭建操作平台为现场的CEMS仪器及性能验收时的操作及维护方便，必须搭建操作平台。
操作平台的搭建原则是保证人员安全，仪器操作及维护方便。
方便时可借用已有的操作平台。
应满足以下要求：（1）栏杆高度：1.2米（2）平台宽度：1.2~1.5米（3）平台的长度满足现场操作维护需要（4）平台高度：以距离开孔位置的距离0.8~1.5米为宜（5）平台承重：500Kg/M3（6）平台的搭建要充分考虑现场操作及维护的方便性（7）性能测试孔是为了方便系统的验收，所以必须搭建操作平台。
为方便性能测试的操作平台搭建方便可选择把性能测试孔开在烟道顶部。
（8）水平地面到平台搭建“Z”字型或旋转型爬梯，爬梯宽度0.6~0.8米。
3、法兰焊接确定安装位置后就可以进行法兰焊接了，法兰焊接在钢烟道和混凝土混烟道方式不同。
每个设备的法兰焊接按照接口图纸所示施工。
（见接口附图）注意事项：（1）注意法兰的螺栓孔的方向，以保证测量准确。
（3）一定要有环保的性能测试孔。
（4）矩形烟道性能测试孔开孔若为考虑搭建操作平台简单，可开在烟道顶部一排均匀排列。
4、分析小屋构筑、小屋内设备就位由于分析机柜等设备需要安装在室内，所以必须有CEMS分析小屋。
分析小屋由需方提供.分析小屋建议采用单独的仪表间，且要求如下：（1）尺寸：建议为3000mm(W)×3000mm(L)×3000mm(H)（数据有效性审核要求分析小屋面积不小于7平米，标高不低于2.8米，有良好的防护措施：防雷、防盗、消防、防尘等），该尺寸为最小合理尺寸，放置1~2个机柜。
可根据配置及现场情况做变更。
（2）电源要求:常规电源-站房内供电电压应符合AC 220V±10%，频率50 Hz，5kw。
UPS电源-AC 220V ±10%，频率50 Hz，5kw。
（3）温湿度控制：室内要求安装空调，1.5P冷暖。
（4）分析小屋内布置参照下图：实际布置以实际配置及现场情况为准。
（5）分析小屋内需固定的设备包括：分析机柜及标准气钢瓶。
机柜可用膨胀螺栓直接固定在地面上或预埋槽钢或钢板固定，其尺寸及地角尺寸为：标准气钢瓶固定采用钢瓶架固定，钢瓶架根据钢瓶实际数量现场制作。
注意：分析柜不能并柜。
（6）小屋开孔：分析小屋需要考虑如下开孔：1）采样管进线孔。
采样管线的进线孔要开在机柜顶部的上方，即进线孔离地面高度大于2200mm。
2）电缆进线孔。
可采用墙壁上开孔或电缆沟的方式。
6、管线及电缆敷设现场电缆敷设方式可用走桥架或穿管方式.桥架及穿管的走向根据现场实际定，但应遵循以下原则：（1）采样管线长度尽量短，一般不要超过76米,以小于50米为佳。
（2）采样管线走向不能出现U型弯，防止积水及阻塞管线。
（3）采样管线不能折死弯，大于90度,水平方向大于15度。
弯曲半径400mm。
（4）信号电缆及通讯电缆必须带屏蔽。
说明：电缆的长度根据现场实际定，基本跟采样管线长度一致，留有余量。
最终的配置以项目的接口图纸为准。
供货范围以技术协议要求为准。
现场安装可参照下图：7、压缩空气管敷设现场采样探头及皮托管流量计需要压缩空气吹扫，所以现场必须提供气源。
压缩气源要求：0.4~0.6MPa，干净，无油。
耗气量：50L/h（Max）。
若现场气源不洁净时，需增加压缩空气过滤器进行除水、除尘及除油处理。
若现场无压缩空气时，可通过空压机来完成。
连接见下图：8、防雷接地及防风防冻问题监测用房及现场设备必须有完善、规范的接地装置和避雷措施。
以上措施需要业主统一考虑安装避雷设施。
现场设备应考虑极低气候下的防冻问题，要求加装防水、防风罩等，必要时需要做保暖处理。
注：在非金属烟道上安装设备务必良好接地，做好防雷措施。
九、工作范围界定表序号名称供方需方备注1 环境勘查★2 现场条件设计★3 现场条件施工★4 现场条件验收★5 设备设计★6 设备制造★7 设备监造★★8 包装★9 运输、保险★10 验货★★11 安装★12 调试★13 试运行★14 验收★★15 联网★★16 质量保证维护。
