无机结合料稳定材料含水量试验检测记录表
无机结合料稳定材料试验原始记录
被测试样的比表面积 （cm2/g）
比表面积平均值（cm2/g）
备注 试验:
复核：
日期：
年
月ቤተ መጻሕፍቲ ባይዱ
日
第一次
X1(%)
X2(%)
第二次
第三次
项目 第一次
二、烧失量试验
样品质量 m0(g)
第一次灼烧后试料质量 (g)
第二次灼烧后试料质量 (g)
烧失量（%）
平均值
第二次
三、比表面积试验
被测试样试验时，压力计 中 液面降落测得的时间
标准试样试验时，压力 计中液面降落测得的时
间
标准试样的比表面积 （cm2/g）
粉煤灰细度、烧失量、比表面积试验检测记录表
试验室名 称：江西安
记录编号：
工程部位/用途
委托/任务编号
第 页，共 页 JJ1203
试验依据
样品编号
样品描述
样品名称
试验条件
试验日期
主要仪器设备及编号
一、细度试验
项目
样品质量m2、 m3(g)
0.075mm筛余物质量m1 （g）
0.3mm筛余物质量m1（g）
无机结合料稳定材料的无侧限抗压强度试验解析
1 试件制作 1.1 选择试模规格
根据《公路路面基层施工技术细则》（JTG/T F202015）中 4.3.2 条款，试件尺寸为径高比为 1 ∶ 1 的圆柱体， 选择直径为 10cm 的试模，制得的试件尺寸为直径 10cm、 高 10cm 的圆柱体，试件体积 V=π×52×10=785cm3。 1.2 确定试件数量
试验最少试件数量如表 1 所示。
表 1 平行试验的最少试件数量
材料类型
细粒材料 中粒材料 粗粒材料
＜ 10% 6 6
变异系数要求 10% ～ 15% 9 9 9
15% ～ 20%
13 13
需要注意的是，表 1 中的细粒材料是指公称最大 粒径小于 16mm 的材料，中粒材料指大于等于 16mm， 小于 26.5mm 的材料，粗粒材料指公称最大粒径不小于 26.5mm 的材料。本案例为水泥稳定土，属于细粒材料， 试件数量暂选 6 个。 1.3 计算制备一个试件需要的各种材料用量
mw=K×ρdmax×V×（1+w0）
（1）
代入数据，可得 mw=93%×1.82×785×（1+12%）
=1488（g）。
本案例最佳含水率为 12%，即水∶干混合料（干土
+ 水泥）=12 ∶ 100。可以理解为如果混合料中有 12g 水，
则 有 干 混 合 料 为 100g， 湿 混 合 料 就 是 100+12=112g，
1 所示，或反力框架与千斤顶成型，如图 2 所示。详情 参照《公路工程无机结合料稳定材料试验规程》（JTG E51-2009）中的 T0843-2009 无机结合料稳定材料试件 制作方法（圆柱形）。试件制作完成后，称取试件质量，
在计算之前需要明确两个概念。水泥剂量是指混合
JTJ 《公路工程无机结合料稳定材料试验规程》
JTJ中华人民共和国行业标准JTJ 057一94公路工程无机结合料稳定材料试验规程Test Methods of Materials Stabilized with Inorganic Bin de rs f o r H i gh way Engineering1994-07-05发布1994-12-01实施中华人民共和国交通部发布中华人民共和国行业标准公路工程无机结合料稳定材料试验规程Te s t M et hods of M aterials Stabilizedwith Inorganic Binders for Highway EngineeringJTJ 057一94主编单位:交通部公路科学研究所批准单位:交通部施行日期:1994年12月1日关于发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》的通知交公路发「1994习631(不另行文)现批准发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》，编号分别为JTJ 057-94及JTJ 058-94，自1994年12月1日起实行。
1985年我部发布的《公路路面基层材料试验规程》同时废止。
以上规程由交通部公路科学研究所负责解释。
请各单位在使用过程中注意总结经验，及时将发现的问题和修改意见函告部公路科学研究所，以便修订时参考。
中华人民共和国交通部一九九四年七月五日目次1 总则 (1)2 无机结合料稳定土的含水量试验方法·············，·，····一3洪干法(TO801-94)·········。
，，··························一，.3砂浴法(T0802-94).........。
无机结合料稳定材料击实试验方法
无机结合料稳定材料击实试验方法1 适用范围1.1 本方法适用于在规定的试筒内，对水泥稳定材料（在水泥水化前）、石灰稳定材料及石灰（或水泥）粉煤灰稳定材料进行击实试验，以绘制稳定材料的含水量—干密度关系曲线，从而确定其最佳含水量和最大干密度。
1.2 试验集料的公称最大粒径宜控制在37.5 mm以内（方孔筛）。
1.3 试验方法类别。
本试验方法分三类，各类击实方法的主要参数列于表T 0804-1。
表T 0804-1 试验方法类别表类别锤的质量（k锤击面直径落高（cm）试筒尺寸锤击层数每层锤击次平均单位击实功（J）容许最大公内径（cm）高（cm）容积（cm3）g）（cm）数称粒径（mm）甲 4.5 5.0 4510.0 12.7997 5 27 2.68719.乙 4.5 5.0 4515.2 12.2177 559 2.68719.丙 4.5 5.0 4515.2 12.2177 598 2.67737.52 仪器设备2.1 击实筒：小型，内径100mm、高127mm的金属圆筒，套环高50mm，底座；大型，内径152mm、高170mm的金属圆筒，套环高50mm，直径151mm和高50mm的筒内垫块，底座。
2.2 多功能自控电动击实仪：击锤的底面直径50mm，总质量4.5kg。
击锤在导管内的总行程为450mm。
可设置击实次数，并保证击锤自由垂直落下，落高应为450mm，锤迹均匀分布于试样面。
2.3 电子天平：量程4OOOg，感量0.01g。
2.4 电子天平：量程15kg，感量0.lg。
2.5 方孔筛：孔径53mm、37.5 mm、26.5mm、19mm、4.75 mm、2.36mm的筛各1个。
2.6 量筒：50mL、1OOmL和500mL的量筒各1个。
2.7 直刮刀：长200～250mm、宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。
2.8 刮土刀：长150～200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。
含水量试验方法(烘干法)操作流程

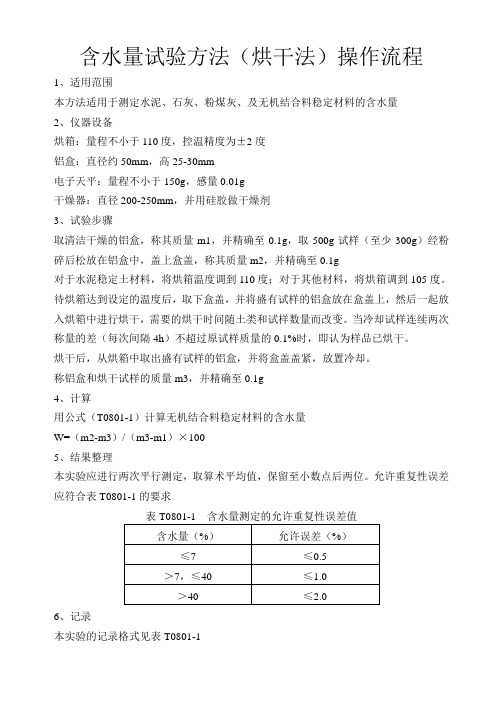

含水量试验方法（烘干法）操作流程
1、适用范围
本方法适用于测定水泥、石灰、粉煤灰、及无机结合料稳定材料的含水量
2、仪器设备
烘箱：量程不小于110度，控温精度为±2度
铝盒：直径约50mm，高25-30mm
电子天平：量程不小于150g，感量0.01g
干燥器：直径200-250mm，并用硅胶做干燥剂
3、试验步骤
取清洁干燥的铝盒，称其质量m1，并精确至0.1g，取500g试样（至少300g）经粉碎后松放在铝盒中，盖上盒盖，称其质量m2，并精确至0.1g
对于水泥稳定土材料，将烘箱温度调到110度；对于其他材料，将烘箱调到105度。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧，放置冷却。
称铝盒和烘干试样的质量m3，并精确至0.1g
4、计算
用公式（T0801-1）计算无机结合料稳定材料的含水量
W=（m2-m3）/（m3-m1）×100
5、结果整理
本实验应进行两次平行测定，取算术平均值，保留至小数点后两位。
允许重复性误差应符合表T0801-1的要求
表T0801-1 含水量测定的允许重复性误差值
含水量（%）允许误差（%）
≤7 ≤0.5
＞7，≤40 ≤1.0
＞40 ≤2.0
6、记录
本实验的记录格式见表T0801-1。
含水量试验方法(烘干法)
T 0801-2009 含水量试验方法（烘干法）1使用范围本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
2 仪器设备2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土2.1.1 烘箱：量程不小于110℃，控温精度为±2℃。
2.1.2 铝盒：直径约50mm，高25~30mm。
2.1.3 电子天平：量程不小于150g，高25~30mm。
2.1.4 干燥器：直径200~250mm，并用硅胶做干燥剂。
注①：用指示硅胶做干燥剂，而不用氯化钙。
因为许多黏土烘干后能从氯化钙中吸收水分。
2.2 稳定中粒土2.2.1 烘箱：同2.1.12.2.2 铝盒：能放样品500g以上。
2.2.3 电子天平：量程不小于1000g，感量0.1g。
2.2.4 干燥器：同2.1.4.2.3 稳定粗粒土2.3.1 烘箱：同2.1.12.3.2 大铝盒：能放样品2000g以上。
2.3.3 电子天平：量程不小于3000g，感量0.1g。
2.3.4 干燥器：同2.1.43 试验步骤3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土3.1.1 取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g。
3.1.2 对于水泥稳定材料，将烘箱温度调到110℃；对于其他材料，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
3.1.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧。
3.1.4 将盛有烘干试样的铝盒放入干燥器内冷却。
然后称铝盒和烘干试样的质量m3，并精确至0.01g。
无机结合料稳定材料击实试验方法
无机结合料稳定材料击实试验方法2仪器设备2.1击实筒:小型，内径100mm、高127mm的金属圆筒,套环高50mm,底座;大型，内径152mm、高170mm的金属圆筒，套环高50mm,直径151mm和高50mm的筒内垫块，底座。
2.2多功能自控电动击实仪:击锤的底面直径50mm,总质量 4.5kg。
击锤在导管内的总行程为450mm。
可设置击实次数，并保证击锤自由垂直落下，落高应为450mm,锤迹均匀分布于试样面。
2.3电子天平:量程4 OOOg,感量O.Olg。
2.4电子天平:量程15kg,感量0. lg。
2.5 方孔筛:孔径 53mm、37. 5mm,26. 5mm、19mm、4. 75mm、2. 36mm 的筛各 1 个。
2.6量筒:50mL、100mL和500mL的量筒各1个。
2.7直刮刀：长200 ~ 250mm、宽30mm和厚3 mm —侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。
2.8刮土刀：长150〜200mm、宽约20mm的刮刀，用以刮平和修饰小试件的表面。
2.9工字形刮平尺:30mm x50mm X 310mm,上下两面和侧面均刨平。
2.10拌和工具:约400mm X 600mm X 70mm的长方形金属盘、拌和用平头小铲等。
2.11脱模器。
2.12测定含水量用的铝盒、烘箱等其他用具。
2.13游标卡尺。
3试验准备3.1将具有代表性的风干试料用木锤捣碎或用木碾碾碎。
土团均应破碎到能通过4. 75mm的筛孔。
但应注意不使粒料的单个颗粒破碎或不使其破碎程度超过施工中拌和机械的破碎率。
3.2如试料是细粒土，将已破碎的具有代表性的土过4. 75mm筛备用（用甲法或乙法做试验)。
3.3如试料中含有粒径大于 4. 75mm的颗粒，贝(J先将试料过19mm筛;如存留在19mm 筛上的颗粒的含量不超过10%，则过26.5mm筛，留作备用（用甲法或乙法做试验）。
3.4如试料中粒径大于19mm的颗粒含量超过10%，则将试料过37. 5mm筛;如果存留在37. 5mm筛上的颗粒的含量不超过10%，则过53mm的筛备用（用丙法试验）。
土工和无机结合料稳定材料试验检测
物理风化只改变岩石颗粒的大小和形 状，不改变颗粒的成分。物理风化后形 成的碎块与氧气 二氧化碳和水接触，经 过化学变化，变成更细的颗粒并且成分 也发生改变，产生与原来岩石成分不同 的矿物，这个过程叫做化学风化。
在此基础上，加之生物活动的参与， 从而产生有机质的积聚，经过这些风化 作用所形成的矿物颗粒堆积在一起，其 间贯穿着孔隙，孔隙间存在着水和空气。 这种松散的固体颗粒（有时还会含有有 机质） 水和气体的集合体即是土。
公路土工和 无机结合料稳定材料
试验检测培训
第一部分
主要内容
土工
一、 土的概述 二、 颗粒分析（颗粒级配）试验 三、 界限含水率试验 四、 击实(最佳含水率、最大干密度)试验 五、 土的承载比（CBR)试验
第二部分 无机结合料稳定材料
一、 无机结合料稳定材料击实试验 二、 无侧限抗压强度试验 三、 水泥（石灰）剂量
第一部分：土工
《公路土工试验规程》（JTG E40-2007)
一、土的概述
1、 土的形成
土是由地壳表面的岩石经过物理风化 化学风 化和生物风化作用之后的产物。
岩石暴露在大气中，受到温度变化的 影响，体积经常发生膨胀和收缩，不均 匀的膨胀和收缩使之产生裂缝，同时长 期经受风 霜 雨和雪的侵蚀以及动植物的 破坏，逐渐由整块岩石崩解成大小不等 和形状不同的碎块，这个过程叫物理风 化。
2、土的三相组成
•
土由固体土粒、液体水和气体三相组成。
在本模块中，学生将学习算法初步、统计、概率的基础知识。1．算法是数学及其应用的重要组成部分，是计算科学的重要基础。随着现代信息技术 飞速发展，算法在科学技术、社会发展中发挥着越来越大的作用，并日益融入社会生活的许多方面，算法思想已经成为现代人应具备的一种数学素 养。中学数学中的算法内容和其他内容是密切联系在一起的，比如线性方程组的求解、数列的求和等。具体来说，需要通过模仿、操作、探索，学 习设计程序框图表达解决问题的过程，体会算法的基本思想和含义，理解算法的基本结构和基本算法语句，并了解中国古代数学中的算法。在本教 科书中，首先通过实例明确了算法的含义，然后结合具体算法介绍了算法的三种基本结构：顺序、条件和循环，以及基本的算法语句，最后集中介 绍了辗转相除法与更相减损术、秦九韶算法、排序、进位制等典型的几个算法问题，力求表现算法的思想，培养学生的算法意识。2．现代社会是信 息化的社会，人们面临形形色色的问题，把问题用数量化的形式表示，是利用数学工具解决问题的基础。对于数量化表示的问题，需要收集数据、 分析数据、解答问题。统计学是研究如何合理收集、整理、分析数据的学科，它可以为人们制定决策提供依据。本教科书主要介绍最基本的获取样 本数据的方法，以及几种从样本数据中提取信息的统计方法，其中包括用样本估计总体分布及数字特征和线性回归等内容。本教科书介绍的统计内 容是在义务教育阶段有关抽样调查知识的基础上展开的，侧重点放在了介绍获得高质量样本的方法、方便样本的缺点以及随机样本的简单性质上。 教科书首先通过大量的日常生活中的统计数据，通过边框的问题和探究栏目引导学生思考用样本估计总体的必要性，以及样本的代表性问题。为强 化样本代表性的重要性，教科书通过一个著名的预测结果出错的案例，使学生体会抽样不是简单的从总体中取出几个个体的问题，它关系到最后的 统计分析结果是否可靠。然后，通过生动有趣的实例引进了随机样本的概念。通过实际问题情景引入系统抽样、分层抽样方法，介绍了简单随机抽 样方法。最后，通过探究的方式，引导学生总结三种随机抽样方法的优缺点。3．随机现象在日常生活中随处可见，概率是研究随机现象规律的学科， 它为人们认识客观世界提供了重要的思维模式和解决问题的模型，同时为统计学的发展提供了理论基础。因此，统计与概率的基础知识已经成为一 个未来公民的必备常识。在本模块中，学生将在义务教育阶段学习统计与概率的基础上，结合具体实例，学习概率的某些基本性质和简单的概率模 型，加深对随机现象的理解，能通过实验、计算器（机）模拟估计简单随机事件发生的概率。教科书首先通过具体实例给出了随机事件的定义，通 过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频数和频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统 计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近，从而给出概率的统计定义。概率的意义是本 章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转盘游戏引入几何概型。分别介绍了用计算 器和计算机中的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的方法估计随机事件的概率、估计圆周率的值、近似计算不规则图 形的面积等。教科书首先通过具体实例给出了随机事件的定义，通过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频数和 频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率 稳定在某个常数附近，从而给出概率的统计定义。概率的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验， 引入古典概型，通过转盘游戏引入几何概型。分别介绍了用计算器和计算机中的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的 方法估计随机事件的概率、估计圆周率的值、近似计算不规则图形的面积等。砂浆：由胶凝材料、细骨料和水按适当比例配制而成，是建筑工程用 量大而广的一种材料。水泥：凡细磨材料，加入适量水后可制成塑性浆体, 既能在空气中硬化，又能在水中硬化，并能将砂、石等材料牢固地胶结 在一起的水硬性胶凝材料，通称水泥。水泥体积安定性：是指水泥在硬化过程中，体积变化是否均匀的性能，简称安定性。水泥安定性不良，会导 致构件产生膨胀性裂
