含水量试验记录表 试土表1-3
《土力学》界限含水率试验(液塑限联合测定试验)
《土力学》界限含水率试验（液塑限联合测定试验）土的界限含水量与土的机械组成、矿物成分、活动性、吸附水的表面电荷强度以及颗粒比面积有关，所以根据界限含水量可以反映土的某些物理特性。
一．试验原理用联合测定仪测定土在不同含水量时圆锥入土的深度，根据含水量和对应的入土深度之间的关系在双对数坐标纸上绘出直线。
在直线上查得圆锥入土深度为20mm时的相应含水量为液限ω，然后根据Lω—p h曲线，查出塑限时入土深度p h，L求出塑限ω。
P二．适用范围测定土的液限和塑限是为了划分土类、计算天然稠度、塑性指数、液性指数，以供公路工程设计和施工之用。
本试验适用于粒径不大于0.5mm，有机质含量不大于试样总质量5%的土。
三．仪器设备1．LP-100型液塑限联合测定仪，锥质量100g，锥角30°。
2．盛土杯：直径5cm，深4～5cm。
3．天平：称量200g，感量0.01g。
4．其他：筛（孔径0.5 mm），调土刀，调土皿，铝盒，研钵（附带橡皮头的研杵或橡皮板，木碾），烘箱、干燥器，吸管，凡士林，蒸馏水等。
四．试验步骤1．取具有代表性的天然含水量或风干土样进行试验。
土中若含有大于0.5mm 的土粒或杂物时，应将风干土用带橡皮头的研杵研碎，过0.5mm筛。
2．取0.5mm筛下的代表性土样200g左右，分开放入三个盛土皿中，加入不同数量的蒸馏水，土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态（b点）。
用调土刀调匀，盖上湿布，放置18小时以上。
测定a点的锥入深度应为20（±0.2）mm，测定c点的锥入深度时粘性土应控制在5mm以下，而对于砂类土，测定c点的锥入深度可大于5mm。
3．将制备好的土样充分搅拌均匀，分层装入土杯，用力压密使空气逸出。
对于较干的土样，应先充分揉搓，用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
4．在圆锥仪锥尖上涂少许凡士林，将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，然后按动落锥开关，测记经过5s锥的入土深度h1。
土的回弹模量试验记录表(强度仪法)
页，共1
页
土的回弹模量试验记录表（强度仪法）
试验室名称： 工程部位/用途 试验依据 样品描述 试验条件 主要仪器设备 及编号 最大干密度 (g/cm3) 单位 加载 压力 级数 (kPa) 1 2 3 4 5 6 7 8 单 位 压 力 与 回 弹 变 形 ( p l 关 系 曲 线 ) 砝码重量 (N) /压力计读 数 (0.01mm) 最佳含水量 量表读数(0.1mm) 回弹变形(0.1mm) 加载 左 右 平均 左 卸载 右 平均 读 样品名称 试验日期 /
JJ0108
设计回弹模量(kPa)
原点修正值(0.1mm)
试件回弹模量(kPa)
备
注:
试验：
复核：
日期：
年
月
日
第 1
页，共1
页
仪法）
JJ0108
： /
回弹 模量 (kPa)
设计回弹模量(kPa)
原点修正值(0.1mm)
试件回弹模量(kPa)
年
月
日
土力学试验指导书(2012)

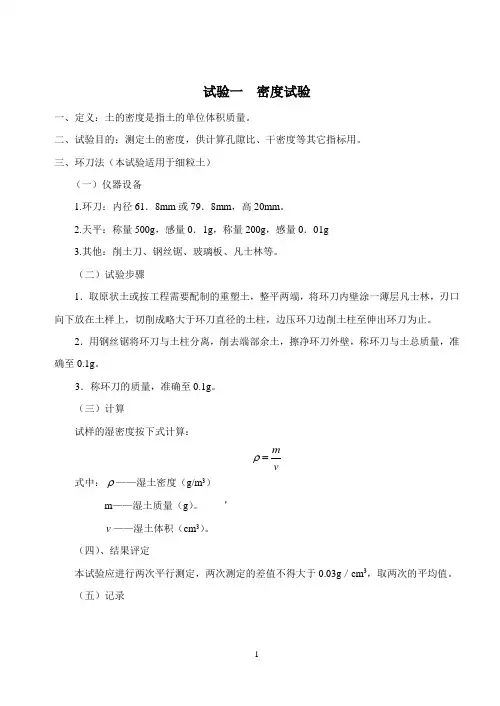

试验一密度试验一、定义：土的密度是指土的单位体积质量。
二、试验目的：测定土的密度，供计算孔隙比、干密度等其它指标用。
三、环刀法（本试验适用于细粒土）（一）仪器设备1.环刀：内径61．8mm或79．8mm，高20mm。
2.天平：称量500g，感量0．1g，称量200g，感量0．01g3.其他：削土刀、钢丝锯、玻璃板、凡士林等。
（二）试验步骤1．取原状土或按工程需要配制的重塑土，整平两端，将环刀内壁涂一薄层凡士林，刃口向下放在土样上，切削成略大于环刀直径的土柱，边压环刀边削土柱至伸出环刀为止。
2．用钢丝锯将环刀与土柱分离，削去端部余土，擦净环刀外壁，称环刀与土总质量，准确至0.1g。
3．称环刀的质量，准确至0.1g。
（三）计算试样的湿密度按下式计算：mρ=v式中：ρ——湿土密度（g/m3）m——湿土质量（g）。
’v——湿土体积（cm3）。
（四）、结果评定本试验应进行两次平行测定，两次测定的差值不得大于0.03g／cm3，取两次的平均值。
（五）记录密度试验记录表（环刀法）试验二含水量试验一、定义：土的含水量是指土在105～110℃温度下烘至质量不变时所失去的水分质量与干土质量的比值，以百分数表示。
二、试验目的：是测定土的含水量，用以计算土的其它指标。
三、烘干法（一）仪器设备1．电热烘箱：应能控制温度105℃～110℃。
2．天平：称量200g，感量0.01g。
3．称量盒等。
（二）试验步骤1．取具有代表性土样15～30g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0．01g。
2．打开盒盖，将盒置于烘箱内，在105℃～110℃的恒温下烘至恒量。
烘干时间对黏土、粉土不得少于8h ，对砂土不得少于6h ，对含有机质超过干土质量5％的土，应将温度控制在65℃～70℃的恒温下烘至恒量。
3．将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称量，准确至0．01g 。
（三）计算试样的含水量按下式计算 %10010⨯⎪⎪⎭⎫⎝⎛-=d m m w式中：m ——湿土质量(g)； m d ——干土质量(g)； （四）结果评定本试验必须对2个试样进行平行测定，测定差值：当含水量小于40％时为1％；当含水量等于、大于40％时为2％。
矿粉试验检测记录表(含水率、密度、筛分、液塑限)
第1页，共4页 JJ0102a
试验室名称：
记录编号：
用途
沥青面层
任务编号
/
试验依据
JTG E40-2007(T0118-2007)
样品编号
样品描述 试验条件
干燥、无结团
样品名称 试验日期
矿粉
主要仪器设备 及编号
液塑限联合测定仪(HX-GM-17-039)、电子天平(HX-GM-17-033)、烘箱(HX-GM-17-045)
10 15 20
30
含 水 量 W%
40 50 60 70
干土质量 (g)
52.8
52.2
52.6
53.3
52.0
53.6
液限(%)=
17.1
含水率 (%)
16.8 17.4 13.3 13.0 9.7 10.0
塑限(%)=
平均含水率 (%)
备 注:
17.1
13.2
9.9
塑性指数 =
13.3
3
锥入深度与含水率(h -w )关系图
h1 (mm)
20.3
9.9
4.1
入土 深度
h2 (mm)
19.8
10.1
4.0
1/2(h1+h2)
20.1
10.0
4.1
(mm)
盒号
13 14 15 16 17 18
盒质量(g) 84.69 88.39 86.95 83.03 87.47 86.64
30
锥
入 20
深对
数
度坐
标 10
h9
8 (m m )
7 6

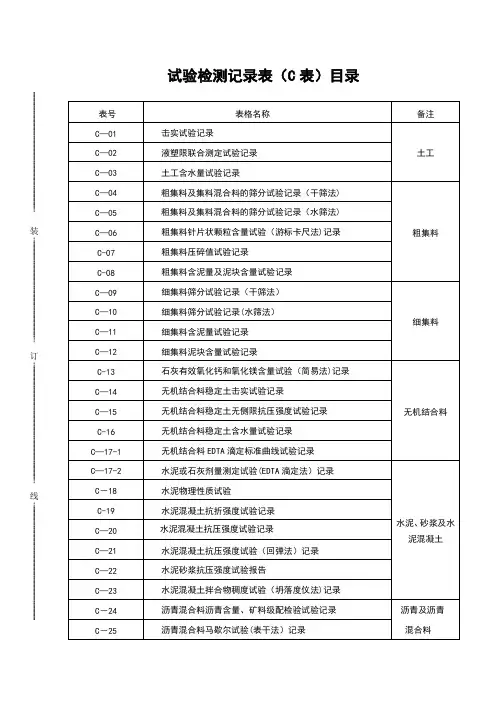

试验检测记录表(C表)62张
C—01击实试验记录监理单位：编号：C—02 液塑限联合测定试验承包单位：合同号:C-03 土工含水量试验记录承包单位:合同号：C-04 粗集料及集料混合料的筛分试验记录(干筛法）Array承包单位：合同号：监理单位: 编号：C—05粗集料及集料混合料的筛分试验记录（水筛法）Array承包单位：合同号：监理单位: 编号：C—06 粗集料针片状颗粒含量试验（游标卡尺法）记录承包单位：合同号:C—07 粗集料压碎值试验记录Array承包单位：合同号：监理单位: 编号:C-08 粗集料含泥量及泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C-09细集料筛分试验记录（干筛法）Array承包单位：合同号：监理单位: 编号：C-10 细集料筛分试验记录（水筛法) Array承包单位：合同号：监理单位: 编号：C-11 细集料含泥量试验记录Array承包单位: 合同号:监理单位：编号：C—12细集料泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C—13 石灰有效氧化钙和氧化镁含量试验（简易法)记录监理单位：编号：C—14 无机结合料稳定土击实试验记录承包单位:合同号：C-15 无机结合料稳定土无侧限抗压强度试验记录承包单位：合同号：C—16 无机结合料稳定土含水量试验记录承包单位：合同号：C—17—1 无机结合料EDTA滴定标准曲线试验记录Array承包单位：合同号：监理单位：编号：C-17-2 水泥或石灰剂量测定试验（EDTA滴定法）记录承包单位:合同号:C—18水泥物理性质试验承包单位：合同号：C-19 水泥混凝土抗折强度试验记录承包单位：合同号:C—20 水泥混凝土抗压强度试验记录承包单位：合同号:C—21 水泥混凝土抗压强度试验（回弹法）记录Array承包单位: 合同号：监理单位: 编号：C—22 水泥砂浆抗压强度试验报告承包单位：合同号：C-23 水泥混凝土拌合物稠度试验(坍落度仪法）记录承包单位：合同号:C—24 沥青混合料沥青含量、矿料级配检验试验记录承包单位：合同号：C—25沥青混合料马歇尔试验（表干法）记录承包单位：合同号：C—26 沥青物理性质试验记录承包单位：合同号：C-27压实度试验（灌砂法）记录Array承包单位：林州市二建建筑工程有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号:C—28压实度试验（核子仪法）记录承包单位：合同号：监理单位：编号：C—29 压实度（环刀法）试验记录承包单位：济源市交通能源工程有限公司合同号：03C—30填砂砾(石）路堤压实沉降量记录表Array承包商: 合同号：注：沉降量控制在5mm以内，若大于5mm需继续碾压，并测定沉降量直至符合要求为止.C—31 地基承载力检测（贯入试验）记录Array承包单位:济源市交通能源工程有限公司合同号:03C-32 钻孔桩泥浆比重试验记录Array承包单位: 合同号：监理单位: 编号：C—33 路面构造深度试验（手工铺砂法）记录Array承包单位：合同号：监理单位：编号：C—34路面渗水系数试验记录Array承包单位: 合同号：监理单位：编号:C—35路面磨擦系数检测表监理单位：编号：C—36沥青混凝土路面面层摊铺检测表承包单位: 合同号:C—37沥青混凝土路面面层压实度检测表承包单位：合同号：C-38 平整度检测表承包单位：林州市二建建筑工程有限公司合同号：C-39宽度检测表承包单位：林州市二建建筑工程有限公司合同号：C-40厚度检测表承包单位：山西纵横路桥工程有限公司合同号：01C—41 回弹弯沉检测表Array承包单位:高平市公路工程有限公司合同号：第二合同段C—42路基路面横坡检测表承包单位：高平市公路工程有限公司合同号：第二合同段C-43路基边坡检测表Array承包单位：合同号：C—44 水泥混凝土面层相邻板高差检测表监理单位: 编号：C—45 水泥混凝土路面面层纵、横缝顺直度检测表监理单位：编号：。
《土力学》试验五击实试验
试验五击实试验一．试验目的和适用范围击实试验分轻型和重型两类。
小试筒适用于测定粒径不大于25mm的土，大试筒适用于测定粒径不大于38mm的土的最大干密度和相应的最佳含水量。
二．仪器设备1．标准击实仪、轻、重型试验方法和设备的主要参数应符合表1的规定。
表1击实试验方法类型试验方法类别锤底直径(cm)锤质量（kg）落高(cm)试筒尺寸层数每层击数击实功（kJ/m3）最大粒径(mm)内径（cm）高（cm）容积（cm3）轻型Ⅰ法Ⅰ.1Ⅰ.2552.52.530301015.212.7129972177332759598.2598.22040重型Ⅱ法Ⅱ.1Ⅱ.2554.54.545451015.212.71299721775327982687.02687.220402．烘箱及干燥器。
3．天平：感量0.01g。
4．台秤：称量10kg，感量5g。
5．圆孔筛：孔径38mm、25mm、19mm、5mm各一个。
6．拌和工具：400mm×600mm、深70mm的金属盘、土铲。
7．其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
三．试样本试验的试样制备分干土法和湿土法两种。
对一般土，干法制样和湿法制样所得击实结果有一定差异，对于具体试验应根据工程性质选择制备方法。
各方法可按表2准备试料。
表2试样用量使用方法类别试筒内径（cm）最大粒径（mm）试料用量（kg）干土法试样不重复使用b1015.22040至少5个试样,每个3至少5个试样,每个6湿土法试样不重复使用c1015.22040至少5个试样,每个3至少5个试样,每个61．干土法（土不重复使用）制样：按四分法至少准备5个试样，分别加入不同水分（按2%～3%含水量递增），拌匀后闷料一夜备用。
2．湿土法（土不重复使用）制样：对于高含水量土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水量的第一个土样，可立即用于击实试验。
其余几个试样，将土分成小土块，分别风干，使含水量按2%～3%递减。
土工检测试验(CBR、含水、筛分、击实)
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003
试验室名称：四川济通工程试验检测有限公司记录编号：JL-LD1-3-T170003。
土工试验原始记录
土工试验原始记录试验目的：通过土工试验，对土壤的物理力学性质进行初步测定，为土地利用和工程设计提供参考依据。
试验时间：2024年5月1日试验地点：实验室试验设备：1.土壤含水量测定仪2.杨氏模量仪3.压缩试验仪试验材料：1.取自实际工程现场的土壤样本2.砂子试验过程：1.土壤含水量测定1.取土样本约100g，放入烘箱中以100℃烘干至恒重。
2.取出烘干的土样本，冷却至室温。
3.称取烘干土样本的质量，记录为m14.将称取好的土样本置于密闭器中，加入一定量的甲苯。
5.震动4小时，使土壤充分饱和。
6.取出土样本，将多余的甲苯通过纸巾吸干。
7.称取饱和土样本的质量，记为m28.将土样本放入烘箱中以100℃烘干至恒重。
9.得到烘干后的土样本质量，记为m310.计算土壤含水量：w=(m2-m3)/(m3-m1)。
2.杨氏模量测定1.取一小块土样本，放入池中加水饱和。
2.用细砂填充钢管，在钢管的顶部和底部各放置一个负载传感器，上面负载传感器的负荷不超过500N。
3.通过读数器记录水平刚度随应力的变化。
4.根据杨氏模量的定义，计算杨氏模量。
3.压缩试验1.准备一个圆筒形土样，直径为5厘米，高度为10厘米。
2.在加重机上加载土样，使负荷为0.1MPa。
3.使用千斤顶继续加载土样，记录负荷和变形的关系。
4.根据结果绘制一条压缩曲线。
试验结果：1.土壤含水量：w=15%2.杨氏模量：E=5GPa3.压缩曲线如下：负荷（MPa），变形（mm）------------，-----------0.1，0.20.2，0.40.3，0.60.4，0.80.5，1.0结论：通过本次土工试验，我们初步测定了土壤的物理力学性质。
土壤含水量为15%，属于一定含水量下的标准土壤。
杨氏模量为5GPa，说明土壤的紧密度较高，具有较好的承载能力。
压缩试验中的曲线显示了土壤的压缩性能，随着负荷的增加，土壤的变形也在增加。
以上结果仅为本次试验的初步测定，仍需进一步的试验和分析，以得到更准确的土壤性能参数。
