全国各地中考物理试题分类汇编(150套)测电阻的变式
2019年中考物理试题分类汇编电阻的测量专题(word版含答案)
2019年中考物理试题分类汇编——电阻的测量专题1.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。
2.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。
要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（2）小明调节滑动变阻器的滑片P，当电流表如图丙所示时，其读数为A；并将在移动滑片P的过程中得到的多组电压表、电流表读数，绘成图丁所示的图象。
由图象得出电源的电压U= V和电阻R1的阻值R1= Ω；（3）小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为Ω。
3.（2019南京，28）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。
A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。
（2）图丙是能巧测R2阻值的实验电路图。
图中R为电阻箱，R0为定值电阻（阻值未知）。
要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；②将开关接b，调节，保持不变，记下；③则R2＝。
全国中考物理欧姆定律中考真题分类汇总含答案解析
一、初中物理欧姆定律的实际应用问题1．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，R X是滑动变阻器，滑动变阻器的滑片P与被测人头顶齐平。
闭合开关S，被测人身高越高，电流表、电压表示数都变大的电路是A．B．C．D．【答案】B【解析】【分析】【详解】A．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，则R X两端的电压变小，即电压表的示数变小， A不符合题意；B．两电阻串联，电压表测R0两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变小，总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知，R0两端的电压变大，即电压表的示数变大，B符合题意；C．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，根据串联电路中总电压等于各分电压之和可知，R X两端的电压变大，即电压表的示数变大，C不符合题意；D．两电阻串联，电压表测R X两端的电压，电流表测电路中的电流，身高越高时，R X接入电路的电阻变大，电路中的总电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，R0两端的电压变小，即电压表的示数变小，D不符合题意。
故选B。
2．如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。
小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知甲同学乙同学丙同学电流表读数I/A0.20.150.12电压表读数U/V23 3.6身高h/m 1.6A．电阻棒的总电阻是40 ΩB．甲的身高是1.7 m，丙的身高是1.5 m C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m【答案】AD【解析】【详解】由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：3V2240Ω0.15AURI=⨯=⨯=总，故A符合题意；BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为1112V=10Ω0.2AURI==，则电阻棒接入电路的长度为10cm，所以甲的身高是160cm-20cm+10cm=150cm=1.5m；丙测量身高时，变阻器接入电路的电阻为2223.6V=30Ω0.12AURI==，则电阻棒接入电路的长度为30cm ，所以丙的身高是160cm-20cm+30cm=170cm=1.7m ，故B 、C 不符合题意；D ．当滑片在a 点时，滑动变阻器全部接入电路，所以测量范围最大是160cm-20cm+40cm=180cm=1.8m ，当滑片在b 点时，滑动变阻器接入电路电阻为0，所以测量范围最小是160cm-20cm=140cm=1.4m ，即从理论上分析，该测量仪的身高测量范围是1.4～1.8m ，故D 符合题意。
2011年全国各地中考物理试题分类汇编——测电阻的变式
2011年测电阻的变式1.（11·福州）14．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是2.（11·漳州）15．如图所示的四种电路中，电阻R O已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是3.（11·北京）33．小明想利用一块电流表和阻值已知的电阻R0测量未知电阻R X的阻值。
小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。
（1）为了测出电阻R X的阻值，请你只添加两根导线完成图所示的实验电路的连接。
（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。
请你用I1、I2和R0表示R X。
R X = 。
4.（11·成都）B6．实验室备有下列器材：A．待测定值电阻R x：阻值在7~9Ω之间B．滑动变阻器：最大阻值500ΩC．滑动变阻器：最大阻值10ΩD．定值电阻R0：阻值10ΩE．电流表A：测量范围0~0.6A，0~3AF．电源E：电源电压U恒为4VG．单刀双掷开关（双向开关）S及导线若干5.为了较精确地测出待测电阻R x的电阻，小聪、小亮和小英共同设计了下图所示的电路。
（1）在他们设计的电路中，电流表的量程应选_______A，滑动变阻器应选_______（填器材前面的序号字母）。
（2）小亮设计的实验操作主要步骤是：Ⅰ．将开关掷向a，移动滑片P至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）；Ⅱ．将开关掷b，移动滑片P至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）；小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，正确的步骤Ⅱ应该是：将开关掷向b，___________________________________________。
中考物理2021-2023真题分项精编—电阻的测量(含答案解析)
中考物理2021-2023真题分项精编—电阻的测量（含答案解析）A．电压表示数变小，电流表示数变大，灯丝的电阻变小B．电压表示数变大，电流表示数变小，灯丝的电阻不变C．电压表示数变大，电流表示数变大，灯丝的电阻变大D．电压表示数变小，电流表示数变小，灯丝的电阻变大A．实验原理是P=UIA．只有①B．只有②C．只有②③D．只有②③④【答案】D④闭合S1，S接1，R x和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得R x电阻，，故④可行。
故选D。
二、多选题4．（2023·山东济南·统考中考真题）在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度D．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的【答案】AB【详解】A．小刚连接完电路的最后一根导线小灯泡就亮了，说明接完电路的最后一根导线，电流就构成了通路，这是因为他连接电路时开关是闭合的，故A正确；B．小强连接完电路闭合开关后小灯泡不亮，可能是电路出现断路，也可能是通过灯泡的电流太小，所以可能是滑动变阻器的阻值调到了最大，故B正确；C．要判断小灯泡是否正常发光，观察小灯泡亮度是无法准确判断的，需要在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压，故C错误；D．由于灯泡的阻值是不固定的，灯泡的电阻随温度的变化而变化，所以小丽发现小灯泡在不同电压下测得的电阻值均不相同，故D错误。
故选AB。
5．（2023·天津·统考中考真题）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R、开关和电流表，并引出两根导线到盒外。
2021年全国(150套)中考物理真题分类汇编：14 电路 电流 电压 电阻(完整版)

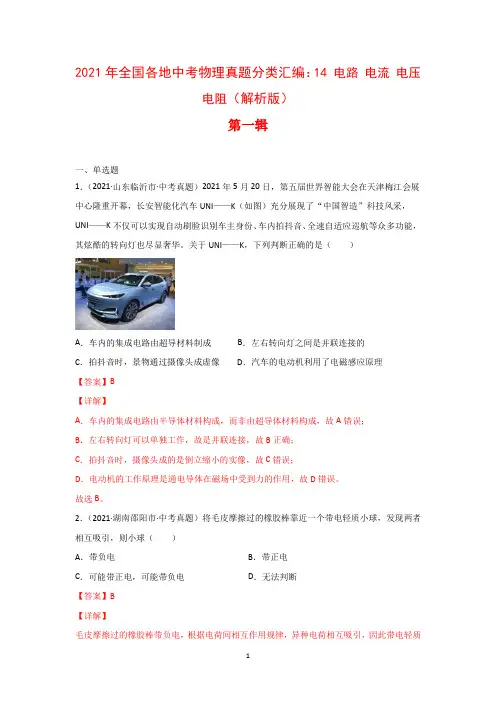

2021年全国各地中考物理真题分类汇编：14 电路电流电压电阻（解析版）第一辑一、单选题1．（2021·山东临沂市·中考真题）2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。
关于UNI——K，下列判断正确的是（）A．车内的集成电路由超导材料制成B．左右转向灯之间是并联连接的C．拍抖音时，景物通过摄像头成虚像D．汽车的电动机利用了电磁感应原理【答案】B【详解】A．车内的集成电路由半导体材料构成，而非由超导体材料构成，故A错误；B．左右转向灯可以单独工作，故是并联连接，故B正确；C．拍抖音时，摄像头成的是倒立缩小的实像，故C错误；D．电动机的工作原理是通电导体在磁场中受到力的作用，故D错误。
故选B。
2．（2021·湖南邵阳市·中考真题）将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（）A．带负电B．带正电C．可能带正电，可能带负电D．无法判断【答案】B【详解】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；故选B。
3．（2021·湖南邵阳市·中考真题）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（）A．电流B．电阻C．电功率D．功【答案】B【详解】A．电流的单位是安培，故A不符合题意；B．电阻的单位是欧姆，故B符合题意；C．电功率的单位是瓦特，故C不符合题意；D．功的单位是焦耳，故D不符合题意。
故选B。
4．（2021·新疆中考真题）下列电工用品中，通常情况下属于导体的是（）A．塑料管B．陶瓷球C．橡胶垫D．保险丝【答案】D【详解】A．导体是指那些容易导电的物体，不容易导电的叫绝缘体，塑料管不容易导电，是绝缘体，A不符合题意；B．陶瓷球不容易导电，是绝缘体，B不符合题意；C．橡胶垫不容易导电，是绝缘体，C不符合题意；D．保险丝通常选用电阻大，熔点低的金属材料制成，金属容易导电，故保险丝是导体，D 符合题意。
全国中考物理欧姆定律的综合中考真题分类汇总含答案

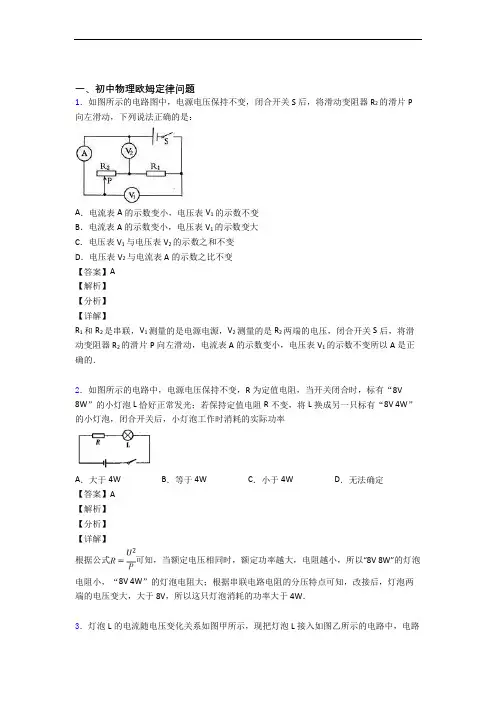

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
中考物理总复习《电阻的测量》专项测试卷(带有答案)
中考物理总复习《电阻的测量》专项测试卷(带有答案)学校:___________班级：___________姓名：___________考号：___________1．在“测定小灯泡的电阻”实验中,小雨同学用一个电压表,一个电流表,一个开关,电压为6V的电源,正常发光时电压为2.5V的小灯泡（正常发光时的电阻约为8Ω）和一个标有“20Ω 1.5A”的滑动变阻器.（1）连接电路时，开关必须．（2）请用笔画线代替导线,将图甲的实物电路连接完整(连线不得交叉).要求当滑动变阻器的滑片向左移动时,电流表示数减小 .（3）改变滑动变阻器的阻值,多次测量通过小灯泡的电流和他两端的电压,根据记录的数据,小雨画出了小灯泡电流随其两端电压变化的关系图象(如图乙),根据图象提供的信息,计算出小灯泡正常发光时的电阻约为,小灯泡灯泡的电流与灯两端电压不成正比的原因是 .2．在“测量小灯泡电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表，开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于（选填“A”或“B”）端；（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是（选填字母代号）；A．电流表短路B．小灯泡短路C．滑动变阻器断路（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为A，小灯泡正常发光时的电阻约为（结果保留一位小数）；-图像如图丙所示，（5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I U通过分析图像，写出一条你发现的结论：。
3．小明在“测量定值电阻的阻值”的实验中，已知电源电压保持不变，滑动变阻器的最大阻值为R。
（1）如图甲所示是他连接的实验电路，其中有一根导线连接错误。
请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线；（2）连接好电路，将滑片P移至最右端，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则被测电阻的阻值是Ω；（3）完成测量定值电阻实验后，小明还想测小灯泡的电阻，他经老师同意后，找来一个额定电压为“2.5V”小灯泡，老师要求他在原有器材中选择，不使用电流表，增加一个最大阻值为0R的滑动变阻器，于是小明设计了如图丙所示电路，测出了额定电压为“2.5V”小灯泡正常发光时的电阻，请补全下列步骤：R的滑片到最左端，再调节滑动变阻器R，直到电压表的①闭合开关S，先调节滑动变阻器示数为2.5V；R”或“R”）的滑片到最右端，读出此时电压表的示数为U；①接着调节滑动变阻器（填“R和已知量表示）。
全国各地中考模拟试卷物理分类：欧姆定律综合题汇编附答案
一、初中物理欧姆定律问题1．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
故选A。
2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。
