竣工总平面图的编绘
考点2：竣工图编绘与实测

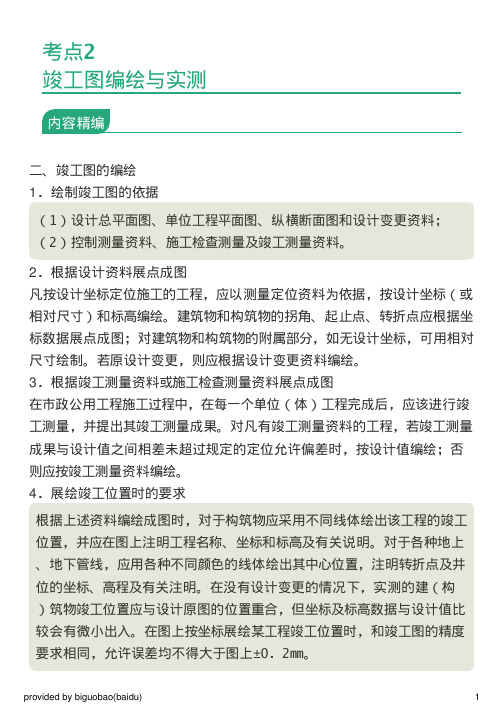

二、竣工图的编绘 1．绘制竣工图的依据 （1）设计总平面图、单位工程平面图、纵横断面图和设计变更资料； （2）控制测量资料、施工检查测量及竣工测量资料。 2．根据设计资料展点成图 凡按设计坐标定位施工的工程，应以测量定位资料为依据，按设计坐标（或 相对尺寸）和标高编绘。建筑物和构筑物的拐角、起止点、转折点应根据坐 标数据展点成图；对建筑物和构筑物的附属部分，如无设计坐标，可用相对 尺寸绘制。若原设计变更，则应根据设计变更资料编绘。 3．根据竣工测量资料或施工检查测量资料展点成图 在市政公用工程施工过程中，在每一个单位（体）工程完成后，应该进行竣 工测量，并提出其竣工测量成果。对凡有竣工测量资料的工程，若竣工测量 成果与设计值之间相差未超过规定的定位允许偏差时，按设计值编绘；否 则应按竣工测量资料编绘。 4．展绘竣工位置时的要求 根据上述资料编绘成图时，对于构筑物应采用不同线体绘出该工程的竣工 位置，并应在图上注明工程名称、坐标和标高及有关说明。对于各种地上 、地下管线，应用各种不同颜色的线体绘出其中心位置，注明转折点及井 位的坐标、高程及有关注明。在没有设计变更的情况下，实测的建（构 ）筑物竣工位置应与设计原图的位置重合，但坐标及标高数据与设计值比 较会有微小出入。在图上按坐标展绘某工程竣工位置时，和竣工图的精度 要求相同，允许误差均不得大于图上±0．2㎜。
测量学第13章建筑物变形观测和竣工总平面图编绘
（a）承重墙观测点 （b）基础上观测点 （c）永久性观测点
13.1沉降观测点形式
13.2.2沉降观测
精度要求及施测方法： 沉降观测是根据水准基点定期对建（构）筑物进行水准测量，测量出建筑物
上观测点的高程，计算其下沉量。观测精度要求和观测方法见表13.2。
表13.2沉降观测精度要求及观测方法
观测视线长度应小于50 m。为了提高精度，采取固定人员、固定仪器和固定 施测路线的“三固定”方法。
在B方向的偏距为
顶部中心相对底部中心的总偏距Δ 和体面斜度分别按式（13.1）和式（13.2
）求得。
图13.4圆形建筑倾斜观测
(2)倾斜仪观测法
倾斜仪有水准管式倾斜仪、气泡式倾斜仪和电子倾斜仪等。
气泡式倾斜仪由一个高灵敏度的气泡水准管e和一套精密的测微器组成（如 图13.5所示）。气泡水准管固定在架a上，a可绕c转动，a下装一弹簧片d，
程测量规范》，变形观测的等级划分及精度要求见表13.1。
表13.1变形测量的等级划分及精度要求
变形观测的内容有建（构）筑物的沉降观测、倾斜观测、水平位移观测、裂
缝观测和挠度观测等。
13.2建筑物沉降观测 建筑物沉降观测也称为垂直位移观测。
13.2.1水准基点及沉降观测点的布设
(1)水准基点的布设和要求 水准基点是垂直位移观测的基准，埋设深度至少在地下水位变化范围以下
图13.2沉降曲线
13.3建筑物倾斜观测
测定建筑物顶部相对底部或层间水平位移量，计算倾斜度、方向、速度。 13.3.1倾斜观测方法
倾斜观测可采用一般性投点法、倾斜仪观测法和激光铅垂仪法等。
(1)投点法 投点法是经纬仪的视准轴绕横轴旋转的竖直面原理将高层建筑物上的变形点
竣工总平面图编绘的方法和步骤
１ 竣工图和竣工总图的基本 内容 １ 工程竣工图的基本 内容 ． １ 凡在施工 中， 按图施工没有变更的 ， 可在新 的原施 工图上加 盖“ 竣工 图” 标志后 ， 为竣工 作 图； 无大变更 的， 可在新 的原施工图上加以修补 改充后 ， 加盖 “ 工图” 竣 标志作为竣工图 ； 变更较 多或不宜在原施工图修改 、 补充 的， 应重新绘制 与原施工 图统一图式的竣工图底图。 变更设计洽商记录的内容必须反映到竣工 图上 ， 如在图上反映确有 困难者 ， 则 须在竣 工 图中相应部位加文字说 明、 标注有关变更设计洽 商记录的编号 ， 并附该洽商记录的复印件。 ｌ 竣工总图的基本 内容 － ２ ｌ ． 总 平 面 图 ＿１ ２ 总平面图应绘 出地 面上的高层 和一般建筑 物、 构筑物 、 停车场 、 道路、 绿化树木等设施。 矩形 建（ 筑物 在对 角线 两端外墙轴线 交点处 ， 构） 应注 明二点坐标 ； 圆形建（ 筑物应注 明圆心坐标和 构） 接地处 的半径 。 所有建筑物都要注 明室内地坪标 高。 道路中线 的起终点与交点 ， 应注明标高、 坐标 及里程桩号，转弯处要注明曲线元素 专 半 角、 径、 曲线 长、 线长和矢高）路 面要注 明宽度及 切 ， 材料。 名贵树木要 注明树种并编号。此ｋ， ／ Ｎ量平 面和标高控制点的点位和有关数据 ， 均应详细注 明并附成果表 ， 以便备 用。 １ ． 、 ．２上 下水道 图。 ２ 上、 下水道图应绘出地面给水建（ 筑物和各种 构） 水处理设施 ， 如水源井 、 泵房、 水塔、 储水池 ， 地上 地下各种管径的给水管道与其附属设备， 如检查 井、 水表 、 消火栓等 。在管道的起终点与交叉点 ， 应注明坐标与标高、 管径与管材等。下水道应绘 出化粪池 、 检查井 、 雨水 口及各种排水管道等 ， 同 样都要 注明坐标 、 标高 、 管径及管材等。ｌ ． 动 －３ ２ 力管道 图。主要包括煤气管道 与热力管道 ， 均应 绘出构 筑物 、 检查井 、 管道起终点与交叉点 的坐
竣工测量与竣工总平面图的编绘及其附件
竣工测量与竣工总平面图的编绘及其附件
竣工总平面图是具有一定特点的大比例尺专用 图，一般常用1∶500的比例尺施测，有时允许用 1∶1 000或大于1∶500的比例尺来测量。总图一 般有若干附图和附件（详见11.5.4）。对于工业厂 区中的永久性建筑物和构筑物，如正规的生产车间、 仓库、办公楼、水塔、烟囱及生产设备装置等，必 须施测细部坐标及高程，并注明其结构类型。
1.2 竣工总平面图的编绘 1. 竣工总平面图编绘的内容
竣工总平面图反映场地的边界，表示出实地上现有的全部建筑 物和构筑物的平面位置及高程。它是工程项目的重要技术资料。竣 工总平面图的编绘包括室外实测和室内资料编绘两方面的内容。竣 工总平面图上应包括建筑方格网点、水准点、厂房、辅助设施、生 活福利设施、架空及地下管线、铁路等建筑物或构筑物的坐标和高 程，以及建筑场区内空地和未建区的地形。有关建筑物、构筑物的 符号应与设计图例相同，有关地形图的图例应使用国家规定的地形 图图式符号。
竣工测量与竣工总平面图的编绘及其附件
2. 竣工总平面图的编绘方法
编绘竣工总平面图 时，一般采用建筑坐标 系统。其坐标轴应与主 要建筑物平行或垂直， 图面大小主要考虑使用 与保管的方便。
竣工测量与竣工总平面图的编绘及其附件
（1）对于工业厂区，一般应从主厂区向外分幅，避免主要车间 被分幅切割，并要照顾生产系统的完整性，尽可能将其绘制在一幅图 纸上。如果线条过于密集而不醒目，则可采用分类编图，如综合竣工 总平面图、交通运输竣工总平面图和管线竣工总平面图等。
竣工测量与竣工总平面图的编绘及其附件
3. 实测竣工总平面图的编绘
由于施工的单位较多或工程多次转手，造 成竣工测量资料不全、图面不完整或与现场情 况不符时，需进行实地施测，绘出的平面图称 为实测竣工总平面图。实测竣工总平面图的编 绘方法如下：
竣工总平面图的编绘
竣工总平面图的编绘1 编绘竣工总平面图的意义工业与民用建筑工程是根据设计的总平面图进行施工。
但是，在施工过程中，可能由于设计时没有考虑到的原因而使设计的位置发生变更，因此工程的竣工位置不可能与设计位置完全一致。
此外，在工程竣工投产以后的经营过程中，为了顺利地进行维修，及时消除地下管线的故障，并考虑到将来建筑的改建或扩建准备充分的资料，一般应编绘竣工总平面图。
竣工总平面图及附属资料，也是考查和研究工程质量的依据之一。
编绘竣工总平面图，需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。
为此，在开始施工时即应有所考虑和安排。
2 编绘竣工总平面图的方法和步骤2-1 绘制前准备1．决定竣工总平面图的比例尺竣工总平面图的比例尺，应根据企业的规模大小和工程的密集程度参考下列规定：（1）小区内为1/500或1/1000；（2）小区外为1/1000~1/5000。
2．绘制竣工总平面图图底坐标方格网为了能长期保存竣工资料，竣工总平面图应采用质量较好的图纸。
聚酯薄膜是我国新近的化工产品，具有坚韧、透明、不易变形等特性，可用作图纸。
编绘竣工总平面图，首先要在图纸上精确地绘出坐标方格网。
一般使用杠规和比例尺来绘制。
坐标格网画好后，应即进行检查。
用直尺检查有关的交叉点是否在同一直线上；同时用比例直尺量出正方形的边长和对角线长，视其是否与应有的长度相等。
图廓之对角线绘制允许偏差为±1mm。
3．展绘控制点以图底上绘出的坐标方格网为依据，将施工控制网点按坐标展绘在图上。
展点对所邻近的方格而言，其允许偏差为±0.3mm。
4．展绘设计总平面图在编绘竣工总平面图之前，应根据坐标格网，先将设计总平面图的图面内容按其设计坐标，用铅笔展绘于图纸上，作为底图。
2-2 竣工总平面图的编绘1．绘制竣工总平面图的依据（1）设计总平面图、单位工程平面图、纵横断面图和设计变更资料；（2）定位测量资料、施工检查测量及竣工测量资料。
竣工总平面图的编绘
竣工总平面图的编绘一、编制竣工总平面图的目的工业与民用建筑工程是根据设计总平面图施工的。
在施工过程中，由于种种原因，使建（构）筑物竣工后的位置与原设计位置不完全一致，所以，需要编绘竣工总平面图。
编制竣工总平面图的目的一是为了全面反映竣工后的现状，二是为以后建（构）筑物的管理、维修、扩建、改建及事故处理提供依据，三是为工程验收提供依据。
竣工总平面图的编绘包括竣工测量和资料编绘两方面内容。
二、竣工测量建（构）筑物竣工验收时进行的测量工作，称为竣工测量。
在每一个单项工程完成后，必须由施工单位进行竣工测量，并提出该工程的竣工测量成果，作为编绘竣工总平面图的依据。
1．竣工测量的内容包括（1）工业厂房及一般建筑物测定各房角坐标、几何尺寸，各种管线进出口的位置和高程，室内地坪及房角标高，并附注房屋结构层数、面积和竣工时间。
（2）地下管线测定检修井、转折点、起终点的坐标，井盖、井底、沟槽和管顶等的高程，附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向。
（3）架空管线测定转折点、结点、交叉点和支点的坐标，支架间距、基础面标高等。
（4）交通线路测定线路起终点、转折点和交叉点的坐标，路面、人行道、绿化带界线等。
（5）特种构筑物测定沉淀池的外形和四角坐标、圆形构筑物的中心坐标，基础面标高，构筑物的高度或深度等。
2．竣工测量的方法与特点竣工测量的基本测量方法与地形测量相似，区别在于以下几点：（1）图根控制点的密度一般竣工测量图根控制点的密度，要大于地形测量图根控制点的密度。
（2）碎部点的实测地形测量一般采用视距测量的方法，测定碎部点的平面位置和高程；而竣工测量一般采用经纬仪测角、钢尺量距的极坐标法测定碎部点的平面位置，采用水准仪或经纬仪视线水平测定碎部点的高程；亦可用全站仪进行测绘。
（3）测量精度竣工测量的测量精度，要高于地形测量的测量精度。
地形测量的测量精度要求满足图解精度，而竣工测量的测量精度一般要满足解析精度，应精确至厘米。
(建筑施工手册)4施工测量(4-8 竣工总平面图的编绘;4-9 测量仪器的检验和校正)
4 施工测量4-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义工业与民用建筑工程是根据设计的总平面图进行施工。
但是，在施工过程中，可能由于设计时没有考虑到的原因而使设计的位置发生变更，因此工程的竣工位置不可能与设计位置完全一致。
此外，在工程竣工投产以后的经营过程中，为了顺利地进行维修，及时消除地下管线的故障，并考虑到将来建筑的改建或扩建准备充分的资料，一般应编绘竣工总平面图。
竣工总平面图及附属资料，也是考查和研究工程质量的依据之一。
编绘竣工总平面图，需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。
为此，在开始施工时即应有所考虑和安排。
4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备1．决定竣工总平面图的比例尺竣工总平面图的比例尺，应根据企业的规模大小和工程的密集程度参考下列规定：（1）小区内为1/500或1/1000；（2）小区外为1/1000~1/5000。
2．绘制竣工总平面图图底坐标方格网为了能长期保存竣工资料，竣工总平面图应采用质量较好的图纸。
聚酯薄膜是我国新近的化工产品，具有坚韧、透明、不易变形等特性，可用作图纸。
编绘竣工总平面图，首先要在图纸上精确地绘出坐标方格网。
一般使用杠规和比例尺来绘制。
坐标格网画好后，应即进行检查。
用直尺检查有关的交叉点是否在同一直线上；同时用比例直尺量出正方形的边长和对角线长，视其是否与应有的长度相等。
图廓之对角线绘制允许偏差为±1mm。
3．展绘控制点以图底上绘出的坐标方格网为依据，将施工控制网点按坐标展绘在图上。
展点对所邻近的方格而言，其允许偏差为±0.3mm。
4．展绘设计总平面图在编绘竣工总平面图之前，应根据坐标格网，先将设计总平面图的图面内容按其设计坐标，用铅笔展绘于图纸上，作为底图。
4-8-2-2 竣工总平面图的编绘1．绘制竣工总平面图的依据（1）设计总平面图、单位工程平面图、纵横断面图和设计变更资料；（2）定位测量资料、施工检查测量及竣工测量资料。
建筑变形测量与竣工总平面图的编绘
第一节 建筑变形测量的一般规定
(2)工作基点，应选在比较稳定且方便使用的位置。设立在 大型工程施工区域内的水平位移观测工作基点宜采用带有强 制归心装置的观测墩，垂直位移观测工作基点可采用钢管标。 对通视条件较好的小型工程，可不设立工作基点，在基准点 上直接测定变形观测点。 (3)变形观测点，应设立在能反映观测体变形特征的位置或 观测断面上，观测断面一般分为:关键断面、重要断面和一般 断面。需要时，还应埋设一定数量的应力、应变传感器。
上一页 下一页 返回
第二节 建筑物沉降观测
4.基坑回弹观测 (1)基坑回弹观测，应测定深埋大型基础在基坑开挖后，由 于卸除地基土自重而引起的基坑内外影响范围内相对于开挖 前的回弹量。 (2)回弹观测点位的布置，应按基坑形状及地质条件以最少 的点数能测出所需各纵横断面回弹量为原则进行。可利用回 弹变形的近似对称特性，按要求布点。 (3)回弹标志应埋入基坑底面以下20~30cm。
上一页 下一页 返回
第三节 建筑物位移观测
四、基坑壁侧向位移观测
(1)基坑壁侧向位移观测应测定基坑围护结构桩墙顶水平位 移和桩墙深层挠曲。 (2)当使用视准线法、测小角法、前方交会法或极坐标法测 定基坑壁侧向位移时，应符合规定。 (3)当采用测斜仪测定基坑壁侧向位移时，应符合规定。
上一页 下一页 返回
第三节 建筑物位移观测
二、建筑主体倾斜观测
(1)建筑主体倾斜观测应测定建筑顶部观测点相对于底部固 定点或上层相对于下层观测点的倾斜度、倾斜方向及倾斜速 率。刚性建筑的整体倾斜，可通过测量顶面或基础的差异沉 降来间接确定。 (2)主体倾斜观测点和测站点的布设应符合要求。
上一页 下一页 返回
第三节 建筑物位移观测
(3)位移观测的标志应根据不同建筑物的特点进行设计。标 志应牢固、适用、美观。若受条件限制或对于高耸建筑，也 可选定变形体上特征明显的塔尖、避雷针、圆柱(球)体边缘 等作为观测点。对于基坑等临时性结构或岩土体，标志应坚 固、耐用、便于保护。 (4)位移观测可根据现场作业条件和经济因素选用视准线法、 测角交会法或方向差交会法、极坐标法、激光准直法、投点 法、测小角法、测斜法、正倒垂线法、激光位移计自动测记 法、GPS法、激光扫描法或近景摄影测量法等方法观测。 (5)各类建筑物位移观测应根据相关规定及时提交相应的阶 段性成果和综合成果。
安徽省建造师协会整理竣工总平面图的编制
安徽省建造师协会整理竣工总平面图的编制1、竣工总平面图在竣工图中的地位和作用安徽省建造师协会提醒：根据国家有关文件规定建设项目实行总包制的，各分包单位负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编制的竣工图，总包单位在交工时应向建设单位提供总包范围内的各项完整，准确的竣工图，因此总包单位应负责绘制竣工总平面图。
竣工总平面图作为实际情况的真实反映，它不仅是为了给考察和评定工程质量提供依据，而且在建筑物投产后的管理、维修、扩建等过程中也是可靠的档案资料，安徽省建造师协会提醒：在实际应用中是单体工程竣工图无法代替的，如某小区建设中，由于没有做好竣工总平面图，在工程投入使用后，发现下水管被堵，污水漫溢，居民意见很大，后来在处理过程中难于准确判定问题所在位置，不能迅速修复。
所以，准确的竣工总平面图是竣工图的综合成果，是竣工图的精华。
2、编绘竣工总平面图的时间一个新建工矿企业和一个小区的建设放样过程，安徽省建造师协会认为主要有以下两种做法：(1)根据设计总平面图内的主要构筑物如道路、河道以及主要建筑物和主厂房、主体建筑来确定周围其它建筑物的位置。
这种情况下，由图纸变成实物，是依靠现有建构筑物的位置来测定其它建筑物的位置，放样定位本身的机动性较大，而这些局部的可变性对每一单体工程以及整个工程建设的功能影响不大，安徽省建造师协会认为对于日后的维修，改建，扩建其影响是不可忽略的。
因此安徽省建造师协会认为准确的竣工总平面图编绘工作必须严肃认真，准确完整，地上部分竣工总平面图的编绘应以工程全部竣工后，在场内布置控制测量网。
通过先室外实测，后室内整理编绘的方法为好，地下部分的竣工图必须在工程覆盖以前进行测量、编绘工作。
(2)由设计总平面图的控制导线网确定其各建构物的具体位置得场地，因此除了其设计未考虑到的因素所产生的变更以及其测量的系统误差外，相对来说其位置较准确。
它的最大的特点是因为有严格的控制导线网，因此安徽省建造师协会认为竣工总平面图不必等待工作全部完工后再编绘。
最新竣工图绘制编制要求
竣工图绘制编制要求竣工图绘制编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。
