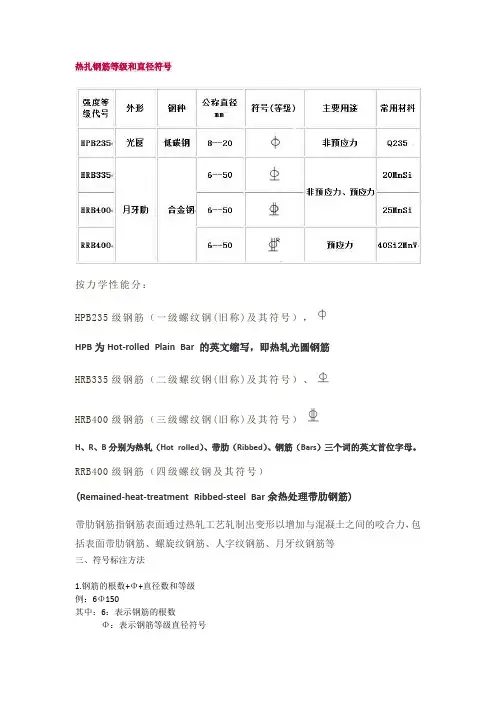

按力学性能分：HPB235级钢筋（一级螺纹钢（旧称）及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢（旧称）及其符号）、HRB400级钢筋（三级螺纹钢（旧称）及其符号）H、R、B分别为热轧（Hot rolled ）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
RRB400级钢筋（四级螺纹钢及其符号）（ Remained-heat-treatment Ribbed-steel Bar 余热处理带肋钢筋）带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1. 钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2. 标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8 间距为100 的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm ）3. 表示一个圆的直径的方法是：Φ加表示这个圆的字母。
如ΦO，ΦA，后面连接=。
如ΦO=9 厘米。
钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。
般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。
上图是部分常用的钢筋构件代号，例如板用B 表示，方法既简单又易记，在建筑工程中运用得十分广泛。
屋架用WJ表示，这种表示普通的热轧钢筋其牌号由HRB 和牌号的屈服点最小值构成。
H、R、B 分别为热轧（Hotrolled ）、带肋（Ribbed ）、钢筋（Bars ）三个词的英文首位字母。
热轧带肋钢筋分为HRB335 （老牌号为20MnSi ）、HRB400 （老牌号为20MnSiV 、20MnSiNb 、20Mnti ）、HRB500 三个牌号。
钢筋符号大全
钢筋符号大全一、箍筋表示方法
符号
含义
φ10@100/200(2)
表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
φ10@100/200(4)
表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
φ8@200(2)
表示箍筋为φ8，间距为200，双肢箍。
φ8@100(4)/150(2)
3Φ25，5Φ25
表示上部钢筋为3Φ25,下部钢筋为5Φ25。
钢筋符号大全三、梁上部钢筋表示方法：（标在梁上支座处）
符号
含义
2Φ20
表示两根Φ20的钢筋，通长布置，用于双肢箍。
2Φ22+（4Φ12）
表示2Φ22为通长，4φ12架立筋，用于六肢箍。
6Φ25 4/2
表示上部钢筋上排为4Φ25，下排为2Φ25。
表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
钢筋符号大全二、梁上主筋和梁下主筋同时表示方法
符号
含义
3Φ22，3Φ20
表示上部钢筋为3Φ22,下部钢筋为3Φ20。
2φ12，3Φ18
表示上部钢筋为2φ12,下部钢筋为3Φ18。
4Φ25，4Φ25
表示上部钢筋为4Φ25,下部钢筋为4Φ25。
钢筋符号大全五、梁下部钢筋表示方法：（标在梁的下部）
符号
含义
4Φ25
表示只有一排主筋，4Φ25全部伸入支座内。
6Φ25 2/4
表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
6Φ25（-2）/4
表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
工程中常见钢筋图钢筋符号大全
如何看钢筋图纸常用构件代号（部分）热扎钢筋等级和直径符号钢筋的标注梁上主筋和梁下主筋同时表示方法 ：二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12） 表示 2Φ22 为通长， 4φ 12 架立筋，用于六肢箍 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ25。
⑷ 2Φ22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀 布置。
梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12。
⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ14 ⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ22 ⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ18四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ 25。
⑶ 6Φ25 （ -2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座， 下排筋 4Φ 25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为 5 根。
2Φ25 伸入支座， 3Φ22，不伸入支座。
下排筋 5Φ25，通长布置。
一、箍筋表示方法：⑴ φ 10@100/200（2） 表示箍筋为 φ 10 ，加密区间距 100 ，非加密区间距200，全 为双肢箍。
⑵ φ 10@100/200（4） 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全 为四肢箍。
⑶ φ 8@200（2） 表示箍筋为 φ8，间距为 200，双肢箍。
⑷ φ 8@100（4）/150（2） 表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150 ， 双肢箍。
梁上主筋和梁下主筋同时表示方法⑴ 3Φ223Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20⑵2φ12， 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。
(完整版)钢筋符号
热扎钢筋等级和直径符号按力学性能分：HPB235级钢筋（一级螺纹钢(旧称)及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢(旧称)及其符号）、HRB400级钢筋（三级螺纹钢(旧称)及其符号）H、R、B分别为热轧（Hot rolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
RRB400级钢筋（四级螺纹钢及其符号）(Remained-heat-treatment Ribbed-steel Bar余热处理带肋钢筋)带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1.钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2.标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8间距为100的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm）3.表示一个圆的直径的方法是：Φ加表示这个圆的字母。
如ΦO，ΦA，后面连接=。
如ΦO=9厘米。
钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。
一般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。
上图是部分常用的钢筋构件代号，例如板用B表示，屋架用WJ表示，这种表示方法既简单又易记，在建筑工程中运用得十分广泛。
普通的热轧钢筋其牌号由HRB和牌号的屈服点最小值构成。
H、R、B分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
热轧带肋钢筋分为HRB335（老牌号为20MnSi）、HRB400（老牌号为20MnSiV、20MnSiNb、20Mnti）、HRB500三个牌号。
最全钢筋符号
最全钢筋符号，免费分享【1】标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径【2】标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1、梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
（需要注意的是此处表示间距不是用"＠"，而是用"－"。
）例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2、梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋符号大全
一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为 φ10 ，加密区间距 100，非加密区 间距 200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为 φ10 ，加密区间距 100，非加密区 间距 200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为 φ8，间距为 200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为 φ8，加密区间距 100，四肢箍， 非加密区间距 150，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22，3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部筋为 5Φ25。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12） 表示 2Φ22 为通长，4φ12 架立筋，用于六肢 箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ25，下排为 2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均 匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根 φ12。
精品资料
______________________________________________________________________________________________________________
钢筋符号大全最新版本
热扎钢筋等级和直径符号钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
钢筋符号大全个人总结
钢筋符号大全个人总结
以下是个人总结的钢筋符号大全：
1. 钢筋直径符号：采用数字表示，例如6代表6mm直径的钢筋。
2. 弯曲钢筋符号：弯曲钢筋通常使用弧线表示，弯曲的角度可以通过符号上的角度标识来表示。
3. 钢筋长度符号：长度可以通过符号上的线段表示，线段的长度可以用数字标识。
4. 钢筋间距符号：钢筋之间的间距可以通过符号上的平行线表示，线段的宽度可以用数字标识。
5. 钢筋弯曲位置符号：弯曲位置可以通过符号上的圆圈表示，圆圈的位置可以用数字标识。
6. 钢筋连接方式符号：钢筋的连接方式可以通过符号上的箭头表示，箭头的方向可以表示连接的方向。
7. 钢筋搭接长度符号：搭接长度通常用符号上的双箭头表示，箭头的长度可以用数字标识。
8. 钢筋箍筋符号：箍筋通常用符号上的平行线表示，线段的宽度和间距可以用数字标识。
9. 钢筋锚固符号：锚固通常用符号上的锚表示，锚的长度可以用数字标识。
10. 钢筋弯角符号：弯角可以通过符号上的角度标识来表示，通常使用符号“°”。
请注意，不同国家和地区可能对钢筋符号有所不同，以上只是一些常见的符号，具体的使用应根据当地的标准和规范来确定。
