2005定额 第九册《通风空调工程》说明
1_第七章 通风、空调工程工程量计算
(4)正插三通展开面积公式：
第二节 通风安装工程工程量计算
图7-15
圆管加弯三通
：
第二节 通风安装工程工程量计算
图7-16 矩形管三通 a)正断面三通 b)插管式三通 c)加弯三通 d)斜插变径三通
第二节 通风安装工程工程量计算
6.天圆地方管(如图7-17所示) H≥5D
图7-17 天圆地方管 a)正天圆地方管 b)偏心天圆地方管
第二节 通风安装工程工程量计算
2.圆形异径管、矩形异径管(大小头)
展开面积计算式如下：
3.圆形管和矩形管弯头(如图7-13所示)
图7-13
圆形管弯头
第二节 通风安装工程工程量计算
(1)圆形管弯头展开面积计算式： F圆＝Rθ D/180°（7⁃8） (2)矩形管弯头展开面积计算式： F矩=Rπ θ ·2(A+B)/180°（7⁃10） 4.圆形管三通(裤衩管,如图7-14所示)
第一节 定额概述(第九册)
8.室内噪声的测定 测量噪声的仪器为带频程分析仪的声级计。 八、与其他有关分册定额的关系 (1)本定额中的风机等设备，系指一般通风空调工程使用的设备，属通风空 调工程的均套用本定额。 (2)玻璃冷却塔安装、热泵机组、水泵等套用第一分册“机械设备”相应定
额。
(3)通风、空调的刷油、绝热、防腐蚀、套用第十一分册“刷油、防腐蚀、 绝热工程”相应定额。 (4)通风空调供回水管，套用第八分册“给排水、采暖、燃气工程”相应定 额。 (5)无损探伤，套用第五分册“静置设备与工艺金属结构制作安装工程”相 应定额。
第二节 通风安装工程工程量计算
图7-22 单、双、三层百叶风口 a)单层百叶风口 b)双层百叶风口 c)三层百叶风口
第二节 通风安装工程工程量计算

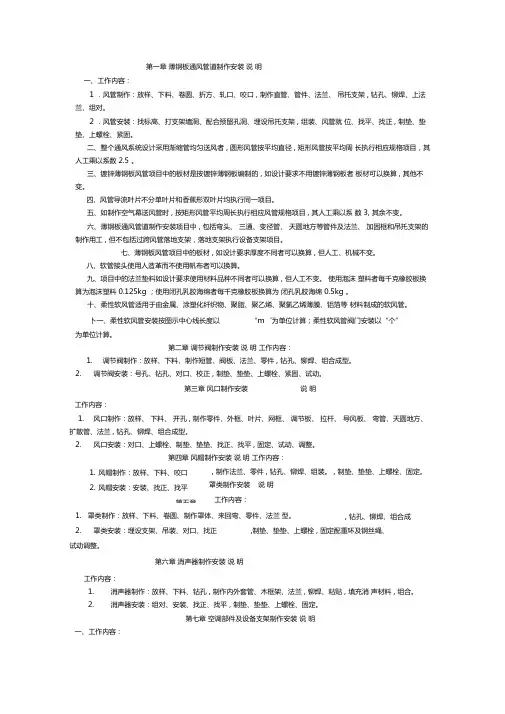

全国统一安装工程预算定额说明第九册
第一章 薄钢板通风管道制作安装 说 明一、工作内容：1 ．风管制作：放样、下料、卷圆、折方、轧口、咬口 , 制作直管、管件、法兰、 吊托支架 , 钻孔、铆焊、上法兰、组对。
2 ．风管安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架 , 组装、风管就 位、找平、找正 , 制垫、垫垫、上螺栓、紧固。
二、整个通风系统设计采用渐缩管均匀送风者 , 圆形风管按平均直径 , 矩形风管按平均周 长执行相应规格项目，其人工乘以系数 2.5 。
三、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的 , 如设计要求不用镀锌薄钢板者 板材可以换算 , 其他不变。
四、风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。
五、如制作空气幕送风管时 , 按矩形风管平均周长执行相应风管规格项目 , 其人工乘以系 数 3, 其余不变。
六、薄钢板通风管道制作安装项目中 , 包括弯头、 三通、变径管、 天圆地方等管件及法兰、 加固框和吊托支架的制作用工 , 但不包括过跨风管落地支架，落地支架执行设备支架项目。
七、薄钢板风管项目中的板材 , 如设计要求厚度不同者可以换算 , 但人工、机械不变。
八、软管接头使用人造革而不使用帆布者可以换算。
九、项目中的法兰垫料如设计要求使用材料品种不同者可以换算 , 但人工不变。
使用泡沫 塑料者每千克橡胶板换算为泡沫塑料 0.125kg ；使用闭孔乳胶海绵者每千克橡胶板换算为 闭孔乳胶海绵 0.5kg 。
十、柔性软风管适用于由金属、涂塑化纤织物、聚脂、聚乙烯、聚氯乙烯薄膜、铝箔等 材料制成的软风管。
卜一、柔性软风管安装按图示中心线长度以“m‘为单位计算；柔性软风管阀门安装以“个”为单位计算。
第二章 调节阀制作安装 说 明 工作内容： 1.调节阀制作：放样、下料、制作短管、阀板、法兰、零件 , 钻孔、铆焊、组合成型。
2. 调节阀安装：号孔、钻孔、对口、校正 , 制垫、垫垫、上螺栓、紧固、试动。
第三章 风口制作安装 说 明工作内容：1.风口制作：放样、 下料、 开孔 , 制作零件、外框、叶片、网框、 调节板、 拉杆、 导风板、 弯管、天圆地方、扩散管、法兰 , 钻孔、铆焊、组合成型。
定额站通风空调工程预算讲解
• 在识读过程中，按介质的流动方向 读，原理图、系统图、平面图相互结合 交叉阅读，能达到较好效果。
图5.1 某通风工程施工图之一
图5.2 某通风工程施工图之二
图5.3 某通风工程施工图之三
5.2 通风空调工程量计算
5.2.1 通风与空调系统组成
5.2.1.1 机械通风系统组成
• 通风是将室内被污染的空气直接或 经净化后排至室外，将室外新鲜空气补 充进室内，并保持室内的空气环境符合 卫生标准和生产工艺要求或人们的生活
5 通风与空调工程施工图预算
本章内容
5.1 通风与空调工程识图 5.2 通风空调工程量计算 5.3 通风空调施工图预算编制注
意问题
5.1 通风与空调工程识图
5.1.1 通风与空调工程识图
• 根据国家《暖通空调制图标准》 （GB/T50114—2000）的有关内容，对与 通风空调施工图相关的一些规定进行阐
•
• 风机盘管是半集中空调系统中的末 端装置，由风机、盘管、电动机、过滤 器、室温调节器、机箱等组成，具有安 装方便、规格化定型化生产、布置灵活、
• • 空气除湿方法有通风法、冷冻减湿
机减湿法、固体吸湿法、液体吸湿剂法。
• 除湿机除湿安装方便，简单易行。 常用的除湿机有冷冻除湿机，由压缩机、 膨胀阀、过滤器、温湿度控制仪表及传 感器组成。转轮式除湿机是干式除湿机 转轮上有固体吸湿剂氯化锂或硅胶材料。
• (3)
• 表示风管系统在空间位置上的情况， 并反映干管、支管、风口、阀门、风机 等的位置关系，还标有风管尺寸、标高。
• (4) • 一般反映空调制冷站制冷原理和冷
冻水、冷却水的工艺流程，使施工人员 对整个水系统或制冷工艺有全面了解。
• 原理图（即工艺流程图）可不按比 例绘制。
全国统一安装工程预算定额第九册通风空调工程 GYD-209-2000
总说明一、《全国统一安装工程预算定额》共分十二册，包括：第一册机械设备安装工程GYD－201－2000；第二册电气设备安装工程GYD－202－2000；第三册热力设备安装工程GYD－203－2000；第四册炉窑砌筑工程GYD－204－2000；第五册静置设备与工艺金属结构制作安装工程GYD－205－2000；第六册工业管道工程GYD－206－2000；第七册消防及安全防范设备安装工程GYD－207－2000；第八册给排水、采暖、燃气工程GYD－208－2000；第九册通风空调工程GYD－209－2000；第十册自动化控制仪表安装工程GYD－210－2000；第十一册刷油、防腐蚀、绝热工程GYD－211－2000；第十二册通信设备及线路工程GYD－212－2000（另行发布）。
二、《全国统一安装工程预算定额》（以下简称本定额）是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据；是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据；也是编制概算定额（指标）、投资估算的基础；也可作为制订企业定额和投标报价的基础。
三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。
四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。
五、本定额是按下列正常的施工条件进行编制的：1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。
2.安装工程和土建工程之间的交叉作业正常。
3.安装地点、建筑物、设备基础、预留孔洞等符合安装要求。
4.水、电供应均满足安装施工正常使用。
通风空调工程定额与计量
平面图
剖面图
系统图
2、工作任务要求
（1）按照2003年版《山东省安装工程消耗量定额》的有关内 容，计算工程量。 （2）套用《山东省安装工程价目表》（2011年版），计算直 接工程费。 （本题主材，只计算其消耗量，暂不计主材费）
通风与空调工程
（《山东省安装工程消耗量定额》第九册）
新知识点学习
（2）在洞库、暗室内安装，其定额人工、机械消耗量各增 加15％。
（3）高层建筑（指高度在6层或20m以上的工业与民用建筑） 增加费，可按下表规定计算（其中70％为人工费，其余为机械 费）：
（4）通风空调系统调整费可按系统工程人工费的13％计算，其 中人工工资占25％。 （5）本册中的措施性项目：脚手架塔拆费，按定额人工费的3 ％计算，其中人工工资占25％。
自通风
机械通风
自然通风
机械通风
二、什么是空调？
空调，是空气调节的简称。它是指对某一
房间和空间内的温度、湿度、空气流 动速度和洁净度（简称为“四 度”）等进行调节与控制，并提供足够量的
新鲜空气，为人们生活提供一个舒适的室内环 境或者为生产提供所要求的空间环境。
三、常用通风设备有哪些？
（一）通风管道 1、管道材质：薄钢板（铁皮）、塑料、玻璃 钢、铝制等
安装工程计量与计价（七）
通风空调工程定额与计量
课件制作人：济南工程职业技术学院
冯钢
上学期学过的内容回顾
安装工程定额的内容 安装工程定额计价模式下的取费程序 给排水工程的工程量计算与定额计价 采暖工程的的工程量计算与定额计价 消防工程的的工程量计算与定额计价 刷油绝热工程的的工程量计算与定额计价
四、通风空调工程量计算
（一）薄钢板通风管道制作安装（第九册定额第一章）

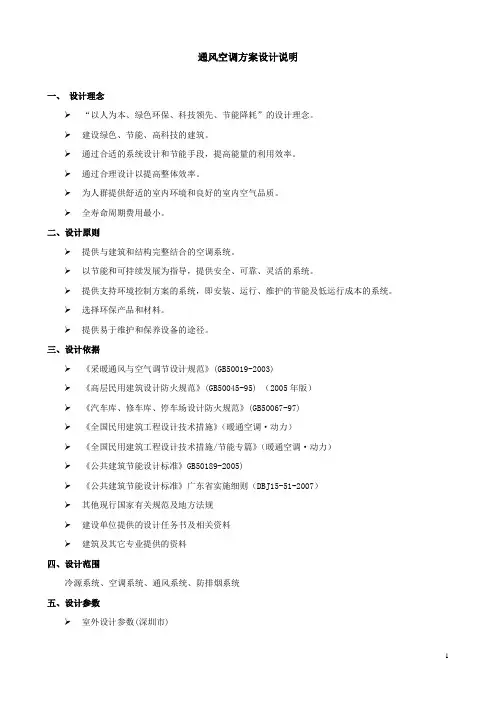

通风空调方案设计说明
通风空调方案设计说明一、设计理念➢“以人为本、绿色环保、科技领先、节能降耗”的设计理念。
➢建设绿色、节能、高科技的建筑。
➢通过合适的系统设计和节能手段，提高能量的利用效率。
➢通过合理设计以提高整体效率。
➢为人群提供舒适的室内环境和良好的室内空气品质。
➢全寿命周期费用最小。
二、设计原则➢提供与建筑和结构完整结合的空调系统。
➢以节能和可持续发展为指导，提供安全、可靠、灵活的系统。
➢提供支持环境控制方案的系统，即安装、运行、维护的节能及低运行成本的系统。
➢选择环保产品和材料。
➢提供易于维护和保养设备的途径。
三、设计依据➢《采暖通风与空气调节设计规范》(GB50019-2003)➢《高层民用建筑设计防火规范》(GB50045-95) （2005年版）➢《汽车库、修车库、停车场设计防火规范》(GB50067-97)➢《全国民用建筑工程设计技术措施》（暖通空调·动力）➢《全国民用建筑工程设计技术措施/节能专篇》（暖通空调·动力）➢《公共建筑节能设计标准》GB50189-2005)➢《公共建筑节能设计标准》广东省实施细则（DBJ15-51-2007）➢其他现行国家有关规范及地方法规➢建设单位提供的设计任务书及相关资料➢建筑及其它专业提供的资料四、设计范围冷源系统、空调系统、通风系统、防排烟系统五、设计参数➢室外设计参数(深圳市)➢室内设计参数➢通风设计参数卫生间 15次换气/小时排风设备用房 6次换气/小时送、排风变压器间 15次换气/小时送、排风配电间 8次换气/小时送、排风➢设计参数和管道设计标准1）围护结构参数：由于建筑热工参数尚未明确，因此参照《公共建筑节能设计标准》（GB50189-2005），负荷计算中围护结构热工参数暂按下表取值：2）3）六、中央制冷站设计本项目为具有银行总部机构特征的甲级写字楼，总建筑面积约为6.2万平方米。
地上部分采用中央空调系统。
采用安全、可靠、寿命长的电制冷作为冷源，选用环保型制冷剂例如R134a等。
通风空调定额说明
C.9 《通风空调工程》册说明一、《吉林省安装工程计价定额》（JLJD-AZ-2009）（以下简称本定额）适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。
二、本定额主要依据的标准、规范有：1.《建设工程工程量清单计价规范》（GB50500-2008）。
2.《采暧通风和空气调节设计规范》（GB50019-2003）。
3.《通风与空调工程施工及质量验收规范》（GB50243-2002）。
4.《暧通空调设计选用手册》。
5.《全国统一安装工程预算定额》（GYD-209-2000）。
6.《吉林省机械台班计价定额》（JLJD-JX-2009）。
7.《吉林省建设工程材料预算价格》（JLJD-CJ-2009）。
三、通风、空调的刷油、绝热、防腐蚀，执行C.14《刷油、防腐蚀、绝热工程》相应项目：1.薄钢板风管刷油按其工程量执行相应项目,仅外(或内)面刷油者，定额乘以系数1.2,内外均刷油者，定额乘以系数1.1(其法兰加固框、吊托支架已包括在此系数内)。
2.薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。
3.不包括在风管工程量内而单独列项的各种支架(不锈钢吊托支架除外)按其工程量执行相应项目。
4.薄钢板风管、部件以及单独列项的支架,其除锈不分锈蚀程度，一律按其第一遍刷油的工程量执行轻锈相应项目。
5.绝热保温材料不需粘结者,执行相应项目时需减去其中的粘结材料,人工乘以系数0.5。
6.风道及部件在加工厂预制的,其场外运输另行计算。
四、关于下列各项费用的规定：1.脚手架搭拆费按人工费的3%计算，其中人工工资占25%。
2.高层建筑增加费(指高度在6层或20m以上的工业与民用建筑)按下表计算(其中全部为人工3.超高增加费(指操作物高度距离楼地面6m以上的工程)按人工费的15%计算。
4.通风工程系统调整费按人工费的13%计算,其中人工工资占25%。
5.安装与生产同时进行增加的费用,按人工费的10%计算。
全国统一安装工程预算定额说明第九册
第一章薄钢板通风管道制作安装说明一、工作内容：1．风管制作：放样、下料、卷圆、折方、轧口、咬口,制作直管、管件、法兰、吊托支架,钻孔、铆焊、上法兰、组对。
2．风管安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架, 组装、风管就位、找平、找正,制垫、垫垫、上螺栓、紧固。
二、整个通风系统设计采用渐缩管均匀送风者,圆形风管按平均直径,矩形风管按平均周长执行相应规格项目，其人工乘以系数2.5。
三、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的,如设计要求不用镀锌薄钢板者,板材可以换算,其他不变。
四、风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。
五、如制作空气幕送风管时,按矩形风管平均周长执行相应风管规格项目,其人工乘以系数3,其余不变。
六、薄钢板通风管道制作安装项目中,包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工,但不包括过跨风管落地支架，落地支架执行设备支架项目。
七、薄钢板风管项目中的板材,如设计要求厚度不同者可以换算,但人工、机械不变。
八、软管接头使用人造革而不使用帆布者可以换算。
九、项目中的法兰垫料如设计要求使用材料品种不同者可以换算,但人工不变。
使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。
十、柔性软风管适用于由金属、涂塑化纤织物、聚脂、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
十一、柔性软风管安装按图示中心线长度以“m”为单位计算；柔性软风管阀门安装以“个”为单位计算。
第二章调节阀制作安装说明工作内容：1.调节阀制作：放样、下料、制作短管、阀板、法兰、零件,钻孔、铆焊、组合成型。
2.调节阀安装：号孔、钻孔、对口、校正,制垫、垫垫、上螺栓、紧固、试动。
第三章风口制作安装说明工作内容：1.风口制作：放样、下料、开孔,制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰,钻孔、铆焊、组合成型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九册《通风空调工程》说明一、第九册《通风空调工程》（以下不简称本定额）适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。
二、本定额主要依据的标准、规范有:1．《采暖通风和空气调节设计规范》GBJ19-87。
2．《通风与空调工程施工质量验收规范》GB50243-2002。
3．《暖通空调设计选用手册》。
4．《全国统一施工机械台班费用定额》（1998）。
5．《全国统一安装工程基础定额》。
6．《全国统一建筑安装劳动定额》（1988年）。
三、通风、空调的刷油、绝热、防腐蚀，执行第十一册《刷油、防腐蚀、绝热工程》相应定额：1．薄钢板风管刷油按工程量执行相应项目，仅外（或内）面刷油者，定额乘以系数1.2，内外匀刷油者，定额乘以系数1.1（其法兰加固框已包括在此系数内）。
2．薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。
3．各种风管吊托支架的除锈、刷油，应按其工程量执行第十一册相应项目。
4．绝热保温材料不需粘结者，执行相应项目时需减去其中的粘结材料，人工乘以系数0.5。
5．风道及部件在加工厂预制的，其场外运费另行计算。
四、关于下列各费用：1．脚手架搭拆费可参照人工费的3%计算，其中人工工资占25%。
2．高层建筑增加费（指高度在6层或20m 以上的工业与民用建筑）可参照下表计算：3．超高增加费（指操作物高度距离楼地面6m以上的工程）可参照人工费的15%计算。
4．系统调整费系统工程人工费的13%计算，其中人工资占25%。
5．安装与生产同时进行增加的费用，可参照人工费的10%计算。
6．在有害身体健康的环境中施工增加的费用，可参照人工费的10%计算。
五、本册项目中，调节阀、风口及各类消声器均按成品考虑第一章薄钢板通风管道制作安装一、工作内容：1．风管制作：放样、下料、卷圆、折方、轧口、咬口，制作直管、管件、法兰，钻孔、铆焊、上法兰、组对。
2．风管安装：找标高、配合预留孔洞，组装、风管就位、找平、找正，制垫、垫垫、上螺栓、紧固。
二、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相就规格项目，其人工乘以系数2.5。
三、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。
四、风管导流叶片不分单叶片和香蕉双叶片均执行同一项目。
五、如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3，其余不变。
六、薄钢板风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框的制作用工。
七、薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，人工、机械不变。
八、法兰垫料如使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。
九、柔性软风管适用于由金属、涂塑化纤织物、聚脂、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
十、柔性软风管安装按图示中心线长度以“m”为单位计算；柔性软风管阀门安装以“个”为单位计算。
十一、各种通风管道安装项目中，未包括支（吊）架的制作安装，就参照相应项目另行计算。
第二章调节阀安装工作内容：调节阀安装：产品质量验收、号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。
第三章风口安装工作内容：风口安装：产品质量验收、对口、上螺栓、制垫、垫垫、找正、找平、固定、试动、调整。
第四章风帽制作安装工作内容：1．风帽制作：放样、下料、咬口，制作法兰、零件，钻孔、铆焊、组装。
2．风帽安装：安装、找正、找平、制垫、垫垫、上螺栓、固定第五章罩类制作安装工作内容：1．罩类制作：放样、下料、圈圆，制作罩体、来回弯、零件、法兰，钻孔、铆焊、组合成型。
2．罩类安装：埋设支架、吊装、对口、找正，制垫、垫垫、上螺栓，固定配重环及钢丝绳、试动调整。
第六章消声器安装工作内容：1．消声器安装：产品质量验收、组对、安装、找正、找平，制垫、垫垫、上螺栓、固定。
2．消声器安装中发生的支（吊）架，制作安装可执行：“通风管道支吊架”项目。
3．微穿孔板消声器安装参照阻抗复合式消声器项目。
第七章通风管道支(吊)架及设备支架制作安装一、工作内容：设备支架及通风管道支（吊）架：（1）制作：放样、下料、调直、钻孔、焊接、成型；（2）安装：测位、上螺栓、固定、打洞、埋支架；二、清洗槽、浸油槽、凉干架、LWP滤尘器支架制作安装执行设备支架项目。
三、风机减震台座执行设备支架项目，定额中不包括减震器用量，应依设计图纸按实计算。
四、风管支吊架采用木垫式，则每10m2风管增加要条0.004m3。
第八章通风空调设备安装一、工作内容：1．开箱检查设备、附件、底座螺栓。
2．吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子。
二、通风机安装项目内包括电动机安装，其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机安装。
三、设备安装项目中包括地脚螺栓安装，材料另行计算。
四、诱导器安装执行风机盘管安装项目。
五、风机盘管的配管执行第八册《给排水、采暖、燃气工程》相应项目。
第九章净化通风管道及部件制作安装一、工作内容：1．风管制作：放样、下料、折方、轧口、咬口，制作直管、管件、法兰，钻孔、铆焊、上法兰、组对，口缝外表面涂密封胶，风管内表面清洗、风管两端封口。
2．风管安装：找标高、找平、找正、配合预留孔洞、风管就位、组装、制垫、垫垫、上螺栓、紧固，风管内表面清洗、管口封闭、法兰口涂密封胶。
3．部件制作：放样、下料、零件、法兰、预留预埋，钻孔、铆焊、制作、组装、擦洗。
4．部件安装：测位、找平、找正、制垫、垫垫、上螺栓、清洗。
5．高、中、低效过滤器，净化工作台，风淋室安装：开箱、检查、配合钻孔、垫垫、口缝涂密封胶、试装、正式安装。
二、净化通风管道制作安装项目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框。
三、净化风管项目中的板材，如设计厚度不同者进行换算。
四、圆形风管执行本章矩形风管相应项目。
五、风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶1.5kg和人工0.37工日。
六、过滤器安装项目中包括试装。
七、风管及部件项目中，型钢未包括镀锌费。
八、铝制孔板风口如需电化处理时，另加电化费。
九、低效过滤器指：M-A型、WL型、LWP型等系列。
中效过滤器指：ZKL型、YB型、M型、ZX-1型等系列。
高效过滤器指：GB型、GS型、JX-20型等系列。
净化工作台指：XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ 型、TJ型、CJ型等系列。
十、洁净室安装以重量计算，执行第八章“分段组装式空调器安装”项目。
十一、本章定额按空气洁净度100000级编制。
第十章不锈钢板通风管道及部件制作安装一、工作内容：1．不锈钢风管制作：放样、下料、卷圆、折方，制作管件、组对焊接、试漏、清洗焊口。
2．不锈钢风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
3．部件制作：下料、平料、开孔、钻孔，组对、铆焊、攻丝、清洗焊口、组装固定，试动、短管、零件、试漏。
4．部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
二、矩形风管执行本章圆形风管相应项目。
三、不锈钢吊托支架执行本章相应项目。
四、风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。
五、风管制作安装项目是包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。
六、风管项目中的板材如设计要求厚度不同可以换算，人工、机械不变。
第十一章铝板通风管道及部件制作安装一、工作内容：1．铝板风管制作：放样、下料、卷圆、折方，制作管件、组对焊接、试漏、清洗焊口。
2．铝板风管安装；找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
3．部件制作：下料、平料、开孔、钻孔，组对、焊铆、攻丝、清洗焊口、组装固定，试动、短管、零件、试漏。
4．部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
二、风管凡以电焊考虑项目，如需使用手工氩弧焊者，其人工乘以系数1.15，材料乘以系数0.85，机械乘以系数1.24。
三、风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。
四、风管项目中的板材如设计要求厚度不同者可以换算，人工、机械不变。
第十二章塑料通风管道及部件制作安装一、工作内容：1．塑料风管制作：放样、锯切、坡口、加热成型、制作法兰、管件、钻孔、组合焊接。
2．塑料风管安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。
二、风管项目规格表示的直径为内径，周长为内周长。
三、风管制作安装项目中包括管件、法兰、加固框，但不包括吊托支架，吊托支架执行相应项目。
四、风管制作安装项目中的主体，板材（指每10m2定额用量为11.6m2者），如设计要求厚度不同者进行换算。
五、项目中的法兰垫料如设计要求使用口种不同者进行换算。
六、塑料通风管道胎具材料摊销费的计算方法：塑料风管管件制作的胎具摊销材料，未包括在定额内，可参照以下规定另行计算。
风管工程量在30m2以上的，每10m2风管的胎具摊销木材为0.06m3。
风管工程量在30m2以上的，每10m2风管的胎具摊销木材为0.09m3。
第十三章玻璃钢通风管道及部件安装一、工作内容：1．风管：找标高、配合预留孔洞、风管配合修补、粘接、组装就位、找平、找正、制垫、垫垫、上螺栓、紧固。
2．部件：组对、组装、就位、找正、制垫、垫垫、上螺栓、紧固。
二、玻璃钢通风管道安装项目中，包括弯头、三通、变径管、天圆地方等管件的安装。
三、本定额玻璃钢风管及管件按成品考虑。
第十四章复合型风管制作安装一、工作内容：1．复合型风管制作：放样、切割、开槽、成型、粘合、制作管件、钻孔、组合。
2．复合型风管安装：就位、制垫、垫垫、连接、找正、找平、固定。
二、风管项目规格表示的直径为内径，周长为内周长。
三、风管制作安装项目中包括管件，不包括法兰、加固框及吊托支架。
四、风管法兰、加固框及吊托支架根据产品技术标准的详细规定另行计算，执行相应项目。
