理想一体机维修代码
理想GR系列一体机故障代码
理想GR系列一体机故障代码T1（E01）主电机锁死T2（E02）升降电机锁死T3（E03）第一类版夹故障T4（E04）油墨溢出T5（E05）印刷位置电机锁死T6（E06）压力检测传感器故障T7（E07） GR与编辑板联系失误T8（E08） GR与选配接口板通讯出错T9（E09） GR与分页器通讯错误T10（E09）裁切控制板或图像处理板失灵T11（E11）压力控制电机锁死T13（E13）切刀电机锁死T14（E14）夹板第二类错误T15（E15）扫描读入脉冲电机错误T16（E16）C位传感器故障T17（E17）更换电池T18（E18）分页器故障T19（E19）热压电机锁死T20（E20）翼电机锁死C21 装版故障（往滚筒上）C22 版纸空送C23 切版失误C24 机器中有切下的版纸条C25 卸版故障C26 清除卡在卸版单元入口的废版C27 滚筒上无版纸C31 第二进纸部卡纸C32 出纸卡纸C33 第一进纸部卡纸C34 滚筒下面卡纸C36 原稿空送故障C37 进口处卡原稿C38 卡搞或原稿尺寸过大C39 出稿卡稿C41 更换油墨筒C42 更换版纸卷C43 清洁废版盒C44 加纸T50（E50）印数/制版计数器故障C51 插入磁卡C52 装好滚筒C53 装好油墨筒C54 把蜡纸插入绿色导片下C55 关好前门C56 关好上前盖C57 装好废版盒C58 关好版纸装载单元E59 关好ADF单元C60 进纸盘紧急停止C61 滚筒尺寸错误C62 滚筒型号不对C63 油墨筒型号不对理想GR系列一体机测试代码A传感器/开关测试用两种响声来说明当前被检测元器件的状态：检测时为持续0.1秒的响声；未能检测时为持续0.5秒的响声序号测试元件检测状态02 纸张幅面传感器检测反射光03 下限传感器光路被阻断04 输纸压力开关开关被释放05 载版按键按键被按下06 纸传感器光路被阻断07 压力检测传感器光路被阻断08 位置A传感器光路被阻断09 0°角度传感器检测到磁性10 180°角度传感器检测到磁性11 位置C传感器光路被阻断12 进纸盘下降按键按键被按下13 版夹安全开关开关被按下14 卸版爪传感器光路被阻断15 蜡纸位置传感器检测反射光16 滚筒初始位置按键按键被按下18 滚筒到位开关开关被按下19 出纸传感器1 光路被阻断20 出纸传感器2 光路被阻断21 扫描台到位开关（上机罩）开关被按下22 纵向置中传感器光路被阻断23 印版尾传感器无反射光24 进纸离合器传感器光路被阻断25 进纸检测传感器光路被阻断26 翼形板开关1 开关被按下27 翼形板开关2 开关被按下28 卸版传感器光路被阻断29 装版装置开关开关被按下30 前机罩到位开关金属板吸合31 热敏打印头初始位置开关开关被按下32 热敏打印头压力开关开关被按下33 废版盒到位开关开关被按下34 自动进稿原稿检测传感器光路打开35 原稿对位传感器光路打开36 原稿进入传感器光路打开37 油墨传感器检测油墨38 溢墨传感器检测油墨39 主电机互锁开关开关被按下40 输纸安全开关开关被释放41 进纸盒开关SW1 检测到磁性42 进纸盒开关SW2检测到磁性43 进纸盒开关SW3检测到磁性44 进纸盒开关SW4检测到磁性45 原稿退出传感器光路被阻断46 自动进稿单元开关开关被按下47 版纸检测传感器检测反射光48 载版传感器检测反射光49 扫描装置初始位置传感器光路被阻断50 扫描装置自动进稿暗调传感器光路被阻断51 台盖传感器光路被阻断52 稿台原稿检测传感器检测反射光53 压力控制传感器光路被阻断54 废版合版纸检测传感器光路被阻断55 油墨瓶设定SW1 开关被按下56 油墨瓶设定SW2 开关被按下57 油墨瓶设定SW3 开关被按下58 电池检测信号装上电池59 附加电路板检测讯号装上附加电路板2、电机/线圈测试序号测试项目序号测试项目60 15rpm旋转滚筒71 卸版线圈及卸版电机61 30rpm旋转滚筒72 载版风扇62 可变速旋转滚筒73 版夹线圈64 分离风扇74 锁定线圈65 写入脉冲电机CW(载版) 76 拾稿线圈66 载版脉冲电机77 热敏电源控制67 进纸离合器78 拾稿电机68 压力线圈79 图象扫描器二极管亮起69 吸风电机(风扇) 80 翼形板电机70 卸版风扇4、顺序操作测试序号测试项目101 油墨电极102 升降台上/下操作103 印刷位置电机正/反转104 夹板打开/关闭105 自动送稿器工作106 保密操作107 进纸和印刷操作108 平台读步进电机运转109 机器磨合运转110 升降系统磨合运转111 TPH压力电机112 切刀电机113 平台式自动进稿器进稿操作114 压力控制电机115 油墨传感器（热敏电阻）检测116 TPH热敏电阻检测117 热敏头测试118 热敏头测试119 热敏头测试120 热敏头测试131 吸风输纸离合器检测。
理想RZRV系列一体机故障代码
B31 916 于机器启动时未连接网络线缆。
B32 917 网络中的连接故障。
B32 920 由网络接口卡（NIC）-NAK（接收到否定信息）检测的故障。
B33 931 DHCP启动时未能发现DHCP服务器。
B34 919 由本地连接打印机检测故障。
C01 512 当执行一特定时限的供墨后，油墨传感器仍未能切换成启动状态。
故障类别 故障号码 描 述
D18 522 印刷滚筒准备进行释放（线圈为启动状态）。
D19 223 制版单元准备进行释放（线圈为启动状态）。
D22 540 滚筒电路板的通信故障（未能从滚筒电路板读出或写入）。
D22 542 滚筒电路板上的异常数据。
E01 10 当开启机器电源时锂电池的电压低于2.5V。（电量不足，更换锂电池）
B01 730 磁卡计数器：无磁卡。
B22 721 虽然已启动“分类纸条”功能，但按下启动键开始进行印刷时没有电源供应给分类器。
B22 727
当组群-A信号启动后，BYSY（忙）信号停留于“L”超过7秒钟（当分类纸被排出时，分类器的电源切换为关闭状态。）
B23 722 虽然已启动“纸条分类”功能，但按下启动键开始印刷时未检测到分类纸条。
P12 301 当将压缩板向上移动时,版纸压缩电机锁死。
P12 305 当版纸压缩电机启动并向回程方向运作6.5秒内,版纸压缩未能切换到启动状态。
D07 310 废版盒安全开关为断开状态。
D08 224 未设定制版单元（安全开关和锁定传感器都为断开状态）。
D08 226 当制版单元设定到位时制版单元安全开关仍为断开状态。
D08 227 当制版单元设定到位时（超时5秒），制版单元锁定开关仍为断开状态。
理想一体机故障代码
理想一体机故障代码（RZ、RV）故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。

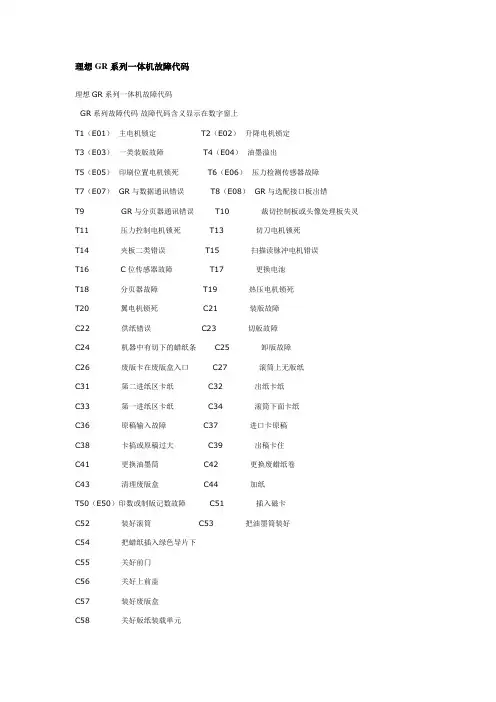

理想GR系列一体机故障代码
理想GR系列一体机故障代码
理想GR系列一体机故障代码
GR系列故障代码故障代码含义显示在数字窗上
T1（E01）主电机锁定 T2（E02）升降电机锁定
T3（E03）一类装版故障 T4（E04）油墨溢出
T5（E05）印刷位置电机锁死 T6（E06）压力检测传感器故障
T7（E07） GR与数据通讯错误 T8（E08） GR与选配接口板出错
T9 GR与分页器通讯错误 T10 裁切控制板或头像处理板失灵T11 压力控制电机锁死 T13 切刀电机锁死
T14 夹板二类错误 T15 扫描读脉冲电机错误
T16 C位传感器故障 T17 更换电池
T18 分页器故障 T19 热压电机锁死
T20 翼电机锁死 C21 装版故障
C22 供纸错误 C23 切版故障
C24 机器中有切下的蜡纸条 C25 卸版故障
C26 废版卡在废版盒入口 C27 滚筒上无版纸
C31 第二进纸区卡纸 C32 出纸卡纸
C33 第一进纸区卡纸 C34 滚筒下面卡纸
C36 原稿输入故障 C37 进口卡原稿
C38 卡搞或原稿过大 C39 出稿卡住
C41 更换油墨筒 C42 更换废蜡纸卷
C43 清理废版盒 C44 加纸
T50（E50）印数或制版记数故障 C51 插入磁卡
C52 装好滚筒 C53 把油墨筒装好
C54 把蜡纸插入绿色导片下
C55 关好前门
C56 关好上前盖
C57 装好废版盒
C58 关好版纸装载单元
C59 关好ADF单元C60 进纸盘紧急停止C61 滚筒尺寸错误。
理想GR一体机故障代码
理想GR一体机故障代码第一部份：自检功能（用来检测每个电器部件是否正常）[开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。
）用两种不同的叫声区别当前测试元器件状态是否正常（检测到：秒间隔的叫声）（未检测到：秒间隔的叫声）1）[传感器/开关测试].2 纸尺寸传感器. 反射光检测3 限传感器. 光路被挡4 进纸压力开关.开关打开5 版纸装载键.被按下6 纸传感器.光路被挡7 纸检测传感器.光路被挡8 A位传感受器.光路被挡9 0角度传感器.磁力检测10 180角度传感器.磁力检测11 C位传感器.光路被挡12 进纸台下降键.被按下13 夹板安全开关.开关被按下14 卸版爪传感器.光路被挡15 版纸位置传感器.反射光检测16 滚筒原始位置键.被按下18 滚筒装置开关.开关被按下19 接纸传感器.光路被挡20 接纸传感器2.光路被挡21 扫描台(上盖)装置开.开关被按下22 垂直位置传感器.光路被挡23 版纸用完传感器.无反射光24 进纸离合器传感器.光路被挡25 进纸检测传感器.光路被挡26 跳翼开关1.开关被按下27 跳翼开关2.开关被按下28 卸版传感器.光路被挡29 版纸装载单元开关.开关被按下30 前门传感器.磁性开关接上31 热打印头原始位置开.开关被按下32 热打印头压力开关.开关被按下33 废版盒装置开头.开关被按下34 ADF原稿检测传感器.光路打开35 原稿对位传感器.光路打开36 进稿传感器.光路被挡37 油墨传感器.检测油墨38 油墨溢出传感器.检测油墨39 主电机安全开关.开关被按下40 进纸安全开关.开关放开41 进纸盒开关1.磁性检测42 进纸盒开关2.磁性检测43 进纸盒开关3.磁性检测44 进纸盒开关4.磁性检测45 出稿传感器.光路被挡46 ADF开关.开关被按下47 版纸检测开关.反射光检测48 版纸用完传感器.反射光检测49 扫描器原始位置传感.光路被挡50 ADF扫描自动匀色传.光路被挡51 稿台盖传感器.光路被挡52 稿台原稿检测传感器.反射光检测53 压力控制传感器.光路被挡54 废版检测传感器.光路被挡55 油墨筒开关1.开关被按下56 油墨筒开关2.开关被按下57 油墨筒开关3.开关被按下58 电池检测信号.电池59 接口板检测信号.选配件接口板接上2）[电机/电磁铁测试]60 滚筒15转/分钟61 滚筒30转/分钟62 滚筒变速运转63 分离风扇65 写入步进电机CW(输入)66 装载步进电机67 进纸电磁离合器68 压力电磁铁69 负压风扇70 卸版风扇71 卸版电磁铁和卸版输送电机72 装载风扇73 夹板电磁铁74 锁定电磁铁(滚筒)75 拾稿电磁铁77 热打印电力控制78 进稿电机79 图像扫描LED列阵点亮80 翼电机(GR1700除外)90 部分内存清除.系统电路板上RAM的部分信息,如卡纸和故障信息被初始化.91 制版宽度检查.92 使印刷、制版和磁卡计数器不工作.同时"T17 CALL SERVECE"或E17也不显示.允许维修技术人员印刷不增加计数.主开关关闭后,自动退出此功能.97 全部内存清除.系统电路板所有信息,(不包括记忆开关测试81#-87#)全部被初始化,卸板的容量不会被清除98 内存开关清除.初始化81#-88#内存设置.101 油墨电机.滚筒以15转/分钟运转,油墨电机开始把油墨电机开始把油墨送入滚筒内部直到油墨传感器检测到油墨然后机器把空白版装到滚筒上进行自动匀墨功能,滚筒运转30圈后停在A位.为无墨滚筒加墨. 102 升降台上/下操作.按"进纸盘下降"按钮,下列动作被重复.按下钮->进纸台上升->上限开关按通->进纸台停按下钮->进纸台下降->下限开关按通->进纸台停103 印刷位置电机正/反转.反回垂直居中位置->停顿一秒->正转->停顿一秒->反转->停顿一秒->返回垂直居中位置->停止104 夹板开/夹板关.滚筒转动到原始位置->打开夹板(180度)->停顿一秒钟->关闭夹板(0度)->滚筒回到原始位置(回到第一步)105 自动送稿器操作.拾稿->原稿底色校正->输入原稿->退出原稿->原稿检测传感器接通回到第一步拾稿106 保密操作：保密操作->压力电磁接通->压力电磁铁放开->（这个程序连续运动三个同期后，机器停止）107 进纸和印刷操作：进纸台升起，纸张连续进纸，直到纸用完1.印刷计数器不工作，不检测卡纸2.进纸台无纸自动下降3.油墨可供4.可操作印刷速度和密度键108 平台读步进电机（扫描）运转：扫描原始位置传感器->扫描器补偿传感器->平台自动进稿器扫描位置->扫描原始位置传感器->循环（按一下“STRRT”键停止）109 机器磨合运转：滚筒以130转/分运转->A位传感器检测3000次后->停止110 升降系统磨合运转：上升->上限传感器接通->停止->向下->下限传感器接通->停止->上升->停止111 热打印头压力电机：如果热打印头原位开关被按下：热打印头向下->热打印压力开关被压下->停止：如果热印头压力开关被压下：热打印头向上->热打印头原位开关被压下->停止112 切刀控制电机：（一个切断动作）113 平台式自动进稿器进稿操作：拾起->张原稿->进稿->退出稿->原稿检测传感器接通->拾起一张原稿114 压力控制电机：压力居中位置->一秒停顿->转动到压力设定值NO12->转动到压力设定值>回到居中位置(循环3个周期)->停止。
理想一体机维修代码
理想一体机维修代码rp系列自检功能怎样进入检测模式同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。
关机退出检测模式。
传感器/开关测试序号测试元件01 纸检测传感器02 上限开关03 下限开关06 纸传感器08 位置A传感器09 夹板A位置传感器10 夹板B位置传感器12 切刀位置开关14 版纸传感器15 版纸位置传感器17 油墨盒传感器18 滚筒装入传感器19 出纸位置传感器21 ADF到位传感器22 垂直中心传感器23 版纸用完传感器24 版纸张紧板传感器25 废版纸压缩传感器26 废版纸满传感器27 卸纸单元装置开关28 卸版传感器29 制版单元传感器34 原稿检测传感器36 原稿输入传感器37 油墨传感器38 油墨溢出传感器41 选购板检测信号电机/电磁铁测试56 进稿电磁铁57 写入步进电机向后200dip speed58 写入步进电机向后200dip speed59 主电机10转/分钟60 主电机15转/分钟61 主电机30转/分钟62 可变速主电机运转63 分离和负压风扇64 写入步进电机向后200dip speed65 写入步进电机向后200dip speed66 装载离合器67 进纸离合器68 压力电磁铁70 夹版复位71 卸版电机73 夹版电机74 读入步进电机77 打印头的控制信号79 扫描器发光二极管阵列亮84 读入步进电机向反转89 版纸张紧板电磁铁单元动作检测101 加墨操作102 升降电机操作103 印刷定位电机CW/CCW运转（检测）104 夹板开/闭操作（按“START”停）105 原稿进给操作（按“START”停）106 保密操作107 进纸用印刷操作（按“START”停）109 机器运转操作110 升降电机动转操作112 切刀电机ON[一次切版动作]113 压缩废版操作（重复此动作直至“START”键被按下）114 图像扫描器波长检查功能#1115 图像扫描器波长检查功能#2116 热敏打印头温度读数117 热敏打印刷头检测操作1118 热敏打印头检测操作2TR维修系列收藏此文冷云 @ 2006-07-02 15:37 晴朗分类：一体机维修纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张E31? 纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时纸张传感器检测到纸张E32? 纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张E33? 纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a 三遍面纸张传感仍未检测到纸张E34? 纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张E36? 原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开E37? 原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿E38? 原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住E48? 油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶E50? 接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下E51? 在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片E52? 将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下E53? 将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下E54? 将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料(反射光)E55? 关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上E56? 关上输稿台显示并中断机器运行安全开关未被输稿台压下E57? 将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下E59? 关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下E60? 进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活E61? 滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上E62? 滚筒牌子不对显示并中断机器运行将另一个牌子的滚筒装到机器中E66? 油墨瓶/印版架牌子错误显示并中断机器运行将别的牌子的油墨瓶和印版支架装到机器中E67? 缺pi电路板显示并中断机器运行缺pi电路板，或接头未装好E68? 大量输纸装置电源故障显示并中断机器运行厚纸输纸装置使电源发生故障E69? 大量输纸装置故障显示并中断机器运行厚纸输纸装置发生故障E71? 配页机故障--纸张卡在配页装置显示并中断机器运行纸张卡在配页装置上E72? 配页机故障--配页装置机门打开显机示并中断机器运行配页装置的机门打开E73? 配页机故障--纸张还在配页装置中显示并中断机器运行配页后的纸张还在配页装置格中E74? 配页机故障--配页装置的分页格满了显示并中断机器运行配页装置的分页满了E75? 配页机故障--选择的纸张幅面不对显示并中断机器运行配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配E76? 配页机故障--纸张尺寸不能用显示并防止机器运行装在进纸盘中的纸张的尺寸与配页装置能用的纸张幅面不匹配E79? 分类装置中纸带用完GR维修系列收藏此文冷云 @ 2006-07-02 15:45 晴朗分类：一体机维修理想GR一体机故障代码第一部份：自检功能（用来检测每个电器部件是否正常）[开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。
理想KS-500C一体机故障代码及测试代码
第 1 页，共 2 页 各 单
理想KS—500C故障代码及测试代码
序号 故障代码 显示状况 重置方法 区域 序号 64 各 单 元 检 测 65 66 67 68 69 70 71 72 73 74 75 76 77 测试代码 测试元件 各版夹臂初始定位（版夹 电机操作） 各版夹板开启/闭合操作 版夹夹板开启/闭合操作 供墨操作 各面板显示灯（LED）检测 滚筒位置-A 制版操作测试 卸版操作测试 保密制版操作测试 进纸及印刷操作（30RPM） 进纸及印刷操作（90RPM） 热敏打印头检查操作 热敏打印刷检查操作 显示滚筒角度理KS—500C故障代码及测试代码
序号 C1 C2 C3 C4 C5 C6 C7 C8 E1 E3 E4 E6 E13 E16 E19 J1 J2 J3 J4 J5 J6 J7 J8 J9 J10 故障代码 显示状况 重置方法 闭合分离风扇单元 闭合制版单元 闭合废版单元 设置废版夹 设置油墨瓶到位 更换版纸 清倒废版 更换油墨瓶 主电机锁死 检查保险，重新开机 夹板电机锁死 使用测试模式 溢墨 清洁滚筒内多余油墨 A位传感器失效 关闭电源后重开 切刀电机锁死 使用测试模式 供墨电机锁死 关闭电源后重开 TPH压力故障 关闭电源后重开 滚筒上无版纸 按下复位键 第二进纸卡纸 清除卡纸按下复位键 出纸卡纸 清除卡纸按下复位键 版纸装载失误 按下复位键 版纸装载失误2 版纸装载失误3 原稿出卡纸 清除卡纸按下复位键 卡原稿 清除卡纸按下复位键 卸版故障 按下复位键 废板卡在卸板区 清除卡纸按下复位键 区域 序号 1 2 3 4 5 6 传 7 感 8 器 9 和 10 开 11 关 12 检 13 测 14 15 16 17 18 27 28 30 31 32 33 34 35 37 电 38 机 39 / 40 线 41 圈 42 测 44 试 45 46 47 48 49 50 51 60 61 62 63 测试代码 测试元件 原稿输入传感器 版纸传感器 版纸定位传感器 版尾传感器 TPH位置传感器 切刀初始位置开关 切刀终止位置开关 版夹传感器L 版夹传感器C 卸版传感器 位置—A传感器 收纸传感器 油墨传感器 溢墨传感器 分离单元安全开关 制版单元安全开关 卸版单元安全开关 墨瓶设定传感器 废版夹设定传感器 TPH热敏值读数 主电机（1.95RPM） 主电机（10RPM） 主电机（30RPM） 主电机（45RPM） 主电机（60RPM） 主电机（90RPM） 读入脉电机（顺转） 读入脉电机（反转） 写入脉电机（顺转） 写入脉电机（反转） 版纸装载线圈 版夹电机 卸版离合器 进纸离合器 定时离合器 供墨电机 吸风风扇 分离风扇 图像扫描器L TPH控制信号 TRH下移 TPH上移 切刀初始定位 切刀电机启动 2013-6-1314:54
理想一体机故障代码(RZ、RV)
F54 923 由于链接打印机无纸。无法进行自动流程印刷。
F55 924 由从电脑接收到打印信息时，无法进行自动流程印刷。
F58 927 被链接打印机无法打印（初始化NET-C）
H1 566 要求输入油墨颜色信息（和油墨-标记有关）。
P01 538 于印刷滚筒进行动作时未能处于被锁定状态。（印刷滚筒锁定位置传感器：闭合）
P02 400 上限传感器和下限传感器同时为启动状态。
P02 401 升降台电机检测到电流过载。
P02 404 当升降电机从下限位置开始升起升降台时，下限传感器于升降电机启动2秒后仍未能切换到关闭状态。
D19 223 制版单元准备进行释放（线圈为启动状态）。
D22 540 滚筒电路板的通信故障（未能从滚筒电路板读出或写入）。
D22 542 滚筒电路板上的异常数据。
E01 10 当开启机器电源时锂电池的电压低于2.5V。（电量不足，更换锂电池）
E02 11 版纸计数达到维修保养叫修的设定值。
理想一体机故障代码（RZ、RV）
故障类别 故障号码 描 述
A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到Байду номын сангаас闭状态。
D01 530 拉出印刷滚筒时断开印刷滚筒安全开关后，印刷滚筒连接信号未于5秒内切换到断开状态。
D02 532 机器使用规格不符的印刷滚筒。
D03 533 油墨瓶设定传感器为断开状态。
