齿轮传动的特点和类型

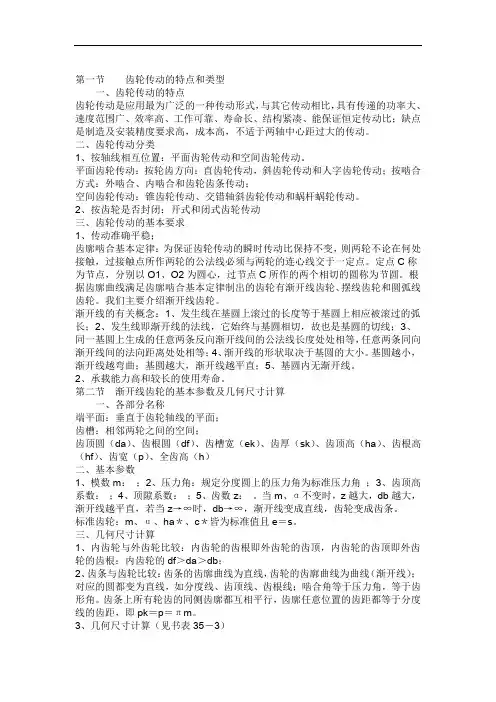

第一节齿轮传动的特点和类型一、齿轮传动的特点齿轮传动是应用最为广泛的一种传动形式，与其它传动相比，具有传递的功率大、速度范围广、效率高、工作可靠、寿命长、结构紧凑、能保证恒定传动比；缺点是制造及安装精度要求高，成本高，不适于两轴中心距过大的传动。
二、齿轮传动分类1、按轴线相互位置：平面齿轮传动和空间齿轮传动。
平面齿轮传动：按轮齿方向：直齿轮传动，斜齿轮传动和人字齿轮传动；按啮合方式：外啮合、内啮合和齿轮齿条传动；空间齿轮传动：锥齿轮传动、交错轴斜齿轮传动和蜗杆蜗轮传动。
2、按齿轮是否封闭：开式和闭式齿轮传动三、齿轮传动的基本要求1、传动准确平稳；齿廓啮合基本定律：为保证齿轮传动的瞬时传动比保持不变，则两轮不论在何处接触，过接触点所作两轮的公法线必须与两轮的连心线交于一定点。
定点C称为节点，分别以O1、O2为圆心，过节点C所作的两个相切的圆称为节圆。
根据齿廓曲线满足齿廓啮合基本定律制出的齿轮有渐开线齿轮、摆线齿轮和圆弧线齿轮。
我们主要介绍渐开线齿轮。
渐开线的有关概念：1、发生线在基圆上滚过的长度等于基圆上相应被滚过的弧长；2、发生线即渐开线的法线，它始终与基圆相切，故也是基圆的切线；3、同一基圆上生成的任意两条反向渐开线间的公法线长度处处相等，任意两条同向渐开线间的法向距离处处相等；4、渐开线的形状取决于基圆的大小。
基圆越小，渐开线越弯曲；基圆越大，渐开线越平直；5、基圆内无渐开线。
2、承载能力高和较长的使用寿命。
第二节渐开线齿轮的基本参数及几何尺寸计算一、各部分名称端平面：垂直于齿轮轴线的平面；齿槽：相邻两轮之间的空间；齿顶圆（da）、齿根圆（df）、齿槽宽（ek）、齿厚（sk）、齿顶高（ha）、齿根高（hf）、齿宽（p）、全齿高（h）二、基本参数1、模数m：；2、压力角：规定分度圆上的压力角为标准压力角；3、齿顶高系数：；4、顶隙系数：；5、齿数z：。
当m、α不变时，z越大，db越大，渐开线越平直，若当z→∞时，db→∞，渐开线变成直线，齿轮变成齿条。
机械原理齿轮机构及其设计PPT
α
5、基圆 rb
s = e = p/2
6、齿顶高 ha
O
7、齿根高 hf
8、全齿高 h h = ha + hf
9、压力角 α
一、齿轮各部分名称
ακ
1、齿数 z
2、模数 m (非常主要旳概念) 以齿轮分度圆为计算各部分尺寸基准
齿数 z ×齿距 p = 分度圆周长 πd
分度圆直径d = z × p / π
一对齿轮作无侧隙啮合传动时，共存在四个基本原因：
两个几何原因，即一对共轭旳渐开线齿廓 给定其中任何三个原因， 两个运动原因，即两轮旳角速度 ω0 和ω 就能取得第四个原因
刀具齿廓拟定，强制刀具与轮坯以定传动比 i = ω0/ω运动
刀具旳齿廓（一种几何原因）就必然在轮坯上切削（包络）出轮 坯旳齿廓（另一种几何素）。
连续传动旳条件为：B1B2 ≥ Pb
可表达为：重叠度ε a = B1B2 / Pb≥ 1
ε a 分析：重叠度旳大小表白同步参加啮合轮齿啮合对数旳平均值
ε a = 1 时，一直只有一对轮齿啮合，确保最低连续传动； ε a < 1 时，齿轮传动部分时间不连续； ε a > 1 时，部分时间单齿啮合，部分时间双齿啮合。
pb
2
B1B2
B1P + PB2
ω2
ε = pb = πmcosα
ε=
1 （z1（tan α a1 – tanα ’) + z2（tan α a2 – tanα ’））
2π
由上式可知，重叠度 ε 与齿数 z 正有关，z 越大ε 越高；
啮合角 α’ 越大，重叠度 ε 越小。与模数m无关。
四、原则中心距 a 与实际中心距 a’
齿轮机构作业及答案
第5章 思考题5-1 齿轮传动要匀速、连续、平稳地进行必须满足哪些条件?答 齿轮传动要均匀、平稳地进行，必须满足齿廓啮合基本定律．即i 12=ω1/ω2=O 2P ／O 1P ，其中P 为连心线O 1P 2与公法线的交点。
齿轮传动要连续、平稳地进行，必须满足重合度ε≥l ，同时满足一对齿轮的正确啮合条件。
5-2渐开线具有哪些重要的性质?渐开线齿轮传动具有哪些优点? 答：参考教材。
5-3具有标准中心距的标准齿轮传动具有哪些特点?答 若两齿轮传动的中心距刚好等于两齿轮节圆半径之和，则称此中心距为标准中心距．按此中心距安装齿轮传动称为标准安装。
（1)两齿轮的分度圆将分别与各自的节圆重合。
(2)轮齿的齿侧间隙为零。
(3)顶隙刚好为标准顶隙，即c=c*m=O.25m 。
5-4何谓重合度?重合度的大小与齿数z 、模数m 、压力角α、齿顶高系数h a *、顶隙系数c*及中心距a 之间有何关系?答 通常把一对齿轮的实际啮合线长度与齿轮的法向齿距p b 的比值εα。
称为齿轮传动的重合度。
重合度的表达式为：εα=[z 1(tan αal —tan α’)±z 2(tan αa2-tan α’)/2π由重合度的计算公式可见，重合度εα与模数m 无关．随着齿数z 的增多而加大，对于按标准中心距安装的标准齿轮传动，当两轮的齿数趋于无穷大时的极限重合度εα=1.981 此外重合度还随啮合角α’的减小和齿顶高系数h a *的增大而增大。
重合度与中心距a 有关(涉及啮合角α’)，与压力角α、顶隙系数c*无关。
5-5 齿轮齿条啮合传动有何特点?为什么说无论齿条是否为标准安装，啮合线的位置都不会改变?答 由于不论齿条在任何位置，其齿廓总与原始位置的齿廓平行．而啮合线垂直于齿廓，因此，不论齿轮与齿条是否按标准安装，其啮合线的位置总是不变的，节点位置确定，齿轮的节圆确定；当齿轮与齿条按标准安装时，齿轮的分度圆应与齿条的分度线相切。
齿轮传动的特点和类型
第一节齿轮传动的特点和类型一、齿轮传动的特点齿轮传动是应用最为广泛的一种传动形式，与其它传动相比，具有传递的功率大、速度范围广、效率高、工作可靠、寿命长、结构紧凑、能保证恒定传动比；缺点是制造及安装精度要求高，成本高，不适于两轴中心距过大的传动。
二、齿轮传动分类1、按轴线相互位置：平面齿轮传动和空间齿轮传动。
平面齿轮传动：按轮齿方向：直齿轮传动，斜齿轮传动和人字齿轮传动；按啮合方式：外啮合、内啮合和齿轮齿条传动；空间齿轮传动：锥齿轮传动、交错轴斜齿轮传动和蜗杆蜗轮传动。
2、按齿轮是否圭寸闭：开式和闭式齿轮传动三、齿轮传动的基本要求1、传动准确平稳；齿廓啮合基本定律：为保证齿轮传动的瞬时传动比保持不变，则两轮不论在何处接触，过接触点所作两轮的公法线必须与两轮的连心线交于一定点。
定点C称为节点，分别以01、02为圆心，过节点C所作的两个相切的圆称为节圆。
根据齿廓曲线满足齿廓啮合基本定律制出的齿轮有渐开线齿轮、摆线齿轮和圆弧线齿轮。
我们主要介绍渐开线齿轮。
渐开线的有关概念：1、发生线在基圆上滚过的长度等于基圆上相应被滚过的弧长；2、发生线即渐开线的法线，它始终与基圆相切，故也是基圆的切线；3、同一基圆上生成的任意两条反向渐开线间的公法线长度处处相等，任意两条同向渐开线间的法向距离处处相等；4、渐开线的形状取决于基圆的大小。
基圆越小，渐开线越弯曲；基圆越大，渐开线越平直；5、基圆内无渐开线。
2、承载能力高和较长的使用寿命。
第二节渐开线齿轮的基本参数及几何尺寸计算一、各部分名称端平面：垂直于齿轮轴线的平面；齿槽：相邻两轮之间的空间；齿顶圆（da）、齿根圆（df）、齿槽宽（ek）、齿厚（sk）、齿顶高（ha ）、齿根高（hf）、齿宽（p）、全齿高（h）二、基本参数1、模数m: ;2、压力角：规定分度圆上的压力角为标准压力角；3、齿顶高系数：；4、顶隙系数：；5、齿数z:。
当m、a不变时，z越大，db越大, 渐开线越平直，若当z—x时，db—%，渐开线变成直线，齿轮变成齿条。
齿轮齿条介绍
（3）结论 * 与模数无关，而随齿数的增加而加大； * 当两轮齿数趋于无穷大时， 将趋于理论上的极限值
当
、 时，
由于两轮均变为齿条，将吻合成一体而无法啮合传动，所以这个理论上的极限值是不可 能达到的。
（4）重合度的含义
* 重合度的大小表明两轮啮合过程中同时参与啮合的轮齿对数， 越大，表明同时参与啮合 的齿轮对数越多，传动越平稳，每对轮齿承受的载荷越小。
三、齿廓曲线的选择
1）在给定工作要求的传动比的情况下，只要给出一条齿廓曲线，就可以根据齿廓啮 合基本定理求出与其共轭的另一条齿廓曲线。因此，理论上满足一定传动比规律的共 轭曲线有很多。
2）在生产实践中，选择齿廓曲线时还必须综合考虑设计、制造、安装、使用等方面 的因素。
3）常用的齿廓曲线有：渐开线、摆线、变态摆线、圆弧曲线、抛物线等，本章主要 研究渐开线齿廓的齿轮。
当其作无侧隙啮合传动时，
中心距
顶隙 （2）非标准安装
实际中心距 （理论中心距），节圆和分度圆分离， 3、齿轮齿条啮合传动 （1）标准安装
，齿侧产生间隙。
由于齿轮分度圆齿厚等于槽宽，齿条中线上的齿厚也等于槽宽，即 故当齿轮齿条作无侧隙啮合传动时，齿轮分度圆与节圆重合，齿条中线与节圆重合，
（2）非标准安装
齿轮插刀向着轮坯方向移动，切出轮齿的高度。 （4）让刀运动
切削完成后，轮坯沿径向微量移动，以免返回时插刀刀刃擦伤已成形的齿面，下一次切 削前又恢复到原来的位置。 *当用齿条插刀（梳齿刀）时：
4、基圆内无渐开线
5、渐开线的形状取决于基圆的大小
基圆越小，渐开线越弯曲；基圆越大，渐开线越平直；当基圆半径为无穷大时，渐开线 将成为一条直线。
三、渐开线方程
1、压力角：当用渐开线作齿轮的齿廓时，齿廓上点 K 速度方向 与 K 点法线 BK 之间所夹的 锐角称为渐开线在 K 点的压力角 。

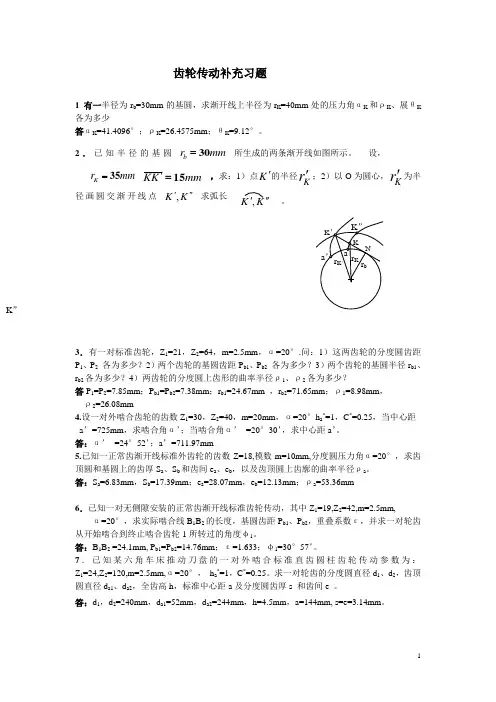

齿轮传动补充习题
齿轮传动补充习题1 有一半径为r b =30mm 的基圆，求渐开线上半径为r K =40mm 处的压力角αK 和ρK 、展θK 各为多少 答αK =41.4096°；ρK =26.4575mm ；θK =9.12°。
所生成的两条渐开线如图所示。
设 2．已知半径的基圆 ，求：1）点K '的半径K r '；2）以O 为圆心，K r '为半径画圆交渐开线点 求弧长3．有一对标准齿轮，Z 1=21，Z 2=64，m=2.5mm ，α=20°.问：1）这两齿轮的分度圆齿距P 1、P 2 各为多少？2）两个齿轮的基圆齿距P b1、P b2 各为多少？3）两个齿轮的基圆半径r b1、r b2各为多少？4）两齿轮的分度圆上齿形的曲率半径ρ1、ρ2各为多少？答P 1=P 2=7.85mm ；P b1=P b2=7.38mm ；r b1=24.67mm ，r b2=71.65mm ；ρ1=8.98mm ， ρ2=26.08mm4.设一对外啮合齿轮的齿数Z 1=30，Z 2=40，m=20mm ，α=20°h a *=1，C *=0.25，当中心距 a ’=725mm ，求啮合角α’；当啮合角α’ =20°30’，求中心距a ’。
答：α’ =24°52’；a ’=711.97mm5.已知一正常齿渐开线标准外齿轮的齿数Z=18,模数m=10mm,分度圆压力角α=20°，求齿顶圆和基圆上的齿厚S a 、S b 和齿间e a 、e b ，以及齿顶圆上齿廓的曲率半径ρa 。
答：S a =6.83mm ，S b =17.39mm ；e a =28.07mm ，e b =12.13mm ；ρa =53.36mm6．已知一对无侧隙安装的正常齿渐开线标准齿轮传动，其中Z 1=19,Z 2=42,m=2.5mm,α=20°，求实际啮合线B 1B 2的长度，基圆齿距P b1、P b2，重叠系数ε，并求一对轮齿从开始啮合到终止啮合齿轮1所转过的角度φ1。
机械设计基础第七章 齿轮传动
加工标准齿轮： 刀具分度线刚好与轮坯 的分度圆作纯滚动。 分度圆
分度线
顶线
hf=(h*a+ c*)m
ha=h*am
s
e
加工结果： s＝e＝πm/2 ha=h*am hf = (h*a+ c*)m
二、 渐开线齿廓的根切及最少齿数
标准齿轮不发生根切的最少齿数 根切的原因：刀具的顶线与啮合线的交点 超过被加工齿轮的啮合极限点N
标准齿轮 不发生根 切的情况
要避免根切， 应使
* ha m NM ,
NM PN sin r sin 2
* 2ha z 2 sin
mz 2 sin 2
3 、变位齿轮
1）标准齿轮的优缺点
rK
基圆对渐开线形状的影响
3 渐开线齿廓的啮合 1）渐开线齿廓满足定传动比传动
因为渐开线齿廓在任一点接触，过接 触点的公法线必与两基圆相切。即所 有啮合点均在两基圆的一条内公切线 上。因此，内公切线必与连心线相交 于一固定点P。所以能保证定传动比传 动。
1 O2 P rb 2 i12 2 O1P rb1
一对渐开线齿轮正确啮合的条件
一对齿轮传动时，所有啮合点都在啮合线 N1N2 上。
pb1 rb1 r1
B1
O1
ω1
pb 1
rb1 r1 B1
O1 ω1
pb1
rb1 r1
O1
ω1
N1
P
B2
N1
P
N1
P
B2
B2
N2
N2
N2
B1
pb1< pb2 m1<m2
齿轮传动
齿轮传动科技名词定义中文名称：齿轮传动英文名称：gear drive 定义：利用齿轮传递运动和动力的传动方式。
应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）以上内容由全国科学技术名词审定委员会审定公布求助编辑百科名片齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
具有结构紧凑、效率高、寿命长等特点。
（一）特点齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。
具有结构紧凑、效率高、寿命长等特点。
齿轮传动是指用主、从动轮轮齿直接、传递运动和动力的装置。
在所有的机械传动中，齿轮传动应用最广，可用来传递相对位置不齿轮传动远的两轴之间的运动和动力。
齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。
例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。
但是制造齿轮需要有专门的设备，啮合传动会产生噪声。
（二）类型（1）根据两轴的相对位置和轮齿的方向，可分为以下类型：<1>直齿圆柱齿轮传动；<2> 斜齿圆柱齿轮传动<3>人字齿轮传动；<4>锥齿轮传动；<5>交错轴斜齿轮传动。
（2）根据齿轮的工作条件，可分为：<1>开式齿轮传动式齿轮传动，齿轮暴露在外，不能保证良好的润滑。
<2>半开式齿轮传动，齿轮浸入油池，有护罩，但不封闭。
<3>闭式齿轮传动，齿轮、轴和轴承等都装在封闭箱体内，润滑条件良好，灰沙不易进入，安装精确，轮传动有良好的工作条件，是应用最广泛的齿轮传动。
齿轮传动可按其轴线的相对位置分类。
齿轮传动按齿轮的外形可分为圆柱齿轮传动、锥齿轮传动、非圆齿轮传动、齿条传动和蜗杆传动。
按轮齿的齿廓曲线可分为渐开线齿轮传动、摆线齿轮传动和圆弧齿轮传动等。
