信号分解与合成实验报告
信号分解与合成实验报告
信号分解与合成实验报告实验报告实验目的：1.了解信号分解与合成的基本概念和原理；2.掌握信号分解与合成的具体方法；3.能够利用信号分解与合成技术分析和合成简单信号。
实验仪器：信号发生器、示波器、频谱分析仪。
实验原理：信号分解是指将一个复杂信号分解成一组频率、振幅和相位不同的简单信号。
信号合成是指根据给定的频率、振幅和相位信息，将多个简单信号合成为一个复杂信号。
实验步骤：1.将信号发生器的输出接入示波器的输入端，并调整信号发生器的频率、振幅和相位设置。
2.调节示波器以及频谱分析仪的参数，观察信号在示波器上的波形和幅频特性。
实验结果与分析：在实验中，我们选择了一个周期为1s，频率为1Hz，振幅为5V，相位为0的方波信号作为实验对象。
将该方波信号输入示波器中，观察到了方波的周期性波形。
接着，我们使用频谱分析仪对方波信号进行频谱分析。
观察到频谱图中只存在基频和其奇次谐波（3Hz,5Hz,7Hz,...），并且振幅逐渐衰减。
这说明方波信号可以被分解为一组频率不同、振幅逐渐衰减的简单信号。
然后，我们选择了多个简单信号（如正弦波、方波、三角波等）并分别输入到示波器中，调整其频率、振幅和相位，观察到了不同波形的复杂信号。
这表明信号分解与合成技术可以通过调节简单信号的频率、振幅和相位，实现对复杂信号的合成。
结论：通过本实验，我们了解了信号分解与合成的基本概念和原理，掌握了信号分解与合成的具体方法。
我们可以根据需要，对复杂信号进行分解，并利用合适的简单信号进行合成，从而实现对信号的分析和合成。
这对于信号处理和通信领域具有重要意义。
信号的产生、分解与合成
信号的产生、分解与合成东南大学电工电子实验中心实验报告课程名称：电子电路实践第四次实验实验名称：信号的产生、分解与合成院（系）：吴健雄学院专业：电类强化姓名：周晓慧学号：61010212实验室: 实验组别：同组人员：唐伟佳(61010201)实验时间：2012年5月11日评定成绩：审阅教师：实验四信号的产生、分解与合成一、实验内容及要求设计并安装一个电路使之能够产生方波，并从方波中分离出主要谐波，再将这些谐波合成为原始信号或其他周期信号。
1.基本要求（注：方波产生与最后合成为唐伟佳设计，滤波和移相我设计）（1）设计一个方波发生器，要求其频率为1kHz，幅度为5V；（2）设计合适的滤波器，从方波中提取出基波和3次谐波；（3）设计一个加法器电路，将基波和3次谐波信号按一定规律相加，将合成后的信号与原始信号比较，分析它们的区别及原因。
2.提高要求设计5次谐波滤波器或设计移相电路，调整各次谐波的幅度和相位，将合成后的信号与原始信号比较，并与基本要求部分作对比，分析它们的区别及原因。
3. 创新要求用类似方式合成其他周期信号，如三角波、锯齿波等。
分析项目的功能与性能指标：说明：这次实验我负责的是基波和3次谐波信号滤波器及其移相电路的设计，其余部分是唐伟佳设计，同时我还参与了全过程的调试。
功能：此次实验主要功能是实现信号的产生，并让我们在对信号的分解过程中体会傅里叶级数对周期信号的展开，以及滤波器的设计（该实验主要使用带通和全通滤波器（即移相器）），最后通过将分解出的谐波分量合成。
性能指标：1、对于方波而言：频率要为1kHz，幅度为5V （即峰峰值为10V），方波关键顶部尽可能是直线，而不是斜线。
2、滤出的基波：a、波形要为正弦波，频率为1kHz，幅度理论值为6.37V（注：其实滤除的基波幅度只要不太离谱即可，因为后面的加法器电路可以调整增益，可以调到6.37V，后面的3次谐波、5次谐波也一样）故最主要的是波形和频率。
周期信号的合成与分解实验报告
for i=1:7
y=y+sishu*(sin((2*i-1)*100*pi*t)/(2*i-1));
end
subplot(222);
plot(t,y);
axis([0,0.05,-4,4]);
xlabel('time');
ylabel('前7项有限级数');
g=(max(y)-3)/6;
legend(sprintf('Gibbs:%f',g));
4.误差分析：
1）图形曲线不连续是因为matlab中作图时是取的有限的点，无法做到连续连线，故画出的图形曲线会出现间断或转折等情况。?
2）所作出的图形不是完全标准的方波或三角波是因为我们是用有限项傅里叶级数去逼近的，无法到达用无穷项去逼近作图的效果。
七、思考题
1. 利用有限项的指数形式的傅里Байду номын сангаас级数重复奇对称方波信号的合成。
3．观察并初步了解 Gibbs 现象。
4．深入理解周期信号的频谱特点，比较不同周期信号频谱的差异。
二、实验基本原理
满足 Dirichlet 条件的周期信号 f(t)可以分解成三角函数形式的傅里叶级数，表达式为：
式中n为正整数；角频率ω1由周期T1决定： 。该式表明：任何满足Dirichlet 条件的周期信号都可以分解成直流分量及许多正弦、余弦分量。这些正弦、余弦分量的频率必定是基频 的整数倍。通常把频率为的分 量称为基波，频率为n 的分量成为n次谐波。周期信号的频谱只会出现在0，ω1,2ω1，…，nω1，…等离散的频率点上，这种频谱称为离散谱，是周期信号频谱的主要特点。f(t)波形变化越剧烈，所包含的高频分量的比重就越大；变化越平缓，所包含的低频分量的比重就越大。
信号的分解与合成实验报告总结
信号的分解与合成实验报告总结
一、实验目的
本次实验的目的是：
1. 掌握信号的分解与合成原理；
2. 了解信号的合成生成方法；
3. 掌握合成信号的基本特性。
二、实验内容
本次实验的内容包括：
1. 利用MATLAB编程实现信号合成程序；
2. 信号合成程序的调试；
3. 利用合成信号产生平坦的信号；
4. 利用合成信号产生任意波形；
5. 记录下合成信号的波形并作出比较；
6. 对合成信号的结果进行分析与评价。
三、实验结果
1. 利用MATLAB编程实现信号合成程序：通过本次实验，我们可以用MATLAB编程实现一个信号合成程序，以满足任意一种信号的所需。
2. 平坦信号：利用本次实验，通过对直线段和曲线段的组合，我们可以得到一个看上去是弧形的信号，它是一个平坦信号，我们可以通过改变曲线段的个数来调整这个信号的过程。
3. 任意波形：在本次实验中，我们可以利用合成信号来得到任
意波形。
通过改变曲线段的弯曲度和曲线段的个数，我们可以得到不同波形。
4. 记录下合成信号的波形：在本次实验中，我们可以将波形记录下来，并作出比较，以确认合成出的波形的情况。
5. 对合成信号的结果进行分析与评价：本次实验中，我们可以对合成的信号进行分析与评价，以看出是否符合要求，并能够作出准确评价。
四、总结
本次实验主要是学习信号的分解和合成，及其相关原理。
信号的分解和合成主要是通过程序来实现的，在程序的帮助下，可以很容易地实现信号的分解和合成。
本次实验通过实现信号合成程序的调试，发现、记录合成的信号并作出评价的方法，让我们能够更好地了解信号的分解和合成。
信号分解与合成实验报告
信号分解与合成实验报告本次实验主要涉及信号分解和合成的过程和方法。
其中，我们研究了信号分解和合成的基本概念和原理，利用 MATLAB 软件进行信号分解和合成实验，通过实验数据和实验结果验证了信号分解和合成的正确性和实用性。
一、信号分解信号分解，是指将一个信号分解成若干个简单的成分。
常用的信号分解方法有傅里叶变换、小波变换等。
本次实验我们采用了小波变换对信号进行分解。
小波变换是一种时频分析方法，具有良好的适应性、时间分解精度高、尤其适合非平稳信号的分析。
在小波分析中，我们通过选择适当的小波函数和选取不同的分解层数，可以将信号分解为越来越细节和越来越精确的小波成分，对信号的各种特征和结构有较好的拟合和表示，从而更为深入地了解信号的内在特性。
在 MATLAB 环境下，我们通过调用 Wavelet Toolbox 中的相关函数，实现了信号分解的实验。
具体步骤为：1.加载待处理信号，使用 load 命令将信号载入 MATLAB 环境中。
2.选择所需的小波函数。
在 Wavelet Toolbox 中，提供了多种不同形态的小波函数，可根据实际需求进行选择。
3.调用 wfilters 函数进行小波滤波器设计。
该函数根据所选小波函数的性质，生成对应的离散小波滤波器系数（低通和高通滤波器系数）。
4.使用 wmulticfs 函数对信号进行小波分解。
该函数将信号分解为多个不同尺度和不同频带的小波系数，可用于分析信号中的不同成分。
5.可视化分解结果，通过图像展示各个小波系数的分布和特征，可以更直观地了解信号的结构和组成成分。
二、信号合成信号合成，是指将多个简单的信号成分重新组合起来，形成新的信号。
信号合成常用的方法有基本波形叠加法、线性组合法、窄带带通滤波法等。
在本次实验中，我们采用了基本波形叠加法为例，对信号进行合成。
基本波形叠加法，是指将一系列基本波形（如正弦波、三角波）按照一定比例组合，形成新的波形。
该方法简单易行，对于周期信号的分析具有良好的适应性。

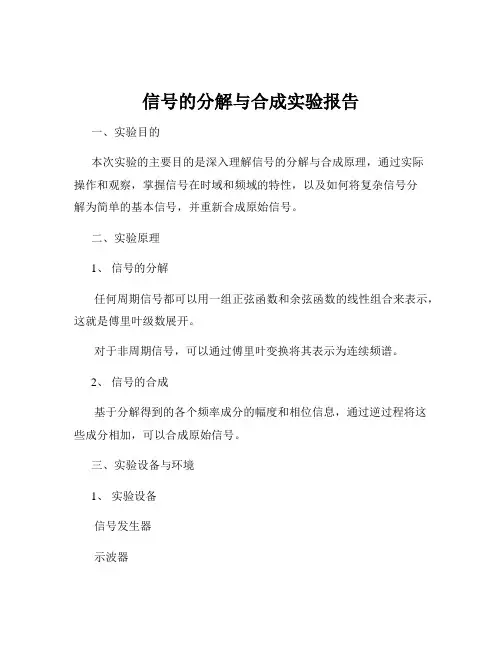

信号的分解与合成实验报告
信号的分解与合成实验报告一、实验目的本次实验的主要目的是深入理解信号的分解与合成原理，通过实际操作和观察，掌握信号在时域和频域的特性，以及如何将复杂信号分解为简单的基本信号，并重新合成原始信号。
二、实验原理1、信号的分解任何周期信号都可以用一组正弦函数和余弦函数的线性组合来表示，这就是傅里叶级数展开。
对于非周期信号，可以通过傅里叶变换将其表示为连续频谱。
2、信号的合成基于分解得到的各个频率成分的幅度和相位信息，通过逆过程将这些成分相加，可以合成原始信号。
三、实验设备与环境1、实验设备信号发生器示波器计算机及相关软件2、实验环境安静、无电磁干扰的实验室环境四、实验内容与步骤1、产生周期信号使用信号发生器产生一个周期方波信号，设置其频率和幅度。
2、观察时域波形将产生的方波信号输入示波器，观察其时域波形，记录波形的特点，如上升时间、下降时间、占空比等。
3、进行傅里叶级数分解通过计算机软件对观察到的方波信号进行傅里叶级数分解，得到各次谐波的频率、幅度和相位信息。
4、合成信号根据分解得到的谐波信息，在计算机软件中重新合成信号，并与原始方波信号进行比较。
5、改变信号参数改变方波信号的频率和幅度，重复上述步骤，观察分解与合成结果的变化。
6、非周期信号实验产生一个非周期的脉冲信号，进行傅里叶变换和合成实验。
五、实验结果与分析1、周期方波信号时域波形显示方波具有陡峭的上升和下降沿，占空比固定。
傅里叶级数分解结果表明，方波包含基波和一系列奇次谐波，谐波的幅度随着频率的增加而逐渐减小。
合成的信号与原始方波信号在形状上基本一致，但在细节上可能存在一定的误差，这主要是由于分解和合成过程中的计算精度限制。
2、改变参数的影响当方波信号的频率增加时，谐波的频率也相应增加，且高次谐波的相对幅度减小。
幅度的改变主要影响各次谐波的幅度，而对频率和相位没有影响。
3、非周期脉冲信号傅里叶变换结果显示其频谱是连续的，且在一定频率范围内有能量分布。
实验四、信号的分解与合成实验实验报告（报告人09光信2）
实验四、信号的分解与合成实验实验报告（报告⼈09光信2）实验四信号的分解与合成实验报告⼀、实验⽬的1、进⼀步掌握周期信号的傅⾥叶级数。
2、⽤同时分析法观测锯齿波的频谱。
3、全⾯了解信号分解与合成的原理。
4、掌握带通滤波器的有关特性测试⽅法及其选频作⽤。
5、掌握不同频率的正弦波相位差是否为零的鉴别和测试⽅法（李沙育图形法）。
⼆、实验原理任何电信号都是由各种不同频率、幅度和初相的正弦波叠加⽽成的。
对周期信号由它的傅⾥叶级数展开式可知，各次谐波为基波频率的整数倍。
⽽⾮周期信号包含了从零到⽆穷⼤的所有频率成分，每⼀频率成分的幅度均趋向⽆限⼩，但其相对⼤⼩是不同的。
通过⼀个选频⽹络可以将信号中所包含的某⼀频率成分提取出来。
对周期信号的分解，可以采⽤性能较佳的有源带通滤波器作为选频⽹络。
若周期信号的⾓频率0w ，则⽤作选频⽹络的Ｎ种有源带通滤波器的输出频率分别是0w 、02w 、03w 、04w 、05w ．．．．0N w ，从每⼀有源带通滤波器的输出端可以⽤⽰波器观察到相应谐波频率的正弦波，这些正弦波即为周期信号的各次谐波。
把分离出来的各次谐波重新加在⼀起，这个过程称为信号的合成。
因此对周期信号分解与合成的实验⽅案如图２－７－１所⽰。
本实验中，将被测锯齿波信号加到分别调谐于其基波和各次谐波频率的⼀系列有源带通滤波器电路上。
从每⼀有源带通滤波器的输出端可以⽤⽰波器观察到相应频率的正弦波。
本实验所⽤的被测周期信号是１００Ｈｚ的锯齿波，⽽⽤作选频⽹络的７种有源带通滤波器的输出频率分别是１００Ｈｚ、２００Hz 、300Hz 、400Hz 、500Hz 、600Hz 、700Hz ，因⽽能从各有源带通滤波器的两端观察到基波和各次谐波。
按照锯齿波的傅⾥叶级数展开式如下所⽰：111111211111f(t)=[sin()sin(2)sin(3)sin(4)sin(5)sin(6)....]23456w t w t w t w t w t w t -+-+-+∏可知，锯齿波的1~7次谐波的幅度⽐应为 1111111::::::234567。
信号合成与分解的信号与系统实验报告
5、实验内容及实验数据记录
实验图形如下
方波图形如下
跳线连接1-2脚时输出方波如下：跳线连接2-3或3-4脚时输出方波如下：
电容值为C=0.1µf电容值为C=0.01µf
跳线连接4-5脚时输出方波如下：
福建农林大学计算机与信息学院信息工程类实验报告
系：电子信息工程专业：电子信息工程年级：2006
姓名：学号：061151091实验课程：信号与系统
实验室号：通信实验室实验设备号：信号与系统（28）实验时间：2009.12.6
指导教师签字：成绩：
实验二 用同时分析法观测方波信号的频谱
1、实验目的
1）观察方波信号的分解，并观测基波和其谐波的合成。
7．质疑、建议、问题讨论
函数信号发生器是一种常见的芯片，在很多场合都要应用到这种芯片。实验中用到的函数信号发生器能产生方波、三角波和正弦波，这三种波是现实应用用到最多的基本波形。通过本次实验我们熟悉了信号发生器的内部结构波形产生的过程，这对我们以后的学习和工作中遇到此类函数信号发生器和这几种波形的理解和应用有很大的帮助。
5)、调节电位器W302，分别观测三种输出波形（波形选择上面已介绍），有何结论？（如影响方波的占空比，那么对正弦波和三角波有何影响呢？）
6）、调节“频率调节”旋扭，记录下函数发生器输出的最高和最低频率（注意配合“频率选择”档）；再调节“幅度调节”旋扭，记录下函数发生器输出的最大和最小幅度（此时配合调节电位器W305）。
当频率大幅增大时波形如下：
电容值为C=0.001µf
6．实验数据处理与分析
1、列表整理C取不同值时三种波形的频率和幅度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 信号分解与合成
--谢格斯 11０７01３36 聂楚飞1１0７０1３24
一、实验目的
1、观察电信号的分解。
2、掌握带通滤波器的有关特性测试方法。
3、观测基波和其谐波的合成．
二、实验内容
1、观察信号分解的过程及信号中所包含的各次谐波。
２、观察由各次谐波合成的信号。
三、预备知识
1、了解李沙育图相关知识．
２、课前务必认真阅读教材中周期信号傅里叶级数的分解以及如何将各次谐波进行叠加等相关内容.
四、实验仪器
1、信号与系统实验箱一台（主板)。
２、电信号分解与合成模块一块。
3、2０Ｍ双踪示波器一台.
五、实验原理
任何电信号都是由各种不同频率、幅度和初相的正弦波迭加而成的。
对周期信号由它的傅里叶级数展开式可知,各次谐波为基波频率的整数倍。
而非周期信号包含了从零到无穷大的所有频率成份,每一频率成份的幅度均趋向无限小,但其相对大小是不同的.
通过一个选频网络可以将电信号中所包含的某一频率成份提取出来。
本实验采用性能较佳的有源带通滤波器作为选频网络,因此对周期信号波形分解的实验方案如图2-3—1所示。
将被测方波信号加到分别调谐于其基波和各次奇谐波频率的一系列有源带通滤波器电路上。
从每一有源带通滤波器的输出端可以用示波器观察到相应频率的正弦波。
本实验所用的被测信号是Hz 531=ω左右的周期信号,而用作选频网络的五种有源带通滤波器的输出频
率分别是543215432ωωωωω、、、、
,因而能从各有源带通滤波器的两端观察到基波和各次谐波.其中,在理想情况下,如方波的偶次谐波应该无输出信号，始终为零电平，而奇次谐波则具有很好的幅度收敛性,理想情况下奇次谐波中一、三、五、七、九次谐波的幅度比应为1：(1/3):（1/5)：(1/7）:（1／9）。
但实际上因输入方波的占空比较难控制在5０%，且方波可能有少量失真以及滤波器本身滤波特性的有限性都会使得偶次谐波分量不能达到理想零的情况。
六、实验步骤
1、把系统时域与频域分析模块插在主板上,用导线接通此模块“电源接入"和主板上的电源（看清标识,防止接错,带保护电路)，并打开此模块的电源开关．
２、调节函数信号发生器，使其输出Hz 53左右（其中在Hz Hz 56~50之间进行选择，
使其合成的效果更好）的方波（要求方波占空比为50%,这个要求较为严格)，峰峰值为5V 左右。
将其接至该实验模块的各带通滤波器的“输入”端,用示波器观察各带通滤波器的输出。
(注:观察频率时，可打开实验箱上的频率计实验模块。
即按下该模块电源开关S2．）
3、用示波器的两个探头,直接观察基波与三次谐波的相位关系，或者采用李沙育图的方法，同时考察其幅度关系，看其相位差是否为零,幅度之比是否为3:1(可以用相应带通滤波器中的调幅和调相电位器进行相关的调节,保证了相位和幅度满足实验的要求,以下的步骤中均可用到调相和调幅,使我们认识到调相和调幅在信号分解和合成的重要性)。
4、将方波分解所得基波和三次谐波,用导线与其对应的插孔相连，观测加法器的输出“合成”波形,并记录所得的波形。
5、同时考察基波、三次谐波、五次谐波的相位和幅度的关系,还是用李沙育图观察其相位关系,用观察法使其幅度关系为5:3：1,。
6、验证各高次谐波与基波之间的相位差是否为零．可用李沙育图形法进行测量,其方法如下：
用导线将函数发生器的方波输出端与带通滤波器输入端连接起来，即把方波信号分先后送入各带通滤波器，如图2—3-1所示。
图２—３－1 信号分解的过程
具体方法一：基波与标准同频同相信号相位比较(李沙育相位测量法)
把函数信号发生器模块产生的正弦波电压调至5Ｖ（峰峰值)，使其送入示波器的X 轴,再把BP Ｆ-1ω的基波送入Y 轴,示波器采用X-Y 方式显示,观察李沙育图形。
（注：当滤波器的增益不为1时，即X 轴和Ｙ轴信号幅度不一致时，在0
90=Φ时其李沙育图形并不为圆,而是椭圆，但其是垂直椭圆，与00900<Φ<时的椭圆并不相同。
）
当两信号相位差为00时,波形为一条直线；当两信号相位差为090时，波形为一个圆；当两信号相位差为00900<Φ<时,波形为椭圆,如图３-２所示。
00900<Φ<时:⎪⎭
⎫ ⎝⎛=ΦB A arcsin
B
00=Φ 090=Φ 00900<Φ<
图２—3－２ 李沙育图形
具体方法二:基波与各高次谐波相位比较(李沙育频率测试法)
把ＢＰF-1ω处的基波送入示波器的Ｘ轴,再分别把B ＰＦ－13ω、B ＰF-15ω处的高次谐波送入Y 轴，示波器采用Ｘ-Y 方式显示,观察李沙育图形。
当基波与三次谐波相位差为00（即过零点重合)、0
90、1800时，波形分别如图3—３所示。
00=Φ 090=Φ 0180=Φ
图2—3—3 基波与三次谐波相位的观察
以上是三次谐波与基波产生的典型的Lissajous 图，通过图形上下端及两旁的波峰个数，确定频率比,即3：1，实际上可用同样的方法观察五次谐波与基波的相移和频比,其应为5：1.
7、方波波形合成
（1)将函数发生器输出的Hz 53左右(其中在Hz Hz 56~50之间进行选择，使其输出的效果更好)方波信号送入各带通滤波器输入端。
(2)在五个带通滤波器输出端逐个测量各谐波输出幅度,
(3）用示波器观察并记录加法器输出端基波与各奇次谐波的叠加波形,如图２—３—4所示。
图２-3-4 基波与三次和五次谐波叠加后的波形
七、实验报告
比较基波与三次谐波不同相位差的波形和频率幅度
相位差为φ=0º相位差为φ=9０º
相位差Φ=180º
基波、三次谐波、五次谐波间的合成。
基波与三次谐波的合成基波与五次谐波的合成
基波、三次谐波、五次谐波的合
三、
八、分析相位、幅值在波形合成中的作用
相位对单个波形来说影响波的位置，即改变初相位能使波在时域坐标轴上左右移动．在波的叠加过程中,波的相位则会使得叠加波形的形状发生很大改变
而幅度的话影响合成波的幅度大小。
