实验3弯曲实验

合集下载

三点弯曲实验 角度计算公式

三点弯曲实验 角度计算公式

三点弯曲实验角度计算公式《三点弯曲实验:深度解析角度计算公式》1. 介绍三点弯曲实验是一种常见的材料力学测试方法,通过在材料上施加力以产生弯曲应力和应变,从而评估材料的强度和韧性。

在进行三点弯曲实验时,计算弯曲角度对于评估材料性能至关重要。

在本文中,我们将深入探讨三点弯曲实验中的角度计算公式,从而更好地理解这一测试方法的原理和应用。

2. 角度计算公式在进行三点弯曲实验时,我们需要计算材料在加载过程中的弯曲角度。

这一角度可以通过以下公式进行计算:\[ \theta = \frac{{PL^2}}{{2EI}} \]在这个公式中,θ代表弯曲角度,P代表加载力,L代表支撑距离,E代表杨氏模量,I代表惯性矩。

这一公式为理论计算公式,通过该公式可以得出材料在三点弯曲实验中的弯曲角度。

3. 深入解析3.1 弯曲角度与加载力的关系根据角度计算公式可知,弯曲角度与加载力成正比,即加载力越大,材料的弯曲角度也会增加。

这一关系反映了材料在承受外力时的变形情况,通过对加载力和弯曲角度的关系进行分析,可以更好地评估材料的强度和变形能力。

3.2 弯曲角度与支撑距离的关系另弯曲角度与支撑距离的平方成正比。

这意味着支撑距离的变化会直接影响材料的弯曲角度。

在进行实际的三点弯曲实验时,需要考虑支撑距离对于弯曲角度的影响,从而得到更准确的测试结果。

3.3 其他因素的影响除了加载力和支撑距离,杨氏模量和惯性矩也是影响弯曲角度的重要因素。

杨氏模量反映了材料的刚度,惯性矩则反映了材料在弯曲过程中的分布情况。

在进行三点弯曲实验时,需要全面考虑这些因素对于弯曲角度的影响,从而得出准确的测试结果。

4. 个人观点和理解三点弯曲实验作为一种重要的材料力学测试方法,对于评估材料性能具有重要意义。

深入理解角度计算公式,可以帮助我们更好地掌握三点弯曲实验的原理和应用,从而为材料的设计和选择提供重要参考。

我个人认为在进行三点弯曲实验时,需要综合考虑各种因素对于弯曲角度的影响,以得出准确的测试结果,这对于材料工程领域具有重要意义。

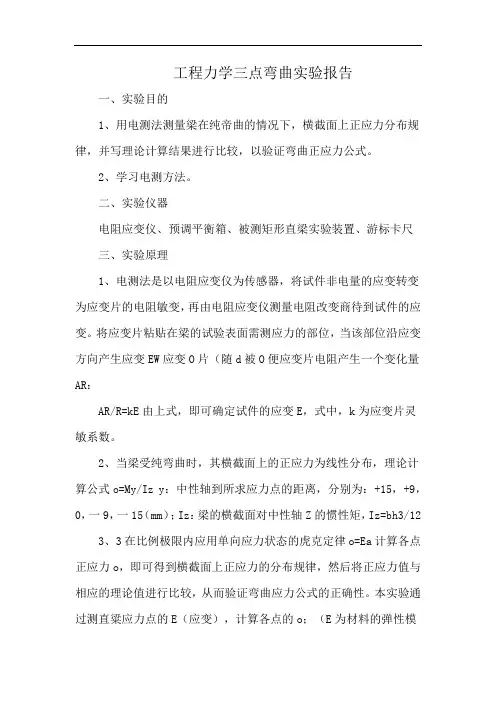

工程力学三点弯曲实验报告

工程力学三点弯曲实验报告

工程力学三点弯曲实验报告一、实验目的1、用电测法测量梁在纯帝曲的情况下,横截面上正应力分布规律,并写理论计算结果进行比较,以验证弯曲正应力公式。

2、学习电测方法。

二、实验仪器电阻应变仪、预调平衡箱、被测矩形直梁实验装置、游标卡尺三、实验原理1、电测法是以电阻应变仪为传感器,将试件非电量的应变转变为应变片的电阻敏变,再由电阻应变仪测量电阻改变商待到试件的应变。

将应变片粘贴在梁的试验表面需测应力的部位,当该部位沿应变方向产生应变EW应变O片(随d被O便应变片电阻产生一个变化量AR:AR/R=kE由上式,即可确定试件的应变E,式中,k为应变片灵敏系数。

2、当梁受纯弯曲时,其横截面上的正应力为线性分布,理论计算公式o=My/Iz y:中性轴到所求应力点的距离,分别为:+15,+9,0,一9,一15(mm);Iz:梁的横截面对中性轴Z的惯性矩,Iz=bh3/123、3在比例极限内应用单向应力状态的虎克定律o=Ea计算各点正应力o,即可得到横截面上正应力的分布规律,然后将正应力值与相应的理论值进行比较,从而验证弯曲应力公式的正确性。

本实验通过测直粱应力点的E(应变),计算各点的o;(E为材料的弹性模量,E=205×103MPa)4、本实验采用增量法,加载级数为4级:最终载荷(P):800N;初载荷(P。

):0N;加载级数(n):4;每级加载增量(AP):10×20=200 N;(杠杆放大倍数为20);四、实验结果相对弯曲半径越小,弯曲的变形程度越大,塑性变形在总变形中所占比重越大,因此卸载后回弹随相对弯曲半径的减小而减小,因而回弹越小。

相对弯曲半径越大,弯曲的变形程度越小,但材料断面中心部分会出现很大的弹性区,因而回弹越大;弯曲角度越大,表明变形区的长度越长,故回弹的积累值越大,其回弹角越大;材料的屈模比越大,则回弹越大。

即材料的屈服强度越大,弹性模量越小,回弹量越大。

在整个做弯曲实验过程中,基本每次都要更换凸模,我们每次都要进行调整和试模,这是比较困难的,但几次下来,也能得心应手了。

三点弯曲实验 实验要求

三点弯曲实验 实验要求

三点弯曲实验实验要求三点弯曲实验实验要求:三点弯曲实验是一种常用的力学实验方法,用于确定材料的弯曲性能。

它可以测量材料在受到外力作用下的弯曲变形以及其承载能力。

本实验的要求如下:1. 实验样品准备:选择合适的样品几何形状和尺寸,确保样品具有代表性。

样品的表面应光滑、清洁,无明显缺陷。

样品应根据实验要求进行预处理,如热处理、正火等。

2. 实验设备准备:确认实验设备完好并准备就绪。

包括弯曲试验机、测量仪器等。

弯曲试验机要能够施加均匀加载,并能够准确测量弯曲力和位移。

3. 实验参数设定:根据材料特性和实验目的,设置合适的实验参数。

包括加载速度、加载范围、试验温度等。

确保参数设定与实际应用环境相符合。

4. 实验操作过程:根据实验要求,将样品放置在弯曲试验机上,并将其固定在合适的位置。

开始加载,逐渐增加加载力,记录加载过程中的弯曲力和位移数据。

5. 实验数据处理:根据实验数据计算弯曲应力和应变。

可以使用适当的数学模型,如梁理论等进行计算和分析。

根据实验结果,评估材料的弯曲性能。

6. 实验结果分析:根据实验结果,进行结果分析和讨论。

可以比较不同材料的弯曲性能,探讨材料的应用范围和潜力。

7. 安全注意事项:在进行实验过程中,要注意安全操作。

遵循实验室安全规范,穿戴合适的防护装备。

确保实验环境安全,避免人员和设备的意外伤害。

三点弯曲实验是一种常用的材料力学实验方法,通过采集和分析实验数据,可以获得材料的弯曲性能参数,为材料的设计和应用提供重要参考依据。

在进行实验时,确保实验样品和设备的准备工作充分,操作过程合理规范,结果分析准确可靠,同时注重实验安全。

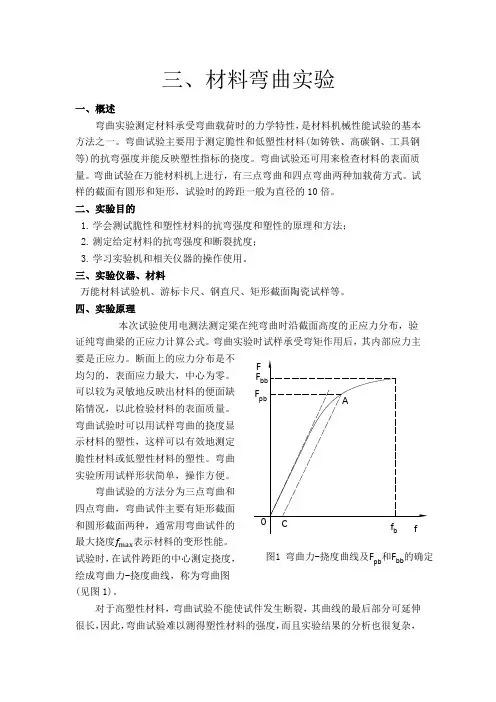

3弯曲实验

3弯曲实验

三、材料弯曲实验一、概述弯曲实验测定材料承受弯曲载荷时的力学特性,是材料机械性能试验的基本方法之一。

弯曲试验主要用于测定脆性和低塑性材料(如铸铁、高碳钢、工具钢等)的抗弯强度并能反映塑性指标的挠度。

弯曲试验还可用来检查材料的表面质量。

弯曲试验在万能材料机上进行,有三点弯曲和四点弯曲两种加载荷方式。

试样的截面有圆形和矩形,试验时的跨距一般为直径的10倍。

二、实验目的1. 学会测试脆性和塑性材料的抗弯强度和塑性的原理和方法;2. 测定给定材料的抗弯强度和断裂扰度;3. 学习实验机和相关仪器的操作使用。

三、实验仪器、材料万能材料试验机、游标卡尺、钢直尺、矩形截面陶瓷试样等。

四、实验原理本次试验使用电测法测定梁在纯弯曲时沿截面高度的正应力分布,验证纯弯曲梁的正应力计算公式。

弯曲实验时试样承受弯矩作用后,其内部应力主要是正应力。

断面上的应力分布是不均匀的,表面应力最大,中心为零。

可以较为灵敏地反映出材料的便面缺陷情况,以此检验材料的表面质量。

弯曲试验时可以用试样弯曲的挠度显示材料的塑性,这样可以有效地测定脆性材料或低塑性材料的塑性。

弯曲实验所用试样形状简单,操作方便。

弯曲试验的方法分为三点弯曲和四点弯曲,弯曲试件主要有矩形截面和圆形截面两种,通常用弯曲试件的最大挠度f max 表示材料的变形性能。

试验时,在试件跨距的中心测定挠度,绘成弯曲力-挠度曲线,称为弯曲图(见图1)。

对于高塑性材料,弯曲试验不能使试件发生断裂,其曲线的最后部分可延伸很长,因此,弯曲试验难以测得塑性材料的强度,而且实验结果的分析也很复杂,图1 弯曲力-挠度曲线及F pb 和F bb 的确定故塑性材料的力学性能由拉伸试验测定,而不采用弯曲试验。

对于脆性材料,可根据弯曲图求得抗弯强度,即:σbb =M其中M-------- 最大弯矩,三点弯曲时,M =FL4,四点弯曲时M =FL 2;W-------- 试样抗弯截面系数。

直径为d 的圆柱式样,W =πd 232,宽度为b ,高度为h 的矩形试样,W =bh 26。

实验三 材料弯曲强度测试-实验报告

实验三 材料弯曲强度测试-实验报告

实验三材料弯曲强度测试
一、实验目的
1. 掌握弯曲强度测试试件的制备方法;
2. 掌握弯曲强度的测试原理与测试方法;
3. 了解影响材料弯曲强度的各种因素。

二、实验原理
从材料力学的角度分析、推导弯曲强度的计算原理和表达式。

三、实验设备及材料
CMT系列型微机控制万能材料试验机,游标卡尺;试件若干;玻璃板、研磨材料。

四、实验结果与分析
陶瓷材料抗弯强度测定记录
五、思考题
1. 为什么对弯曲强度的试样要严格规定机械加工的质量要求,如表面粗糙度
以及研磨抛光等?
2. 三点弯曲和四点弯曲所测强度有什么区别?
3. 跨度、力的加载速度对弯曲强度的测定结果有什么影响?
4. 为什么弯曲强度要规定试样的宽度和厚度?
5. 弯曲强度实验可以用于表征材料的哪些特性?
6. 力学试验机除了可以进行弯曲强度测试外,还可以用于哪些性能的测试?。

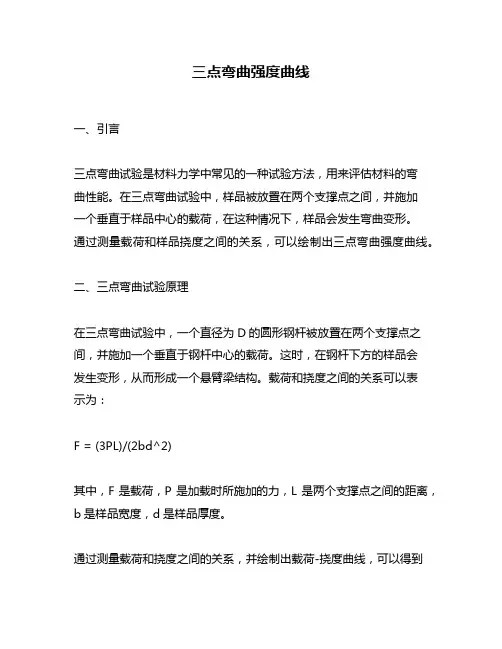

三点弯曲强度曲线

三点弯曲强度曲线

三点弯曲强度曲线一、引言三点弯曲试验是材料力学中常见的一种试验方法,用来评估材料的弯曲性能。

在三点弯曲试验中,样品被放置在两个支撑点之间,并施加一个垂直于样品中心的载荷,在这种情况下,样品会发生弯曲变形。

通过测量载荷和样品挠度之间的关系,可以绘制出三点弯曲强度曲线。

二、三点弯曲试验原理在三点弯曲试验中,一个直径为D的圆形钢杆被放置在两个支撑点之间,并施加一个垂直于钢杆中心的载荷。

这时,在钢杆下方的样品会发生变形,从而形成一个悬臂梁结构。

载荷和挠度之间的关系可以表示为:F = (3PL)/(2bd^2)其中,F是载荷,P是加载时所施加的力,L是两个支撑点之间的距离,b是样品宽度,d是样品厚度。

通过测量载荷和挠度之间的关系,并绘制出载荷-挠度曲线,可以得到三点弯曲强度曲线。

三、三点弯曲试验步骤1. 制备样品:根据实验要求,制备符合要求的样品。

2. 安装样品:将样品放置在两个支撑点之间,并调整支撑点的距离,使其与实验要求相符。

3. 施加载荷:在样品中心施加一个垂直于样品的载荷,记录下载荷和挠度的数据。

4. 增加载荷:逐渐增加载荷,记录下载荷和挠度的数据。

5. 卸载:当到达最大载荷时,卸去载荷,并记录下卸载时挠度的数据。

6. 数据处理:根据实验数据绘制出载荷-挠度曲线,并计算出三点弯曲强度等相关参数。

四、三点弯曲强度曲线分析通过三点弯曲试验得到的载荷-挠度曲线可以用来分析材料的弯曲性能。

在该曲线中,通常可以观察到以下几个特征:1. 线性阶段:当施加小于一定程度的载荷时,材料呈现出线性变形。

在这个阶段中,材料满足胡克定律,并且应力和应变成正比关系。

2. 弯曲阶段:当施加的载荷超过线性阶段时,材料开始展现出弯曲变形。

在这个阶段中,载荷和挠度之间的关系不再是线性关系。

3. 断裂阶段:当载荷达到一定程度时,材料会发生断裂。

在这个阶段中,载荷急剧下降,并且挠度也会急剧增加。

通过分析三点弯曲强度曲线,可以得到材料的许多力学特性,如三点弯曲强度、断裂韧性、塑性应变比等。

三点弯曲断裂试验

三点弯曲断裂试验

三点弯曲断裂试验1. 引言三点弯曲断裂试验是一种用于确定材料在弯曲加载下的性能,特别是其断裂韧性的实验方法。

该试验通常用于金属、塑料、复合材料等各种材料的质量控制和性能评估。

2. 试验原理2.1 弯曲加载在三点弯曲试验中,试样被置于两个支撑点之间,加载头通过试样中央施加力。

这种加载方式产生了试样的曲率,使得试样在中央形成一个弯曲区域。

2.2 断裂韧性试验的目标之一是测量材料的断裂韧性,即在断裂前能够吸收的能量。

断裂韧性是评估材料对裂纹扩展的抵抗能力的重要指标。

3. 实验装置和标准3.1 试样准备试样通常采用长方形或圆柱形,具体几何形状和尺寸根据所使用的标准而定。

试样的制备要求非常严格,以确保试验结果的准确性。

3.2 试验机三点弯曲试验通常使用专用的试验机,其加载头和支撑点的布置使得试样在弯曲过程中能够形成明显的弯曲区域。

电子扩大计等传感器通常用于测量试验过程中的应变和力。

3.3 标准和规范ASTM、ISO等国际标准组织发布了一系列关于三点弯曲断裂试验的标准,规定了试样的制备、试验过程、数据记录和分析等方面的要求。

4. 试验过程4.1 预加载试验开始前,通常进行预加载步骤,以确保试样处于正确的位置并能够承受后续的弯曲加载。

4.2 施加载荷加载头逐渐施加载荷,使试样发生弯曲。

记录加载和位移数据,直到试样发生断裂。

4.3 数据分析通过加载-位移曲线和应力-应变曲线等数据,评估材料的弯曲性能,计算断裂韧性等指标。

5. 应用领域5.1 材料评估三点弯曲断裂试验广泛用于评估材料的断裂韧性,对材料的可靠性和适用性提供重要信息。

5.2 质量控制在制造业中,三点弯曲试验可用于质量控制,确保生产的材料符合规定的标准。

6. 结论三点弯曲断裂试验是一种常见而重要的材料性能评估方法,可为工程、设计和制造等领域提供有关材料在弯曲加载下的性能特征的关键信息。

通过遵循相关标准和规范,可以确保试验的准确性和可重复性,使其成为材料科学和工程领域中的一项不可或缺的实验手段。

实验3弯曲实验

实验3弯曲实验

实验三 弯曲实验一、实验目的和要求1.学习使用试验机进行弯曲实验的基本原理和方法。

2.观察试样在弯曲过程中的各种现象,由此了解试件变形过程中变形随荷载变化规律,以及有关的一些物理现象。

测定试样材料的弹性模量E 。

3. 绘制力-挠度的曲线,观察平面假设的实用性,验证纯弯曲梁的挠度计算公式。

二.实验设备、仪器和试件1.万能材料实验机,划线台,游标卡尺,钢直尺,划针。

2.矩形截面低碳钢试样三、实验原理和方法(1)理论公式:本实验的测试对象为低碳钢制矩形截面简支梁,加载方式如图3-1所示。

由材料力学可知,AB 梁将产生弯曲变形,中点C 的挠度w 最大,计算式为ZEI Fl w 483=(1) 其中,跨距a l 2=,截面惯性矩123bh I Z =,这里,b 和h 分别是横截面的宽和高。

于是材料的弹性模量E 可计算得到ZwI Fl E 483=(2) 横截面上各点正应力沿截面高度按线性规律变化,沿截面宽度均匀分布,中性轴上各点的正应力为零。

截面的上、下边缘上各点正应力为最大。

危险截面C 的正应力最大值为ZW M =max σ (3)其中,M 是危险截面C 上的弯矩,Z W 是截面抗弯系数62bh W Z = (4)(2)实测方法:实验采用手动加载方法,荷载F 大小可在计算机软件界面下的"负荷"窗口读出;挠度可在软件界面下的"变形"窗口读出。

在弹性范围内,如果测得载荷与变形数据由上式可求出要求的实验值。

将实验值进行处理后可以得到材料的弹性模量E ,与理论计算值进行比较,就可以验证弯曲变形公式。

实验采用增量法。

每增加等量载荷ΔF ,测得变形一次。

因每次ΔF 相同,故变形应是基本上按比例增加。

四.实验步骤1.测量矩形截面梁试样的宽度b 和高度h , 测量荷载作用点到梁支点距离a 2.在试样的侧面沿中性层划一条纵向线, 再在中性层纵向线两侧等距离各划一条纵向线; 在试样中点划一条横向线,在中点横向线两侧等距离(5mm )各划一条横向线 (上述划线用于观察变形情况和平面假设) 在试样支点各划一条横向线(用于安放试样)3.实验时的取变形量5.00=∆l mm ,7.01=∆l mm , 9.02=∆l mm 1.13=∆l mm 左右(最好稍大些),相当于分四次加载。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
最大弯曲应力( /MPa)
低碳钢
2、绘制弯曲力-挠度曲线(F-f曲线)。
材料的弯曲实验
一、实验目的
1、采用三点弯曲对矩形横截面试件施加弯曲力,测定其弯曲力学性能;
2、学习、掌握Leabharlann 机控制电子万能试验机的使用方法及工作原理。
二、实验设备
3、微机控制电子万能试验机;
4、游标卡尺。
三、实验试件
实验所用试件如下图1所示,试件截面为矩形,其中,b为试件宽度,h为试件高度,L为试件长度。
(1)
图3图解法测定弯曲弹性模量
3、最大弯曲应力 的测定:
(2)
其中, 为最大弯曲应力, 为最大弯曲力, 为试件的抗弯截面系数, 。
五、实验步骤及注意事项
1、试件准备:矩形横截面试件应在跨距的两端和中间处分别测量其高度和宽度。取用三处宽度测量值的算术平均值和三处高度测量值的算术平均值,作为试件的宽度和高度。
5、记录数据:每个试件试验完后屏幕右端将显示试验结果。一批试验完成后点击“生成报告”按钮将生成试验报告。
6、试验结束:试验结束后,清理好机器,关断电源。
六、实验报告要求
1、实验数据及计算结果处理:
材料
试件宽度(b/mm)
试件高度(h/mm)
跨距(Ls)
最大弯曲力( /kN)
最大挠度(f/mm)
弯曲弹性模量( /MPa)
2、试验机准备:按试验机→计算机→打印机的顺序开机,开机后须预热十分钟才可使用。运行配套软件,根据计算机的提示,设定试验方案,试验参数。
3、安装夹具,放置试件:根据试样情况选择弯曲夹具,安装到试验机上,检查夹具,设置好跨距,放置好试件。
4、开始试验:点击试验部分里的新试验,选择相应的试验方案,输入试件的尺寸。按运行命令按钮,设备将按照软件设定的试验方案进行试验。
图1 矩形截面试件
四、实验原理
1、三点弯曲试验装置
图2所示为三点弯曲试验的示意图。其中,F为所施加的弯曲力,Ls为跨距,f为挠度。
图2 三点弯曲试验示意图
2、弯曲弹性模量 的测定(图解法):
通过配套软件自动记录弯曲力-挠度曲线(见图3)。在曲线上读取弹性直线段的弯曲力增量和相应的挠度增量,按式(1)计算弯曲弹性模量,其中,I为试件截面对中性轴的惯性矩, 。
