弯曲试验
材料弯曲试验方法
材料弯曲试验方法材料弯曲试验是一种常用的材料力学性能测试方法，用于评估材料的抗弯强度、弹性模量等力学性能指标。
在弯曲试验中，材料在外力的作用下发生变形，并在达到一定程度时发生破坏。
本文将介绍材料弯曲试验的基本原理、试验步骤、仪器设备以及数据处理方法。
材料弯曲试验的基本原理是根据材料在受力时的弯曲变形，通过施加力矩或力对材料进行弯曲。
在弯曲试验中，通常使用三点弯曲或四点弯曲的方式施加力矩。
在三点弯曲试验中，材料样品的两端固定，施加一个垂直于样品平面的力在中间部位。
在四点弯曲试验中，材料样品的两端固定，施加两个对称的力作用在中间部位。
通过施加不同大小的力矩，观察材料的弯曲变形和破碎情况，并测量相关的试验数据。
进行材料弯曲试验时，首先需要准备试验样品。
样品的尺寸和几何形状应符合相应的标准要求。
样品的准备通常包括切割、打磨和清洗等步骤。
亲用曲率计量R 和荷载R，曲率计与荷载计从机械静力学中得到，公式为：M=PL/4R=1/L样品准备完成后，将样品放置在弯曲试验机的弯曲支撑上，并将力施加在样品的中间部位。
在加载过程中，需要保持加载速度均匀，并逐渐增加加载的力大小。
通过逐渐增加的力加载，可以观察样品的变形情况，并记录相关的试验数据。
在加载过程中，可以使用压电应变片或应变计来测量材料的变形量，以进一步计算材料的弯曲应力和弹性模量。
在试验完成后，需要对试验数据进行处理和分析。
常用的试验数据包括弯曲应力-应变曲线、弯曲强度和弹性模量等参数。
弯曲应力-应变曲线是表示材料在弯曲过程中应力和应变的关系曲线。
通过绘制应力-应变曲线，可以评估材料的弹性和塑性变形特性。
弯曲强度表示材料在弯曲过程中承受的最大弯曲应力，可以用于比较不同材料的弯曲性能。
弹性模量表示材料的刚度和变形能力，是评估材料在受力下的抵抗能力的重要参数。
总结起来，材料弯曲试验是一种常用的材料力学性能测试方法，可以评估材料的抗弯强度、弹性模量等力学性能指标。
通过施加力矩对材料进行弯曲，并测量相关的试验数据，可以得到材料的弯曲应力-应变曲线、弯曲强度和弹性模量等参数。
混凝土中弯曲试验的原理与方法
混凝土中弯曲试验的原理与方法一、弯曲试验的概述混凝土是一种具有优异的压缩性能，但由于其脆性较强，抗拉强度相对较弱，因此在工程应用过程中，容易出现裂缝、断裂等问题，从而影响混凝土结构的使用寿命。
为了评估混凝土某些部位的抗弯性能，设计了弯曲试验。
弯曲试验是一种通过施加弯曲荷载来考察混凝土的抗弯性能的试验方法。
通过该试验可以测定混凝土的弯曲变形、破坏形态和弯曲强度等参数，从而为混凝土结构的设计、施工和维护提供参考依据。
二、弯曲试验的原理弯曲试验的原理是通过对混凝土试件施加弯曲荷载，使其发生弯曲变形，并测定荷载与变形之间的关系，从而计算出混凝土的抗弯强度。
弯曲变形是混凝土在受到弯曲荷载作用时的主要变形形式，当荷载作用于混凝土试件上时，其上表面受到压应力，下表面受到拉应力，从而使混凝土试件弯曲。
在弯曲过程中，试件上表面的混凝土受到压缩，下表面的混凝土受到拉伸，当受拉应力达到混凝土的抗拉强度时，混凝土试件就会发生裂缝，当裂缝扩展到试件的全截面时，试件就会发生破坏。
弯曲试验的原理可以用以下公式表示：M = PL/4其中，M为弯曲荷载，P为试件上的荷载，L为试件的长度。
在试验过程中，通过测定荷载与试件中心挠度的关系曲线，可以得到试件的抗弯强度。
三、弯曲试验的方法1. 试件的制备混凝土弯曲试验的试件通常使用标准梁试件。
试件的尺寸、形状和质量应符合国家和地方的标准要求。
试件的长度一般为3倍宽度，宽度一般为高度的1/2或1/3。
试件的制备应遵循混凝土试件制备标准，进行充分拌和、均匀浇注、养护和标记等工作。
2. 试验的设备弯曲试验的设备通常包括弯曲试验机、荷载传感器、挠度测量装置、数据采集系统等。
弯曲试验机通常采用万能材料试验机或专用弯曲试验机。
荷载传感器通常采用应变片式或压电式传感器，用于测量试件的荷载。
挠度测量装置通常采用挠度计或激光位移传感器，用于测量试件的挠度。
数据采集系统通常用于采集和处理试验数据，并输出荷载-挠度曲线。

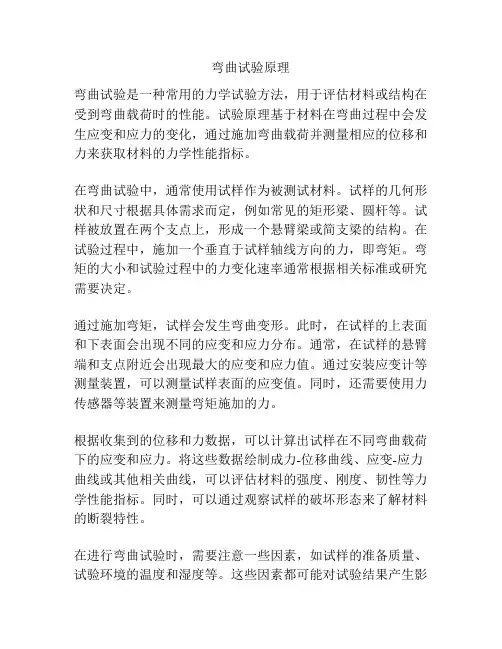

弯曲试验原理
弯曲试验原理
弯曲试验是一种常用的力学试验方法，用于评估材料或结构在受到弯曲载荷时的性能。
试验原理基于材料在弯曲过程中会发生应变和应力的变化，通过施加弯曲载荷并测量相应的位移和力来获取材料的力学性能指标。
在弯曲试验中，通常使用试样作为被测试材料。
试样的几何形状和尺寸根据具体需求而定，例如常见的矩形梁、圆杆等。
试样被放置在两个支点上，形成一个悬臂梁或简支梁的结构。
在试验过程中，施加一个垂直于试样轴线方向的力，即弯矩。
弯矩的大小和试验过程中的力变化速率通常根据相关标准或研究需要决定。
通过施加弯矩，试样会发生弯曲变形。
此时，在试样的上表面和下表面会出现不同的应变和应力分布。
通常，在试样的悬臂端和支点附近会出现最大的应变和应力值。
通过安装应变计等测量装置，可以测量试样表面的应变值。
同时，还需要使用力传感器等装置来测量弯矩施加的力。
根据收集到的位移和力数据，可以计算出试样在不同弯曲载荷下的应变和应力。
将这些数据绘制成力-位移曲线、应变-应力曲线或其他相关曲线，可以评估材料的强度、刚度、韧性等力学性能指标。
同时，可以通过观察试样的破坏形态来了解材料的断裂特性。
在进行弯曲试验时，需要注意一些因素，如试样的准备质量、试验环境的温度和湿度等。
这些因素都可能对试验结果产生影
响，因此需要进行相应的控制和记录。
总之，弯曲试验通过施加弯矩载荷并测量相应的位移和力，用于评估材料或结构的力学性能。
它是一种常用的试验方法，可以为工程设计、材料研究等提供重要的参考数据。
材料弯曲试验方法
材料弯曲试验方法
材料弯曲试验是一种常用的力学试验方法，用于评估材料的弯曲性能和弯曲强度。
以下是几种常见的材料弯曲试验方法：
1. 三点弯曲试验：该试验方法常用于较大尺寸和较硬材料的弯曲性能评估。
在试验中，材料被放置在两个支撑点之间，施加一个或多个负载点作用于材料上，使其发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算出材料的弯曲强度和弹性模量。
2. 四点弯曲试验：四点弯曲试验常用于较小尺寸和较脆弱材料的弯曲性能评估，如陶瓷、玻璃等。
与三点弯曲试验相比，四点弯曲试验具有更广泛的应力分布，能够更准确地评估材料的弯曲强度和断裂强度。
试验中，材料被放置在两个较远的支撑点之间，施加两个相对较近的负载点作用于材料上，使其发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
3. 悬臂梁弯曲试验：悬臂梁弯曲试验常用于薄板、薄膜等柔性材料的弯曲性能评估。
在试验中，材料的一端固定，另一端悬空。
在悬空端施加一个负载，使材料发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
4. 圆盘弯曲试验：圆盘弯曲试验常用于薄板、薄膜等轻质材料的弯曲性能评估。
在试验中，将材料固定在一块圆盘上，施加一个负载，使圆盘和材料发生弯曲。
试验过程中测量材料在不同负载下的挠度和应力，从而计算材料的弯曲强度和弹性模量。
弯曲试验的特点及应用
弯曲试验的特点及应用
弯曲试验是测试材料在受到弯曲载荷时的性能和行为的一种试验方法。
它的特点及应用如下：
特点：
1. 弯曲试验可以模拟实际应用中的力学情况，对材料的性能进行综合评价。
2. 弯曲试验的载荷是沿材料的宽度方向施加的，可以检测材料的弯曲强度、弯曲刚度和变形能力等力学性能。
3. 弯曲试验可以通过改变载荷的大小和形式，模拟不同的使用条件，了解材料在不同情况下的性能表现。
4. 弯曲试验可以用来评估材料的韧性和断裂行为。
应用：
1. 弯曲试验可以用于材料的选择和设计，帮助工程师了解材料在实际应用中的性能和可靠性。
2. 弯曲试验可以用于质量控制和质量检验，对材料的性能进行检测和评估。
3. 弯曲试验可以用于研究新材料的力学性能和行为，为材料改性和优化提供依据。
4. 弯曲试验可以用于研究材料在不同温度、湿度等环境条件下的力学性能变化，评估材料的耐久性和稳定性。
总之，弯曲试验是一种重要的力学性能测试方法，具有广泛的应用前景，在材料科学、工程设计和质量控制等领域都有重要的作用。
弯曲试验
钢筋弯曲试验
试验目的:冷弯试验是用以检查钢材承受弯曲变形的能力，观察其缺陷。
（1）试验长度根据仪器设备确定，一般为5d+150mm，d为公称直径；（2）选择钢筋冷弯头（如下表）安装冷弯头
对于光圆钢筋弯心直径；D=d
（3）选择支问距离:（此间距在试验期问应保持不变）
L=（D+3a）±a/2
a-公称直径，D--弯心直径
（一）试验准备:
1室内温度控制在:10~35℃。
（对温度要求严格时:23℃±5℃）。
2检查试验仪器是否正常运行并预热仪器。
（二）试验步骤:
1根据上面内容选择好冷弯压头，
2计算并调好间距，把样品放在支辊正中间。
样品中心与冷弯头对准3调整冷弯头，使其刚好与样品接触数值清零后，开始加压。
试验速
率控制在（1±0.2）mm/s
5冷全要求的角度后，停止加压，松油。
取出样品，察看弯曲最大部分有无裂缝、起层利落状况，判定是否合格
6试验结束后，立即切断仪器电源，擦拭仪器并归位。
混凝土弯曲变形试验标准
混凝土弯曲变形试验标准一、前言弯曲试验是混凝土力学试验中的一种常见试验方法，用于研究混凝土在受弯曲荷载作用下的变形性能，是评价混凝土抗弯强度和变形能力的重要依据。
因此，制定一套完整的混凝土弯曲变形试验标准对于混凝土工程的设计和施工具有重要的指导意义。
二、试验目的本试验的目的是研究混凝土在受弯曲荷载作用下的变形特性和抗弯强度，并为混凝土的设计和施工提供科学依据。
三、试验设备1. 试验机：承载力不小于200kN，采用比例秤或应变计来测量荷载。
2. 弯曲试验模具：模具应符合GB/T50081-2002《混凝土试件制作规范》中的规定，模具尺寸为100mm×100mm×500mm，模具内表面应平整、无明显损伤。
3. 试验钢模：钢模尺寸为50mm×50mm×500mm，钢模表面应平整、无明显损伤。
4. 底座：底座应具有足够的强度和稳定性。
5. 量具：包括卡尺、游标卡尺等。
四、试验原理混凝土在受弯曲荷载作用下，内部产生剪应力和弯曲应力，导致混凝土产生弯曲变形。
根据梁的基本理论，可得出混凝土抗弯强度和变形能力的相关参数。
五、试验步骤1. 混凝土试件制作：按照GB/T50081-2002《混凝土试件制作规范》的要求制作100mm×100mm×500mm的混凝土试件。
2. 试件表面处理：试件表面要平整，去除松散物质和突出物。
3. 钢模和混凝土试件的安装：将钢模放置于底座上，将试件放置在钢模上，调整试件与钢模的位置，使试件的中心线与钢模的中心线重合。
4. 荷载施加：将试验机的压头移动到试件的上方，调整高度，使荷载与试件中心线重合。
调整试验机的速度，每10秒钟增加一次荷载，直至试件破坏。
5. 记录数据：记录荷载和试件的挠度数据，并绘制荷载-挠度曲线。
六、试验结果的计算1. 抗弯强度：按照GB/T50081-2002《混凝土试件制作规范》的公式计算。
2. 弯曲变形模量：根据荷载-挠度曲线的斜率计算。
混凝土梁的弯曲标准试验
混凝土梁的弯曲标准试验混凝土梁是一种常见的建筑材料，用于构建建筑物的结构和框架。
为了确保混凝土梁的质量和可靠性，需要进行弯曲标准试验。
本文将详细介绍混凝土梁弯曲试验的标准要求、试验流程、试验结果及其分析。
一、弯曲试验标准要求1.试验材料：混凝土梁的试验应选取符合国家强制性标准的混凝土和钢筋，按照设计要求进行配制和加工。
2.试验方法：采用三点弯曲试验方法进行试验，即将混凝土梁放在两个支撑点上，施加一个垂直于梁的荷载，在中间点处测量梁的挠度和荷载大小。
3.试验条件：试验应在恒定的温度和湿度条件下进行，试验室内温度应控制在20℃左右，相对湿度应控制在60%左右。
4.试验设备：试验设备应符合国家强制性标准，包括试验机、测量仪器、支撑点等。
5.试验要求：试验应按照国家强制性标准要求进行，试验过程中应注意安全，试验结果应准确可靠。
二、弯曲试验流程1.试验前准备：选取符合要求的混凝土梁和钢筋，按照设计要求进行配制和加工，将试验设备进行校准和调试，确保试验设备的准确性和可靠性。
2.试验安装：将混凝土梁放在两个支撑点上，支撑点应在梁的两端，距离应按照设计要求进行设置。
在中间点处设置一个荷载施加点，并连接测量仪器和试验机。
3.试验过程：在试验机上输入试验参数，包括试验荷载大小和试验速度等，开始施加荷载。
在荷载施加过程中，实时测量梁的挠度和荷载大小，并记录数据。
当梁发生破坏或达到设计要求时，停止试验并记录试验结果。
4.试验结果分析：根据试验数据进行结果分析，包括荷载-挠度曲线、抗弯强度、抗弯刚度等指标。
根据试验结果评估混凝土梁的质量和可靠性。
三、试验结果及其分析1.荷载-挠度曲线：荷载-挠度曲线是试验数据的重要指标，反映混凝土梁的抗弯性能。
荷载-挠度曲线应呈线性关系，当荷载增加时，梁的挠度也随之增加。
2.抗弯强度：抗弯强度是指混凝土梁在弯曲试验中所能承受的最大荷载，是反映混凝土梁抗弯能力的重要指标。
抗弯强度的计算公式为：抗弯强度=最大荷载×支跨比×1000。
