(精选)成套电器设备报价手册
成套电气设备报价
成套电气设备报价、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电气成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN □-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
PGL、GGD、BFC、GCL(K)、GBD、GCS、MNS,成套配电柜、变电站

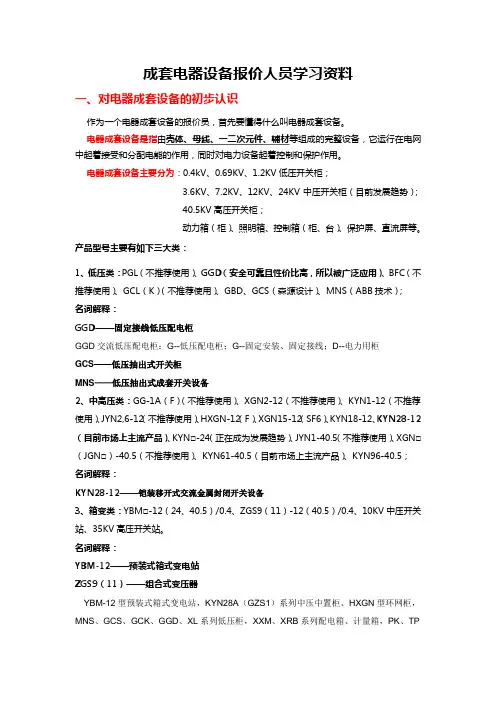

成套电器设备报价人员学习资料一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）；40.5KV高压开关柜；动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；名词解释：GGD——固定接线低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCS——低压抽出式开关柜MNS——低压抽出式成套开关设备2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；名词解释：KYN28-12——铠装移开式交流金属封闭开关设备3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
名词解释：YBM-12——预装式箱式变电站ZGS9（11）——组合式变压器YBM-12型预装式箱式变电站，KYN28A（GZS1）系列中压中置柜、HXGN型环网柜，MNS、GCS、GCK、GGD、XL系列低压柜，XXM、XRB系列配电箱、计量箱，PK、TP系列控制屏。
成套设备报价学习资料ppt
计算运输费用
根据设备的尺寸、重量和运输距离等因素，计算 运输费用。
汇总报价清单
将设备价格、运输费用、保险费用以及其他费用 汇总成报价清单。
报价总结
要点一
分析报价风险
根据报价清单，分析报价的风险和不 确定性，包括成本风险、市场竞争风 险等。
要点二
确定报价策略
根据客户需求和市场行情，制定合理 的报价策略，包括价格水平、交货周 期、付款方式等。
注意合同履行
在签订合同后，要认真履行 合同条款，确保质量和交货 期。
THANK YOU.
确定报价范围
根据客户需求和市场行情，明确报价范围，包 括设备的价格、运输、保险、税费等方面。
3
准备相关资料
收集和整理相关资料，包括设备的技术说明书 、图纸、市场价格调研报告等。
报价计算
确定设备价格
根据设备的特点和市场行情，确定合理的设备价 格。
计算保险费用
根据设备的价值和运输距离等因素，计算保险费 用。
根据实际生产需求，适当调整设 备尺寸，提高设备的适应性。
通过采用智能控制系统，提高设 备的自动化程度和生产效率。
03
成本分析与报价策略
成本构成分析
01
直接成本
包括原材料费用、零部件费用和直接 人工等。
02
间接成本
包括制造费用、管理费用和销售费用 等。
03
行业标准成本
参考同行业的平均成本水平，评估本 企业成套设备的成本构成是否合理。
报价策略选择
基于成本的报价策略
根据企业成套设备的成本构成，加上一定的利润进行报价。
基于竞争对手的报价策略
根据竞争对手的报价水平，结合本企业成套设备的成本构成进行报价。
成套设备报价表
APE1 NS-160/3 160A WATSN-160A/4 LC1-D9511/3 LA39 AD16 RT14
1 4 1 2 4 8 2
台 只 只 只 只 只 只
31878.6 1210 9500 875 15 10 12
31878.6 4840 9500 1750 60 80 24 800 2500 12324.6 31878.6 33219.4 4840 268 9500 1750 1750 0 0 225 120 48 900 2500 11318.4 33219.4
8
APE2 NS-160/3 160A C65N-D16A/3P WATSN-160A/4 LC1-D9511/3 LC1-D0911/4 SJ HH54 LA39 AD16 RT14
1 4 2 1 2 2
15 12 4
台 只 只 只 只 只 只 只 只 只 只
33219.4 1210 134 9500 875 875 168 40 15 10 12
1 2 2 2 1 4
台 只 只 只 只 只
10230.7 282 130 105 6115 10
7
双电源软启动柜 断路器 双电源 接触器 按钮 灯 熔断器 辅材 外壳 成套费 小 计： 双电源软启动柜 断路器 小型断路器 双电源 接触器 接触器 时间继电器 中间继电器 按钮 灯 熔断器 辅材 外壳 成套费 小 计：

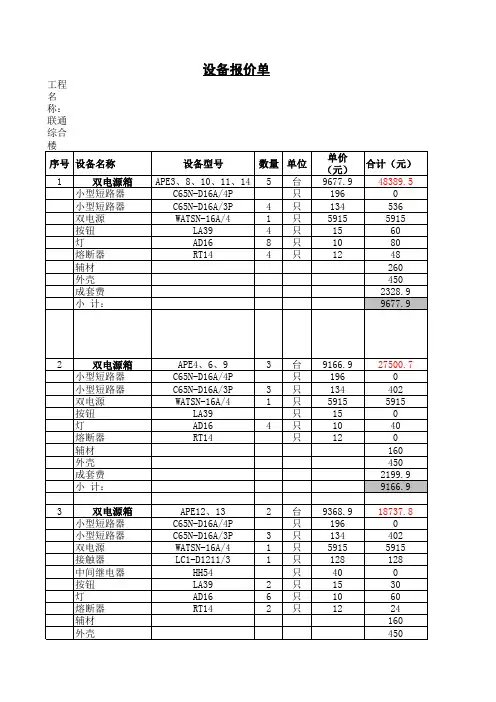

设备报价单
工程名称：联通综合楼 单价（ 合计（ 序号 设备名称 设备型号 数量 单位 单价（元） 合计（元） 1 APE3、8、10、11、14 5 台 9677.9 48389.5 双电源箱 小型短路器 C65N-D16A/4P 只 196 0 小型短路器 C65N-D16A/3P 4 只 134 536 双电源 WATSN-16A/4 1 只 5915 5915 按钮 LA39 4 只 15 60 灯 AD16 8 只 10 80 熔断器 RT14 4 只 12 48 辅材 260 外壳 450 成套费 2328.9 小 计： 9677.9 2 双电源箱 小型短路器 小型短路器 双电源 按钮 灯 熔断器 辅材 外壳 成套费 小 计： 双电源箱 小型短路器 小型短路器 双电源 接触器 中间继电器 按钮 灯 熔断器 辅材 外壳 成套费 小 计： 双电源箱 小型短路器 小型短路器 双电源 接触器 按钮 APE4、6、9 C65N-D16A/4P C65N-D16A/3P WATSN-16A/4 LA39 AD16 RT14 3 3 1 4 台 只 只 只 只 只 只 9166.9 196 134 5915 15 10 12 27500.7 0 402 5915 0 40 0 160 450 2199.9 9166.9 18737.8 0 402 5915 128 0 30 60 24 160 450 2199.9 9368.9 9499.5 0 402 6015 128 30
成套电气报价指南
成套电气报价指南一、PZ30报价规则：1.微断及微断型隔离开关及浪涌：辅材32A以下3元/极辅材63A以下4元/极辅材125A以下5元/极2.二次元件：无3.铜排：10模数以下 20元/台20模数以下 30元/台30模数以下 40元/台30模数以上 50元/台4.壳体：1P开关 1模数2P开关 2模数 1P+N等同3P开关 3模数4P开关 4模数 3P+N等同漏电附件 1模数（不包含开关本体模数）分励，过压，欠压，辅助均各按1模数计算浪涌保护器按同极开关计算模数二、JXF 动力配电箱报价规则：1.微断及微断型隔离刀及浪涌：辅材32A以下4元/极辅材63A以下5元/极辅材125A以下 6元/极2.塑壳及隔离开关及刀熔开关：辅材125A以下 30元/回路辅材250A以下 40元/回路辅材400A以下 50元/回路辅材630A以下60元/回路3.接触器：辅材32A 30元/回路二次 50元/回路辅材63A 40元/回路二次 50元/回路辅材125A 50元/回路二次 50元/回路辅材250A 60元/回路二次 50元/回路辅材400A 80元/回路二次 50元/回路辅材630A 100元/回路二次 50元/回路4.马保及综合控制开关：辅材32A 30元/回路二次 100元/回路辅材63A 40元/回路二次 100元/回路辅材125A 50元/回路二次 100元/回路辅材250A 60元/回路二次 100元/回路辅材400A 80元/回路二次 100元/回路辅材630A 100元/回路二次 100元/回路5.双电源：辅材按同等电流塑壳*3 二次 100元/台6.铜排：根据主开关大小选择铜排（具体见铜排载流量表）铜排长度计算方法：（柜宽-100MM）*3零地排统一按：50元/台开关每相桩头最多可搭接2个大鼻，每个大鼻4根线（相当于开关每相桩头最多搭接8跟线），如满足此要求可不做分线母排。
7.外壳：单层门外壳深度计算方法：安装板20MM+最厚元件厚度+（门板安装表计厚度（如没用则不加）+50MM余量。
电气成套报价指引
一、落地箱
配电箱
• 标准柜型 XL-21 尺寸：1700*700*400
配电箱
• 非标柜型 尺寸：一般制作
高度在2000以内 宽度600～1000 深度350～ 600
◆ 根据元件放置考虑尺 寸大小！
二、挂墙箱
• 明装箱 • 暗装箱
配电箱
◆标准箱（位箱），常用标称型号PZ-30 ◆非标箱
配电箱
箱变
• 美式箱变
美式箱变体积小，结构紧 凑，没有独立的变压器室， 变压器直接暴露于户外， 开断变压器的负荷开关置 于变压器内，低压侧出线 直接与低压柜相连。外壳： 钢板。
配电箱
• 结构性能 固定式或拔插式元件，安装于固定柜中。
• 板材及厚度 板材：A3钢板或不锈钢板 厚度：门2mm+箱1.5mm ，门2mm+箱 1.5mm， 门1.5+箱1.2 ◆根据用户要求、或箱体大小确定
高压柜
三、环网柜
• 全封闭全绝缘柜 ZYD-SF（DT-SF） （众业达产品） SAFE （ABB产品） RM6 （施耐德产品）
高压柜
• 半封闭半绝缘柜 XGN15-12 SM6 （施耐德产品）
◆负荷开关顶置 ◆负荷开关内置
压气式 真空式
低压柜
• 板材及厚度 板材：A3钢板或敷铝锌板 厚度：常规2mm（特殊要求时另议）
选型注意事项
7.电度表
• 显示形式（机械 VS 数显） • 测量精度 • 附加功能
8.多功能表
• 监测功能 • 测量精度 • 附加功能
选型注意事项
9.电流、电压表
• 显示形式（机械 VS 数显） • 附加功能（如：过载要求、通讯功能……）
实操详解
柜型与元器件
电气成套设备报价模板(22项表)
报价模板编制： liuwj333
变量 0.15 0.07 0.05 0.07 0.15 0.17
标准 0.15 0.07 0.05 0.07 0.15 0.17 待增费率
华瑞电气设备制造安装有限公司产品报价表
项目名称： 序号 材 料 名 称 图号： 型 号、规 格 单位 数量
2
数量： 单 价 （元）
50.0
金 额 （元）
100.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
备
注
材工 购 管
料 时 销 理
费 费 费 费
100.0 15.0 7.0 5.0 7.0 15.0 17.0 0.0
燃料动力费 利 税 润 金
合 总 编制：
计 计 复核：
166.0
166.0 0.0
日期：
电气成套设备报价模板使用方法 1.将行标1格里的表头改为使用者单位的名称和表名。 2.在相应栏目里填入相应的内容即可。 3.整个计算全部自动完成。 4.取费项目可按使用者单位实际情况更改（左侧兰底部分） 5.取费的费率可以更改（右侧兰底部分）。 6.本表的最大特点是报价调价非常方便，定局后就可以打印。
机电报价手册
机电产品报价手册是一种提供机电产品价格信息的参考工具书。
以下是几个常见的机电产品报价手册：
1. 《2013机电产品报价手册》：该书由机械工业信息研究院编辑、机械工业出版社出版，收录了20多万条数据，涵盖了4000多家大中型企业的主要产品。
其产品价格信息由各单位自报，并参照国家标准GB/T 7635.1—2002《全国主要产品分类与代码》分类编辑。
其主要读者对象包括资产评估公司、会计师事务所、招投标机构、咨询机构、价格认证中心及银行、海关、企(事)业单位的相关人员。
2. 《中国机电产品价格信息数据库2005年版（配套光盘）》：该书是中国机电产品价格信息数据库2005年版（配套光盘）的书本式出版物，从价格库的40多万条数据中选择了国内机电行业3000多家企事业单位投放市场的16万多项产品，产品价格信息由各单位自报，参照国家标准GB7635-87《全国工农业产品（商品、物资）分类与代码》分类编辑。
其主要读者包括评估审计机构、咨询机构、企业销售与采购部门、海关及政府采购机关等。
这些报价手册通常具有以下特点：
1. 权威性强：价格信息直接来源于企业当年的产品市场报价。
2. 数据新：收集的报价数据均为当年的价格。
3. 实用性强：参照国家标准GB/T 7635.1—2002《全国主要产品分类与代码》编辑出版。
4. 代表性强：涵盖了多家大中型企业的主要产品。
这些报价手册对于需要了解机电产品价格信息的人员具有重要的参考价值，也可以作为评估机电产品价值的参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、对电器成套设备的初步认识
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：
1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；
2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；
3、箱变类：YBM□-12（2
4、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
二、学习与掌握电器成套设备的基础知识
作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成
1、一二次元器件价格；
2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；
3、母排价格，母排用量按一次方案图预算；
4、壳体价格，比如：GGD：1800.00元/台；KYN28-12：6500.00元/台；HXGN-12：2500.00元/台；KYN61-40.5：16500.00元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；
6、企业综合费用，包括管理费、人工工资、税金及利润等；
7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
四、平时加强对元器件的价格资料收集整理，及时掌握元器件价格的变动情况
五、报价过程及应注意事项
1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行
核对、然后分配归类。
按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。
2、相关注意事项：
①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：
DXN-10、24/35Q）及电磁锁，出线柜需配带电显示器（提示型：DXN-10/35T）及接地开关联锁装置。
②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。
③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4，100A（125A）、160A、225A（250A）为1模数或1.5模数，400A为2模数或3模数，630A为2模数或3模数，当630A做成抽屉有困难时可改为固定插拔式安装。
2、GCS、MNS有经济型与标准型之分；GCK、GCS、MNS还可做成固定分隔式。
3、抽屉柜单元抽屉有效安装尺寸：
160mm：160.00mm-41.00mm=119.00mm；
200mm：200.00mm-41.00mm=159.00mm；
220mm：220.00mm-41.00mm=179.00mm；
240mm：240.00mm-41.00mm=199.00mm
320mm：320.00mm-41.00mm=279.00mm
400mm：400.00mm-41.00mm=359.00mm
600mm：600.00mm-41.00mm=559.00mm
⑦、GGD壳体电器元件有效安装尺寸：
600mm柜宽：600.00mm-5×2-25×2-30×2=480.00mm
800mm柜宽：800.00mm-5×2-25×2-30×2=680.00mm
1000mm柜宽：1000.00mm-5×2-25×2-30×2=880.00mm
1200mm柜宽：1200.00mm-5×2-25×2-30×2=1080.00mm
⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16米
（柜宽为800mm时）。
当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约0.6m；当母线长度大于6m时，母线之间需考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。
六、熟悉并掌握常用技术数据
1、母排理论重量及载流量选用表
a）、接触面搪锡或镀锡。
b）、环境温度：铜母线为40℃，铝母线为35℃，最高工作温度为85℃。
c）、周围环境温度不等于40℃的校正系数见下表
系数见下表
d
e
2、热轧等边角钢
3、热轧普通槽钢
4、热轧钢板
5
6
注：海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正；3～6项值应分别增加1或2项值的修正值。
7
8
注：上表各值为在海拔高度为1000m处（即在加工厂家内）的工频耐压试验值。
