什么是平法画法
平法的基础知识
24
纵筋直径与根数：
通常采用 12～32mm， 直径宜粗不宜细，根数宜少不宜多，保证对称配置。 方形和矩形截面柱中纵向受力钢筋不少于４根， 圆柱中不宜少于8根且不应少于6根。 净距≥50mm， 中距≤300mm
25
受压构件复合菱形箍筋
平法的基础知识
1
2
3
4
5
6
7
8
9
特点：
减少图纸量 平面表示 整体标注
10
目录
1
平法图集介绍
11
§1 平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
22
(4) 钢筋的名称 配置在混凝土中的钢筋，按其作用和
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
23
受压构件的配筋：
（1）纵向受力钢筋 （2）箍筋
作用： 一 协助混凝土承受压力，以减小构 件尺寸； 二 承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力； 三 防止构件突然的脆性破坏。
钢筋表
只画出钢筋 的大致形状
编号 规格
1
12
简图
2
14
3
6
4
6
梁的钢筋表
钢筋表
单根长度 根 数 总长(m) 重量(kg)
3700
2
7.40
7.53
4110
1
平法

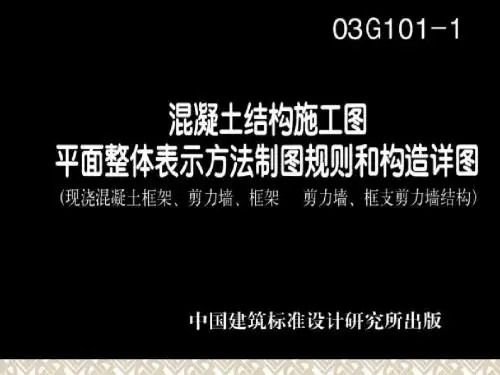

平法图集03G101—1 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构) 平法图集03G101—2 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土板式楼梯） 平法图集04G101—3 混凝土结构施工图平面整体表示方法制图规则和构造详图 (筏形基础标准图集) 平法图集04G101—4 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现浇混凝土楼面与屋面板） 平法图集08G101—5 混凝土结构施工图平面整体表示方法制图规则和构造详图 (箱型基础和地下室结构） ……
平面整体表示方法制图规则，可以用在钢筋混凝土结构的各 种构件中。在这个规则中，有“集中标注 集中标注”和“原位标注 原位标注”这样 集中标注 原位标注 新的名词概念。应用新概念的，有框架梁、楼板、屋面板和筏形 基础等。“集中标注”和“原位标注”的概念，在框架梁中，体 现得最为明显。
在传统制图表达方法中，梁和板的结构图，是画在一起的， 画成梁板结构平面图。但是，在平法制图规则中，习惯上，是 把梁单独画一张——顶梁平面图。 集中标注
图示的梁，是双跨梁。从图上可以看出，它是不等跨的。两个 跨的跨度不等时，也可以这样标注。
图中“(2A)”表示双跨梁，而且， 它的一端带有悬挑梁。
为区分不同楼层的顶梁，习惯 上，在构件代号后面加了楼层 代号，
图中被标注的 梁，并不是框 架梁。该梁的 支承点是框架 梁。因此，它 的构件代 号是“L”，而 不是“KL”。
两肢箍筋就是一个箍筋。也就是说，从梁的截面看，有两 根箍的竖线。
2 ）抗震梁的两肢箍筋标注 法当梁的宽度≥350mm时，采用4肢箍筋。 当梁的荷载较大时，应梁中纵向钢筋多的要求，有时是配置4 肢箍筋(两个)箍筋。由于梁的荷载较大，靠支座处梁的斜抗拉裂 的力量，是由箍筋参与工作，所以，箍筋强度等级，由HPB235 级(φ)提高到HRB335级(φ)。
平法识图和钢筋计算
1 平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。
1.1平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。
它是我国目前现行的具体工程结构施工图设计的主要方法。
为简化起见下面统以“平法”进行表述。
“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。
当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。
3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。
它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。
这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。
（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。
因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。
结构识图(平法)
结构实际需要而定 框架柱截面1/3部位形 的起始位置标高 成的内部加强区
梁顶面标高
底层本没柱的建筑物 的某层加柱子
当柱纵与两筋剪种锚力情固墙况在重墙叠顶一 时层，根为部墙标顶高面为往墙下顶一
剪力墙上生根的，就 是剪力墙上柱。
面层标的高结；构楼层面标高
例：柱表
5.4.1 柱列表注写内容
3.柱截面尺寸：
抗震结构中的非框架梁、悬挑梁、 井字梁，及非抗震结构中的各类梁采用不 同的箍筋间距及肢数时，也用“/”分开， 注写时先注写梁支座端部的箍筋，在“/” 后注写梁跨中部分的箍筋间距及肢数。
例如： 13A10@150/200（2）；梁两端各有 13个四肢箍，间距为150；梁跨中部分间距 为200，四肢箍；
对于墙梁所在 构层楼面标高 高差值
连梁：在剪力墙结构和 框架—剪力墙结构中 , 连接墙肢与墙肢
暗梁的位置是他完全隐 藏在板类构件或者混凝 土墙类构件中
边框梁：边轴线框架 上的梁
墙梁编号
5.5.2截面注写方式
是原位标注，在分标准层绘制的剪力墙布 置图上，以直接在墙柱、墙身、墙梁上注 写截面尺寸和配筋具体数据的方式来表达 剪力墙平法施工图。
当梁腹板高度≥450mm，须配置纵向构造钢 筋；此项以大写字母G打头，接续注写设置 2个侧面的总配筋值，且对称配置。
例如：G4B12，表示梁两个侧面工配置4B22 的纵向构造筋，每侧各2B12；
当梁侧面需配置受扭纵向钢筋时，此时以N 打头，其余同上。
例如：N6B22，表示梁的两个侧面共配置 6B22的受扭纵向钢筋，每侧各3B22。
自上而下分开 例如：6B25 4/2，表示上排纵筋为4B25，下排纵筋为
2B25 ② 当同排纵筋有两种直径时，用加号“+”将两种直
平法标准
图 柱平法施工图 1：100（列表注写方式） ： （列表注写方式）
3. 截面注写方式
1）截面注写方式系指在分标准层绘制的柱平面布置图的柱截面上，分别 在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值 的方式来表达柱平法施工图，如图所示。
2）按表的规定进行编号，从相同编号的柱中选择一个截面，按另一种比 例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面 尺寸b×h、角筋或全部纵筋（当纵筋采用一种直径且能够图示清楚时） 、箍筋的具体数值，以及在柱截面配筋图上标注柱截面与轴线关系的b 1 、b 和h 、h 的具体数值。 2 1 2
φ 6.5 ＠ 200
4Φ 25
1
1 1 1
φ 6.5 ＠ 200
2
2
φ 6.5 ＠ 200
2 2 1 1
3 3
KJ1（ 2A） 250× 500 φ 8＠ 100/200（ 2） 2Φ 22
250× 400/300 φ 8＠ 100（ 2）
4Φ 22 4Φ 25
图9.15 梁平法施工图 1：100（平面注写方式） ： （平面注写方式） 图 梁平法施工图 1：100（截面注写方式） ： （
4. 梁支座上部钢筋的长度规定
1）为方便施工，凡框架梁的所有支座和非框架梁的中间支座上部纵筋的延 伸长度在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不 同的通长筋从柱（梁）边起延伸至ln/3位置；第二排非通长筋延伸至ln/4 位置。ln的取值规定为：对于端支座，ln为本跨的净跨值；对于中间支 座，ln为支座两边较大一跨的净跨值。 2）悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延伸至梁端头并 下弯，第二排延伸至3l/4位置，l为自柱（梁）边算起的悬挑净长。
条形基础平法识
基础详图的表示方法
基础详图
表示基础各部分的详细构造和施 工要求，包括基础的细部尺寸、
钢筋的布置和连接方式等。
配筋
详细标注钢筋的直径、间距、数量 等，包括钢筋的连接方式和构造要 求。
标高
标注基础各部分详细构造的标高， 包括基础的细部尺寸和高度等。
03
条形基础平法的构造要求
基础材料的选择与要求
混凝土强度等级
平法的历史与发展
历史
平法起源于20世纪80年代，随着中国建筑业的快速发展，传 统的制图方法已经无法满足实际需求，平法应运而生。
发展
随着建筑技术的不断进步和计算机辅助设计的广泛应用，平 法也在不断完善和更新，适应了现代建筑行业的需求。目前 ，平法已经成为中国建筑行业的一项标准制图方法。
02
条形基础平法的制图规则
施工要求
确保施工方法的安全性和可行性，同时要考虑到环境保护和节约资源的要求。
基础的施工质量控制与要求
质量控制
对施工过程中的各个环节进行质量检 查和控制，确保施工质量符合设计要 求和相关规范。
施工要求
建立完善的质量管理体系，加强质量 意识教育和技术培训，不断提高施工 人员的技能水平，确保施工质量稳定 可靠。
条形基础平法识
目录 CONTENT
• 条形基础平法概述 • 条形基础平法的制图规则 • 条形基础平法的构造要求 • 条形基础平法的施工工艺 • 条形基础平法的工程实例
01
条形基础平法概述
平法的定义与特点
定义
平法是指一种将建筑结构中的构 件，如梁、板、柱等，按照平面 整体表示方法的制图规则进行绘 制的制图方法。
图纸的绘制与标注
01
02
03
《平法制图识图培训》课件
用于表示图纸中某部分的详细 构造或节点详图。
引出线
用于指示标注或说明的起始点 和终止点。
箭头符号
用于指示方向或连接线。
03 平法制图的标准与规范
国家制图标准
国家制图标准是平法制图的基本规范 ，规定了建筑结构制图的基本规则和 要求，包括图纸幅面、比例、字体、 线条、标注等。
国家制图标准是强制性的，必须严格 执行，以确保图纸的规范性和统一性 。
平法制图的应用范围
建筑设计
在建筑设计中，平法制图 用于绘制建筑平面图、立 面图、剖面图等，指导建 筑施工。
土木工程
在土木工程中，平法制图 用于绘制道路、桥梁、隧 道等工程的平面图和施工 图纸。
机械制造
在机械制造中，平法制图 用于绘制零件图、装配图 等，指导机械零件的加工 和组装。
02 平法制图的基本原理
投影原理
正投影法
通过正投影将三维物体转换为二 维图形，保持物体的真实形状和
大小。
斜投影法
将物体以一定的角度投影到平面 ，常用于表达倾斜面或斜截面。
透视投影法
模拟人眼观察物体的方式，产生 立体感，常用于建筑效果图。
视图表达
01
02
03
04
主视图
从物体前方正视投影，最能反 映物体的整体形状。
俯视图
从上方垂直投影，反映物体的 顶部形状。
导出图纸
将绘制好的平法图纸导出为 PDF或DWG格式，以便于打 印和传输。
制图技巧与经验分享
熟悉平法制图规范
掌握绘图工具
了解并熟悉平法制图的相关规范和标准， 确保图纸的规范性和准确性。
熟练掌握AutoCAD、Revit、SketchUp等 软件的绘图工具和编辑功能，提高绘图效 率。
平法名词解释
平法名词解释1、 2、 3、 4、 5……以此类推。
平法是指：建筑工程在施工前，必须首先按照图纸上的建筑尺寸将整个建筑的墙、柱、梁、板布置好，然后把预制好的建筑物按照相应的位置摆放整齐，最后再把墙体砌上，就算完成了。
因为房子要盖在一个很大的场地上，在这块场地上，有许多建筑物，他们之间都有缝隙，所以就需要平整场地。
一座大楼的建成是由许多小单元组成的，只要把这些小单元铺平整就可以了。
平法的最终目的就是要保证所盖的楼是平的。
当一座大楼快要封顶的时候，就会被一块一块“搬”起来，等到建筑师画出图纸，就说明大楼已经建成了。
平法在进行建筑物构造设计时，对外形、尺寸进行了统一的规划，包括长宽比例、荷载分布、抗震性能、构造处理和构造细部等，并通过内力调整得到了加强，从而保证建筑物具有良好的整体性和延展性。
在结构计算方面，采用了各种复杂情况下的内力分析方法，并采用了弹性地基板法和内力重分布法等方法，加强了结构计算的精确度。
同时，与标准设计法相比，可提高设计效率20%左右。
平法能够保证大型工业厂房的外形、结构布置的灵活性，使其容易满足现代化生产的要求。
平法分类编辑根据《民用建筑工程设计技术措施》的规定，按照平面形状特征、结构方案、建筑材料三方面的不同，平法分为： 1)平面形状特征相同或相似的框架结构、排架结构、框架剪力墙结构和框筒结构;2)平面形状特征不同的砖混结构; 3)平面形状特征不同的钢筋混凝土结构。
在《民用建筑设计通则》中，规定了按平面形状特征、结构方案、材料三方面进行建筑物平面设计。
根据建筑物的结构形式及使用功能分类。
如：多层住宅的平面常见的有：矩形、梯形、圆形、正方形、 L形、十字形、 T形、工字形、口字形、“一”字形、十字交叉形、扇形等。
高层住宅的平面常见的有：长方形、圆形、八角形、六边形、 L形、十字形、星形、工字形、复合形等。
学校、医院、影剧院等公共建筑的平面常见的有：矩形、 L形、复合形等。
根据外形尺寸大小分类。
