中波转播台信号源系统配置图及紧急处置方法
中波转播台装机及调试要点..
澄海中波转播台播出系统安装及调试维护手册中波转播台一般包括四大系统：1、节目源系统2、射频系统3、供配电系统4、播出自动化控制及环境监控系统播出系统安装主要任务包括：卫星天线安装调试、信号柜安装调试、控制台安装调试、发射机定位、机房配电安装、天调网络安装调试、发射机改频(调试)、天线倒换控制盒安装、调配室配套设备安装。
一、节目源系统。
1、卫星接收天线安装4套直径3米、玻璃钢材料的卫星接收天线。
一套用于接收Ku波段亚太6号（中国之声），一套用于接收C波段中星6B信号（中国之声），两套用于接收C波段中星6A（广东电台新闻台）。
具体如下表：卫星接收天线的安装和调试：组装架设好卫星接收天线，装上高频头，与卫星接收机和电视机连接好，设置好对应卫星的参数，按照高频头的类型和极化方式反复微调卫星接收天线的方向和高度，直到收到一个高质量的强信号，电视机得到清晰的画面且播放节目稳定后，固定好卫星天线。
卫星参数设置如下表：2、信号机柜和监听监看机柜安装标准机箱信号柜2个：a、信号机柜：用于信号接收、分配、切换、信号，安装设备包括：卫星接收机、卫星功分器、切换器、线路分配器、1Kz信号发生器、进出信号柜接线端子。
b、监听监看机柜：用于监听、监测等。
安装设备包括：广播工程接收机、画面分割器、视频监视器、监听音箱、中波射频切换器、中波调谐耦合器、数字示波器（频率20MKz）、进出监听柜接线端子。
具体接线方法见信号原理图。
3、信号柜供电安装两路供电：主用供电为机房A配电柜供电的UPS电源，备用供电为机房B配电柜直接供电。
在1号柜下部安装施耐德单相三极30A倒换空气开关对主备电源进行切换，输出接两个15A空气开关，分别对信号柜和控制台供电。
信号柜必须安装10kA防雷器。
4、控制台安装15A空气开关、进出信号接线端子、1Kz信号发生器、信号应急开关（4路）、音量电位器（4路）、无音报警器、循环监听器、多路音频合成器、监听音箱等。

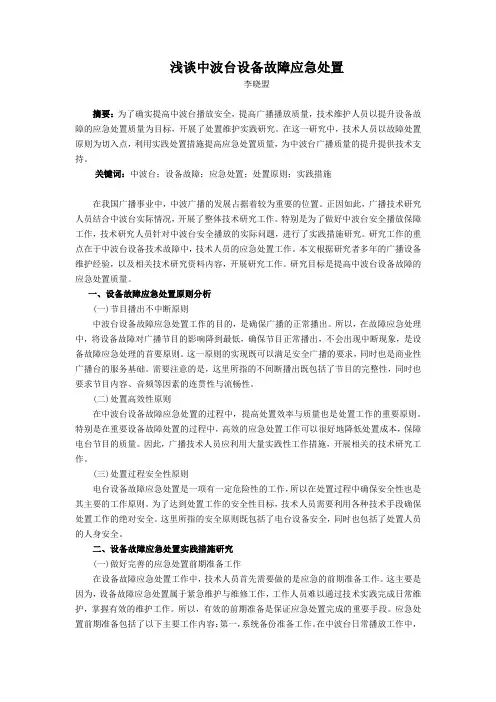

浅谈中波台设备故障应急处置
浅谈中波台设备故障应急处置李晓盟摘要：为了确实提高中波台播放安全，提高广播播放质量，技术维护人员以提升设备故障的应急处置质量为目标，开展了处置维护实践研究。
在这一研究中，技术人员以故障处置原则为切入点，利用实践处置措施提高应急处置质量，为中波台广播质量的提升提供技术支持。
关键词：中波台；设备故障；应急处置；处置原则；实践措施在我国广播事业中，中波广播的发展占据着较为重要的位置。
正因如此，广播技术研究人员结合中波台实际情况，开展了整体技术研究工作。
特别是为了做好中波台安全播放保障工作，技术研究人员针对中波台安全播放的实际问题，进行了实践措施研究。
研究工作的重点在于中波台设备技术故障中，技术人员的应急处置工作。
本文根据研究者多年的广播设备维护经验，以及相关技术研究资料内容，开展研究工作。
研究目标是提高中波台设备故障的应急处置质量。
一、设备故障应急处置原则分析(一)节目播出不中断原则中波台设备故障应急处置工作的目的，是确保广播的正常播出。
所以，在故障应急处理中，将设备故障对广播节目的影响降到最低，确保节目正常播出，不会出现中断现象，是设备故障应急处理的首要原则。
这一原则的实现既可以满足安全广播的要求，同时也是商业性广播台的服务基础。
需要注意的是，这里所指的不间断播出既包括了节目的完整性，同时也要求节目内容、音频等因素的连贯性与流畅性。
(二)处置高效性原则在中波台设备故障应急处置的过程中，提高处置效率与质量也是处置工作的重要原则。
特别是在重要设备故障处置的过程中，高效的应急处置工作可以很好地降低处置成本，保障电台节目的质量。
因此，广播技术人员应利用大量实践性工作措施，开展相关的技术研究工作。
(三)处置过程安全性原则电台设备故障应急处置是一项有一定危险性的工作，所以在处置过程中确保安全性也是其主要的工作原则。
为了达到处置工作的安全性目标，技术人员需要利用各种技术手段确保处置工作的绝对安全。
这里所指的安全原则既包括了电台设备安全，同时也包括了处置人员的人身安全。

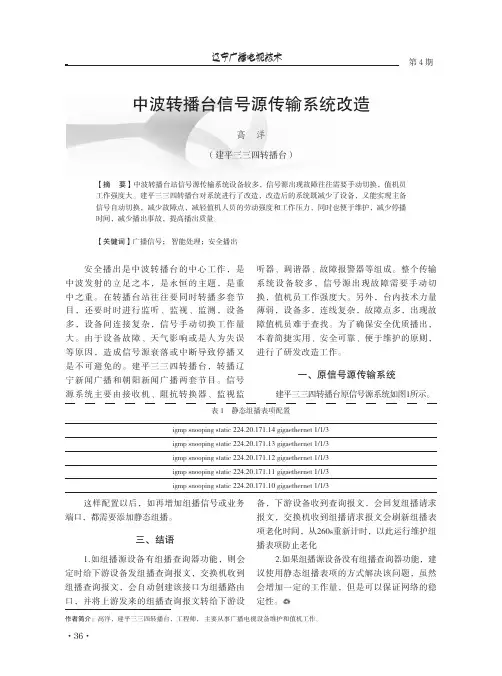

中波转播台信号源传输系统改造
中波转播台信号源传输系统改造高 洋（建平三三四转播台）【摘 要】中波转播台站信号源传输系统设备较多，信号源出现故障往往需要手动切换，值机员工作强度大。
建平三三四转播台对系统进行了改造，改造后的系统既减少了设备，又能实现主备信号自动切换，减少故障点，减轻值机人员的劳动强度和工作压力，同时也便于维护，减少停播时间，减少播出事故，提高播出质量。
【关键词】广播信号； 智能处理；安全播出作者简介：高洋，建平三三四转播台，工程师， 主要从事广播电视设备维护和值机工作。
安全播出是中波转播台的中心工作，是中波发射的立足之本，是永恒的主题，是重中之重。
在转播台站往往要同时转播多套节目，还要时时进行监听、监视、监测，设备多，设备间连接复杂，信号手动切换工作量大。
由于设备故障、天气影响或是人为失误等原因，造成信号源衰落或中断导致停播又是不可避免的。
建平三三四转播台，转播辽宁新闻广播和朝阳新闻广播两套节目。
信号源系统主要由接收机、阻抗转换器、监视监听器、调谐器、故障报警器等组成。
整个传输系统设备较多，信号源出现故障需要手动切换，值机员工作强度大。
另外，台内技术力量薄弱，设备多，连线复杂，故障点多，出现故障值机员难于查找。
为了确保安全优质播出，本着简捷实用、安全可靠、便于维护的原则，进行了研发改造工作。
一、原信号源传输系统建平三三四转播台原信号源系统如图1所示。
这样配置以后，如再增加组播信号或业务端口，都需要添加静态组播。
三、结语1.如组播源设备有组播查询器功能，则会定时给下游设备发组播查询报文，交换机收到组播查询报文，会自动创建该接口为组播路由口，并将上游发来的组播查询报文转给下游设备，下游设备收到查询报文，会回复组播请求报文，交换机收到组播请求报文会刷新组播表项老化时间，从260s重新计时，以此运行维护组播表项防止老化2.如果组播源设备没有组播查询器功能，建议使用静态组播表项的方式解决该问题，虽然会增加一定的工作量，但是可以保证网络的稳定性。
中波转播台装机及调试要点综述
澄海中波转播台播出系统安装及调试维护手册中波转播台一般包括四大系统：1、节目源系统2、射频系统3、供配电系统4、播出自动化控制及环境监控系统播出系统安装主要任务包括：卫星天线安装调试、信号柜安装调试、控制台安装调试、发射机定位、机房配电安装、天调网络安装调试、发射机改频(调试)、天线倒换控制盒安装、调配室配套设备安装。
一、节目源系统。
1、卫星接收天线安装4套直径3米、玻璃钢材料的卫星接收天线。
一套用于接收Ku波段亚太6号（中国之声），一套用于接收C波段中星6B信号（中国之声），两套用于接收C波段中星6A（广东电台新闻台）。
具体如下表：卫星接收天线的安装和调试：组装架设好卫星接收天线，装上高频头，与卫星接收机和电视机连接好，设置好对应卫星的参数，按照高频头的类型和极化方式反复微调卫星接收天线的方向和高度，直到收到一个高质量的强信号，电视机得到清晰的画面且播放节目稳定后，固定好卫星天线。
卫星参数设置如下表：2、信号机柜和监听监看机柜安装标准机箱信号柜2个：a、信号机柜：用于信号接收、分配、切换、信号，安装设备包括：卫星接收机、卫星功分器、切换器、线路分配器、1Kz信号发生器、进出信号柜接线端子。
b、监听监看机柜：用于监听、监测等。
安装设备包括：广播工程接收机、画面分割器、视频监视器、监听音箱、中波射频切换器、中波调谐耦合器、数字示波器（频率20MKz）、进出监听柜接线端子。
具体接线方法见信号原理图。
3、信号柜供电安装两路供电：主用供电为机房A配电柜供电的UPS电源，备用供电为机房B配电柜直接供电。
在1号柜下部安装施耐德单相三极30A倒换空气开关对主备电源进行切换，输出接两个15A空气开关，分别对信号柜和控制台供电。
信号柜必须安装10kA防雷器。
4、控制台安装15A空气开关、进出信号接线端子、1Kz信号发生器、信号应急开关（4路）、音量电位器（4路）、无音报警器、循环监听器、多路音频合成器、监听音箱等。
中波广播发射台信号识别监测系统
研究Technology StudyI G I T C W 技术22DIGITCW2021.03中波广播发射台的任务是通过接收上级卫星信号作为信号源，利用台内的链路环节传入发射机，发射机对该信号进行处理、放大和发射，使卫星广播信号传输至受众接收端[1]。
为了使发射台播出覆盖任务得到保障，广东省揭阳中波转播台（下面简称“我台”）建立了一套基于音频基因比对识别的信号识别监测系统，对播出节目进行有效监测，从而使值班人员实时高效地掌控播出信号和机器的稳定运行。
1 机房现状根据传统的安全保障方式，我台采取技术人员24小时不间断值班的方式保障了信号正常播出。
值班过程中，技术人员需要定时切换传输通道监听并判断播信号是否正确，这样长时间的高度集中容易造成精神疲劳，同时值班员对发射机突发故障、广播信号被插播或篡改等情况有时无法及时、有效地发现和甄别，一旦发生安全播出事故，将会造成严重的负面影响。
因此，为了增强信号传输的安全性和可靠性，杜绝和防止源信号在传输和发射前后出现丢失、恶意篡改的可能性，以及对发射台设备老化、设备故障、人为干扰等因素进行有效的甄别，进一步提高应急处理能力，需要建立一套信号识别监测系统。
通过该系统可以精确、快速地发现异常情况，并及时发出警告，协助值班人员迅速作出判断，采取补救措施，从而更加有效地保障广播的播出安全。
2 系统建立原则（1）全性原则：系统在设计上要求信息在传输过程中绝对安全，内网音频采集采用单向通道，不允许采集器对内网环境发布指令性数据，原则上只允许采集器接收指定数据。
提取的音频特征文件为不可逆文件，在与外网环境进行通信时，全程需采用加密通道保证信息的安全性和完整性。
（2）稳定性原则：在设备选型上，要求采用知名品牌器件或设备，要求在同类产品中性能优异，符合高标准、高质量、高稳定性能要求；软件在操作上要做到简单方便、安全可靠；硬件和软件系统需符合7×24小时的安全稳定运行的要求。
中波发射台信号源系统的组成与工作原理
中波发射台信号源系统的组成与工作原理中波发射系统由信号源系统、发射机、天馈线系统、供配电系统和远程监控系统几部分组成。
中波发射台信号源系统是整个发射系统的重要环节，其工作的稳定与否直接影响整个发射质量，从这一节开始，我们将对中波发射台信号源系统的组成架构、工作原理和常见故障的维修进行详细的演示。
中波发射台信号源系统主要由卫星信号的接收设备、网络信号接收设备、音频信号压缩限幅处理设备、音频信号延时处理设备、射频同步信号处理设备和音频信号切换设备组成。
卫星信号接收设备的作用是接收处理卫星节目信号。
卫星上行站将广播节目信号编码、调制后发送到地球同步通讯卫星，卫星转发器向地面接收站发送C频段或KU频段的高频信号，卫星接收系统再通过变频、解调处理形成音频信号，最后经音频处理器处理后送到发射机。
网络信号接收设备的作用是接收处理网络节目信号。
在中波发射台，由于电磁环境复杂，为了减小电磁信号对网络信号的干扰，一般采用光纤传输网络信号，因此，中波台习惯上称网络信号为光纤信号。
网络信号处理设备包括光端机、复用器和节目信号要解码器，解码器的作用是将网络信号中的节目信号解调出来。
除了卫星信号和网络信号，少数地方发射台还将微波、调频信号作为节目信号源。
微波、调频信号的传输和接收原理与卫星信号的传输和接收原理大致相同，这里不再赘述。
射频同步信号处理设备主要由GPS、同步源设备、同步激励器组成。
激励器的作用是产生发射机所需的载波频率，同步源设备的作用是将GPS接收下来的信号进行分频，形成基准信号，基准信号送到激励器，保证激励器输出的载波信号与国家校时频率一致，这样的话，如果每个发射台都使用校时载频，那么，所有发射台发出去的载波信号都是同步的。
音频矩阵切换器可实现信号的切换。
广播节目信号有卫星信号、网络信号和微波、调频信号。
为了确保安全播出，当某一路信号出现故障或者需要替换节目时，需要在诸多信号中进行切换，在中波发射台，一般情况下把卫星信号作为主用信号，网络信号作为备用信号，当主用信号出故障时，可通过人工手动操作切换信号，也可以在切换器中实现无信号自动切换。

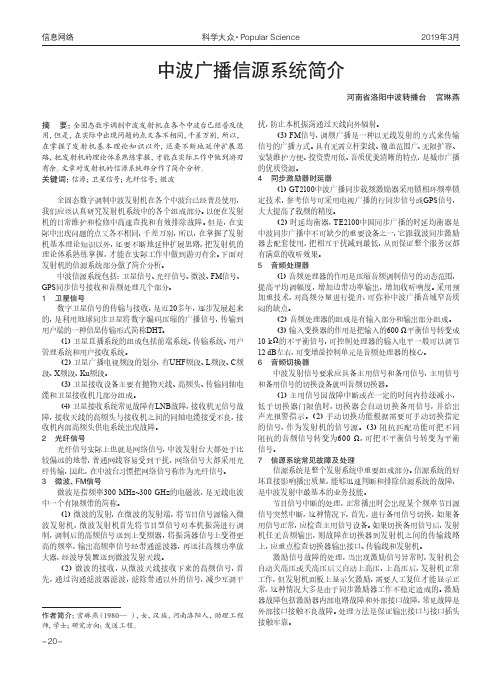

中波广播信源系统简介
信息网络科学大众·Popular Science2019年3月中波广播信源系统简介河南省洛阳中波转播台 宫琳燕摘 要：全固态数字调制中波发射机在各个中波台已经普及使用，但是，在实际中出现问题的点又各不相同，千差万别，所以，在掌握了发射机基本理论知识以外，还要不断地延伸扩展思路，把发射机的理论体系熟练掌握，才能在实际工作中做到游刃有余。
文章对发射机的信源系统部分作了简介分析。
关键词：信源；卫星信号；光纤信号；微波全固态数字调制中波发射机在各个中波台已经普及使用，我们应该认真研究发射机系统中的各个组成部分。
以便在发射机的日常维护和检修中高速查找和有效排除故障。
但是，在实际中出现问题的点又各不相同，千差万别，所以，在掌握了发射机基本理论知识以外，还要不断地延伸扩展思路，把发射机的理论体系熟练掌握，才能在实际工作中做到游刃有余。
下面对发射机的信源系统部分做了简介分析。
中波信源系统包括：卫星信号、光纤信号、微波、FM信号、GPS同步信号接收和音频处理几个部分。
1 卫星信号数字卫星信号的传输与接收，是近20多年，逐步发展起来的，是利用地球同步卫星将数字编码压缩的广播信号，传输到用户端的一种信息传输形式简称DHT。
（1）卫星直播系统的组成包括前端系统、传输系统、用户管理系统和用户接收系统。
（2）卫星广播电视频段的划分，有UHF频段、L频段、C频段、X频段、Ku频段。
（3）卫星接收设备主要有抛物天线、高频头、传输同轴电缆和卫星接收机几部分组成。
（4）卫星接收系统常见故障有LNB故障，接收机无信号故障，接收天线的高频头与接收机之间的同轴电缆接受不良，接收机内部高频头供电系统出现故障。
2 光纤信号光纤信号实际上也就是网络信号，中波发射台大都处于比较偏远的地带，普通网线容易受到干扰，网络信号大都采用光纤传输，因此，在中波台习惯把网络信号称作为光纤信号。
3 微波、FM信号微波是指频率300 MHz~300 GHz的电磁波，是无线电波中一个有限频带的简称。
中波转播台信号源系统的搭建
第22期2023年11月无线互联科技Wireless Internet Science and TechnologyNo.22November,2023作者简介:卢培通(1993 ),男,广东潮州人,助理工程师,本科;研究方向:中波发射传播技术㊂中波转播台信号源系统的搭建卢培通(广东省饶平中波转播台,广东潮州515700)摘要:信号源系统是中波发射台站的重要组成部分,是中波发射传输的首要链路,其系统的质量是中波传输的先决条件㊂文章就整个信号源系统的搭建过程进行探讨,分别从信号源路由部分㊁信号源柜组成部分㊁控制台监听部分㊁搭建系统测试4个部分讲述,分享整个系统的搭建步骤和调试方法㊂关键词:信号源系统;系统搭建;天线安装;信号调试中图分类号:TP391㊀㊀文献标志码:A0㊀引言㊀㊀为了使广东江门中波转播台新建台站顺利播出使用,本文研究了江门中波转播台的新台信号源系统搭建㊂该信号源系统根据台站实际情况分为4个部分,分别为信号源路由部分㊁信号源柜部分㊁控制台监听部分㊁搭建系统测试㊂本文将对信号源系统搭建过程进行研究㊂1㊀信号源路由部分㊀㊀一般中波转播台站信号源种类有卫星信号㊁光纤信号㊁微波㊁FM 信号等㊂此次新台信号源系统搭建采用卫星信号,主用信号和备用信号分别为不同波段卫星㊂下面将对卫星信号的组成和安装调试进行探讨㊂1.1㊀卫星信号的组成㊀㊀卫星接收信号共有6B㊁6C㊁Ku 波段3种卫星接收信号㊂其系统主要由4部分组成:抛物面天线㊁馈源㊁高频头㊁卫星接收机㊂抛物面天线:其作用是将信号反射到抛物面焦点处的馈源上,然后再经过波导管传给高频头[1]㊂抛物面天线分为正馈天线和偏馈天线2种,正馈天线用于C 波段接收,偏馈天线用于Ku 波段接收㊂接收天线口径的大小与信号接收能力㊁信号质量呈正比例关系㊂馈源是向抛物面天线提供电磁辐射的初级辐射源,其作用是将高频电流或波导能量转变成电磁辐射能量㊂馈源的主要功能是将天线收集的信号聚集送给高频头,馈源还起着选择极化的功能㊂馈源由波导管和波纹喇叭2部分组成,现在一体化高频头C 频段把高频头和波导管合在一起制造,Ku 频段一体化高频头体积较小,把馈源合在一起制造[2]㊂高频头即低噪声下变频器(Low -Noise Block,LNB),一般分C 波段用的C 头和偏馈使用的Ku 头㊂LNB 上面接有探针,该探针会将接收到的卫星下行信号输送给电路,通过电路对该信号的低噪声放大和下变频转换之后,立即产生一个 第一中频信号 (带宽950~2150MHz),经过馈线的传输,将其送到卫星接收机进行数字解调处理㊂卫星接收机的作用是将抛物面天线接收下来的卫星信号(C 波段或Ku 波段)进行处理㊂卫星信号经高频头进行放大变频后产生中频信号,送到接收机调谐和混频电路进行处理转换后产生第二中频信号,再经过放大㊁QPSK 解调后输出数字码流㊂数字码流在信道中解码后,再进行信源解码,输出音视频信号和数据[3]㊂1.2㊀卫星接收天线的安装㊀㊀安装的选址中,除了要考虑雷达㊁高压线有可能对天线产生的影响外,还要避开电信塔㊁微波塔等建筑物㊂此次根据台站实际情况,将8个卫星接收天线(6个正馈天线,2个偏馈天线)按照定好的位置浇筑钢筋水泥底座架㊂天线主体结构的安装步骤如下:将反射板固定于底座后,将馈源支架㊁固定盘安装在反射板上,使两者与调节杆㊁反射面㊁方位套筒连接起来,保持馈源与反射板上天线发射点的重合状态,以顺利接收增益信号,保证天线的使用性能;将组装好的天线架设在天线座架上;把高频头紧固于馈源盘之上㊂为了防止5G 信号对接收卫星的干扰,在C 波段的卫星接收天线高频头处加装5G 信号滤波器,确保接收信号不受5G 信号干扰㊂1.3㊀卫星接收信号的调试㊀㊀此次调试采用的工具设备:量角器㊁直尺㊁吊垂线㊁对应波段的卫星接收机㊁带有音视频输出的电视㊁F 头同轴电缆线等㊂卫星接收天线和高频头组装完成后,对卫星接收天线进行调试㊂卫星接收天线调试难点在于需要 对星 ㊂测量出当前位置的经纬度数据,通过公式计算得出接收卫星的仰角和方位角㊂同时,值得注意的是,偏馈天线的仰角计算方法较正馈天线有所不同,可以用以下方法推算:偏馈天线的仰角=计算得到的仰角-偏馈天线的偏馈角㊂通过测量仪器初步定下卫星的仰角后固定(确定信号强度),再转动天线,找准天线的方位角(确定信号质量)㊂每次转动后需要时刻监测信号强度,转动速度不宜过快,随时停留观察卫星接收机的信号状态㊂通过细调让高频头㊁卫星接收天线等天线部件实现整体的协调运行,使卫星接收效果达到最佳㊂1.4㊀卫星接收信号的输出㊀㊀此次新台播出节目共有4个,通过9个中波频率播出,所以需要使用到功率分配器(以下简称 功分器 )将节目分配到对应频率上㊂功分器主要作用是把1路输入信号能量均分在2路以上㊂要注意的是,音频信号通过功分器后会有损耗:二功分器的插入损耗一般为3.5dB(如1个10dB的音频信号通过二功分器后会输出两个6.5dB的音频信号),三功分器的插入损耗一般为5.3dB,四功分器的插入损耗一般为6.5dB㊂功分器将音频信号分配到信号源柜对应的卫星接收机中㊂2㊀信号源柜部分2.1㊀信号柜设备布置㊀㊀此次新建台站信号源柜共有4个,需对信号源柜内所有使用到的设备提前做好布置规划㊂布置原则要满足以下几个要点:(1)机器自上往下排列,机器设备相互之间要至少间隔1U挡板,保证机器设备有足够的散热空间㊂(2)每个机柜放置的机器设备数量尽可能接近,保证整体美观度㊂(3)将涉及播音的设备放置在同一个柜体,确保安全播出㊂按照以上布置原则,对设备进行布置㊂一㊁二号柜为播出柜,主要布置设备为主备卫星信号接收机㊁1kHz垫播信号和音频切换器(共9个频率,其中一号柜5个频率,二号柜4个频率);这2个柜通过音频切换器实现了主备信号源㊁1kHz垫播信号的切换,确保在一路信号源发生故障时,有另外2路信号源可以应急播出㊂三号柜为接收柜,主要布置设备为卫星接收机画面显示设备㊁多路调谐器和无音报警器㊂四号柜为监测柜,主要布置设备为调幅度检测㊁示波器和音频编码器等慢录系统设备㊂2.2㊀信号柜设备布线㊀㊀各种机器设备放置完成后,需要对信号柜进行布线㊂布线之前需要根据设备的走线路径焊接对应长度的连接线,如卡农头音频线㊁莲花头音视频线㊁F头同轴电缆㊁BNC头同轴电缆等㊂卡农头音频线:音频信号之间的传输是平衡传输㊂它是通过相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低㊂它通过并列的3根导线传输,分别为接地㊁热端㊁冷端㊂此次布线过程中采用三芯卡农头来作为输入㊁输出插件㊂卡农头插件分为公头和母头,一般信号流出为公头,信号流入为母头㊂3个端口对应分别为1接地㊁2热端㊁3冷端㊂莲花头音视频线:包括信号端与接地端两个端子,常用于要求较低或近距离信号传输㊂此次将其用在卫星接收机视频输出口㊁音箱输入口㊁音频编码器输入口上㊂同轴电缆:根据台站实际情况采用Φ5和Φ7的同轴电缆线,F头同轴电缆线用于功分器到卫星接收机的连接,BNC头同轴电缆用于发射机天线倒换取样㊂信号源系统设备比较多,相互之间的连线也比较多,为了方便值机人员识别和维修,将输入输出信息标注在输入输出线抽头上,以方便在整理维修时快速识别连接线的来路与去处㊂此次采用ABCD4个数字来进行信息标注,其中A为台站播出的各个频率,按顺序排序㊂B分1㊁2㊁3㊁4㊁5,分别表示主音频信号㊁监听音频信号㊁射频信号㊁网络信号和控制信号㊂CD为正常的排序,所有信号流向为序号D从单数流向双数㊂布线时,机柜内由于设备连接线数量较多,安装人员应尽量将各种连接线按作用类别加以分类,尽可能使其规范化,便于值机人员调整和维护㊂此次布线,对于每个频率的同一类型线(例如主卫星接收机输出到音频切换器的线),统一走线方向,每条线拉紧对齐,提高整体美观感㊂2.3㊀信号柜搭建难点㊀㊀信号源柜安装难点在于台站发射频率多(共9个发射频率);机器设备数量多;焊接的设备连接线数量多㊂连接线的焊接对安装人员的技术要求较高,每条线焊接后需检查焊点的牢固性㊁对应触点的导通性等㊂只有确保每一条连接线测试合格,才能使搭建的信号源系统播音符合要求㊂所有柜体之间的跨柜连线,都通过增加接线柱使设备互通,4个柜体共使用了9条接线柱(每条接线柱有60个接线端子)㊂通过接线柱使跨柜设备互通可以保证每个柜体之间相互独立,在未来台站有升级改造的需求时,技术人员可以通过分离接线柱下端的接线端,使各个柜都可以独立改造㊂另外,放置于第三个信号柜内的调幅多路调谐器,需要外接接收天线㊂尝试了多种线材和长度,例如音频线的高密铜芯屏蔽层㊁单股粗铜线㊁多股铜线等等,但是接收效果都不尽如人意㊂最终,采用单股粗铜线制作了多圈环形天线㊂为了避免铁材质的信号柜体对其屏蔽,将其走线穿孔放置于信号柜的柜顶㊂经测试,该种环形天线接收效果良好,符合要求㊂3㊀控制台监听部分㊀㊀搭建的控制台向值机人员提供了应急开关操作功能和监听监看功能㊂3.1㊀应急开关部分㊀㊀应急开关采用了三刀三档切换开关代替了以往台站常用的拨动开关,开关接线如图1所示,流入应急开关的有3档,分别为一档信号源音频信号㊁二档空挡㊁三档1kHz垫播信号㊂为了提升美观度和指示播出状态,在面板上增加了蓝红黄3颗独立的指示灯㊂蓝色指示灯代表信号源音频信号(正常播出状态),红色指示灯代表空挡,黄色指示灯代表1KHz垫播信号(应急播出状态)㊂3.2㊀音源监听部分㊀㊀独立监听分为信源监听和播出监听2部分,经过比较,最后决定使用独立的带指示灯的自锁开关进行控制,接线如图2所示㊂每个频率分别使用2个开关独立监听信源信号(蓝色指示灯)和播出信号(红色指示灯)㊂该自锁开关为六脚两开两闭,其中两脚控图1㊀应急开关接线制音频线通断,两脚控制指示灯通断㊂该自锁开关通过12V 开关电源供电,同时使用了2U 的挡板,每块挡板上分布3个频率的自锁开关㊂为了保证呈现效果美观,这对安装人员在面板上的定位和钻孔技术有极大的要求㊂完工后,整个控制台呈现了非常美观创新的效果㊂该种监听模式较以往的使用循环监听器手动监听的方法,无论从接线方面还是安装方面,都要相对复杂㊂但是其呈现的效果更加美观,操作更加简便㊂图2㊀信源监听和播出监听接线3.3㊀音频流向发射机部分㊀㊀应急开关输出的音频信号经过控制台上音频分配器后一分为二,分别流入主备发射机㊂至此,控制台初步实现了发射机的音频输入,并配备了一系列的主备信号切换㊁无音报警㊁监听等功能㊂4㊀搭建系统测试㊀㊀三大部分分别搭建完成以后,要对其进行整体的上电测试工作㊂上电前,测试人员需要测试所有设备公共电源的零火线电阻值,防止安装时个别设备电源接口短路造成设备烧毁㊂上电完成后,再分别对每部㊀㊀分功能进行测试,确保每一链路之间的连通㊂测试时准备了一套监听检测耳机(耳机阻抗应大于16Ω),当出现音频中断故障时,可顺着音频信号链路逐级监听信号,这种方法还可以检测声音小㊁失真等故障㊂现在的数字卫星接收机㊁音频处理器以及信号切换装置的输出接口都是平衡式卡农插口,因此耳机插头应使用卡农插头㊂另外再配一副卡农子母连接线㊂测试音频时,遇到声音小㊁失真等情况时,还要采用示波器测试前后2个链路音频信号电平的大小,通过前后电平值对比来判断链路是否正常㊂控制台的独立监听功能在调试时出现了问题,在不按下自锁开关的情况下,音箱始终会产生杂音㊂经过分析排查发现,音箱输入音源为信源音源和播出音源,2个音源分别通过自锁开关流入,为单音频声道㊂自锁开关使用了红色(热端)的音频线控制开断,白色音频线(冷端)始终处于连接状态,没有断开㊂断开白色音频线(冷端)后,之前产生杂音的情况消失㊂经过分析,音箱产生杂音是由于音频串扰所致㊂至此,故障解决㊂整个信号源系统实现正常播出,达到预期的效果㊂5㊀结语㊀㊀信号源系统直接关系到台站转播的效果㊂本文从无到有搭建了一个信号源系统,对信号源路由部分㊁信号源柜部分㊁控制台监听部分做了概述㊂今后中波台站的发展,还需要坚持不懈地利用所学知识对台站设备系统进行优化,朝建设高质量㊁高可靠性㊁高智能化台站的方向努力㊂参考文献[1]寇灵燕.刍议卫星广播电视接收系统的接收原理及安装调试[J ].科技传播,2019(2):85-86.[2]曾文明.发烧友谈馈源技术(一) 认识馈源了解馈源[J ].实用影音技术,2008(9):93-97.[3]韩敏.浅析中波发射台信源系统的工作原理及常见故障处理[J ].通讯世界,2017(9):49-50.(编辑㊀王永超)Construction of signal source system for medium wave broadcasting transmitting stationLu PeitongRaoping Medium Wave Rebroadcasting Station of Guangdong Province Chaozhou 515700 ChinaAbstract The signal source system is an important part of medium wave broadcasting transmitting station and is the primary link of medium -wave transmission.Its quality is a prerequisite for medium -wave transmission.This article briefly describes the entire signal source system construction process.The main contents include the signal source routing part the signal source cabinet composition the console monitoring part the system construction test and the difficulties and precautions encountered in the whole system construction plete the construction of the system and then test so that the reader can understand the overall process of building the signal source system of the medium -wave broadcasting station.Key words signal source system system construction antenna installation signal debugging。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中波转播台信号源系统配置图及紧急处置方法
中心来省台光纤信号
接收回传
657KHz（主、备）光终端机
747KHz 复用设备
信号采集器发射机900KHz 解码器
972KHz 切换矩阵
1143KHz
837KHz光纤信号
发射机监控系统
备注：1：1098KHz目前用657KHz同一信号源；2、发射机共8部，其中657KHz、837KHz、1098KHz未进入发射机监控系统。
紧急处置方法：
1、遇信号中断，应切换到备用天线或光纤转播，并检查有故障的接收天线、高频头、高频电缆的连接等，并立即上报。
如为卫星信号中断或日凌干扰应在上报后做好中断时间、时长的纪录。
2、遇音频处理器故障，将卫星接收机信号直接输入到发射机，调整发射机音频输入门限，并调整和检查维护音频处理器。
3、遇同步激励器故障，立即开启发射机本振工作，并检查维修同步激励器。
4、若遇非法节目插播时，首先切换到光纤信号或直接关闭发射机，再上报领导。
