1.1-1.2结构施工图识读与平法基础知识
————————————
区间距（箍筋肢数）。
2Φ 25 —— 通长筋根数、直径。
G2φ 12
（-0.05）
—— 构造钢筋根数、直径。
—— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。
集中注写的形式
第一项：梁编号
梁类型 代号 序号 X X X X X X X X 跨数及是否带有悬挑 (X X)、 (X X A)或(X X B)
（2）、现浇钢筋砼柱
（3）、现浇钢筋砼剪力墙 （4）、现浇钢筋砼楼梯 （5）、筏形基础 （6）、板
结构说明
图纸 识图能力 配筋图
制图规则 图集 构造详图
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
课堂练习(1)：请读下图
识图练习： 1：该基础形式为（ 编号( )。 2：该基础的埋深为( ），该基础 )。 ）
a、结构施工图识读方法
1．从上往下，从左往右的看图顺序是施工图识读的一般顺 序。比较符合看图的习惯，同时也是施工图绘制的先后顺序。 2．由前往后看，根据房屋的施工先后顺序，从基础、墙 柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的 先后顺序。 3．看图时要注意从粗到细，从大到小。先粗看一遍，了 解工程的概况、结构方案等。然后看总说明及每一张图纸， 熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏， 柱网尺寸、构件定位尺寸、楼面标高等是否正确。最后根据 结构平面布置图，详细看每一个构件的编号、跨数、截面尺 寸、配筋、标高及其节点详图。
2.结构施工图组成
（一）结构设计说明 抗震设计与防火要求，地基与基础，地下室，钢 筋混凝土各种构件，砖砌体，后浇带与施工缝等 部分选用的材料类型、规格、强度等级，施工注 意事项等。 （二）结构平面图 1．基础平面图 2．楼层结构平面布置图 3．屋面结构平面布置图 （三）构件详图 1．梁、板、柱及基础结构详图 2．楼梯结构详图 3．屋架结构详图 4．其他详图 如支撑详图等
结构设计说明
1．写明本设计图采用的是平面整体表示方法，并注明所选用平法标准 图集的名称与图集编号； 2．写明混凝土结构的使用年限； 3．写明有无抗震设防要求，当有抗震设防要求时，应写明抗震设防烈 度及结构抗震等级，以便正确选用相应的标准构造详图； 4．写明各类构件在其所在部位所选用的混凝土强度等级与钢筋种类， 以确定钢筋的锚固长度和搭接长度； 5．写明构件贯通钢筋需接长时采用接头形式及有关要求； 6．写明不同部位构件所处的环境类别； 7．当采用平法标准图集，其标准详图有多种做法与选择时，应写明在 何部位采用何种做法； 8．若对平法标准图集的标准构造详图作出变更时应写明变更的具体内 容； 9．其他特殊要求。
1．写明本设计图采用的是平面整体表示方法，并注明所选 用平法标准图集的名称与图集编号； 2．写明混凝土结构的使用年限； 3．写明有无抗震设防要求，当有抗震设防要求时，应写明 抗震设防烈度及结构抗震等级，以便正确选用相应的标准构 造详图； 4．写明各类构件在其所在部位所选用的混凝土强度等级与 钢筋种类，以确定钢筋的锚固长度和搭接长度； 5．写明构件贯通钢筋需接长时采用接头形式及有关要求； 6．写明不同部位构件所处的环境类别； 7．当采用平法标准图集，其标准详图有多种做法与选择时， 应写明在何部位采用何种做法； 8．若对平法标准图集的标准构造详图作出变更时应写明变 更的具体内容； 9．其他特殊要求。
C、结构施工图平面整体设计法
建筑结构施工图平面整体设计方法（简称平法）， 对混凝土结构施工图的传统设计表达方法作了重大 改革，它是将结构构件的尺寸和配筋，按照平面整 体表示方法的制图规则，直接将各类构件表达在结 构平面布置图上，再与标准构造详图配合，即构成 一套新型完整的结构设计图纸，避免了传统的将各 个构件逐个绘制配筋详图的繁琐方法，大大地减少 了传统设计中大量的重复表达内容，变离散的表达 方式为集中表达方式，并将内容以可重复使用的通 用标准图的方式固定下来。目前已有国家建筑标准 设计图集《混凝土结构施工图平面整体表示方法制 图规则和构造详图》（11G101）可直接采用。
框架梁1, 2跨，两端悬挑
返回
高度 第二项：梁尺寸 h
宽度 b
加腋梁截面尺寸注写示意
悬挑梁不等高截面尺寸注写示意
第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当 为抗震设计时，用斜线“／”区分梁端箍筋加密区与 梁身非加密区长度范围内箍筋的不同间距。 例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
4．纸中的文字说明是施工图的重要组成部分，应 认真仔细逐条阅读，并与图样对照看，便于完整理 解图纸。 5．结施应与建施结合起来看图。一般先看建施图， 通过阅读设计说明、总平面图、建筑平立剖面图， 了解建筑体型、使用功能，内部房间的布置、层数 与层高、柱墙布置、门窗尺寸、楼梯位置、内外装 修、材料构造及施工要求等基本情况，然后再看结 施图。在阅读结施图时应同时对照相应的建施图， 只有把两者结合起来看，才能全面理解结构施工图， 并发现存在的矛盾和问题。
梁平法施工图
1、集中标注
2：原位标注
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高)
第三项：梁箍筋，包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。 φ 8@100/200(2) — 箍筋直径、加密区间距/非加密
结构施工图识读
2、 结构施工图的内容 结构设计总说明
结构平面布置图
基础平面布置图 梁平面布置图 板平面布置图
柱平面布置图
2、 结构施工图的内容（续）
构件详图
基础详图 楼梯详图
雨篷，阳光窗，女儿墙等详图
结构平面布置图
结构平面布置图是表示房屋中各承重构件总体 平面布置的图样。它包括： 1、基础平面图； 基础形式，基础尺寸，基础梁的布置 2、梁结构布置平面图； 梁截面尺寸、定位，梁配筋 3、板结构布置平面图； 板厚，板配筋 4、柱结构布置图 柱截面尺寸、定位，柱配筋
结构施工图中，基本构件如板、梁、柱等， 为了图样表达简明扼要，便于清楚区分构件， 便于施工，制表、查阅，有必要以代号或符 号去表示各类构件，目前国家《建筑结构制 图标准》给出的常用构件代号，均以构件名 称的汉语拼音的第一个字母来表示的
3.结构施工图识读的方法与步骤
A、结构施工图识读方法
B、结构施工图的识读步骤 C、结构施工图平面整体设计法
3：该基础采用的钢筋等级为（
钢筋直径（ ），钢筋在竖向上的间 距为（ ）。
课堂练习(2)：请读下图
识图练习：
1：该基础形式为（ 基础直径为（ ）mm。
），
2：纵向钢筋有（ ）根， 钢筋直径为（ ）
3：水平焊箍每间距
（ ）mm设置一根。
4：桩基础箍筋直径及间距
（
）。
5：护壁竖向钢筋直径及 间距（ ）。
构件详图
结构平面图不能表达清楚的内容，往往 采用详图的方式来表达
构件详图包括：
(1)基础结构详图； (2)梁、柱、板结构详图； (3)楼梯结构详图； (4)其他详图，如雨篷、过梁等。
如何才能读懂结构施工图？
1：需要掌握三种图纸表达的方法
详图法，列表法，平面整体表达法（平法）
2：能够读懂图集
（1）、现浇钢筋砼梁
混凝土剪力墙 不落地
框支梁 KZL
框支柱 KZZ
框支柱 KZZ
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
井字梁 JZL
框架梁 KL
井字梁 JZL
框架梁 KL 井字梁 JZL
框架梁2, 2跨，一端悬挑 第 1跨 第 2跨 一端悬挑
左端悬挑
右端端悬 挑
第 1跨
第 2跨
一 结构施工图识读概述
1、结构施工图在建筑工程中的作用
A、结构施工图是根据房屋建筑中的承重构件进 行结构设计后绘制成的图样。结构设计时根据建 筑要求选择结构类型，并进行合理布置，再通过 力学计算确定构件的断面形状、大小、材料及构 造等，并将设计结果绘成图样，以指导施工，这 种图样有时简称为“结施”。 B、结构施工图与建筑施工图一样，是施工的依 据，主要用于放灰线、挖基槽、基础施工、支承 模板、配钢筋、浇灌混凝土等施工过程，也用于 计算工程量、编制预算和施工进度计划的依据。
等结构构件的配筋表达，以及形状复杂的结构
构件，如设备基础等。
平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。 缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。 适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
4．阅读结施图。结施图的阅读顺序可按下列步骤 进行： （1）阅读结构设计说明。准备好结施图所套用的 标准图集及地质勘察资料备用。 （2）阅读基础平面图、详图与地质勘察资料。基 础平面图应与建筑底层平面图结合起来看图。 （3）阅读柱平面布置图。根据对应的建筑平面图 校对柱的布置是否合理，柱网尺寸、柱断面尺寸与 轴线的关系尺寸有无错误。
二
梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点来自3、读懂详图法4、读懂平法
用详图法表示
钢筋混凝土梁
用平法表示
钢筋混凝土梁
详图法：
项目1 基本知识
6.四级抗震等级时,laE=la。
7.当锚固钢筋的保护层厚度不大于5d时,锚固钢筋长度范围内应设置横向构造钢 筋,其直径不应小于d/4(d为锚固钢筋的最大直径);对梁、柱等构件间距不应大于5
1.3.1 钢筋锚固长度
混凝土结构识图与钢筋计算 混凝土结构识图与钢筋计算
受拉钢筋基本锚固长度lab见表1-4,抗震设计时受拉钢筋
基本锚固长度labE见表1-5,受拉钢筋锚固长度la见表1-6,纵向
受拉钢筋抗震锚固长度laE见表1-7。
表1-3受拉钢筋锚固长度修正系数ζa
1.3.1 钢筋锚固长度
2、施工图的分类
混凝土结构识图与钢筋计算 混凝土结构识图与钢筋计算
一套完整的建筑工程施工图一般包含： （1）建筑施工图（图号JS ） 1）总平面图：反映总体布局（水平投影）； 2）建筑总说明； 3）平面图：各层平面图和屋顶平面图，反映平面布局、 功能及尺寸； 4）立面图：外观形状（正面投影）； 5）剖面图：辅助说明内部立面形状； 6）详图：构造做法。
钢筋连接构造
混凝土结构识图与钢筋计算 混凝土结构识图与钢筋计算
图1-3 同一连接区段内纵向受拉钢筋连接接头构造
钢筋连接构造
混凝土结构识图与钢筋计算 混凝土结构识图与钢筋计算
纵向受拉钢筋绑扎搭接接头的搭接长度,应根据位于同一连接区段内的 钢筋搭接接头面积百分率按下列公式计算,且不小于300mm。
1、施工图的作用
混凝土结构识图与钢筋计算 混凝土结构识图与钢筋计算
建筑工程竣工后，施工单位必须根据工程 施工图纸及设计变更文件，认真绘制竣工图纸 交给业主，作为今后使用与维修、改建、鉴定 的重要依据。业主不得任意改变建筑的使用功 能。业主除把竣工图纸作为重要的文件归档保 管外，还必须将一份送交当地城建档案馆长期 保存。
《钢筋工程量计算》教学设计方案资料
《钢筋工程量计算》教学设计方案任课教师：年月日教研室主任（签字）：年月日《钢筋工程量计算》教学设计方案教学内容时间分配一、掌握平法的组成及基本原理；层次性、关联性、相对完整性的理解及应用。
二、掌握钢筋的基本知识；1、钢筋的种类表示方法及图例（讲授法、讨论法）。
三、掌握保护层计算方法；1、运用多媒体讲授：保护层的概念及作用。
2、引导学生根据图集来找出保护层的影响因素有哪些？3、完成学材有关保护层计算的任务4、展示个别小组展示答案并发言讨论保护层计算要点。
四、掌握锚固长度的计算方法；1、运用多媒体讲授：锚固长度的概念及作用。
2、引导学生根据图集来找出锚固长度的影响因素有哪些？3、完成学材有关锚固长度计算的任务。
4、展示个别小组展示答案并发言讨论锚固长度计算要点。
l a=ζa l abl aE=ζaE l a五、箍筋长度计算。
1、运用多媒体讲授：箍筋的概念及作用。
2、引导学生根据学材找出箍筋长度计算原理？3、案例引导学生分析、计算箍筋长度。
4、分组两大组分别完成学材有关箍筋长度计算的任务并绘制数据分析图。
六、课下完成征稽办公楼箍筋计算相关任务。
要求：绘制箍筋数据分析图并总结箍筋计算要点，汇报并完成评价。
课外学习引导及作业布置：1、完成学材箍筋计算1.5h 本次课小结与改进措施：任课教师：年月日教研室主任（签字）：年月日陕西铁路工程职业技术学院《钢筋工程量计算》教学设计方案一、基础构件的类型；1、任务引导：要求学生利用书籍、网络等资源找出四种基础类型，并说明其特点和适用范围，并画出周围有可能出现的一种基础的轴测图。
要求利用展示板形式展示，讲解。
2、教师点评并补充相关知识。
二、基础钢筋平法表示形式及识读；1、任务引导：利用平法图集和教材，完成教材45页平法识读任务；抽取小组展示传统表示法和平法表示法之间的转换图（条形基础和独立基础）。
2、师生共同总结基础平法表示特点。
三、基础构件钢筋工程量计算的原理；1、任务引导：①以独立基础为例，引导学生利用平法构造计算钢筋工程量；②在独立基础钢筋工程量计算的基础上，学生独立计算条形基础钢筋工程量，并总结经验。
混凝土结构施工图平面整体表示方法学习
混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。
3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。
中级工程师 建筑工程 3-第一章-结构施工图的识读(二)
第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。
为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。
（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。
贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。
（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。
两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。
4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。
普通独立基础的平面注写方式可分为集中标注和原位标注。
（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。
剪力墙构件的平面表达方式有列表注写和截面注写两种。
（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。
②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。
③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。
6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。

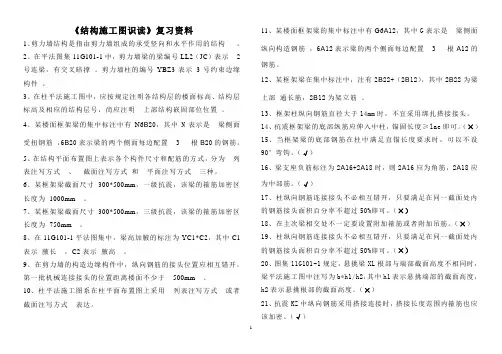

结构施工图识读复习资料(2)
《结构施工图识读》复习资料1、剪力墙结构是指由剪力墙组成的承受竖向和水平作用的结构。
2、在平法图集11G101-1中，剪力墙梁的梁编号LL2（JC）表示2号连梁，有交叉暗撑。
剪力墙柱的编号YBZ3表示3号约束边缘构件。
3、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
4、某楼面框架梁的集中标注中有N6B20，其中N表示是梁侧面受扭钢筋，6B20表示梁的两个侧面每边配置 3 根B20的钢筋。
5、在结构平面布置图上表示各个构件尺寸和配筋的方式，分为列表注写方式、截面注写方式和平面注写方式三种。
6、某框架梁截面尺寸300*500mm，一级抗震，该梁的箍筋加密区长度为1000mm 。
7、某框架梁截面尺寸300*500mm，三级抗震，该梁的箍筋加密区长度为750mm 。
8、在11G101-1平法图集中，梁高加腋的标注为YC1*C2，其中C1表示腋长，C2表示腋高。
9、在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距离楼面不少于500mm 。
10、柱平法施工图系在柱平面布置图上采用列表注写方式或者截面注写方式表达。
11、某楼面框架梁的集中标注中有G6A12，其中G表示是梁侧面纵向构造钢筋，6A12表示梁的两个侧面每边配置 3 根A12的钢筋。
12、某框架梁在集中标注中，注有2B22+（2B12），其中2B22为梁上部通长筋，2B12为架立筋。
13、框架柱纵向钢筋直径大于14mm时，不宜采用绑扎搭接接头。
14、抗震框架梁的底部纵筋应伸入中柱，锚固长度≥lae即可。
（×）15、当框架梁的底部钢筋在柱中满足直锚长度要求时，可以不设90°弯钩。
（√）16、梁支座负筋标注为2A16+2A18时，则2A16应为角筋，2A18应为中部筋。
（√）17、柱纵向钢筋连接接头不必相互错开，只要满足在同一截面处内的钢筋接头面积百分率不超过50%即可。
建筑结构施工图识读 项目四 基础平法施工图的识读 平法识图
吉林省城市建设学校
任务2 独立基础标准构造详图的识读 任务目标
理解钢筋混凝土独立基础的钢筋构造要求。 熟练识读独立基础标准构造详图。
吉林省城市建设学校
任务2 独立基础标准构造详图的识读 任务内容
知识点 独立基础的钢筋在工程中的各种构造要求。 技能点 独立基础标准构造详图的识读。
吉林省城市建设学校
XX市XX设计研究院
吉林省城市建设学校
任务实施
以结施-03 基础平法 施工图为例：图中采用 柱下独立基础，共有两 种独立基础编号为 DJJ01和DJJ02；各柱下 独立基础之间采用基础 梁连接，分别为JL01JL04（基础梁截面和配 筋识读参考项目八梁平 法施工图识读），以加 强整个基础的整体性。 结施-03 基础平法施工 图如下，基础平法施工 图的识读见表4-7。
吉林省城市建设学校
万丈高楼平地起，在建筑工程施 工中，基础部分的施工尤为重要。
吉林省城市建设学校
任务1 独立基础平法施工图的识读
任务目标
掌握钢筋混凝土独立基础平法施工图的制图规则。 培养熟练识读独立基础平法施工图的工程技能。
吉林省城市建设学校
任务1 独立基础平法施工图的识读
任务内容
知识点 独立基础平法施工图的制图规则 技能点 独立基础平法施工图的识读
吉林省城市建设学校
二、独立基础的平面注写方式 1、独立基础的编号和类型
独立基 独立基础 础类型 截面形式
普通独 立基础
阶形 坡形
示意图
杯口独 立基础
阶形 坡形
代号
序号
DJJ
XX
DJP
XX
BJJ
XX
BJP
XX
吉林省城市建设学校
钢筋混凝土结构施工图识读-项目
模块1 钢筋混凝土结构 施工图识读
项目1.2 基础平法施工图识读 任务1.2.1 独立基础施工图 识读 一、钢筋混凝土浅基础的类型 与构造 二、独立基础平面布置图图示 方法 三、平面注写方式施工图识读 四、截面注写方式施工图识读
独立基础平面布置图 独立基础平面布置图是假想用一水平剖切平面，沿
房屋底层室内地面把整栋房屋剖开，移去剖切平面以上
3
4
5
6
7
钢筋混凝土条形基础平法施工图示例 基础底面标高：-1.200
图1-47 条形基础施工图示例
模块1 钢筋混凝土结构 施工图识读
项目1.2 基础平法施工图识读 任务1.2.2 条形基础施工图 识读 一、钢筋混凝土条形基础结构 构造 二、条形基础平面布置图传统 图示方法 三、平面注写方式条形基础平 法施工图识读 四、截面注写方式施工图识读
A-A
h1/h2/…… 300/300
300/200
…
底部配筋（B）
X向
Y向
C14@150 C14@150
C12@150 C12@150
…
…
图1-45 截面注写方式示例
模块1 钢筋混凝土结构 施工图识读
项目1.2 基础平法施工图识读 任务1.2.1 独立基础施工图 识读 一、钢筋混凝土浅基础的类型 与构造 二、独立基础平面布置图图示 方法 三、平面注写方式施工图识读 四、截面注写方式施工图识读
钢筋混凝土独立基础结构构造 3.混凝土保护层
混凝土结构构件中受力钢筋的保护层厚度不应小 于钢筋的公称直径且满足《混凝土结构施工图平面整 体表示方法制图规则和构造要求》的规定。
使用年限为100年的混凝土结构，一类环境中，混 凝土保护层应按《平法》规定增加40%。
结构施工图识读
图”。基础平面图主要是表示建筑物在相对标高±0.000以下
基础结构的图纸，是施工时在地基上放灰线、开挖基坑和施工
基础的依据。
3.1.2 基础平面图的内容
在基础平面图中应表示出墙体轮廓线、基础轮廓线、基础
的宽度和基础剖面的位置、标注定位轴线和定位轴线之间的距
离，至于基础的细部轮廓线都可省略不画，这些细部的形状，
其定位尺寸；编号相同且定位尺寸相同的基础，可仅选择一
个进行标注。
２.独立基础编号
各种独立基础编号应符合表３-10的要求。
上一页 下一页 返回
任务３ 识读基础结构平面图
３.独立基础平面注写方式
独立基础的平面注写方式，分为集中标注和原位标注两
部分内容。
４.独立基础截面注写方式
独立基础的截面注写方式，可分为截面标注和列表注写
1.3 常见钢筋标注及表示方法
１. 钢筋的作用及标注方法
配置在钢筋混凝土结构中的钢筋，按其作用可分为受力筋、
箍筋、架立筋、分布筋和构造筋等。
上一页 下一页 返回
任务１ 结构施工图概述
（１）受力钢筋：承受构件内拉、压应力的钢筋。其配
置根据受力通过计算确定，且应满足构造要求。在梁、柱中
的受力筋亦称纵向受力筋，标注时应说明其数量、品种和直
文字注写方式表达。 （２）按结构层绘制的平面布置图中，直接用文字表达各类构
件的编号（编号中含有构件的类型代号和顺序号）、断面尺寸、 配筋及有关数值。 （３）混凝土柱可采用列表注写和在平面布置图中截面注写方 式。 （４）混凝土剪力墙可采用列表和截面注写方式。 （５）混凝土梁可采用在平面布置图中的平面注写和截面注写 方式。 （６）重要构件或较复杂的构件，不宜采用文字注写方式表达 构件的截面尺寸和配筋等有关数值，宜采用绘制构件详图的表 示方法。
结构施工图识图
3.3 板的平法识读
7.4.1、板的平面表示方法 （一）坐标方向的规定 当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向； 当轴网转折时，局部坐标方向顺轴网转折角度做相应转折； 当轴网向心布置时，切向为X方向，径向为Y方向。 （二）板块集中标注 板块集中标注的内容为：板块编号、板厚、 贯通纵筋以及当板面标 高不同时的标高高差。 对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁 （框架梁）均以一跨为一块板（非主梁密肋不计）。所有板块应逐 一编号，相同编号的板块可择其一做集中标注，其它仅注写置于圆 圈内的板编号，以及当板面标高不同时的标高高差。
3.1 柱的平法识读
3.2 梁的平法识读
梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截 面注写方式表达的梁配筋图。 7.2.1、平面注写方式 平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选 一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图7.2.1。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值， 原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁 的某部位时，则将该项数值用原位标注。使用时，原位标注取值优 先。
三、结构施工图平面整体设计方法（以下简称“平法”）。 它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置 用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、 墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简 洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。 详见图集《平面整体表示方法制图规则和构造详图》（16G101）。
3d
3.5d
3.5d
6.25d
4.25d
半圆弯钩
直角弯钩
第二章 平法基本知识
1、平法的创始人
山东大学教授陈青来先生。
2、平法的正式诞生
1995年8月8日，一篇题为《结构设计的一次 飞跃》的文章刊登在《中国建设报》头版显著 位置，它标志着我国平法的正式诞生，此前它 已经正式通过了中华人民共和国建设部的科技 成果鉴定。
为了解决施工中的钢筋翻样计算和现场安装 绑扎，从而实现设计构造与施工建造的有机 结合，还出版了与现有G101配套使用的 G901系列国家建筑标准设计图集5册 （06G901-1、09G901-2、09G9013、09G901-4、09G901-5）。
整理版
10
1.4 平法的科学性
1、够简单
（1）表达数字化、符号化； （2）单张图纸的信息量大且集中； （3）构件分类明确，层次清晰，表达准确，设计
效率成倍提高； （4）平法使设计者易掌握全局，易调整，易修
改，易校审，易控制设计质量。
2、易操作
（1）平法采用标准化的构造详图，形象、直观， 施工易懂、易操作；
（2）标准构造详图分类归纳后编制成国家建筑标 准设计图集供设计选用，可避免构造做法反 复抄袭及伴生的设计失误，保证节点构造在 设计与施工两个方面均达到高质量。
3、低能耗
（1）平法大幅度降低设计成本，降低设计消耗， 节约自然资源。
（2）平法施工图是有序化、定量化的设计图纸， 与其配套使用的标准设计图集可以重复使 用，与传统方法相比图纸量减少70％左右， 在节约人力资源的同时还节约了自然资源。
4、高效率
平法大幅度提高设计效率，解放结构设计人员 生产力。它的进一步推广和普及，已经使设计 院的建筑设计与结构设计人员的比例已明显改 变，后者在数量上，在有些设计院仅为前者的 二分之一至四分之一，同时结构设计周期明显 缩短，设计强度显著降低。
