维修电工项目三 常用低压电器的认识与拆装
常用低压电器的安装及其维修

三相异步电动机降压启动控制 (kòngzhì)线路
时间继电器有通电延时型和断电延时型两种,应根 据控制线路的要求来选择。同时,还必须满足控制线路 对瞬时动作触点的要求。本电路中选用的是延时型,延 时时间的整定值预先在不通电时整定,并在通电试车时 校正。
在项目训练中,也可以用白炽灯组代替电动机进行 模拟(mónǐ)试验,通过灯发光的亮度不同来反映Y-△的 不同接法,但三相规格必须相同,电路如图23-4所示。
第十六页,共25页。
三相(sān xiānɡ)异步电动机降压启动 控制线路
图23-4 用白炽灯组模拟的Y-△降 压启动电路
第十七页,共25页。
常用低压电器(dī yā diàn qì) 的安装与维修
(二)时间继电器自动控制(zì dònɡ kònɡ zhì)的星----三角降压启 动线路
工作原理为: 合上刀开关QS
自锁
电动机星形 联接降压启动
按下SB2
KMY线圈得电
KT线圈得电 KT动断触点延时断开
KMY主触点闭合 KMY常闭触点断开
联锁(lián suǒ)
KMY线圈失电
KM主触电断开
解除电动机绕组星形联接点
KMY动断触点闭合 解除联锁(lián suǒ)
KT动合触点延时闭合
第二十页,共25页。
常用低压电器(dī yā diàn qì) 的安装与维修
(2)平面导线应高低一致或前后一致,不能交叉。非交叉不可时,该 导线应在接线端子引出时,就水平架空跨跃,但必需走线合理。
第一页,共25页。
常用低压电器的安装 (ānzhuāng)与维修
(3)布线应做到横平竖直,分布均匀。变换走向时应垂直。 (4)布线顺序一般以接触器为中心,由里向外、由低向高,先 控制电路、后主电路进行,以不妨碍后续布线为原则。 (5)每根导线两端套上事先编好的编码套管(tào ɡuǎn)。并要 求导线中间无接头。 (6)同一元件、同一回路的不同接点的导线距离必须保持一致。 (7)每个电器元件接线端子上一般只允许连接一根导线。 (8)导线与接线端子或接线桩安装时,不得压绝缘层、不反圈 及不露铜过长。 (9)不得损伤线芯及导线绝缘。
电工电子基本操作技能实训常用低压电器的拆装与电动机基本控制线路的安装

6.2.3正反转控制
6. 2 电动机基本控制线路的安装
按钮联锁
接触器联锁
双重联锁
6. 2 电动机基本控制线路的安装
6.2.4星形-三角形起动控制
按钮联锁
电气原理图
电器位置图
6. 2 Байду номын сангаас动机基本控制线路的安装
6.2.5 顺序起停控制
电气原理图(b)
电气原理图(a) 电气原理图(c)
6. 2 电动机基本控制线路的安装
6.2.6 顺序起停控制
双速电动机的控制线路(一)
6. 2 电动机基本控制线路的安装
6.2.6 顺序起停控制
双速电动机的控制线路(二)
6. 3电气控制线路的故障检查
6.3.1直观检查法
直观检查法适用于各种“硬“故障。引起设备故障的原因不外乎机械和电 气两方面。机械方面主要表现为磨损、破损、卡阻、不灵活等。电气方面的原 因不外乎电压太高引起击穿或电流太大引起发热严重甚至烧毁。
6. 1常用低压电器
6.1.3常用低压电器的拆装
1.按钮的拆装
常用按钮的外形
2.行程开关的拆装
行程开关的与结构
6. 1常用低压电器
6.1.3常用低压电器的拆装
3.熔断器的拆装
熔断器的外形与结构
6. 1常用低压电器
6.1.3常用低压电器的拆装
4.接触器的拆装
交流接触器的 外形与结构
初压力测定
触头压力的测定
直观检查法就是根据故障发生后所具有的外部特征,进行故障排查,如根 据冒烟、发黑、发烫、焦臭味、断裂、连接不可靠、不灵活等现象的检查,找 出故障点,查明原因,予以排除。
6.3.2电阻检查法
电阻分段测量法
常用低压电器的认识与拆装

项目一常用低压电器的认识与拆装任务一低压电器的基础知识学习目标了解常用低压电器元件的功能、分类和工作原理;学会选择使用低压电器;会进行低压电器元件的检测、接线和简单操作。
任务分析了解低压电器的分类和型号表示方法。
掌握选择低压电器的一些注意事项。
熟悉低压电器的内部结构和工作原理。
知识链接电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用,是所有电工器械的简称。
我国现行标准将工作在交流50Hz、额定电压1200V及以下和直流额定电压1500V及以下电路中的电器称为低压电器。
低压电器种类繁多,它作为基本元器件已广泛用于发电厂、变电所、工矿企业、交通运输和国防工业等电力输配电系统和电力拖动控制系统中。
随着科学技术的不断发展,低压电器将会沿着体积小、质量轻、安全可靠、使用方便及性价比高的方向发展。
一、低压电器的基本知识1.低压电器的分类低压电器的品种、规格很多,作用、构造及工作原理各不相同,因而有多种分类方法。
1)按用途分2)按动作方式分3)按有无触点分4)按工作原理分2.低压电器的型号表示法国产常用低压电器的型号组成形式如下:3.低压电器的主要技术数据为保证电器设备安全可靠工作,国家对低压电器的设计、制造制定了严格的标准,合格的电器产品必须具有国家标准规定的技术要求。
我们在使用电器元件时,必须按照产品说明书中规定的技术条件选用,低压电器的技术指标主要有以下几项。
1)额定电流(1)额定工作电流。
(2)额定发热电流。
(3)额定封闭发热电流。
(4)额定持续电流。
2)额定电压(1)额定工作电压。
(2)额定绝缘电压。
(3)额定脉冲耐受电压。
3)绝缘强度4)耐潮湿性能5)极限允许温升6)操作频率及通电持续率7)机械寿命和电气寿命4.选择低压电器的注意事项二、电磁机构及触头系统低压电器一般都有两个基本部分,即感受部分和执行部分。
感受部分感受外界信号,并做出反应。
自控电器的感受部分大多由电磁机构组成;手动电器的感受部分通常为电器的操作手柄。

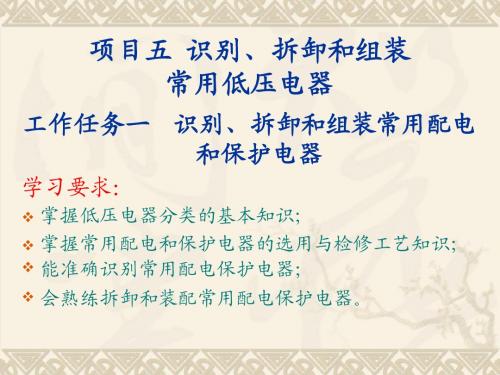

电工与钳工实训 项目05 识别拆卸和组装常用低压电器

熔丝未熔断但电路不通
4.自复式熔断器
上述熔断器熔体一旦熔断,需要更换后才能使电路重新 接通,而一种新型限流元件叫做自复式熔断器,可以不更换 元件便能接通电路,它是应用非线性元件—金属钠在高温下 电阻特性突变的原理制成的。 自复式熔断器用金属钠制成熔丝,它在常温下具有高电 导率,短路电流产生的高温能使钠气化,气压增高,高温高 压下气态的电阻迅速增大,呈现电阻状态,从而限制了短路 电流。当短路电流消失后,温度下降,气态钠又变为固态钠, 恢复原来良好的导电性能,故自复式熔断器能多次使用。由 于自复式熔断器只能限流,不能分断电路,故常与断路器串 联使用,以提高分断能力。
(六)热继电器的选用与检修
热继电器是一种利用流过热元件的电流所产生的热效应 而反时限动作的保护电器,它主要用作电动机的过载保护、 断相保护、电流不平衡运行及其他电气设备发热状态的控制。 热继电器有两相结构、三相结构、三相带断相保护装臵等三 种类型。 热继电器主要由双金属片、热元件、动作机构、触点系 统、整定调整装臵等部分组成。图5.6为热继电器的结构示 意图和符号。
2.电压继电器 电压继电器是反映电压变化的保护电器。电压继电器的 线圈匝数多而导线细,使用时并接于电路中,与负载相并, 动作触点串接在控制电路中。 根据用途可分为过电压继电器和欠电压继电器。以欠电 压继电器为例,通常在电路中起欠压保护作用。 1)工作原理 过电压继电器反映电压上限值,当线圈两端所加电压为 额定值时,触点不动作;当线圈两端所加电压超过额定值达 到某一规定值时,触点复位。 2)电压继电器的选择 电压继电器线圈的额定电压一般可按电路的额定电压来 选择。
学一学
(一)低压电器的分类
常用低压电器及其拆装与维修

实训(实习、一体化)授课教案(2)结构:1)HK系列负荷开关由刀开关和熔断器组合而成,结构如图1-la所示。
由进线座、静触点(静夹座)、容体、出线座和带瓷质手柄的刀式动触点、防电弧防触及带电体的胶盖组成和绝缘底板和瓷质绝缘底盘组成。
2)结构分类:单极、两极、三极。
(3)用途:一般用于不频繁操作的低压电路中,用作接通和切断电源,或用来将电路与电源隔离,有时也用来控制小容量电动机的直接起动与停机。
(适用于照明、电热设备及小容量电动机控制线路中,并起短路保护)(4)安装与使用:1)垂直安装且合闸状态时手柄应朝上。
(垂直安装时,手柄向上合为接通电源,向下拉为切断电源。
不允许反装或平装,以防发生误合闸事故,若反装手柄会因为闸刀松动自然落下而误将电源接通。
一般与熔断器串联使用作短路和过载保护)2)电源进线接在静触头的端子上,负荷线接在与闸刀相连的动触头的端子上。
(这样开关断开后闸刀和熔体上都不会带电)3)刀开关的额定电流应大于其控制的最大负荷电流。
用于3KW及以下异步电动机时,刀开关的额定电流必须大于电动机额定电流的3倍。
2.封闭式负荷开关(俗称铁壳开关):(1)型号及含义:(2)结构:由刀开关、熔断器操作机构和外壳组成,结构如图1—2所示。
设置了联锁装置,时间分配教学过程和内容保证开关在合闸状态下开关盖不能开启,而开关盖开启时又不能合闸,确保操作安全。
(3)用途:适用于照明、电热设备及小容量电动机控制线路中,供手动不频繁地接通和分断电路,并起短路保护。
(4)安装与使用:1)必须垂直安装。
2)开关外壳的接地螺钉必须可靠接地。
3)电源进线接在静夹座一边的接线端子上,负载引线接在一边的出线座熔断器一边的接线端子上,且进出线必须穿过进出线孔。
二.组合开关(又叫转换开关,是一种转动式的闸刀开关)1.型号及含义:2.结构:组合开关有若干个动触片和静触片,分别装于数层绝缘件内,静触片固定在绝缘垫板上,动触片装在转轴上,随转轴转而变更通、断位置。
电气控制技术实训课件项目1-常用低压电器元件的拆装、检测与维修

按钮结构
按钮工作原理6
直动式行程开关结构 7
实训任务1-5 常用继电器的拆装与检测
•一、实训目标 了解热继电器和时间继电器主要结构,并会拆卸、组装、检测及进行简单检修。 •二、工具、仪表与器材: 1.工具 常用电工工具一套(螺丝刀、镊子、钢丝钳、尖嘴钳等) 2.仪表 万能表、兆欧表 3.器材 热继电器、各种时间继电器,根据实际情况准备。 •三、实训指导 1.热继电器的检测
• 外观检测动、静触点及机械部位螺丝齐全牢固,活动灵活外壳无损伤等。
• 四、训练步骤与工艺要点
1.拆卸一只复合按钮,将拆卸步骤、主要零部件名称、作用、 各对触点动作前后的电阻值及各类触点数量,测量数据记入 表1-6中。
2.拆卸一只行程开关,将拆卸步骤、主要零部件名称、作用、各对触点动 作前后的电阻值及各类触点数量,数据记入表1-7中。观察结构7
1.拆开胶盖闸刀开关的胶盖,将其内部主要零部件名称和作用记入表1-1中; 闭合开关,用万用表电阻挡测量各对触点之间的接触电阻,用兆欧表测量 每两相触点之间的绝缘电阻,将测量结果一并记入表1-1中。
2.拆卸和组装一只组合开关,将其主要零部件名称和作用记入表1-2中; 闭合开关,用万用表电阻挡测量各对触点之间的接触电阻,用兆欧表测量 每两相触点之间的绝缘电阻,将各相触点间的接触电阻,绝缘电阻记入表 1-2中。
空气阻尼式通电延时型时间继电器的工作演示
空气阻尼式断电延时型时间继电器的工作演示9
2.时间继电器的检测
• 观察时间继电器动静触点、螺丝是否齐全牢固,动、静触点机械 部位是否活动灵活。用万用表电阻挡测试线圈、常闭触点输入点 和输出点是否全部接通,常开触点输入点和输出点是否全部不通、 用改锥顺反旋转调节杆看时间继电器人为动作后有无延时作用, 若不是,则说明时间继电器已坏。,
常用低压电器认识和拆装
载时,过电流脱扣器的衔铁被吸合,使自由脱扣机构动作,当电路发生过
载时,热脱扣器的热元件产生的热量增加,温度上升,使双金属片向上弯
曲变形,从而推动自由脱扣机构动作。当电路出现失压时,失压脱扣器的
衔铁释放,也使自由脱扣机构动作。自由脱扣机构动作时,断路器自由脱
扣,使开关自动跳闸,主触点断开,分断电路,达到非正常工作情况下保
②主要技术参数
额定电压 熔断器熔断时,可使电弧及时熄灭,所在电路工作电压的最
高限制。
额定电流 熔断器长期通过的、不超过允许温升的最大工作电流。
熔体的额定电流 长期通过熔体而不会使熔体熔断的电流。
极限分断能力 熔断器所能分断的最大短路电流值。
熔断器的保护特性 熔断器的保护特性曲线表示切断电流的全部时间与
按钮的一般结构示意图及图形、文字符号如图2-3所示。操作时,当按 钮帽的动触头向下运动时,先与动断静触头分开,再与动合静触头闭合; 当操作人员将手指放开后,在复位弹簧的作用下,动触头向上运动,恢复 初始位置。在复位的过程中,先是动合触头分断,然后是动断触头闭合。
为了标明各种按钮的作用,避免误动作,通常将按钮帽做成不同的颜色, 以示区别。按钮的颜色有红、绿、黑、黄、篮以及白、灰等多种,供不同 场合选用。国标GB5226—85对按钮的颜色作如下规定:“停止”和“急停” 按钮必须是红色。当按下红色按钮时,必须使设备停止工作或断电;“起 动”按钮的颜色是绿色;“起动”与“停止”交替动作的按钮必须是黑白、 白色或灰色,不得用红色和绿色;“点动”按钮必须是黑色;复位按钮 (如保护继电器的复位按钮)必须是蓝色,当复位按钮还具有停止的作用 时,则必须是红色。
(2)壳架等级额定电流ImN和额定工作电流IN。
(3)额定短路通断能力和一次极限分断能力 (4)保护特性和动作时间。
低压电器的拆装实训报告
一、实训目的本次低压电器拆装实训的主要目的是通过实际操作,使学生了解低压电器的基本结构、工作原理和拆装方法,提高学生的动手能力、分析问题和解决问题的能力,同时培养学生的安全意识和团队协作精神。
二、实训时间2023年10月15日至2023年10月21日三、实训地点电气实训室四、实训内容1. 低压电器概述2. 低压电器拆装步骤3. 低压电器元件识别与选用4. 低压电器安装与调试5. 低压电器故障分析与排除五、实训过程1. 低压电器概述实训开始前,首先由指导老师对低压电器的基本概念、分类、用途及常见低压电器进行讲解。
通过讲解,使学生了解低压电器的基本知识,为后续实训做好准备。
2. 低压电器拆装步骤(1)准备工作:检查实训器材是否齐全,了解拆装过程中所需使用的工具。
(2)拆装过程:a. 观察低压电器的外部结构,了解其组成部分;b. 按照拆装顺序,逐步拆卸低压电器;c. 在拆卸过程中,注意观察各部件的连接方式和固定方式;d. 拆卸完毕后,将拆下的部件进行分类摆放,便于后续安装。
(3)安装过程:a. 按照拆装顺序的相反顺序,逐步组装低压电器;b. 在组装过程中,注意各部件的连接方式和固定方式;c. 组装完毕后,进行外观检查,确保低压电器各部件连接牢固。
3. 低压电器元件识别与选用在拆装过程中,学习识别低压电器的主要元件,如接触器、继电器、按钮、开关等。
同时,了解各元件的型号、规格、性能及其使用范围,为后续选用合适的元件打下基础。
4. 低压电器安装与调试在拆装完成后,对低压电器进行安装与调试。
具体步骤如下:(1)安装:按照电路图,将各元件按照正确的顺序和方式连接起来,确保连接牢固。
(2)调试:开启电源,观察低压电器各部件的工作状态,确保其符合设计要求。
5. 低压电器故障分析与排除在实训过程中,遇到低压电器故障时,要能够迅速分析故障原因,并采取相应的措施进行排除。
故障分析及排除方法如下:(1)检查电路连接是否正确,是否存在短路、断路等问题。
维修电工技能实训与考核指导(初级、中级、高级).
选一选 常用低压控制电器的选用
接触器的选用 按钮的选用 行程开关的选用 热继电器的选用 时间继电器的选用
装一装 常用低压控制电器的安装
接触器的安装 按钮的安装 行程开关的安装 热继电器的安装 时间继电器的安装
测一测 低压控制电器的检测
接触器的检测。用万用表电阻挡测量各触点间 的接触电阻、两相间的绝缘电阻、线圈的直流 电阻。
按钮的检测。按下的松开按钮时,用万用表电 阻挡测量各触点间的电阻。
行程开关的检测。用万用表电阻档测量各触点 间的接触电阻;用兆欧表测量两极触点间的绝 缘电阻。
热继电器的检测。用万用表电阻档测量各触点 间的接触电阻、电热丝的电阻;用兆欧表测量 两极触点间的绝缘电阻。
任务拓展
任务拓展1 任务拓展2 任务拓展3 任务拓展4 任务拓展5
认一认 常用低压控制电器外形和符号
接触器 按钮 行程开关 热继电器 时间继电器 中间继电器 电流继电器 速度继电器
拆一拆 常用低压控制电器的拆装
交流接触器的结构图
拆一拆 常用低压控制电器的拆装
按钮结构图
拆一拆 常用低压控制电器的拆装
行程开关结构图
拆一拆 常用低压控制电器的拆装
交流接触器常见故障处理 热继电器常见故障处理 主令电器常见故障处理 电磁铁 凸轮控制器
热继电器结构图
拆一拆 常用低压控制电器的拆装
时间继电器结构图
查一查
常用低压控制电器的主要技术参数
交流接触器主要技术参数有额定电压、 额定电流和线圈额定电压。
按钮的主要技术参数有额定电压、额 定电流。
行程开关的主要技术参数有额定电压、 额定电流。
热继电器的主要技术参数有额定电压、 额定电流、热元件额定电流和整定电 流。
常用低压电器的拆装、 检修及调试
任务1. 1 低压电器的基础知识
• (2) 线接触: 由两个圆柱面形的触头构成, 也称为指形触头, 如图1. 1. 4 (b) 所示。其接触区域是一条直线或一条窄面, 允许通过的电流较大, 常用于中等容量接触器的主触头。
• (3) 面接触: 是两个平面形触头相接触, 如图1. 1. 4 (c) 所示。其接触 区域有一定的面积, 允许通过很大的电流, 常用于大容量接触器的主触 头。
关系将直接影响电磁式电器的工作可靠性。 • 5. 电接触 • 电磁式电器的执行元件是触头, 而电磁式电器正是通过触头的动作来
接通和断开被控电路的。电接触是指触头在闭合状态下的动、静触头 完全接触, 而且有工作电流通过。电接触情况的好坏直接影响触头的 工作可靠性和使用寿命, 而影响电接触工作情况的主要因素是触头接 触电阻的大小。
• 有些电器具有双重作用, 如低压断路器既能控制电路的通断, 又能实现 短路、欠压及过载保护。
• 3) 按执行机构分类 • (1) 电磁式电器。利用触头的接通和分断来通断电路的电器称为电磁
式电器, 如接触器、低压断路器等。
上一页 下一页 返回
任务1. 1 低压电器的基础知识
• (2) 非电量控制电器。靠外力或非电物理量的变化而动作的电器称为 非电量控制电器,如刀开关、行程开关、按钮、速度继电器、压力继 电器和温度继电器等。
光、热等) 变化就能自动完成接通、分断电路任务的电器称为自动电 器, 如接触器、继电器等。 • 2) 按用途分类
下一页 返回
任务1. 1 低压电器的基础知识
• (1) 低压保护电器。这类电器主要在低压配电系统及动力设备中起保 护作用, 保护电源、线路或电动机, 如熔断器、热继电器等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
22
3. 熔断器的熔片或熔丝是用电阻率较高的易熔合 金(如锡铅合金),或者用截面积较小的良导体( 如铜、银)制成。部分熔断器内填充有石英砂等物
23
1. 控制按钮简称按钮,是最常用的主令电器。按 钮为手动控制,可作远距离电气控制使用。按钮的 结构示意如图3.10所示,其图形及文字符号如图 3.11所示。
项目三
常用低压电器的认识与 拆装
项目目标: 1.能根据低压电器的外形结构识别各种电器。 2. 3. 4.能正确选用低压电器的型号和规格。
1
任务一 认识并拆装典型低压配电电器——低压 开关、低压熔断器和主令电器 技能目标: 1. 2.正确使用常用电工工具。 知识目标: 1.能够识别各种典型低压电器的功能、型号和 2.能了解各种典型低压电器的工作原理。
28
图 3.12 行程开关 (a)径向传动杆式行程开关外形 (b)单轮行程开关外形 (c)双轮行程开关外形 (d)行程开关结构示意图
29
图 3.13 行程开关的图形和文字符号 (a)常开触点 (b)低压断路操作机构的分 合闸控制、各种控制线路的转换、电气量仪器的转 换,也可用于小容量异步电动机的启动、调速和换 向控制,还可用于配电装置线路的转换及遥控等。 万能转换开关的结构如图3.14所示,其符号如图 3.15所示。
6
图 3.1 HD 系列、HS系列刀开关外形图 (a)HD 系列刀开关 (b)HS系列刀开关
7
按极数的多少来分,刀开关可分为单极(单 刀)、双极(双刀)和三极(三刀)3种,它们对 应的电气符号如图 3.2所示。
8
图 3.2
刀开关的图形、文字符号
9
2.闸刀开关(QS) 闸刀开关是把刀开关和熔断器组合在一起的开 关,它既可以用来接通或断开电源,又可以起短路 保护的作用,其外形如图 3.3所示。
16
由结构图可以看到,组合开关中有静触头,每 个触头的一端固定在绝缘垫板上,另一端伸出盒外 ,连在接线端上,动触片套在装有手柄的绝缘轴上 组合开关的电气符号如图3.7
17
图3.7 组合开关的电气符号
18
二、熔断器(FU) 熔断器FU(fuse)是串联在被保护的电路中, 起短路保护作用。它是最简便、最有效的短路保护
10
图 3.3 闸刀开关外观图
11
3.铁壳开关(QS) 在比较恶劣的工作环境中(如粉尘飞扬的场所 ),为了提高绝缘等级,避免触电等事故的发生, 人们通常采用铁壳开关(又叫封闭式负荷开关)。 铁壳开关是在闸刀开关的基础上改进设计的一种开 关,如图 3.5所示,它由刀开关、熔断器、速断弹 簧等组成,并装在金属壳内。
14
组合开关由多节触片分层组合而成,上部有凸 轮、扭簧、手柄等零件构成的操作机构,该机构由 于采用了扭簧储能,可使开关快速闭合或分断,能 获得快速动作,从而提高开关的通断能力,使动静 触片的分合速度与手柄旋转速度无关。组合开关的 外形及内部结构如图3.6所示。
15
图 3.6 组合开关的外形图及内部结构图 (a)外形图 (b)内部结构图
12
图 3.4 闸刀开关的电气符号
图 3.5 铁壳开关结构图 13
4.组合开关(SA 组合开关又称转换开关,它实质上是一种特殊 的刀开关,只不过一般刀开关的操作手柄是垂直于 安装面的平面内向上或向下转动,而转换开关的操 作手柄则是在平行于其安装面的平面内向左或向右 转动。它具有多触头、多位置、体积小、性能可靠 、操作方便、安装灵活等特点,多用在机床电气控 制线路中作为电源的引入开关,也可用作不频繁地 接通和断开电路、换接电源和负载以及控制5 kW 及以下的小容量异步电动机的正反转和星三角启动
2
表3.1
3
4
一、电源开关 在低压电器中,电源开关起隔离电源,且作为 不频繁接通和分断电路的器件。目前市场上所用的 电源开关常见的有刀开关、组合开关、闸刀开关、 铁壳开关、自动空气开关等,这些开关都是采用手
5
1.刀开关(Q 刀开关由静插座、手柄、触刀、铰链支座和绝 缘底板等组成,其外形如图3.1
27
行程开关从结构上可分为操作机构、触头系统 和外壳3部分。图3.12所示为行程开关的外形及结 构图,图中的单轮和径向传动杆式行程开关可自动 复位,而双轮行程开关则不能自动复位。行程开关 结构如图3.12(b)所示,当移动物体碰撞推杆或 滚轮时,通过内部传动机构使微动开关触头动作, 即常开、常闭触点状态发生改变,从而实现对电路 的控制。图3.13所示为行程开关的图形和文字符号。
24
图 3.10 按钮结构示意 1—按钮帽;2—复位弹簧;3—动触头; 4—常闭静触头;5—常开静触头
25
图 3.11 按钮的图形和文字符号 (a)常开按钮 (b)常闭按钮 (c)复合按钮
26
2. 行程开关又称限位开关,用于机械设备运动部 件的位置检测,是利用生产机械某些运动部件的碰 撞来发出控制指令,以控制其运动方向或行程的主 令电器
19
1. 根据不同的分类标准,可以把熔断器分为有填 料熔断器、无填料熔断器、自恢复熔断器、瓷插式 熔断器、螺旋式熔断器、快速熔断器等。各种熔断 器的外形如图3.8
20
图3.8 各种熔断器外形图
21
2. 任何一类低压电器都有固定的电路符号及英文 字母对应,熔断器的统一符号如图3.9
图 3.9 熔断器的 电气符号
31
图3.14 万能转换开关单层结构示意图
32
图 3.15 万能转换开关的图形符号
33
课题 3.1 常用低压电器的拆装与维修(一) 训练目的 (1)熟悉常用低压配电电器和主令电器的基 本结构。 (2)能对常用的开关、按钮、熔断器等低压 电器进行拆装和简单维修。 训练器材 常用电工工具、刀开关、铁壳开关、转换开关 、行程开关、按钮和各种熔断器若干。
34
训练步骤 开关类电器的拆装与维修: (1)根据实物写出电器的名称。 (2)记录各电器元件型号,并对照认识。并将结 果分别填入表 3.2—表 3.5中。
35
表 3.2 胶盖闸刀开关的基本结构
36
37
表 3.5 行程开关的拆卸与检测记录
38
成绩评定
39
学习评估
40
思考题 1.什么是低压电器?低压电器的种类有哪些? 主要适用于什么地方? 2.试述胶盖闸刀的基本结构、接线和安装上墙 要求。 3.试述转换开关的用途、主要结构及使用注意 事项。 4.熔断器的作用是什么?常用类型有哪些?为 什么熔断器不能做成过载保护?
