设备空调水系统安装质量分户验收
空调水系统管道与设备安装验收规范
9 空调水系统管道与设备安装9．1 一般规定9．1．1 本章适用于空调工程水系安装子分部工程，包括冷（热）水、冷却水、凝结水系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。
说明： 9．1．1 本条文规定了本章适用的范围。
9 ．1．2 镀锌钢管应采用螺纹连接。
当管径大于 DN100 时，可采用卡箍式、法兰或焊接连接，但应对焊缝及热影响区的表面进行防腐处理。
9 ．1．3 从事金属管道焊接的企业，应具有相应项目的焊接工艺评定，焊工应持有相应类别焊接的焊工合格证书。
9 ．1．4 空调用蒸气管道的安装，应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》GB 50242－2002 的规定执行。
9．2 主控项目9 ．2．1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定检查数量：按总数抽查 10% ，且不得少于 5 件。
检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。
9 ．2．2 管道安装应符合下列规定：1、隐蔽管道必须按本规范第 3．0．11 条的规定执行；2、焊接钢管、镀锌钢管不得采用热煨弯；3、管道与设备得连接，应在设备安装完毕后进行，与水泵、制冷机组得接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接得管道应设置独立支架；4、冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口得水色和透明度与入水口对比相近，无可见杂物），再循环试运行 2H 以上，且水质正常后才能与制冷机组、空调设备相贯通；5、固定在建筑结构上得管道支、吊架，不得影响结构的安全。
管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面 20～50mm ，并不得将套管作为管道支撑。
保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。
检查数量：系统全数检查。
每个系统管道、部件数量抽查 10% ，且不得少于 5 件。
水系统中央空调验收标准
水系统中央空调验收标准摘要：一、引言二、水系统中央空调验收标准概述1.验收标准的目的2.验收标准的内容3.验收标准的实用性三、水系统中央空调验收的具体步骤1.检查空调设备及材料2.检查水系统管道及阀门3.检查冷却塔及水泵4.检查空调系统运行效果四、验收中的注意事项1.验收过程中的安全问题2.验收过程中的沟通协调3.验收结果的记录与归档五、结论正文：一、引言随着现代建筑的发展，中央空调系统已经成为建筑不可或缺的配套设施。
水系统中央空调以其节能、环保、舒适的优点受到了广泛关注。
为确保空调系统的正常运行和良好的使用效果，验收工作至关重要。
本文将详细介绍水系统中央空调的验收标准及具体步骤，以指导实际验收工作。
二、水系统中央空调验收标准概述1.验收标准的目的水系统中央空调验收标准的目的是确保空调系统在施工完成后，达到设计要求、满足使用功能，并为后期运维提供依据。
2.验收标准的内容验收标准主要包括以下内容：空调设备及材料的质量、水系统管道及阀门的安装质量、冷却塔及水泵的运行状况、空调系统运行效果等。
3.验收标准的实用性验收标准在实际应用中具有较强的实用性，可以为施工单位、运维单位和验收人员提供明确的指导，确保空调系统的高效、稳定运行。
三、水系统中央空调验收的具体步骤1.检查空调设备及材料验收人员需对空调设备及材料的质量进行检查，包括品牌、型号、数量等，确保符合设计要求。
同时，检查设备及材料的包装、说明书、合格证等文件是否齐全。
2.检查水系统管道及阀门验收人员需检查水系统管道及阀门的安装质量，包括管道连接、阀门操控、防腐保温等方面。
要求管道无渗漏、阀门操作顺畅、保温层完整。
3.检查冷却塔及水泵验收冷却塔及水泵的运行状况，包括运行噪音、振动、水位、泵浦流量等。
要求设备运行平稳、无异常噪音和振动，水位、流量等参数符合设计要求。
4.检查空调系统运行效果验收人员需对空调系统的运行效果进行测试，包括制冷、制热、通风等功能。
空调系统安装验收标准
空调系统安装验收标准1. 介绍空调系统的安装是确保室内空气质量和舒适度的关键步骤之一。
为了保证安装的质量和可靠性，制定严格的验收标准是必要的。
本文将介绍空调系统安装的验收标准，包括施工前的准备工作、设备安装和系统调试等方面。
2. 施工前的准备工作在进行空调系统安装之前，必须确保以下准备工作已经完成：（1）设计图纸：根据建筑物结构和需求设计合适的空调系统，并获得相关的设计图纸。
（2）空调设备：准备好符合要求的空调设备，包括空调主机、风管、风口等。
（3）施工人员：确保施工队伍有足够的专业技术人员，并熟悉相关的安装要求和标准。
3. 设备安装设备安装是整个空调系统安装过程中最重要的一步。
以下是设备安装的验收标准：（1）设备位置：根据设计图纸要求，将空调主机和其他设备放置在合适的位置，并确保通风和维修的便利性。
（2）连接管路：根据设计要求，正确连接空调主机和风管，并确保连接口处无渗漏。
（3）电气接线：按照电气图纸要求，正确接线，并进行必要的电气绝缘处理。
（4）安全防护：安装必要的安全措施，如防火、防水等，并确保设备牢固可靠。
4. 系统调试安装完毕后，需要进行系统调试，以确保其正常运行和符合设计要求。
以下是系统调试的验收标准：（1）系统运行：启动空调系统，检查各个设备是否正常运行，包括制冷、制热、送风等功能。
（2）温度控制：调节空调系统温度，观察室内温度是否随设定值的变化而相应变化。
（3）风速和风量：调整风速和风量，确保室内风流均匀，舒适度符合设计要求。
（4）噪音控制：测试空调系统的噪音水平，并确保其在允许的范围内。
5. 总结空调系统的安装验收标准对于确保系统正常运行和使用安全至关重要。
通过施工前的准备工作、设备安装和系统调试的合格检查，可以确保空调系统的质量和可靠性，提高室内空气质量和舒适度的水平。
*注意：本文不包含网址链接，仅供参考使用。
水系统中央空调验收标准
水系统中央空调验收标准一、系统设备检查1.主机设备：主机设备应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
2.冷却塔：冷却塔应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，冷却效果满足设计要求，运行时无异常声响和震动。
3.冷却水泵：冷却水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
4.冷冻水泵：冷冻水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
5.膨胀水箱：膨胀水箱应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，液位控制准确，补水系统正常运行。
6.空调末端设备：空调末端设备如风机盘管、空气处理机组等应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
二、系统安装质量检查1.管道连接：管道连接应牢固、密封性好，无泄漏现象。
2.支架安装：支架安装应牢固、稳定，无明显变形或位移。
3.阀门安装：阀门安装应正确、灵活，无卡涩现象。
4.仪表安装：仪表安装应正确、灵敏，显示准确。
5.水压试验：水压试验应按照相关规定进行，无泄漏、无变形。
6.管道清洁：管道清洁度应符合相关规定，无杂物、无堵塞。
三、系统调试与运行测试1.系统调试：系统调试应按照设计要求进行，各设备运行稳定、无异常声响和震动。
2.运行测试：运行测试应包括制冷量测试、制热量测试、送风量测试等，各项指标均应符合设计要求。
3.水系统平衡：水系统平衡调试应按照设计要求进行，各设备运行稳定、无水锤等现象。
4.能耗测试：能耗测试应按照相关规定进行，能耗指标应符合设计要求。
5.噪音测试：噪音测试应按照相关规定进行，噪音指标应符合设计要求。
6.空气品质测试：空气品质测试应按照相关规定进行，室内空气品质应符合设计要求。
四、验收文件与记录1.系统设备清单及检查记录。

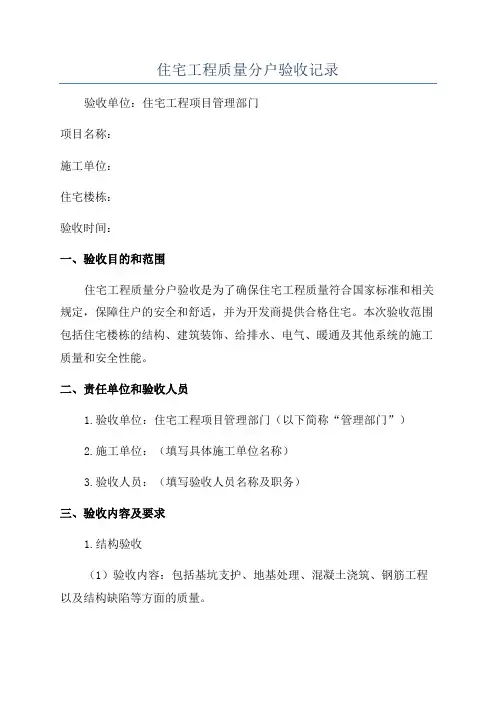

住宅工程质量分户验收记录
住宅工程质量分户验收记录验收单位：住宅工程项目管理部门项目名称：施工单位：住宅楼栋：验收时间：一、验收目的和范围住宅工程质量分户验收是为了确保住宅工程质量符合国家标准和相关规定，保障住户的安全和舒适，并为开发商提供合格住宅。
本次验收范围包括住宅楼栋的结构、建筑装饰、给排水、电气、暖通及其他系统的施工质量和安全性能。
二、责任单位和验收人员1.验收单位：住宅工程项目管理部门（以下简称“管理部门”）2.施工单位：（填写具体施工单位名称）3.验收人员：（填写验收人员名称及职务）三、验收内容及要求1.结构验收（1）验收内容：包括基坑支护、地基处理、混凝土浇筑、钢筋工程以及结构缺陷等方面的质量。
（2）验收要求：结构的安全、耐久、防水、抗震及防火等性能应符合国家标准要求。
2.建筑装饰验收（1）验收内容：包括墙面、地板、天花、门窗、卫生间、厨房等装饰装修质量。
（2）验收要求：装饰装修应达到无毒、无臭、无味、无污染、无异响、无渗漏、无开裂等要求；装饰材料应符合国家标准要求。
3.给排水验收（1）验收内容：包括给水管道、排水管道、卫生器具、水泵等设备的安装质量。
（2）验收要求：给排水系统的设计、施工应合乎规范要求，不得出现漏水、渗漏、堵塞等问题。
4.电气验收（1）验收内容：包括电线、电缆、开关插座、照明设备等电气设备的安装质量。
（2）验收要求：电气设备的安装和使用应符合国家标准和相关安全规范，不得出现漏电、短路、火灾等问题。
5.暖通验收（1）验收内容：包括供暖设备、通风设备、空调设备等暖通设备的安装质量。
（2）验收要求：暖通设备的安装和使用应符合国家标准和相关安全规范，不得出现渗漏、漏气、噪音过大等问题。
6.其他系统验收（1）验收内容：包括弱电系统、消防系统、安防系统、园林景观等其他系统的安装质量。
（2）验收要求：其他系统的安装和使用应符合国家标准和相关安全规范，不得出现功能失效、效果不佳等问题。
四、验收结果根据本次验收的实际情况，管理部门对住宅工程质量分户进行了评定，评定结果如下：1.合格2.不合格若评定结果为不合格，则需列出不合格项，并指导施工单位整改。
空调系统安装工程质量验收规范
空调系统安装工程质量验收规范一、前言随着社会经济的快速发展，人们生活水平的不断提高，对室内环境舒适度的要求也越来越高。
空调系统作为现代建筑中不可或缺的设施之一，其安装质量直接影响到空调系统的运行效果和使用寿命。
为了确保空调系统的安装质量，满足人们对室内环境的需求，制定一套完善的空调系统安装工程质量验收规范至关重要。
二、验收规范总则1.本规范适用于新建、扩建、改建建筑物的空调系统安装工程质量验收。
2.空调系统安装工程应严格按照国家相关法律法规、标准和设计文件要求进行。
3.空调系统安装工程质量验收应包括施工质量、设备性能、系统功能、安全性能等方面的检查。
4.空调系统安装工程质量验收分为施工过程验收和竣工验收两个阶段。
三、施工过程验收1.材料验收（1）空调系统所采用的材料应符合国家相关标准要求。
（2）材料验收时应检查材料的产品合格证、性能检测报告等资料。
（3）现场验收材料的外观、尺寸、数量等，与设计文件要求相符。
2.设备验收（1）空调设备及配件应符合国家相关标准要求。
（2）设备验收时应检查设备的出厂合格证、性能检测报告等资料。
（3）现场验收设备的外观、尺寸、型号等，与设计文件要求相符。
3.施工质量验收（1）管道安装应符合设计文件要求，管道走向合理，无交叉、碰撞现象。
（2）管道焊接应符合国家相关标准，焊缝饱满，无裂纹、气孔等缺陷。
（3）系统组件安装应牢固、平稳，与设计文件要求相符。
（4）空调设备及管道保温应符合设计要求，保温层厚度均匀，无破损、脱落现象。
（5）系统试验与调整应符合设计文件要求，包括水压试验、气密性试验等。
四、竣工验收1.资料验收（1）施工单位应提供完整的施工资料，包括设计文件、施工图纸、施工记录、验收报告等。
（2）资料验收时应检查施工单位提供的资料是否齐全、符合要求。
2.设备性能验收（1）检查空调设备的性能指标是否符合国家相关标准要求。
（2）现场测试空调设备的运行效果，包括制冷、制热、通风等功能。
设备空调水系统安装质量分户验收
空调水系统设备安装质量分户验收一、检查内容空调水系统设备安装分户质量验收内容,可根据竣工时观察到的观感和使用功能以及实测项目的质量进行确定，具体参照下表进行：注:“√"代表涉及的检查内容；“/"代表不涉及的检查内容。
二、质量标准、检查数量、方法（一)一般规定1．空调水系统设备安装检验批项目应符合施工图、设计说明及其他设计文件的要求。
2．空调水系统设备安装分户验收应按每户住宅划分为一个检验批.当分户检验批具备验收条件时，可及时验收。
每批抽查数量不应少于相关规定。
3．每户住宅空调水系统设备安装的观感质量和使用功能应全数检查,实测实量内容宜按照本讲义规定的检查部位、检查数量，确定检查点,使用相关测量工具，认真测量全数记录。
4．当每户住宅的主控项目的质量经检查全部合格，一般项目的合格点率达到80％及以上，且不得有严重缺陷时，该套住宅的本检验批质量判为合格。
5．当不合格点率超出20%时，应整改并重新验收，记录整改项目测量结果。
(二）主控项目系统设备与附属设备：空调工程水系统的设备与附属设备的型号、规格应符合设计规定。
检查数量：全数检查。
检验方法:观察检查外观质量、查阅设备质量证明文件。
（三）一般项目1．风机盘管机组与管道连接:应采用弹性接管或软接管（金属或非金属）,其耐压值应大于等于1.5倍的工作压力。
软管的连接应牢固、不应有强扭和瘪管。
检查数量:全数检查。
检验方法:观察检查外观质量、查阅设备质量证明文件。
2．水过滤器等设备的安装：水过滤器等设备应安装在进机组前的管道上，方向正确，便于清洗，与管道连接牢固、严密,安装位置便于滤网的拆卸和清洗。
检查数量：全数检查。
检验方法：观察检查外观质量、查阅设备质量证明文件。
附：空调水系统设备安装质量分户验收记录表空调水系统设备安装质量分户验收记录表。
空调水系统安装检验批质量验收记录
空调水系统安装检验批质量验收记录一、项目基本信息项目名称：空调水系统安装工程编号：施工单位：验收日期：二、安装单位信息单位名称：安装人员：三、验收依据1.相关设计文件：空调水系统设计图纸、设备配置表等；四、验收内容1.安装质量检查：对空调水系统安装是否符合设计要求，包括管道布置、管道材质、管道连接等进行检查；2.设备安装检查：对空调水系统设备的安装位置、固定方式、接线是否正确进行检查；3.安装工艺检查：对空调水系统安装过程中的防腐、保温、声、振动等工艺情况进行检查；4.安全防护检查：对空调水系统安装过程中的安全防护措施是否到位进行检查。
五、验收结果1.空调水系统安装质量检查情况：（1）管道布置是否合理，是否存在交叉、拐角过多等情况；（2）管道材质是否符合规定，是否存在腐蚀、变形、漏水等现象；（3）管道连接是否紧密，是否存在漏气、漏水等现象。
2.空调水系统设备安装检查情况：（1）设备安装位置是否符合设计要求，是否存在振动、噪音等问题；（2）设备固定是否牢固可靠，是否存在松动、脱落等现象；（3）设备接线是否正确，是否存在接反、短路等问题。
3.安装工艺检查情况：（1）防腐、保温处理是否到位，是否存在松脱、开裂等现象；（2）声、振动控制是否有效，是否存在噪音、振动过大等问题。
4.安全防护检查情况：（1）施工现场是否设置安全警示标志；（2）作业人员是否佩戴必要的安全防护用具。
六、存在问题及整改要求1.存在问题：（1）管道布置不合理，存在交叉、拐角过多等情况；（2）部分管道材质存在腐蚀、变形、漏水等现象；（3）部分管道连接不紧密，存在漏气、漏水等现象；（4）设备安装位置不符合设计要求，存在振动、噪音等问题；（5）部分设备固定不牢固可靠，存在松动、脱落等现象；（6）部分设备接线存在接反、短路等问题；（7）部分防腐、保温处理存在松脱、开裂等现象；（8）部分声、振动控制措施无效，存在噪音、振动过大等问题。
2.整改要求：（1）重新布置管道，确保管道交叉、拐角的合理性；（2）更换腐蚀、变形、漏水的管道材质；（3）重新连接松散、漏气、漏水的管道；（4）调整设备的安装位置，消除振动、噪音问题；（5）加固松动、脱落的设备固定件；（6）重新检查设备接线，确保正确连接；（7）加强防腐、保温处理的质量控制；（8）改进声、振动控制措施，降低噪音、振动水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调水系统设备安装质量分户验收
一、检查内容
空调水系统设备安装分户质量验收内容，可根据竣工时观察到的观感和使用功能以及实测项目的质量进行确定，具体参照下表进行：
注：“√”代表涉及的检查内容；“/”代表不涉及的检查内容。
二、质量标准、检查数量、方法
（一）一般规定
1．空调水系统设备安装检验批项目应符合施工图、设计说明及其他设计文件的要求。
2．空调水系统设备安装分户验收应按每户住宅划分为一个检验批。
当分户检验批具备验收条件时，可及时验收。
每批抽查数量不应少于相关规定。
3．每户住宅空调水系统设备安装的观感质量和使用功能应全数检查，实测实量内容宜按照本讲义规定的检查部位、检查数量，确定检查点，使用相关测量工具，认真测量全数记录。
4．当每户住宅的主控项目的质量经检查全部合格，一般项目的合格点率达到80%及以上，且不得有严重缺陷时，该套住宅的本检验批质量判为合格。
5．当不合格点率超出20%时，应整改并重新验收，记录整改项目测量结果。
（二）主控项目
系统设备与附属设备：空调工程水系统的设备与附属设备的型号、规格应符合设计规定。
检查数量：全数检查。
检验方法：观察检查外观质量、查阅设备质量证明文件。
（三）一般项目
1．风机盘管机组与管道连接：应采用弹性接管或软接管（金属或非金属），其耐压值应大于等于1.5倍的工作
压力。
软管的连接应牢固、不应有强扭和瘪管。
检查数量：全数检查。
检验方法：观察检查外观质量、查阅设备质量证明文件。
2．水过滤器等设备的安装：水过滤器等设备应安装在进机组前的管道上，方向正确，便于清洗，与管道连接牢固、严密，安装位置便于滤网的拆卸和清洗。
检查数量：全数检查。
检验方法：观察检查外观质量、查阅设备质量证明文件。
附：空调水系统设备安装质量分户验收记录表
空调水系统设备安装质量分户验收记录表。
