无人机应用知识：无人机电源系统的设计与优化
无人机飞行器的能源技术电池与动力系统
无人机飞行器的能源技术电池与动力系统无人机飞行器的能源技术——电池与动力系统无人机飞行器是近年来崛起的一种重要的航空器，其应用范围涵盖了农业、航拍、安防、地质勘探等多个领域。
在无人机飞行器技术的众多关键部件中，能源技术是其中一个至关重要的方面。
本文将对无人机飞行器的能源技术，尤其是电池与动力系统进行探讨。
一、电池技术1. 锂电池在无人机飞行器中，锂电池是最常用的电池类型之一。
锂电池具有高能量密度、轻量化等优点，能够为无人机提供持续稳定的动力供应。
目前，锂聚合物电池被广泛应用于中小型无人机飞行器中，其具有较高的能量密度和较轻的重量，能够为无人机提供更长的续航时间。
2. 镍氢电池另外一种常用的电池类型是镍氢电池。
镍氢电池具有较高的循环寿命和更好的高温性能，适用于高温环境下的无人机飞行器。
相比于锂电池，镍氢电池的安全性更高，但能量密度稍低一些。
3. 未来发展方向随着技术的不断发展，还有其他类型的电池被不断尝试应用于无人机飞行器中，如固态电池、锂硫电池等。
这些新型电池具有更高的能量密度和更长的循环寿命，有望成为未来无人机飞行器电池技术的发展趋势。
二、动力系统1. 电动动力系统无人机飞行器的动力系统主要分为电动动力系统和内燃动力系统两种。
电动动力系统由电机、电调、螺旋桨等部分组成，是目前中小型无人机的主流动力系统。
电动动力系统具有响应速度快、噪音低、维护成本低等优点，能够为无人机提供可靠的动力支持。
2. 内燃动力系统内燃动力系统则是一些大型无人机飞行器使用的动力系统。
内燃动力系统运用内燃机作为动力源，能够提供强大的动力支持和更长的续航能力。
但相应的，内燃动力系统的噪音和维护成本较高，适用于对动力要求较高的长距离任务。
3. 新型动力系统除了传统的电动和内燃动力系统，还有一些新型动力系统不断涌现。
比如氢燃料电池动力系统、太阳能动力系统等，这些系统在减少对常规能源的依赖、提高无人机飞行器环保性等方面具有巨大潜力。
无人机电源系统方案设计
无人机电源系统方案设计电源系统是由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备等和相关的配电线路组成的总体。
下面就是小编整理的无人机电源系统方案设计，一起来看一下吧。
在设计无人机用的电源系统时，设计人员所关心的参数是尺寸、重量、功率密度、功率重量比、效率、热管理、灵活性和复杂性。
体积小、重量轻、功率密度高可以让无人机携带更多的有效负载，飞行和续航时间更长，并完成更多的任务。
无人机可以从远端位置进行控制，或基于预编程组态自动运行。
无人机有许多应用，从具结到消防，都可以由不同类别的无人机来实现。
根据子系统之负载要求，无人机有几个电源选项。
锂离子电池是一种常用的电源，体积较小、成本较低，因此是100瓦和运行数天的无人机的理想选择。
为了有更高的能量密度和功率密度，还可以选择其他的备选电源，包括太阳能电池系统、燃气轮机以及柴油发电机等。
无人机的典型电源链：图1 ：无人机电源链在典型的无人机电源链中，有一个基于涡轮的发电机提供3相AC电源，其可通过整流器转换为270VDC电源，然后通过隔离式DC-DC转换器转换为48VDC电源或28VDC电源。
无人机上有许多有效负载，包括雷达、影像、航空电子、导航、制导、飞控系统和数据传输链路，其中每一个都需要一个、5V及12V等的电压范围。
因此，下游DC-DC转换器或非隔离式负载点都需要为所需的负载电压提供28V或48V DC 母线。
为了实现高效率，高电压DC母线沿着无人机的电源链进行优先配电。
配电引起的功率损耗系以I2R为主，由于提高电压可以最大限度地降低配电损耗，因而可减少电流；对于大型无人机更是如此，因为有很长的配电长度。
在安全方面，在高电压DC母线和低电压DC母线之间需要进行隔离，当低于60V的电压与高电压隔离开时，就符合安全超低电压要求。
根据图1所显示的电源链，有两级DC-DC转换，由于稳压在下一级完成，其中第一级需要隔离之非稳压DC-DC转换器，而由于隔离在上游完成，第二级则需要稳压之非隔离DC-DC转换器。

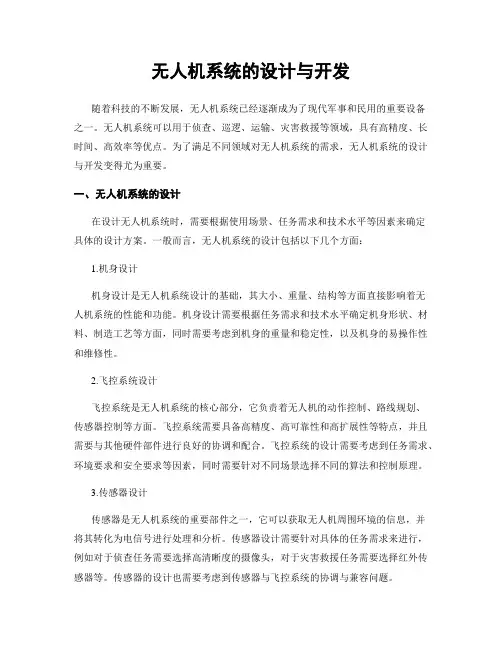

无人机系统的设计与开发
