4．1仪器部件名称
水平制动微动手轮
电池
提柄固定螺丝
脚螺旋
键盘
光学对点器
物镜
粗瞄准器
提柄
三角基座制动控制杆
基座
底板
垂直制动微动手轮
数据通讯插口
望远镜调焦环
显示窗
长水准器
望远镜目镜
7．架设仪器
注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2） 将仪器安装在三脚架上，然后拧紧连接螺丝。
（3） 利用圆水准器粗略整平仪器
①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C，使圆水准器气泡居中 。
（4） 利用长水准器精确整平仪器：
①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居中。
②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。
（5） 利用光学对点器对中：
调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。
注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。
（6） 最后精确整平仪器
按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
8．调焦与照准
注意：
● 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
● 当改变盘位观测时，用十字丝同一位置照准目标。
（1） 目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2） 照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
莱卡T操作说明书
莱卡T操作说明书
篇一：Leica 500系列简明操作手册
Leica 500系列简明操作手册
1. 主要设备及配件
1.1基准站主要配置
1.2流动站主要配置
2. 接收机的安装及连接
2.1接收机的面板和指示灯
SR530接收机前面板：
徕卡500系统的其他部件都与 GPS接收机相连。
TR500终端可直接插在接收机上或用一根电缆与接收机 的终端口相连。
安置在一个保护盒中的电台也可直接插在接收机的一
侧。或者不用保护盒，通过一根电缆与 Port1或Port3相连。
天线通过ANT接口与接收机相连。外接电源可以通过一 根电缆与接收机的 Port2 口相连。 接收机指示灯状态及含
义：
下面为指示灯示意图，LED指示灯位于接收机的顶部， 只有在未接TR500时才能看得到。
2.2 RTK测量时基准站的连接
安置步骤：
1 .架好三脚架。 2. 在三角架上安置三角基座并整平。
3. 在三角架上安置支架并锁紧。
4. 在支架上架设天线。
5. 检查三角基座是否仍然水平。
6. 将量高尺插入支架的插孔。
7. 用GEV120天线电缆连接 GPS接收机和天线。
& 在接收机中装上 GEB121电池。
9.如果需要在接收机上连接 TR500终端。
10 .在接收机中插入PC闪存卡。
11.电台天线支架夹住 GPS天线适配器上，用螺旋桨 电台天线固紧在天线支架上。
12 .将电台天线与GPS接收机相连。
13 .用1.2米电缆联结电台天线和电台。
14 .使用接收机上的开关按钮开机。
2.3 RTK测量时流动站的连接
安置步骤：
1 .对中杆上下两部分旋紧成一个整体。
2. 将把手套入对中杆，安上 TR500支架并旋紧螺旋。
3. 将GPS天线安置在对中杆的顶部。
4. 将TR500插入支架正确位置。
5 .接收机中插入 PC卡和GEB121电池。
6.将微型背包里的接收机前面板朝上，电池向外。将 接收机周围的带子束紧。

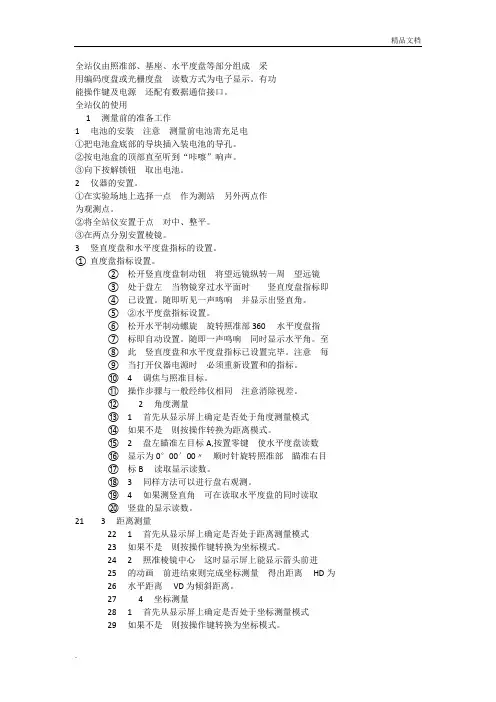

全站仪使用手册
精品文档
. 全站仪由照准部、基座、水平度盘等部分组成采 用编码度盘或光栅度盘读数方式为电子显示。有功
能操作键及电源还配有数据通信接口。 全站仪的使用 1测量前的准备工作 1电池的安装注意测量前电池需充足电
①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮取出电池。 2仪器的安置。
①在实验场地上选择一点作为测站另外两点作
为观测点。
②将全站仪安置于点对中、整平。
③在两点分别安置棱镜。
3竖直度盘和水平度盘指标的设置。
① 直度盘指标设置。 ② 松开竖直度盘制动钮将望远镜纵转一周望远镜 ③ 处于盘左当物镜穿过水平面时竖直度盘指标即
④ 已设置。随即听见一声鸣响并显示出竖直角。
⑤ ②水平度盘指标设置。
⑥ 松开水平制动螺旋旋转照准部360水平度盘指
⑦ 标即自动设置。随即一声鸣响同时显示水平角。至 ⑧ 此竖直度盘和水平度盘指标已设置完毕。注意每
⑨ 当打开仪器电源时必须重新设置和的指标。
⑩ 4调焦与照准目标。
⑪ 操作步骤与一般经纬仪相同注意消除视差。
⑫ 2角度测量 ⑬ 1首先从显示屏上确定是否处于角度测量模式
⑭ 如果不是则按操作转换为距离模式。
⑮ 2盘左瞄准左目标A,按置零键使水平度盘读数
⑯ 显示为0°00′00〃顺时针旋转照准部瞄准右目
⑰ 标B读取显示读数。
⑱ 3同样方法可以进行盘右观测。 ⑲ 4如果测竖直角可在读取水平度盘的同时读取
⑳ 竖盘的显示读数。
21 3距离测量 22 1首先从显示屏上确定是否处于距离测量模式
23 如果不是则按操作键转换为坐标模式。 24 2照准棱镜中心这时显示屏上能显示箭头前进 25 的动画前进结束则完成坐标测量得出距离HD为
26 水平距离VD为倾斜距离。
27 4坐标测量 28 1首先从显示屏上确定是否处于坐标测量模式
29 如果不是则按操作键转换为坐标模式。 精品文档
全站仪使用手册-全站仪说明书
4. 1仪器部件名称
提柄
物镜 粗瞄准器
光学对点器
键盘
脚螺旋 提柄固定螺丝
电池
水平制动微动手轮
三角基座制动控制杆
望远镜目镜
长水准器
显示窗
底板 望远镜调焦环
垂直制动微动手轮
数据通讯插口
基座 （1） 7. 架设仪器
（2） 注意: 整平仪器前应先装上电池, 因为装上电池后仪器会发生微小的倾斜。
（3） 将三脚架打开,伸长到适当高度, 拧紧三个固定螺丝。
（4） 将仪器安装在三脚架上, 然后拧紧连接螺丝。
（5） 利用圆水准器粗略整平仪器
①旋转两个脚螺旋A.B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C, 使圆水准器气泡居中 。
利用长水准器精确整平仪器:
（6） ①松开水平制动螺旋, 水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB, 旋转A、B两个脚螺旋使长水准器气泡居中。
（7） ②将仪器绕竖轴旋转90°(100g), 旋转第三个脚螺旋C,使长水准器管气泡居中, 再次旋转90°(100g), 重复①、②步骤, 直至四个位置处的长水准器管气泡始终居中为止。
利用光学对点器对中:
调节光学对点器的目镜, 看清对点器分划板。松开三角架上的中心手把, 轻移仪器, 使光学对点器的中心标志对准测站点。
注意：尽量平移仪器, 不要让仪器在架头上有转动, 以尽量减少气泡的偏移。
（8） 最后精确整平仪器
按第（4）步精确整平仪器, 直到仪器旋转到任何位置时, 长水准器气泡始终居中为止,
最后拧紧中心手把。
8. 调焦与照准
注意：
（1） 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵, 此时应使用物镜遮光罩。
（2） 当改变盘位观测时, 用十字丝同一位置照准目标。
（3） 目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底, 再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
照准目标: 松开垂直和水平制动手轮, 用粗瞄准器照准目标使其进入视场后固紧两制动手轮。 物镜调焦: 旋转望远镜调焦环至目标成像最清晰。用垂直和水平微动手轮使十字丝精确照准目标。
徕卡全站仪使用说明书
1 徕卡（LEICA）TC905
1、基本技术参数
以下叙述适合徕卡TC905全站仪，TC605、TC805与此相似。
1.1 主要技术指标
1.1.1 测程（单位：米）
气象条件 TC605
1棱镜/3棱镜 TC805
1棱镜/3棱镜 TC905
1棱镜/3棱镜
模糊、能见度3km、强太阳光 800/1000 1200/1500 1200/1500
轻微模糊、少云 1100/1600 2500/3500 2500/3500
能见度30km、无热流闪烁 1300/2000 3500/5000
3500/5000
1.1.2 测距精度
测量模式 TC605 TC805 TC905
精测 3mm+3ppm 2mm+2ppm 2mm+2ppm
快速 -------------- 5mm+2ppm 5mm+2ppm
跟踪 10mm+3ppm 5mm+2ppm
5mm+2ppm
1.1.3 一次测距所需时间（单位：秒）
测量模式 TC605 TC805 TC905
精测 4 2.5 2.5
快速 --------------- 0.9 0.9
跟踪 0.5 0.3 0.3
1.1.4 其它技术指标
水准器灵敏度：圆水准器 4＇/2mm
电子水准器： 5"
激光对中器：精度 0.8mm/1.5m 光斑直径 2.5mm/1.5m
补偿器：液体双轴补偿器
显示屏：液晶4*16字符
自动改正：视准误差
垂直度盘指标差
地球曲率及折光差
垂直轴双向倾斜
内部存储器：3000个点观测值或4000个点坐标
通讯接口：RS232
仪器重量：TC605 4.3kg
TC805 5.6kg
TC905 5.6kg
工作温度：-20℃— +50℃
电池：
GEB77 GEB70 GEB71
测距次数 700—800 1400—2000 5000—7000
全站仪使用说明书
全站仪使用说明书
全站仪使用说明书
一、仪器部件名称
二、基本操作
2.1 键盘基本操作
在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。
● 开机与关机
（ON）开机
（ON）（按住1 秒左右）关机
● 显示屏和键盘的背光打开与关闭 打开或关闭屏幕、键盘、分划板的背光
● 目标类型切换
仅当屏幕显示目标符号（例如： ）时，可以切换目标类型。
{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换
● 激光指向/导向光打开与关闭
（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。
● 软键操作
软键对应功能显示在屏幕底行。
{F1}～{F4} 选取软键对应功能
{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）
● 字母/数字输入
{SHIFT} 在数字或字母输入模式间进行切换
{0}～{9} 在数字输入模式下，输入按键上的数字。
在字母输入模式下，输入按键上方的字符。
{.}/{±} 在数字输入模式下，输入小数点或正负号。
在字母输入模式下，输入按键上方的字符。
{►}/{◄} 左右移动光标/选择其他选项
{ESC} 取消输入的数据
{B.S.} 删除左边字符
{ENT} 选择/接受输入的字符/值
示例：在作业名字段内输入作业名称“JOB M”
（1） 按{SHIFT}键，进入字母输入模式
屏幕右侧显示“A”表示处在字母输入模式。
（2）按{4}键，显示字母“J”。
（3）按三次{5}键，显示字母“O”。
（4）按两次{7}键，显示字母“B”。
（5）按{►}键，输入一个空格。
（6）按一次{5}键，显示字母“M”。
按{ENT}键完成输入。
●选择项目 {▲}/{▼} 上下移动光标
{◄}/{►} 左右移动光标/选择其他选项
{ENT} 接受选项
示例：选择反射器类型
（1） 在测量模式第2 页菜单下，按[EDM]键。
（2） 按{▲}或{▼}键,将光标移至“反射器”。
徕卡TS系列全站仪固件升级指南
徕卡TS系列全站仪固件升级指南
徕卡TS 系列全站仪固件升级指南
TS 系列全站仪固件升级时需要上载的文件包括系统固件
(FlexField_CN.fw)和系统语言(TS0X_LAN_CN.FW)，可以通过串口、Mini USB 以及U 盘三种方式进行升级固件的上载；
固件上载会造成数据丢失，上载之前，请先通过FlexOffice 下载数据；
一、通过串口、Mini USB 上载操作步骤：
1、在配置|通讯设置中将通讯参数重置，设置为默认参数；
2、使用串口线连接PC 与TS 全站仪；
3、打开FlexOffice 中的软件上传工具进入软件安装向导
，按如下步骤操作；
正确的端口选择是上载成功的关键，提示端口错误时，请通过设备管理器的端口栏中查看当前串口连接的端口号； 1、选择仪器、连接端口号，然后按上传按钮
串口上载，连接选择COM ；Mini USB 选择USB ；2、选择系统固件&语言，然后进入下一步 3、通过浏览选中固件所在文件夹，完成后在
选择你想安装的系统固件中选择系统固件Firmware…，然后进入下一步 4、在选择你想安装的系统语言中选择系统语言Language…，然后进入下一步
上载过程需要25分钟左右，上载过程中请不要断电；上载完成后仪器会自动关机然后重启；
二、通过U 盘上载操作步骤(适用于有蓝牙侧盖仪器)：
1、将系统固件和系统语言拷贝到仪器U 盘的SYSTEM 文件夹中； 2、开机后从主菜单依次打开6.工具|工具菜单|6 上载固件进入【固件上载】界面；
3、在【固件上载】界面，选择F1 固件 选择要上载的系统固件：FlexField_CN.fw ；
4、完成固件选择后，按确定，进入【语言上载】选择界面；
5、在【语言上载】界面会显示U 盘中所有语言文件，选择“是”或“否”来确认上载语言，至少有一个语言必须选择为“是”；
6、完成后，按确定键进入【信息】提示对话框，确认提示信息后，选择“是”弹出电源警告信息；
