日星定型机电气原理图
BY340定型机调机步骤
BY340调机步骤一、 接线１、编码器信号线与＋/－10V 模拟量线请采用双绞屏蔽线。
２、主动轮（Master ）编码器信号输入端的定义： 信号类型A A-B B- Z Z- 5V* GND* 接线端子24 8 23 7 2 4 ３、从动轮（Slave ）编码器信号输入端的定义： 信号类型A A-B B- Z Z- 5V* GND* 9-pin母头 22 6 21 5 18 20 *）注：如果编码器由外部供电，2、4、18、20 端子空出不要接任何导线，否则会烧毁控制器。
Z 相信号可以在C1~C4输入。
4、编码器和模拟量均为单端接地（伺服端断开）5、BY340由独立的24V 直流电源供电，其中17脚接24v 、1脚接0v 。
6、通信线：二、调试步骤：１、伺服调整：a 、伺服设置为速度模式b 、伺服内部积分I 关掉c 、加\减速时间为０d 、根据分辨率设定伺服对外输出的脉冲数２、把伺服马达的使能OFF ，避免暴冲或误动作。
３、将计算好的参数输入到控制器。
S2位从编码器在单位距离内所发出的脉冲数，F2=1，算出F1）。
4、通过伺服参数调整电机零漂。
5、Gain total、Gain correction设为0，（进入菜单Tools下的Adjust）1）让主电机低速，查看右边给counter master的数值（如图一）a、数值变大，则方向正确b、数值变小、则方向错误，请点击Master Direction一次，确认数值变大2）在Gain Total输入100，看右边counter slave的数值（如图一）a、数值变大、则方向正确；b、数值变小，则方向错误，请点击Slave Direction一次，确认数值变大6、看调试介面上面的DIFFERENTIAL COUNTER及其下面的彩条，调整Gain total（如图一）a、如果彩条向右偏，增加Gain total的值；b、当彩条向左偏时，减小Gain total的值；c、找出彩条左偏右偏的临界点，Gain total加1，向左偏；Gain total减1，向右偏d、使机器运行在正常速度，再次调节Gain total的值，找到其临界点，保持此值不变；e、此时调节伺服驱动器里的速度环增益，在确保电机不震动的情况下，将该值尽量拉高。
德国布鲁克郎定型机同步线路图
1＃机架
2＃机架
3＃机架
4＃机架
0V L12 COM4,COM5 设计 制图 校对 日期 2012.3.9
陈志波
比例 共总数页
14
F号定型机线路图
L11
0V
电源滤波器
电源滤波器
电源滤波器
电源滤波器
24V A
0V B
24V A
0V B
24V A
0V B
24V A
0V B
X0
X1
X2
X3
X10
X11 开 机
风 机 马 达
风 机 马 达
追 边 自 动
剥 边 开 关
机 中 开 边
抽 风 马 达
设计 制图 校对
陈志波
日期 2012.3.9 比例 共总数页 18
F号定型机线路图
L11
0V
FX2N-4DA1
FX2N-4DA2
FX0N-3A3
I+ VI- I+
VI- I+ VI- I+
VI-
I+ VI-
I+ VI- I+
F号定型机线路图
L1 L11 0V N PE K17 K18 L1
N PE
电源滤波器
C
D
A
B
N FX3 48MR FX3U-48MR
L
24V
0V
24V
VCC 0V
GND
IN+
INV+ 3CH1 COM1
VO+ PWSA00T-P 24V 0V PWS6600T-P VO24V 0V
设计 制图 校对
X12 停 机
X13 急 停
定型机操作步骤与 ppt课件
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• 前挡车安全注意事项 • 女生需带安全帽，穿雨鞋 • 在调整布中心时小心手卷入带布轮 • 布车尽量要用推，用拉时小心布车压脚
• 主挡车人员安全注意事项 • 上班时间不准玩手机 • 上班时间不能穿拖鞋，衣服需扎在裤腰内。 • 不可坐在机台上 • 地上不可有助剂，以免滑倒
• 进入上浆主机处，一定要把后盖打开，此 处危险，特别注意
• “太阳当空照，花儿对我笑，小鸟说早早早……”
• 打开前挡车电源，待主挡车人员拉布时才 能打开罗拉开关（绿色按扭按一下）。
• 两车布需接在一起时要注意正反面一致， 在缝合是正面对正面。
• 换卡时需问主挡车助剂是否用一样，否则 需接导布绳。
• 当导布绳挂上机台时要马上关掉机台罗拉 （红色按扭）。不然导布绳会跑偏。
• 要填写工作自主检查日报表，字要写工整、清晰。
• 把前挡车挂好的布拉至主挡车入布处，速度为 35M/min左右，两边布边需挂在两边针板上放下 压轮。
• 温度是否达到，如达到设定的温度才可开机
• 切边布有需上边浆时要把边浆槽打上，位置是高 出针板0.2Cm左右。然后放下上面一个压布轮。
• 上浆主机开关、入口箱主机开关、入口箱牙轮、 展边器开关、布边追踪需打向连动。
切边不良
• 边刀没调到位 • 出布轮太松
幅宽不足
PLC定型机温度控制系统方案
. . . .辽宁工业大学PLC技术与应用课程设计（论文）题目：PLC控制的定型机温度检测系统院（系）：电气工程学院专业班级：自动化083学号： 080302063学生：文嵩指导教师：（签字）起止时间：2011.12.19至2011.12.30课程设计（论文）任务与评语院（系）：电气工程学院教研室：注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要PLC是一类可编程逻辑控制器，这一系列产品可以满足多种多样的自动化控制需要。
由于具有紧凑的设计、良好的扩展性、低廉的价格与强大的指令，使得S7-200可以近乎完美地满足小规模的控制要求。
此外，丰富的CPU类型和电压等级使其在解决用户的工业自动化问题时，具有很强的适应性。
在以PLC控制为核心，印染定型机为被控对象，温度传感器为检测器，实现系统每隔30s采集一次烘房温温，以中断方式读取；当温度达到180℃时，红色指示灯常亮，低于100℃时, 红色指示灯闪烁，温度在100℃～180℃之间，绿色指示灯亮；系统循环显示采集的温度值，显示在3位LED显示器上。
文章介绍了基于S7-200温度检测系统实现以上要求。
关键字；PLC; 西门子；梯形图目录第1章绪论1第2章课程设计的方案12.1概述12.2系统组成总体结构2第3章硬件设计33.1I/O分配33.2模块编址43.3PLC的选择53.4温度传感器的选择53.5定型机温度检测系统硬件电路原理图设计6第4章软件设计74.1PLC设计流程图74.1程序流程图74.2P LC程序梯形图84.3中断程序图10第5章课程设计总结11参考文献12第1章绪论PLC是早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller,PLC)，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的围，因此，今天这种装置称作可编程控制器，简称PC。
电机星三角启动的原理图及讲解
启动时KM接通动力电源，同时KM1封头接触器，将三相线圈星接，进行启动，正常运行后，由延时器断开KM1的接星封头，然后延时器的常开触点闭合，将KM2接入电路，将三组线圈连成角型，正常运行，
向左转|向右转
三角形接法?
电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。
?
星形接法?
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。
星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
?
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小,正常工作后再换用三角形接法。
这就是常常说到的星——三角启动。
?一般3KW以下的三相电动机是星形接法，并直接启动。
3KW以上的三相电动机是用?
三角形接法。
?
附：星——三角启动接线图（供你参考）
向左转|向右转。

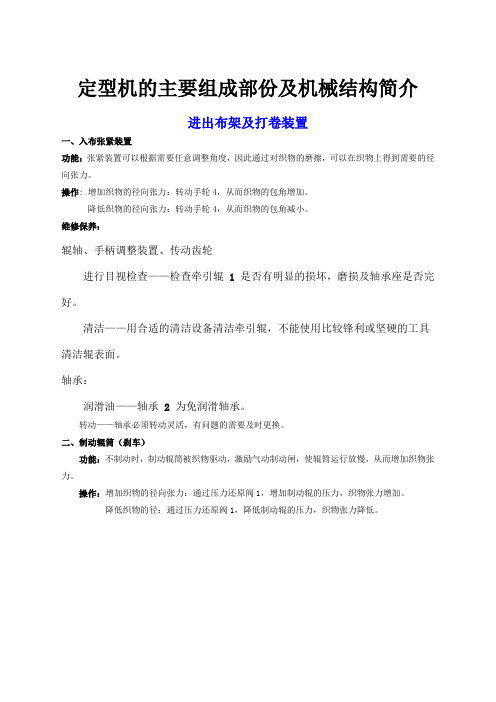

定型机的主要组成部份及机械结构简介
