仪表桥架安装作业指导书
电缆桥架安装作业指导书
中铁十三局集团有限公司施工过程控制标准化管理手册（机电分册）电缆桥架安装作业指导书编制：审核：批准：目录1.编制依据 (1)2.适用范围 (1)3.作业准备 (1)4.技术要求 (2)5.施工程序与工艺流程 (2)5.1施工程序 (2)5.1.1 电缆桥架安装工艺流程图 (2)5.2工艺流程 (2)5.2.1 电缆桥架安装工艺流程 (2)6.质量控制及检验 (3)6.1质量控制 (3)6.2质量检查 (3)7.安全及环保要求 (4)7.1安全要求 (4)7.1.1临时用电的安全措施 (4)7.1.2高空作业安全措施 (4)7.2环保要求 (4)7.2.1防止施工噪音污染 (4)7.2.2废弃物管理 (5)电缆桥架安装作业指导书1.编制依据（1）《电缆桥架安装图籍》 04D701-3（2）《建筑电气电气工程施工质量验收规范》 GB50303-20022.适用范围本文适用于地铁信号、通信电缆桥架安装作业3.作业准备（1）认真审阅设计图纸，按照设计要求确定桥架规格型号、材质以及数量，依照综合管线图进行现场实地勘察，电缆桥架走向及路径，现场实际勘察中要注意桥架路径中经过走廊、过梁等或者管线相对较多的地方的标高是否满足图纸设计要求，现场勘察土建的结构类型，预留孔洞的位置及尺寸是否满足桥架安装要求。
（2）编制施工方案，根据阅图及现场勘察记录选定桥架在不同建筑结构段的安装方式；根据合同工期和施工人员确定施工组织。
（3）人员组织表1 人员组织（4表2 工具用表（5表3 材料要求4.技术要求电缆桥架安装过程中支架与吊架所用的钢材应平直，无明显扭曲现象，并且材质应符合设计要求，下料的切口处应无卷边、毛刺。
电缆桥架水平安装的支架间距为 1.5～3m，垂直安装的支架间距不大于2m，桥架的弯曲半径小于300mm时应在距弯曲段和直线段结合处300～600mm的直线侧增设一个支撑，当弯曲半径大于300mm时，应在弯曲段中部增设一个支、吊架，在进出柜及变形缝及丁字接头的三端500mm处设支撑。
桥架及配管安装作业指导书

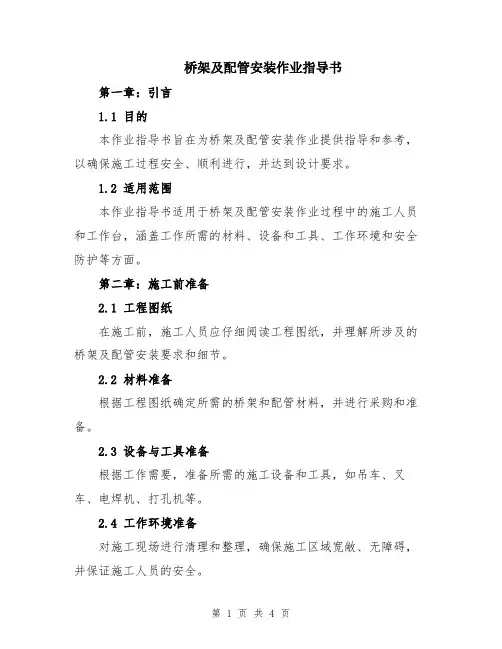

桥架及配管安装作业指导书第一章：引言1.1 目的本作业指导书旨在为桥架及配管安装作业提供指导和参考，以确保施工过程安全、顺利进行，并达到设计要求。
1.2 适用范围本作业指导书适用于桥架及配管安装作业过程中的施工人员和工作台，涵盖工作所需的材料、设备和工具、工作环境和安全防护等方面。
第二章：施工前准备2.1 工程图纸在施工前，施工人员应仔细阅读工程图纸，并理解所涉及的桥架及配管安装要求和细节。
2.2 材料准备根据工程图纸确定所需的桥架和配管材料，并进行采购和准备。
2.3 设备与工具准备根据工作需要，准备所需的施工设备和工具，如吊车、叉车、电焊机、打孔机等。
2.4 工作环境准备对施工现场进行清理和整理，确保施工区域宽敞、无障碍，并保证施工人员的安全。
2.5 安全防护措施施工前，施工人员应正确佩戴安全帽、防护眼镜、耳塞、防护手套等个人防护装备，并严格遵守相关安全规定和操作规程。
第三章：施工过程3.1 桥架安装3.1.1 桥架的安装应按照工程图纸要求进行，遵循安装顺序和位置。
3.1.2 在安装桥架之前，应先进行预制件的焊接和组装，确保其质量和准确度。
3.1.3 桥架安装时，应确保其完全支撑在支架上，不得出现倾斜、滑动或脱落。
3.1.4 安装桥架时，应使用专用工具和固定设备，确保其位置和间距符合要求。
3.1.5 在安装过程中，应注意对接缝的保护和密封，以防止漏水和渗漏。
3.2 配管安装3.2.1 配管的安装应按照工程图纸要求进行，遵循安装顺序和位置。
3.2.2 在安装配管之前，应先进行预制管件的焊接和组装，确保其质量和准确度。
3.2.3 配管安装时，应注意安装顺序，确保顺利进行，并避免干扰其他施工工序。
3.2.4 在安装过程中，应注意管道的支撑和固定，使用专用支架和夹具，确保其位置和间距符合要求。
3.2.5 配管安装完成后，应进行检查和试验，以确保其安全可靠、无渗漏。
第四章：施工质量控制4.1 施工质量要求根据工程设计和相关规范，确保桥架和配管的安装质量满足要求。
电缆桥架制作安装作业指导书
电缆桥架制作安装作业指导书
1、进入现场时，必需正确佩戴合格平安帽，不得酒后进入现场。
2、高处作业时，首先要检查全部脚手架是否已经过验收，确认无事故隐患后方可使用。
3、高处作业时，必需正确使用合格平安带，并将其悬挂在上方坚固处。
4、严禁在施工现场吸烟，并留意防火。
七、环保留意事项1、桥架、型钢下角料不行乱扔，集中放置，过长下角料能用的尽量使用，节约材料。
2、切割机、电焊机、施工照明用完准时停掉电源。
3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。
现场桥架、立柱、托臂等材料摆放整齐，分类摆放。
4、使用电焊时，要防止火花乱溅，留意防火，焊条头集中放置，交于工具室。
5、补刷漆时，留意对地面、桥架等滴流污染，要实行爱护措施。
废毛刷、漆桶要收回交工具室，集中处理。
6、安装过程中，产生的垃圾要做到随干随清、文明施工。
- 1 -。
桥架及配管安装作业指导书(二篇)
桥架及配管安装作业指导书1、电缆桥架、配管安装时注意安全，高空作业必须系安全带，使用梯子不得缺档，不得垫高使用。
使用时上端要扎牢，下端应采取防滑措施。
2、桥架的固定方式有悬吊式、直立式、侧壁式或是混合式3、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/1.电缆桥架与用电设备交越时,其间的净距不小于0.5m。
4、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
5、一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
6、电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过___%。
7、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
8、桥架水平敷设时,支撑间距一般为1.5____3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
9、桥架的拐角或T接，宜采用成品弯头，若自行制作，电缆拐角处应采取___度拐角，如下图10、桥架、电缆配管的切割严禁用电、气焊切割。
钻空时应使用手电钻或台钻钻孔，不应用气焊或电焊吹孔。
11、电缆穿线管DN50以下需要套电缆护口，DN65以上需要制作喇叭口防止电缆损伤。
12、明配管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。
有困难时，可敷设在其上面，相互间净距离不宜小于下列数值：13、当管路平行敷设在热水管、暖汽管下面时为0.2m，上面时为0.3m；与暖气管、热水管交叉敷设时为0.1m。
14、当管路平行敷设在蒸汽管下面时为0.5m，上面时为1m。
当不能符合上列要求时，应采取隔热措施，对包有隔热层的蒸汽管，上下平行净距可减至0.2m。
15、电线管路与通风、给排水及压缩空气的平行净距不应小于0.1m，交叉净距不小于0.05m。
当与水管同侧敷设时，宜敷设在水管上面。
桥架及配管安装作业指导书

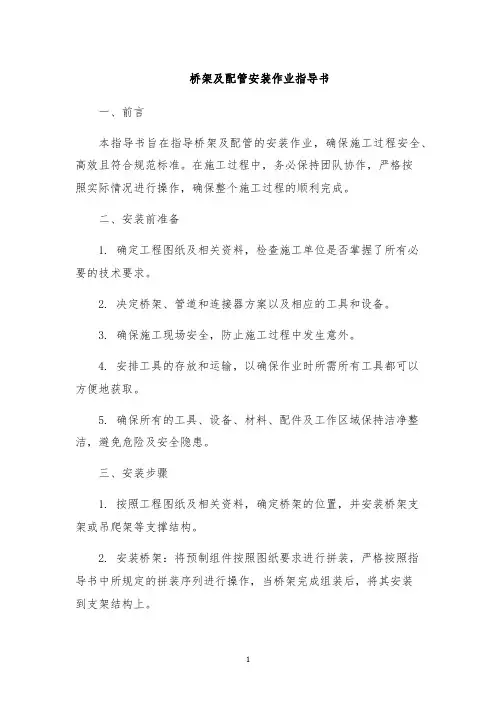

桥架及配管安装作业指导书一、前言本指导书旨在指导桥架及配管的安装作业，确保施工过程安全、高效且符合规范标准。
在施工过程中，务必保持团队协作，严格按照实际情况进行操作，确保整个施工过程的顺利完成。
二、安装前准备1. 确定工程图纸及相关资料，检查施工单位是否掌握了所有必要的技术要求。
2. 决定桥架、管道和连接器方案以及相应的工具和设备。
3. 确保施工现场安全，防止施工过程中发生意外。
4. 安排工具的存放和运输，以确保作业时所需所有工具都可以方便地获取。
5. 确保所有的工具、设备、材料、配件及工作区域保持洁净整洁，避免危险及安全隐患。
三、安装步骤1. 按照工程图纸及相关资料，确定桥架的位置，并安装桥架支架或吊爬架等支撑结构。
2. 安装桥架：将预制组件按照图纸要求进行拼装，严格按照指导书中所规定的拼装序列进行操作，当桥架完成组装后，将其安装到支架结构上。
3. 安装管道：按照工程图纸及相关资料，测量和研究好所需长度和角度，并将管道连接器插入管道中，然后将管道按照先后顺序互相连接起来，直到完成施工。
4. 安装配件：配件的安装工作应在管道施工结束之后进行。
在装配过程中，应按照规定顺序进行，确保每个配件的安装位置和方法正确。
5. 安装支吊架：安装支吊架时，应根据工程图纸及相关资料确定其放置位置。
用螺栓将支吊架牢固地固定在平台上。
支吊架顶部应与管道底部对齐并固定相应土建结构。
6. 安装电器、仪表和控制装置：在全自动化和半自动化工艺中，需要安装电气、仪表和控制装置，如温度控制器、水位控制器、电气控制箱等。
四、安全注意事项1. 在安装过程中，所有设备都必须处于停机状态。
2. 在安装过程中，确保工作场所在整个安装过程中都保持干净、整洁，严格遵守安全规定。
3. 在安装过程中，必须有足够的施工人员协作合作，确保安装工作的有序进行。
4. 在安装过程中，禁止随意更改设计图纸和施工方案，确保施工质量。
5. 在安装过程中，组装过程一定要符合相关规范和标准，严格遵守安全规范。
电缆桥架施工方案(仪表)
电缆桥架施工方案(仪表)在电气工程中，电缆桥架是一种用于支撑、保护和引导电缆的金属结构。
在仪表工程中，电缆桥架的施工尤为重要，它直接影响着仪表系统的稳定性和安全性。
本文将从施工前准备、施工过程和施工注意事项三个方面，介绍电缆桥架在仪表工程中的施工方案。
一、施工前准备1.1 现场勘测在施工前，需要进行现场勘测，了解建筑结构和电缆敷设线路，确定桥架的布置位置和高度。
1.2 材料准备准备好所需的电缆桥架材料，包括桥架、连接件、螺栓等，并检查其数量和质量是否符合要求。
1.3 安全措施在施工前，需制定安全施工计划，提前准备好安全防护用具，并对施工人员进行安全培训。
二、施工过程2.1 搭设起吊设备首先，搭设起吊设备，保证电缆桥架的顺利吊装。
在吊装过程中，严格按照施工图纸要求进行操作。
2.2 安装桥架支架根据设计要求，安装桥架支架，并确保其水平和稳固。
支架的间距不宜过大，以防桥架变形。
2.3 敷设电缆将电缆放置在桥架上，注意电缆的敷设方式和固定方法，避免电缆间的干扰和交叉。
三、施工注意事项3.1 质量管控在施工过程中，要严格控制质量，检查桥架的焊接、连接是否牢固，确保施工符合设计要求。
3.2 环境保护施工过程中要注意环境保护，避免污染土壤和水源，合理利用施工资源，减少对环境的影响。
3.3 验收验收完成施工后，对电缆桥架进行验收，检查桥架的安装是否符合标准，保证施工质量达到要求。
通过以上电缆桥架施工方案的介绍，可以有效指导仪表工程中的电缆桥架施工，确保工程质量和安全。
在实际施工中，施工方案应根据具体工程要求进行调整和优化，以获得更好的施工效果。
作业指导书_仪表分支桥架及穿线管施工(精)
仪表分支桥架及穿线管施工作业指导书一、准备1.技术员按业主要求、仪表施工图交底要求、设计说明、仪表专题会和仪表施工协调会中关于桥架和穿线管施工的相关内容，给施工人员交底；2.技术员和领工人应按相关区域施工平面布置图，核对该区域接线箱位号、数量、类型和电缆根数、规格、类别等，对该区域接线箱、电缆根数、类别、仪表进行统计，对分支桥架和穿线管施工进行策划；3.按策划内容进行桥架、型钢、穿线管等材料准备；4.准备桥架用辅材（各类镀锌螺栓、U型卡、护线帽、锁紧螺母等）；5.按桥架大小和穿线管材料准备角钢，穿线管、锁紧螺母等材料；6.对出库型材进行除锈、防腐、报验；7.对其它各类材料进行出库材料报验；8.有施工经验的仪表工进行相关施工；二、说明1.按业主和设计交底要求，200x100分支桥架主要用于从主桥架引到接线箱处；2.100x60桥架主要用于从200x100的分支桥架上引出，分支电缆数量在8根至15根范围内；3.60x40桥架主要用于从100x60的分支桥架上引出，分支电缆数量在3根至8根范围内；4.接线箱下统一用200x100桥架，接线箱与桥架的距离为200mm；5.个别区域只有一个接线箱且分支电缆不多时，可用100x60桥架将主电缆引至接线箱附近；6.60X40桥架内不允许敷设主电缆；7.独立安装的变送器、调节阀、流量计等处，电缆从桥架引到一次表处都要配穿线管，穿线管长度不能大于6米；8.当6米穿线管长度不够时，将60x40桥架甩到穿线管够得到处，再配穿线管；9.当穿线管从上引下，有可能造成下方仪表内积水时，在最低处加装三通穿线盒；10.桥架、穿线管切割应用机械方法切割，切口边缘应平齐，无毛刺；11.200x100的桥架只有外连接片，H=100，100x60的桥架只有外连接片，H=60，60x40的桥架只有内连接片，H=40；注意连接片不要用错；三、分支桥架施工1.200以下的桥架设计无法考虑现场具体走向，只给出直通桥架，桥架弯通、三通、变径等进行现场制作，制作要符合规范要求；2.桥架分支时要考虑在电缆的弯曲方向制作导角，确保电缆弯曲半径；3.弯头、三通、变径等制作时要下好料，用手把砂轮切割，组对后用电焊进行断续焊，焊接后将焊缝处打磨，涂上底漆，底漆干后再涂上银粉漆；4.当分支桥架从主桥架引出，从上引下时，在桥架上方的拐弯处和下方的拐弯处都要焊接电缆捆绑支架，当桥架的垂直长度大于4米时，考虑每隔2米加装一个电缆捆绑支架；四、桥架支架制作和固定1.支架制作用型材选材应适当，应确证支架支撑强度（电缆放设后，支架不会弯曲）；2.长度为2米的桥架支架间距不应大于2米，支架间距应统一；3.当个别区域跨度较大时，可用10#槽钢进行桥架支架制作；4.每个支架与桥架间都要用镀锌螺栓进行固定；5.桥架到货时随供的接地连接线在施工过程中就要完善，否则以后加装会很困难；6.在桥架安装、弯头、三通、变径制作过程中，要考虑以后盖板及锁扣的安装，否则以后电缆放完后盖板无法安装；7.穿线管与桥架连接时要在桥架侧面高度的2/3处开孔，不允许穿线管从桥架底部引出；8.穿线管两侧都要加装护线帽，电缆从分支桥架引出时要加装护线帽或电缆保护措施；9.分支桥架或穿线管支架要尽量依靠结构、梁、柱、管线固定支撑、混凝土框架等，采用打膨胀螺栓，做支撑，做吊架等型式来固定支架，尽量减少支架抱箍，不允许有地方焊支架却用抱箍支架的情况发生；10.个别区域上述条件都不满足时，可利用工艺管线抱箍做支架，但低温（保冷）管线、高温管线、有弹簧支吊架管线上不允许做抱箍支架；11.无其它选择时，可用10#槽钢做支撑；12.当区域内有本安电缆、非本安电缆或电源电缆时，要考虑将桥架上下垂直排列，以便于穿线管引出，见右图所示；13.仪表穿线管、分支桥架施工时，要尽量远离热管线和将来有可能膨胀产生位移的管线；14.分支桥架、穿线管与保温的工艺管线外表面的距离应大于200mm，与一般管线表面的距离应大于150mm ;15.桥架和穿线管不宜直接安装在高温管线和设备的正上方；16.仪表穿线管要与气源管线走在同一侧，不影响阀门检修、维护；17.在集中安装的仪表箱下方可根据情况，安装100x60或60x40的分支架，通过穿线管将电缆引进仪表箱；18.个别设备附近电缆较集中，可采用60x40桥架集中敷设，但到一次表处的距离不能大于200mm；19.分支桥架或穿线管沿塔、容器的梯子安装时，不应与电气的桥架或穿线管走在同侧，宜安装在梯子的左侧或内侧，20.桥架或穿线管若横跨塔、容器的梯子安装时，应安装在梯子的后面，其位置应在人上梯子时接触不以的地方；21.桥架垂直段距离较长时，在人便于站的横梁、平台处加装电缆固定支架，以方便电缆捆绑；22.分支桥架施工应不影响设备拆卸，不影响交通，施工应美观；23.所有桥架应固定牢固，支架距离要符合要求，安装完毕后不应有晃动。
桥架安装作业指导书
桥架安装作业指导书目录1、适用范围 (1)2、概况 (1)3. 作业准备 (1)3.1材料要求 (1)4. 桥架安装施工工艺 (2)4.1 画线定位 (2)4.2支吊架安装 (2)4.3 桥架线槽安装 (2)4.4 跨接地线安装 (4)5. 安全要求及环保措施 (5)5.1 职业安全健康要求 (5)5.2 环保措施 (5)电气专业桥架安装作业指导书1. 适用范围本作业指导书适用于XX工程电气专业桥架安装施工。
2. 概况本工程强、弱电（不含客服系统）桥架均采用防火桥架，成品支吊架。
桥架宽度在600mm（含）以上时，采用8#槽钢横担加5#角钢吊架；宽度在200mm至400mm时采用4#角钢横担加Φ10通丝吊杆；宽度为100mm的线槽采用吊框加Φ10通丝吊杆。
3. 作业准备3.1材料要求（1）桥架资料齐全，有产品合格证和出厂检验报告。
（2）检查桥架板材厚度应满足下列要求:桥架表面防火涂料喷涂厚度不应低于500um。
（3）桥架外观检查：测量外形尺寸与标称型号规格是否一致。
防火桥架表面涂层均匀、光滑、平整、无裂纹、无起皮、无气泡和水泡。
桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
（4）桥架支吊架，螺栓、螺母、平垫等附件均应为镀锌件。
（5）软铜跨接地线截面不小于4mm2 ，干线桥架跨接地线截面不小于6mm2。
3.2 工机具：卷尺、线坠、电工工具、手电钻、冲击钻、高登等。
3.3 作业条件：土建结构施工完成，竖井内顶棚和墙面喷浆、油漆完成。
4. 桥架安装施工工艺4.1 画线定位根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)弹出水平或垂直线，按弹好的线和规定的间距确定支吊架固定胀栓的具体位置并打眼。
4.2支吊架安装（1）支架与吊架所用钢材应平直，无扭曲。
下料后长短偏差应在5mm范围内，切口处无卷边、毛刺。
安装完成后横担下面露出的吊杆丝扣长度应一致。
（2）金属膨胀螺栓安装：金属胀栓不适用于空心砖墙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表桥架安装作业指导书
1、危害辨识
1.1搬运及安装过程中小心砸伤人；
1.2需登高作业时，要办理好有关票证，落实防护措施；
1.3作业前要检查所使用的梯子、吊绳、安全带等是否完善；
1.4使用电锤等移动工具时，电源回路要安装漏电保护器；
1.5焊接时，需注意观察周围的情况，防止烫伤人员。
2、物资准备
2.1安装物资转运到安装现场，包括桥架、各种弯头、三通、连接板、连接螺栓螺母、膨胀螺栓等；
2.2预制好并已做好防腐的托架、托臂等；
2.3安装工具到位，包括：电焊、氧割、电锤、榔头、扳手、梯子等。
3、安装要求
3.1托架的预制与防腐：托架、托臂预制采用§100的槽钢制成，制作宽度与需安装的桥架一致，托架横档间距须一致，焊接要牢靠。
制作完成的托架及托臂须先防腐后才能安装。
3.2托架及托臂安装：根据设计图纸要求，联系工艺、设备项目负责人现场确定桥架走向，尽量靠近检测点，便于电缆敷设；托臂安装间距须一致（大凡要求间隔不超过3米），焊接不变必须牢靠；托架安装须做到横平竖直，焊接牢靠。
空旷不能不变托臂的区域须做托架立柱，立柱不变可打预埋或打膨胀螺栓。
3.3桥架安装：桥架连接要牢靠，横平竖直；须配弯头和三通的地方须配到位于；桥架切割和开孔不能使用氧割，须用等离子、锯弓、曲线据、电钻等，切割后的桥架边须做打磨处理。
3.4托臂、桥架安装须考虑不能影响工艺操作，与工艺管道及设备留出足够的安全距离。
3.5托臂需在墙面上不变便墙上又没有预埋焊接体时，必须先用膨胀螺栓将一块开孔的钢板不变在墙上，再将托臂焊在钢板上。
