楼宇对讲系统施工方案
楼宇对讲及门施工方案设计
楼宇对讲及门施工方案设计一、项目概述楼宇对讲系统是用于实现楼宇间的语音通信和远程控制的系统，可用于访客呼叫、住户通话、门禁开锁等功能。
门禁系统是用于控制进出门禁区域的设备，通过身份验证和权限管理实现门禁管理、安全监控等功能。
二、系统设备1.楼宇对讲系统设备(1)主机：用于实现语音通信和远程控制功能，安装在物业管理办公室或安全巡逻室。
(2)分机：安装在每个住户或办公室，可与主机进行远程通话和控制。
(3)室外机：安装在楼宇入口处，用于访客呼叫和住户通话，同时具备门禁开锁功能。
(4)室内机：安装在住户或办公室内，用于接听访客呼叫、通话和远程开锁操作。
2.门禁系统设备(1)门禁控制器：用于控制门禁设备的开关和权限管理，安装在物业管理办公室或机房。
(2)门禁读卡器：安装在进出门禁区域的门上，用于读取卡片信息进行身份验证。
(3)门禁服务器：用于管理和存储门禁系统的相关数据，包括卡片信息、门禁记录等。
(4)门禁管理软件：用于管理和配置门禁系统的参数和权限，实现多种身份验证方式。
1.系统布线设计(1)对讲系统布线：主机与分机之间采用综合布线，室内机与室外机之间采用双绞线布线。
(2)门禁系统布线：门禁控制器与门禁读卡器之间采用RS485总线布线，门禁控制器与门禁服务器之间采用网络布线。
2.设备安装设计(1)主机安装：将主机安装在物业管理办公室或安全巡逻室，配备UPS不间断电源，保证系统的稳定运行。
(2)分机安装：根据住户或办公室的具体情况，选择合适的位置安装分机。
(3)室外机安装：将室外机安装在楼宇入口处，采用防水防尘设计，并配备大容量存储卡，用于存储访客留言和拍摄图片。
(4)室内机安装：根据住户或办公室的具体情况，选择合适的位置安装室内机。
(5)门禁设备安装：将门禁读卡器安装在进出门禁区域的门上，门禁控制器和门禁服务器安装在物业管理办公室或机房。
3.系统调试与培训(1)设备调试：安装完成后对系统进行调试，确保各个设备和功能正常运行。
楼宇对讲系统施工方案
楼宇对讲系统施工方案1. 引言楼宇对讲系统是一种基础安防设备，广泛应用于公寓楼、办公楼等楼宇场所。
它通过语音通信、远程开门等功能，提供了便利和安全性。
本文将介绍楼宇对讲系统的施工方案，包括系统组成、主要构建步骤以及注意事项。
2. 系统组成楼宇对讲系统主要由以下几个组成部分构成：2.1 控制中心控制中心是楼宇对讲系统的核心设备，用于管理和控制整个系统。
它可以连接多个室内分机和室外分机，实现分机之间的呼叫和对讲功能。
控制中心通常采用网络连接，方便管理人员进行监控和配置。
2.2 室内分机室内分机是安装在楼宇内部的终端设备，用于和控制中心进行通信。
它通常安装在每个住户的房间或办公室，提供语音通话、远程开门等功能。
室内分机还可以配备显示屏，显示来访者的图像信息。
2.3 室外分机室外分机是安装在楼宇外部的终端设备，用于和控制中心进行通信。
它通常安装在每个楼层的门口或大门入口处，方便来访者和管理人员进行通话和开门操作。
室外分机通常具有防水、防尘等特性，以适应各种恶劣环境。
2.4 密码键盘或刷卡设备为了提高安全性，楼宇对讲系统通常配备密码键盘或刷卡设备。
来访者在通话过程中需要输入密码或刷卡进行身份验证，确保只有授权人员可以进入楼宇。
3. 施工步骤安装楼宇对讲系统涉及以下主要步骤：3.1 系统规划在施工前，需要进行系统规划。
首先，了解楼宇的具体情况，包括建筑结构、楼层分布等。
根据楼宇的特点，确定各个分机的安装位置和数量。
同时，需要考虑控制中心的位置和布线，确保信号的传输稳定可靠。
3.2 材料准备根据系统规划，准备好所需的材料和设备。
包括控制中心、室内分机、室外分机、密码键盘或刷卡设备等。
在选择材料时，要考虑其质量和性能，确保系统的可靠性和稳定性。
3.3 线路布线在施工过程中，需要进行线路布线。
首先，根据系统规划确定各个分机之间的布线方案。
然后，在楼宇内部和外部进行线缆敷设。
线缆敷设需要遵循安全规范，尽量减少线缆的弯曲和拉力。

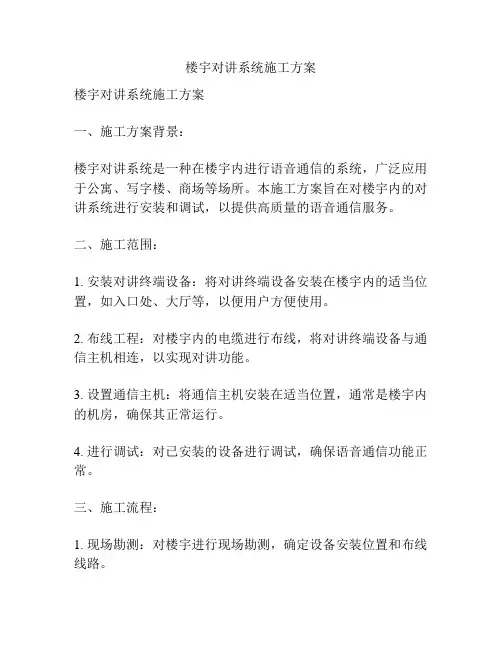

楼宇对讲系统施工方案
楼宇对讲系统施工方案楼宇对讲系统施工方案一、施工方案背景：楼宇对讲系统是一种在楼宇内进行语音通信的系统，广泛应用于公寓、写字楼、商场等场所。
本施工方案旨在对楼宇内的对讲系统进行安装和调试，以提供高质量的语音通信服务。
二、施工范围：1. 安装对讲终端设备：将对讲终端设备安装在楼宇内的适当位置，如入口处、大厅等，以便用户方便使用。
2. 布线工程：对楼宇内的电缆进行布线，将对讲终端设备与通信主机相连，以实现对讲功能。
3. 设置通信主机：将通信主机安装在适当位置，通常是楼宇内的机房，确保其正常运行。
4. 进行调试：对已安装的设备进行调试，确保语音通信功能正常。
三、施工流程：1. 现场勘测：对楼宇进行现场勘测，确定设备安装位置和布线线路。
2. 设备采购：根据现场需求，选购合适的对讲终端设备和通信主机。
3. 布线施工：根据勘测结果，进行布线工程，确保线路接线正确、安全可靠。
4. 设备安装：将对讲终端设备安装在适当位置，如入口处、大厅等。
5. 主机安装：将通信主机安装在机房内，确保设备接线正确并与其他设备连接。
6. 调试测试：对已安装的设备进行调试，测试语音通信功能是否正常。
7. 验收交付：完成调试后，对施工工程进行验收，确保系统正常运行。
四、施工注意事项：1. 设备选择：选购具有稳定性和可靠性的设备，确保语音通信的质量。
2. 布线规范：按照电气工程规范进行布线，确保安全可靠。
3. 线路保护：对布线线路进行保护，如使用防水防潮设备，防止线路受到损害。
4. 设备安装位置：根据实际需求选择设备安装位置，确保用户方便使用。
5. 调试测试：对已安装的设备进行仔细调试和测试，确保系统正常运行。
六、施工效果：完成本施工方案后，楼宇内将具备高质量的语音通信功能，用户可以方便地进行室内通话，提高了楼宇内部的工作效率和通信便利性。
七、工期和费用：根据楼宇的具体情况，工期和费用将根据实际情况进行确定。
以上是对楼宇对讲系统施工方案的简要介绍，希望能对相关工作提供帮助。
楼宇门对讲施工方案
楼宇门对讲施工方案1. 引言楼宇门对讲系统是现代化楼宇安防系统的重要组成部分。
其通过音频和视频通信技术，提供了居民和访客之间的便捷交流和安全访问控制。
本文档将介绍楼宇门对讲系统的施工方案，包括系统设计、材料选型、布线方案以及设备安装等内容。
2. 系统设计楼宇门对讲系统的设计是确保系统正常运行和满足用户需求的重要步骤。
在设计过程中，需要考虑以下几个方面：2.1 功能需求根据使用需求和预期功能，明确系统所需的功能模块，例如呼叫按钮、视频监控、语音对讲、门禁控制等。
2.2 系统结构确定系统的整体结构，并绘制功能模块之间的关系图。
系统结构可以包括总线结构、网络结构等。
2.3 用户接口设计合理的用户界面，提供直观易用的操作方式，并确保用户能够轻松地使用系统。
2.4 安全性考虑在系统设计中考虑到安全性的需求，采取合适的安全保护措施，例如用户身份验证、数据加密等。
3. 材料选型选择合适的材料对于系统的性能和可靠性至关重要。
以下是几个关键方面需要考虑的材料：3.1 门禁设备选择具有稳定性和安全性的门禁设备，如感应式门禁卡或指纹识别设备。
3.2 对讲设备选用质量可靠的对讲设备，具备良好的音频和视频传输效果。
可以考虑硬件设备或者基于IP网络的软件解决方案。
3.3 视频监控设备选择高清晰度的摄像头和视频监控系统，以确保对访客的身份和行为进行有效监控。
3.4 通信设备选择稳定可靠的网络设备，如交换机、路由器等，以保证音视频通信质量。
4. 布线方案良好的布线方案能够保证系统的稳定性和性能。
根据楼宇结构和系统需求，制定合理的布线计划，包括以下几个方面：4.1 电源布线确保所有设备的电源供应稳定，并设置合适的电源线路。
4.2 信号布线根据系统结构和通信需求，设计合适的信号传输路径，包括音频、视频和数据信号。
选择合适的电缆类型和线径。
4.3 防雷接地根据楼宇实际情况设计合理的防雷接地方案，保护系统设备免受雷击的影响。
4.4 环境因素考虑根据楼宇环境，考虑到温度、湿度、电磁干扰等因素，采取相应的保护和防护措施。

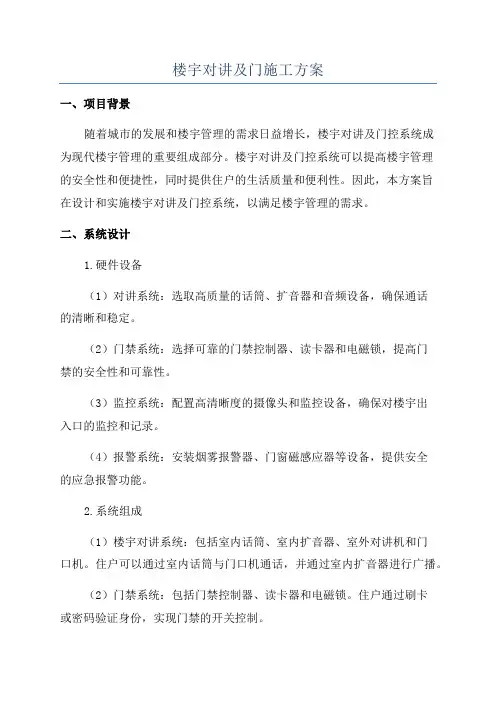

楼宇对讲及门施工方案
楼宇对讲及门施工方案一、项目背景随着城市的发展和楼宇管理的需求日益增长，楼宇对讲及门控系统成为现代楼宇管理的重要组成部分。
楼宇对讲及门控系统可以提高楼宇管理的安全性和便捷性，同时提供住户的生活质量和便利性。
因此，本方案旨在设计和实施楼宇对讲及门控系统，以满足楼宇管理的需求。
二、系统设计1.硬件设备（1）对讲系统：选取高质量的话筒、扩音器和音频设备，确保通话的清晰和稳定。
（2）门禁系统：选择可靠的门禁控制器、读卡器和电磁锁，提高门禁的安全性和可靠性。
（3）监控系统：配置高清晰度的摄像头和监控设备，确保对楼宇出入口的监控和记录。
（4）报警系统：安装烟雾报警器、门窗磁感应器等设备，提供安全的应急报警功能。
2.系统组成（1）楼宇对讲系统：包括室内话筒、室内扩音器、室外对讲机和门口机。
住户可以通过室内话筒与门口机通话，并通过室内扩音器进行广播。
（2）门禁系统：包括门禁控制器、读卡器和电磁锁。
住户通过刷卡或密码验证身份，实现门禁的开关控制。
（3）监控系统：包括摄像头、监控设备和录像设备。
监控系统可以实时显示楼宇出入口的情况，并记录监控视频供后期查阅。
（4）报警系统：包括烟雾报警器、门窗磁感应器和报警控制器。
报警系统可以及时发出警报，提醒住户和管理人员应对突发情况。
三、施工步骤1.需求分析：与楼宇管理方沟通，了解对讲及门控系统的具体需求和要求。
2.方案设计：根据需求分析结果设计系统的硬件设备和组成，确定系统结构和布局。
3.设备采购：根据方案设计的结果，选购适合的硬件设备，确保设备的质量和性能。
4.施工准备：制定施工计划，组织人员和材料准备，确保施工工作的顺利进行。
5.布线安装：按照设计要求进行布线，将各设备进行连接，确保设备之间的正常通信。
6.设备安装：按照设备的安装要求进行设备的安装，确保设备固定稳定，不影响正常使用。
7.系统调试：对安装完毕的系统进行调试，确保各设备和功能的正常运行。
8.验收测试：与楼宇管理方进行系统的验收测试，确保系统满足要求并能够正常使用。
楼宇对讲系统施工方案(智能化弱电集成系统项目)
楼宇对讲系统施工方案1、楼宇对讲系统设计和安装要求1.1设计要求1.1.1对讲语音清晰。
1.1.2拨叫准确、操作简便。
1.1.3主机控制盘对使用者拨发出的地址有明确显示。
1.1.4主机控制盘应设在住宅单元入口门外。
壁挂式可视分机中心距地宜为1.5m。
1.2安装要求1.2.1系统连接电缆(线)宜穿管保护并暗敷。
1.2.2对主机、总接线盒、户内机(或保护器)等在安装前应先确定其合适的安装位置.各设备安装应端正整齐，各用户房间的安装位置及高度应统一。
1.2.3施工布线、接线、设备安装等要严格遵守有关施工安装规程，并做好校线、线路复查、调试等工作。
2、电缆敷设2.1必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的要求。
2.2施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前清除。
2.3根据设计图纸要求，选配电缆，尽量避免电缆的接续。
必须接续对应采取焊接方式或采用专用接插件。
2.4电源电缆与信号电缆应分开敷设。
2.5敷设电缆时尽量避开恶劣环境。
如高温热源和化学腐蚀区域等。
2.6远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。
2.7有强电磁场干扰环境(如电台、电视台附近)应将电缆穿人金属管，并尽可能埋入地下。
2.8穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。
2.9两固定点之间距离不得超过1.5m。
2.10应从所接设备下部穿出，并留出一定余量。
2.11缆端作好标志和编号。
工程承包楼宇对讲施工方案
工程承包楼宇对讲施工方案一、施工方案概述本工程承包项目是针对某高层商业综合楼宇的对讲系统进行维修改造升级。
主要工作内容包括现有对讲系统设备的拆除和更新，线路的更换及重新布线，设备安装和调试，系统调试及验收等。
二、工程概况该高层商业综合楼宇总建筑面积为50000平方米，分为商业楼层、写字楼楼层和酒店楼层。
对讲系统主要覆盖写字楼楼层和酒店楼层。
现有对讲系统设备使用年限较长，存在一定的使用问题，需要进行更新维修升级。
三、施工方案具体内容1. 施工前准备工作（1）现场勘测和测量，制定详细的对讲系统平面布置图、设备分布图和接线图。
（2）确定对讲设备型号和品牌，确认购买数量。
（3）制定施工计划和进度安排，确定施工队伍和责任人。
2. 对讲设备更新（1）拆除旧有的对讲系统设备，并进行清理和处理。
（2）更新对讲主机、分机、话筒、屏幕等设备，并进行安装和连接。
（3）对新设备进行功能测试和调试，保证其正常使用。
3. 线路更换和重新布线（1）检查原有线路的状况，对老化、断裂的线路进行更换。
（2）重新布线，根据新的设备布置图和接线图进行线路敷设。
4. 设备安装和调试（1）将新设备按照布置图进行安装，包括对讲主机、分机、话筒、屏幕等设备。
（2）对设备进行联通和调试，保证设备之间的连接正常。
5. 系统调试及验收（1）进行整个对讲系统的功能测试，包括呼叫、广播、对讲等功能。
（2）对系统进行联调，保证不同楼层和区域的对讲互通正常。
（3）配合客户进行系统最终验收，确保整个对讲系统的使用正常。
四、安全措施1. 在施工期间，设置明显的安全警示标识，对施工区域进行限制和隔离。
2. 施工人员必须佩戴完整的安全防护装备，严格遵守施工现场的安全操作规程。
3. 对施工现场进行定期巡查和检查，确保施工过程的安全。
五、环保措施1. 施工过程中产生的废弃物要及时清理和分类处理，避免对环境造成污染。
2. 在使用化学品和涂料的过程中，注意防护措施，避免对周边环境和施工人员造成危害。
楼宇可视对讲施工方案
楼宇可视对讲施工方案1. 引言楼宇可视对讲系统是一种将视频监控技术与语音通信技术相结合的安防设备，通过视频监控和双向对讲功能，为楼宇管理提供了更高效、便捷的解决方案。
本文档将介绍楼宇可视对讲施工方案，包括系统的硬件要求、软件要求以及施工流程。
2. 硬件要求为了实现楼宇可视对讲系统，需要准备以下硬件设备：•可视对讲终端设备：包括可视对讲终端设备和门禁终端设备，用于接收和发送语音、视频信息以及控制门禁系统。
•门禁控制器：用于管理门禁设备，控制门禁开关。
•门禁读卡器：用于识别用户身份。
•门磁：用于检测门是否被非法打开。
•电源管理设备：用于为整个系统提供电源供应。
3. 软件要求楼宇可视对讲系统需要以下软件支持：•操作系统：建议使用稳定、安全的操作系统，如Windows或Linux系统。
•可视对讲软件：用于控制可视对讲终端设备，实现视频监控和语音通信功能。
•门禁管理软件：用于管理门禁控制器和门禁读卡器，控制门禁系统的开关。
•数据库管理软件：用于存储、管理用户信息以及系统日志。
4. 施工流程本节将介绍楼宇可视对讲系统的施工流程，包括以下几个步骤：4.1 系统设计在施工之前，首先需要进行系统设计。
系统设计包括以下几个方面：•确定楼宇的布线计划，包括摄像头、对讲终端设备、门禁读卡器等设备的安装位置。
•根据楼宇的结构和需求确定门禁控制器的数量和位置。
•设计系统的联网方案，包括网络拓扑结构和网络设备的配置。
4.2 硬件安装根据系统设计方案，进行硬件设备的安装。
硬件安装包括以下几个步骤：•安装可视对讲终端设备和门禁读卡器，确保其位置合理，并且能够正常工作。
•安装门磁，用于检测门是否被非法打开。
•安装门禁控制器，将其连接到门禁读卡器、门磁以及其他相关设备。
4.3 软件配置完成硬件安装后，进行软件配置。
软件配置包括以下几个步骤：•安装操作系统和相关软件。
•配置可视对讲软件和门禁管理软件，包括系统参数、用户权限等。
•连接数据库管理软件，导入用户信息等相关数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇对讲系统施工方案
1.1楼宇对讲系统设计和安装要求
1.1.1设计要求
1.1.1.1对讲语音清晰。
1.1.1.2拨叫准确、操作简便。
1.1.1.3主机控制盘对使用者拨发出的地址有明确显示。
1.1.1.4主机控制盘应设在住宅单元入口门外。
壁挂式可视分机中心距地宜为
1.5m。
1.1.2安装要求
1.1.
2.1系统连接电缆(线)宜穿管保护并暗敷。
1.1.
2.2对主机、总接线盒、户内机(或保护器)等在安装前应先确定其合适的
安装位置.各设备安装应端正整齐，各用户房间的安装位置及高度应统一。
1.1.
2.3施工布线、接线、设备安装等要严格遵守有关施工安装规程，并做好
校线、线路复查、调试等工作。
1.2电缆敷设
1.2.1必须按图纸进行敷设，施工质量应符合《电力工程电缆设计规范》的
要求。
1.2..2施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有
障碍物时
应提前清除。
1.2..3根据设计图纸要求，选配电缆，尽量避免电缆的接续。
必须接续对应
采取焊接
方式或采用专用接插件。
1.2..4电源电缆与信号电缆应分开敷设。
1.2..5敷设电缆时尽量避开恶劣环境。
如高温热源和化学腐蚀区域等。
1.2..6远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。
1.2..7有强电磁场干扰环境(如电台、电视台附近)应将电缆穿人金属管，并尽
可能埋
入地下。
1.2..8穿管前应将管内积水、杂物清除干净，穿线时宜涂抹黄油或滑石粉，
进入管
口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。
1.2.9两固定点之间距离不得超过1.5m。
1.2.10应从所接设备下部穿出，并留出一定余量。
1.2.11缆端作好标志和编号。
