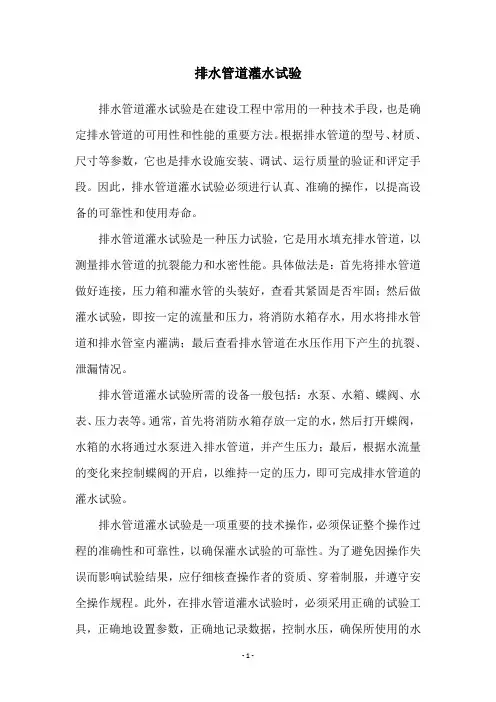

排水管道灌水试验

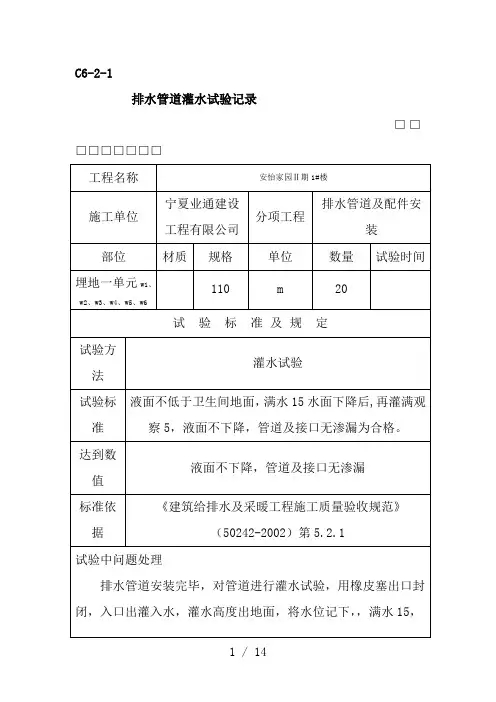

排水管道灌水试验记录□□□□□□□□□

室内排水管道通球试验记录

表E4-6 编号：工程名称洞庭苑试验日期 2014年5月 29 日试验部位室外埋地排水管道材质 pvc 规格 DN150 依据标准及要求《建筑给水排水及采暖工程质量验收规范》 GB50242-2002-5.2.5条过程情况简述 1、检查皮球及管径的大小，满足皮球直径为管径的2/3； 2、将皮球从管道的末端放入； 3、持续灌水至皮球冲出管口为止。试验记录管径（mm ）球径（mm ）球材质投球部位排出部位通球试验记录 150 100 塑料皮球一层检查口地面污水井通球率100% 试验结论试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定参加人员签字监理（建设）单位施工单位中建三局总承包公司技术负责人质检员施工员本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表E4-6 编号：工程名称洞庭苑试验日期 2014年5月 29 日试验部位卫生间及厨房污水管材质铸铁管规格 DN100 依据标准及要求《建筑给水排水及采暖工程质量验收规范》 GB50242-2002-5.2.5条过程情况简述 1、检查皮球及管径的大小，满足皮球直径为管径的2/3； 2、将皮球从管道的末端放入； 3、持续灌水至皮球冲出管口为止。试验记录管径（mm ）球径（mm ）球材质投球部位排出部位通球试验记录 100 75 塑料皮球屋顶透气孔地面污水井通球率100% 试验结论试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定参加人员签字监理（建设）单位施工单位中建三局总承包公司技术负责人质检员施工员本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

给水管道水压试验方法及灌水试验

给水管道水压试验方法依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）制定。（GB50242-2002）4.2.1规定：“室内给水管道的水压试验必须符合设计要求。当设计没有注明时，各种材质的给水管道系统试验压力均为工作压力的1.5 倍,但不得小于0.6MPAa。检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02 MPAa,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下稳压力1h,压力降不得超过0.05 MPAa,然后在工作压力的1.15倍状态下稳压2 h,压力降不得超过0.05 MPAa,同时检查各连接处不得渗漏.” 给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验. 室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压. 4. 排出管道空气缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力(0.6MPAa)时停止加压. 然后按（GB50242-2002）4.2.1规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力. 注: 1. 可以按上述方法分别对室内冷水系统和热水系统进行压力试验; 也可以用连接软管将冷,热出水口连通,一次完成内冷水系统和热水系统的压力试验. 2. 进户总水阀关闭严密与否是准确完成压力试验的关键,若总水阀不能关闭严密,则应该将室内给水管道与室外给水管网分离,然后进行室内给水管系统压力试验. 3. 管道排空是为了保证室内给水管系统试压泵压力试验的准确性,一定要认真做好.

室内排水管道安装技术交底

1、材料要求 1.1PVC-C排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 1.2热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整洁，并有产品合格证及说明书。并采用法兰连接。 1.3其他材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。 2、主要机具 2.1机具：套丝机、冲击钻、电锤、砂轮机等。 2.2工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。 2.3其他：水平尺、线坠、钢卷尺、小线等。 3、作业条件 3.1管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。室内弹出房间尺寸线及准确的水平线。 4、施工工艺及操作要点 4.1工艺流程：安装准备T预制加工T干管安装T立管安装T支管安装T灌水试验 4.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看相关专业设备图和建筑图、结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 4.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。 4.4污水干管安装： 4.4.1在预留好的洞口处铺设管道时，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段依次相连。 4.4.2管道铺设后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口上临时封堵。 4.4.3按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可对埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。 4.4.4管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填土。 4.5 污水立管安装： 4.5.1根据施工图校对预留管洞尺寸有无差错，如需剔凿断筋，必须征得土建技术人员同意，按规定要求处理。 4.5.2立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。 4.5.3安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将立管上半部拴牢，上拉下托将立管依次连接，反复校准垂直度，然后

排水管通球试验办法

排水管通球试验办法 The latest revision on November 22, 2020

排二生产值班点扩建工程管道通球和灌水试验施工方案编制单位：南阳市油田天鹏建筑工程有限公司编制人：廖晓波编制日期：2014年7月11日建筑排水管线通球和试漏试验方案建筑排水管线通球试验方案把排水管道管径2/3大小的小球放入排水主立管及水平感观管道的一端，然后放水将小球随排水管冲下去，将下层留好的口打开，如果小球能够正常通过到达下层排水管端，则为合格，如不能通过则为不合格。通球率必须100%合格. 注意事项： 1、立管进行通球试验时，为了防止球滞留在管道内，必须用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过干管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。 2、干管进行通球试验时，从干管起始端投入塑料小球，并向干管内通水，在户外的第一个检查井处观察，发现小球流出为合格。 3、如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。通球试验必须100%合格后，排水管才可投入使用。建筑排水管线试漏试验方案

建筑给排水灌水试验:隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。建筑给排水灌水试验:隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。检验方法：灌水到满水，观察15min，水面下降以后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。

室内排水管道灌水试验记录

室内排水管道灌水试验记录表11.3.41 GB50242—2002 工程名称开封日杂公司办公楼卫设计图号水施分项工程名称排水管道及配件安装施工单位开封市东城建筑工程公司专业工长/证号吴小海试验介质水试验日期2016、3、8 管段编号底层（地面高度）卫生器具的上边缘注水高度试验持续时间（h）水位降管道接口检查起始时间终始时间 W/1 底层50mm 9:00 9:20 0 无渗漏施工单位检验评定结果合格施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：吴小海 2016 年 3 月8 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日 5.2.1：隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

室内排水管道灌水试验记录表11.3.41 GB50242—2002 工程名称开封幸福里2#楼设计图号水施分项工程名称排水管道及配件安装施工单位林州市二建集团建设有限公司专业工长/证号王宇豪试验介质水试验日期管段编号底层（地面高度）卫生器具的上边缘注水高度试验持续时间（h）水位降管道接口检查起始时间终始时间 PL-13 底层地漏50mm 9:00 9:20 0 无渗漏PL-14 底层地漏50mm 9:00 9:20 0 无渗漏PL-15 底层地漏50mm 9:00 9:20 0 无渗漏PL-16 底层地漏50mm 9:00 9:20 0 无渗漏PL-17 底层地漏50mm 9:00 9:20 0 无渗漏PL-18 底层地漏50mm 9:00 9:20 0 无渗漏PL-19 底层地漏50mm 9:00 9:20 0 无渗漏PL-20 底层地漏50mm 9:00 9:20 0 无渗漏PL-21 底层地漏50mm 9:00 9:20 0 无渗漏PL-22 底层地漏50mm 9:00 9:20 0 无渗漏PL-23 底层地漏50mm 9:00 9:20 0 无渗漏PL-24 底层地漏50mm 9:00 9:20 0 无渗漏施工单位检验评定结果合格施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人： 2014 年8 月15 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日 5.2.1：隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

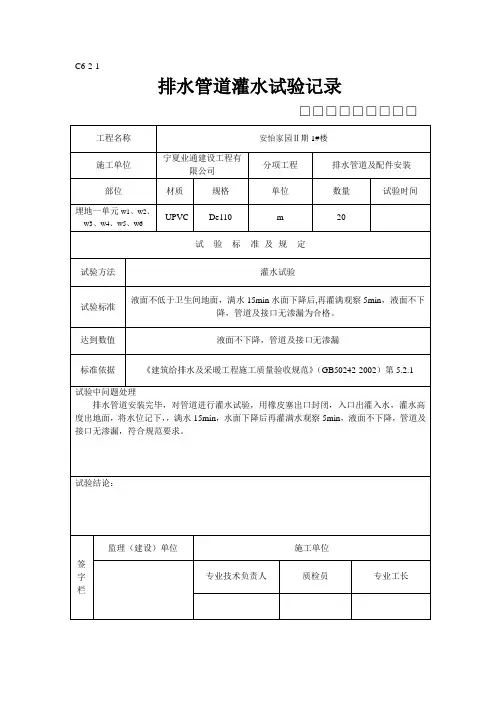

排水管道灌水试验记录

排水管道灌水(通水)试验记录编号： 05-06 □□□ 试验结果：排水管道安装完毕，进行通水试验.在各卫生器具落水口进行放水,水均畅通无阻排出,检查管道及各接口处均无渗水、漏水，通水试验合格.将出水口封堵，进行灌水试验,灌水高度废水灌至地漏口,污水灌至坐便器口平，满水15分钟后水面下降，再灌满观察5分钟，水位不下降，检查管道及各接口处均无渗漏现象，灌水试验合格。整个灌水及通水试验过程符合设计及规范要求。

编号： 05-06 □□□ 试验结果：排水管道安装完毕，进行通水试验.在各卫生器具落水口进行放水,水均畅通无阻排出,检查管道及各接口处均无渗水、漏水，通水试验合格.将出水口封堵，进行灌水试验,灌水高度废水灌至地漏口,污水灌至坐便器口平，满水15分钟后水面下降，再灌满观察5分钟，水位不下降，检查管道及各接口处均无渗漏现象，灌水试验合格。整个灌水及通水试验过程符合设计及规范要求。

排水管道灌水试验记录详解

编号：05–06 G 001 单位工程名称杭政储出（2006）35号地块商品住宅27#楼分部工程名称室内排水系统分项工程名称排水管道及配件安装项目经理朱红林施工执行标准名称及编号建筑给水排水及采暖工程施工质量验收规范GB50242–2002部位1层（共8户）管材材质U–PVC 排水管编号管径（mm）持续时间(min) 试验情况主卫排–1 50 20 灌水无渗漏主卫排–2 75 20 灌水无渗漏主卫排–3 110 20 灌水无渗漏次卫排–1 50 20 灌水无渗漏次卫排–2 75 20 灌水无渗漏次卫排–3 110 20 灌水无渗漏厨房排–1 50 20 灌水无渗漏试验结果：将本层（8户）内的各排水主管道的螺纹三通伸缩节下口处进行封堵，分别进行灌水试验，灌水以地面高度为准，满水20分钟液面无下降。检查管道及各接口处均无渗漏现象，整个灌水试验过程符合设计及规范要求。验收结论合格分包单位：项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日合格施工单位：项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日

编号：05–06 G 002 单位工程名称杭政储出（2006）35号地块商品住宅27#楼分部工程名称室内排水系统分项工程名称排水管道及配件安装项目经理朱红林施工执行标准名称及编号建筑给水排水及采暖工程施工质量验收规范GB50242–2002部位1层（共8户）管材材质U–PVC 排水管编号管径（mm）持续时间(min) 试验情况主卫排–1 50 20 灌水无渗漏主卫排–2 75 20 灌水无渗漏主卫排–3 110 20 灌水无渗漏次卫排–1 50 20 灌水无渗漏次卫排–2 75 20 灌水无渗漏次卫排–3 110 20 灌水无渗漏厨房排–1 50 20 灌水无渗漏试验结果：将本层（8户）内的各排水主管道的螺纹三通伸缩节下口处进行封堵，分别进行灌水试验，灌水以地面高度为准，满水20分钟液面无下降。检查管道及各接口处均无渗漏现象，整个灌水试验过程符合设计及规范要求。验收结论合格分包单位：项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日合格施工单位：项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日

室内排水管道灌水试验及通水试验记录

单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人) 胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002 管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h 后，是否渗漏试验结果满水15min 水面情况再灌满5min 水面情况 17PL-1 架空层U-PVC DN100 不降不降符合要求 17PL-2 架空层U-PVC DN100 不降不降符合要求 17PL-3架空层U-PVC DN100 不降不降符合要求 17PL-4 架空层U-PVC DN100 不降不降符合要求 17PL-5 架空层U-PVC DN100 不降不降符合要求 17PL-6 架空层U-PVC DN100 不降不降符合要求 17PL-7 架空层U-PVC DN100 不降不降符合要求 17PL-8 架空层U-PVC DN100 不降不降符合要求 17PL-9 架空层U-PVC DN100 不降不降符合要求 17PL-10 架空层U-PVC DN100 不降不降符合要求 17PL-11 架空层U-PVC DN100 不降不降符合要求 17NL-10 架空层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师年月日

单位(子单位)工程名称城投·七里香榭给排水工程子分部(系统)工程名称室内排水工程验收部位、区、段17栋安装单位深圳市工务建设工程有限公司项目经理(负责人) 胡浩施工执行标准名称及编号建筑给排水及采暖工程施工质量验收规范GB50242-2002 管段编号层段材质规格污水管道室内雨水管道灌水至立管顶部1h 后，是否渗漏试验结果满水15min 水面情况再灌满5min 水面情况 17PL-1 2-4层U-PVC DN100 不降不降符合要求 17PL-2 2-4层U-PVC DN100 不降不降符合要求 17PL-32-4层U-PVC DN100 不降不降符合要求 17PL-4 2-4层U-PVC DN100 不降不降符合要求 17PL-5 2-4层U-PVC DN100 不降不降符合要求 17PL-6 2-4层U-PVC DN100 不降不降符合要求 17PL-7 2-4层U-PVC DN100 不降不降符合要求 17PL-8 2-4层U-PVC DN100 不降不降符合要求 17PL-9 2-4层U-PVC DN100 不降不降符合要求 17PL-10 2-4层U-PVC DN100 不降不降符合要求 17PL-11 2-4层U-PVC DN100 不降不降符合要求 17NL-10 2-4层U-PVC DN50 不降不降符合要求安装单位检查结果专业工长(施工员) 测试人员项目专业质量检查员：年月日监理（建设）单位检查结论专业监理工程师年月日

室内排水管道安装技术交底

室内排水管道安装技术交底一、施工准备 (一)、作业条件 UPVC埋设管道，应挖好沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近正负0000标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，已按设计要求预留好管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建支模已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。 (二)材质要求 l、硬质聚氯乙烯(UPVC)管材，管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽—致。直管段挠度不大于1％。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。 2、进场材料应验收出厂证明资料，而且进场复试合格后可使用。 (三)工器具 l、UPVC管道：机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝板等。其它：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。二、质量要求 (一)主控项目 1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

2)生活污水塑料管道的坡度必须符合设计要求或下表的规定生活污水塑料管道的坡度 3、排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。 4、排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2／3，通球率必须达到100％。 (二)一般项目 l、在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定： 1)在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为lm，允许偏差+20mm；检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。 2)在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。 3)在转角小于135。的污水横管上，应设置检查口或清扫口。 4)污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。 5)埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5％坡度，坡向检查口。
