南方泵选型参数

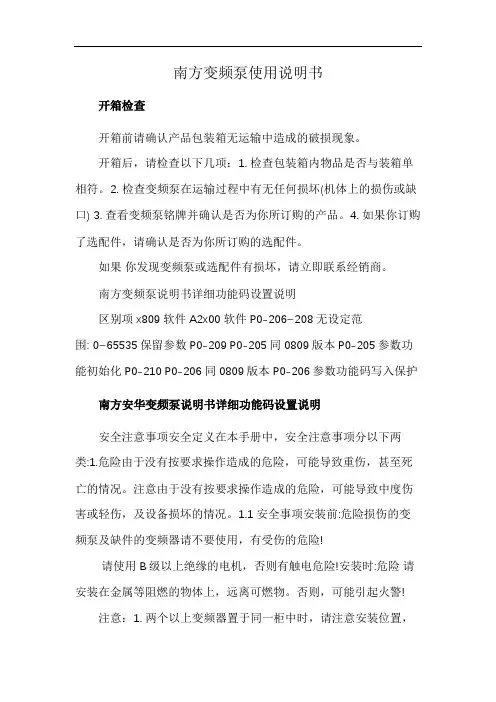

南方变频泵使用说明书

开箱检查

开箱前请确认产品包装箱无运输中造成的破损现象。

开箱后，请检查以下几项：1. 检查包装箱内物品是否与装箱单相符。2. 检查变频泵在运输过程中有无任何损坏(机体上的损伤或缺口) 3. 查看变频泵铭牌并确认是否为你所订购的产品。4. 如果你订购了选配件，请确认是否为你所订购的选配件。

如果你发现变频泵或选配件有损坏，请立即联系经销商。

南方变频泵说明书详细功能码设置说明

区别项x809 软件A2x00 软件P0-206~208无设定范围: 0~65535保留参数P0-209 P0-205同0809 版本P0-205参数功能初始化P0-210 P0-206同0809版本P0-206参数功能码写入保护

南方安华变频泵说明书详细功能码设置说明

安全注意事项安全定义在本手册中，安全注意事项分以下两类:1.危险由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况。注意由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况。1.1 安全事项安装前:危险损伤的变频泵及缺件的变频器请不要使用，有受伤的危险!

请使用B级以上绝缘的电机，否则有触电危险!安装时:危险请安装在金属等阻燃的物体上，远离可燃物。否则，可能引起火警!

注意：1. 两个以上变频器置于同一柜中时，请注意安装位置，

要求保证散热效果。2.不能让导线头或螺丝钉掉入变频器中，否则可能引起变频器损坏!

南方变频泵说明书详细功能码设置说明

危险1.应由专业电气人员施工，否则有触电危险! 2.变频器和电源之间必须有断路器隔开，否则可能发生火警! 3.接线前请确认电源处于关断状态，否则有触电危险! 4.接地端子必须可靠接地，否则有触电危险!

注意：1. 不能将输入电源线连到输出端U、V、W上，否则会引起变频器损坏! 2. 确保所配线路符合EMC要求及所在区域的安全标准，所用导线线径请参考手册建议，否则可能会发生事故! 3.制动电阻不能直接接于直流母线、-端子之间，否则可能引起火警!上电前:认电源电压等级是否和变频器额定电压一致，输入、输出的接线位置是否正确，并注意检查外围电路中是否有短路现象，所连线路是否紧固，否则可能引起变频器损坏!

南方产品型号简写说明

第 1 页共 5 页文件编号：NF J 076-2008

产品型号简写说明

为明确标注泵的各种配置要求，在型号后用字母区分（最后两位空格内容在水泵铭牌及合格证上不注），其字母含义说明如下：

CDL 2-30 ；

CHL 2-30 ；

F不锈钢型（普通型略）

S表示纯水型老结构：流量-级数x10；老结构1、2、3级后需加*号以区别，如下：

1-10*、1-20*，1-30*

新结构：流量-级数； F表示法兰

K表示卡套

L表示螺纹

Y表示腰形法兰 S表示三相（≤3KW 为220/380V；＞3KW为380V）

D表示单相220V

B表示泵体 W表示50HZ

L表示60HZ

S表示304

L表示316

P普通型 C表示常温型

R表示热水型

S表示耐弱酸

J表示耐弱碱

规格型号见样本

S表示三相（≤3KW 为220/380V；＞3KW为380V）

D表示单相220V W表示50HZ

L表示60HZ

S表示304

L表示316 C表示常温型

R表示热水型

S表示耐弱酸

J表示耐弱碱异电压需标出

异电压需标出

L表示螺纹其他要求标出

其他要求标出

第 2 页共 5 页 CHLF 2-30 ；

CDLK 2-30/2 ；

TD 32-18/2 ；

ZS 65-50-200/6 11.0 ；

水泵、管道及喷嘴选型计算公式

一、喷嘴选型

根据要求查雾的池内样本，选10个除磷喷嘴3/8 TDSS 40027kv-lcv(15°R)。

参数：喷角区分40°，额定压力5MPa，喷量27.7L/min，喷嘴右倾15°。

二、水泵选型计算

1、水泵必须的排水能力 QB=2016.2242024maxQ= 19.44 m3/h

其中，系统需要最大流量16.2）601027.7（10-3maxQ m3/h

2、水泵扬程估算 H=K（HP+HX）= 1.3 （178+2）=234 m

其中：HP：排水高度，160+18=178m；（16mPa，扬程取160m）

HX：吸水高度，2m；

K：管路损失系数，竖井K=1.1—1.5，斜井＜20°时K=1.3～1.35，=20°～30°时6K=1.25～1.3，＞30°时K=1.2～1.25，这里取1.3。

查南方泵业样本，故选轻型立式多级离心泵CDL42-120-2，扬程238m，流量42

m3/h，功率45kW，转速2900r/min。

三、管路选择计算

1、管径：泵出水管道86.2290042'900'VQdnmm

泵进水管道121.9190042'900'VQdnmm

其中： Qn：水泵额定流量；

'V经济流速m/s；'Vp=1.5～2.2m/s；'Vx0.8～1.5m/s；'dx='dp+0.025 m，这里泵进水管流速为1m/s，泵出水管流速为1.5m/s。

查液压手册，选泵出水管道内径89mm，泵进水管道内径133mm

2、管壁厚计算

泵进水口 0.7mm600/823318.0][2pd

泵出水口

7.12mm600/628916][2pd

查液压手册，选泵出水管道壁厚5mm，泵进水管道壁厚8mm

3、流速计算

泵进水流速0.840.1333.149004290022dQVn m/s

南方水泵CDL,CDLF轻型立式多级离心泵

原文出自： QQ:50941967

型号扬程(m) 流量(m3/h) 电机功率(KW) 转速(r/min)

CDL1-2 11.5 1 0.37 2900

CDL1-3 17 1 0.37 2900

CDL1-4 22.5 1 0.37 2900

CDL1-5 28 1 0.37 2900

CDL1-6 33.5 1 0.37 2900

CDL1-7 39 1 0.37 2900

CDL1-8 45 1 0.55 2900

CDL1-9 51 1 0.55 2900

CDL1-10 57 1 0.55 2900

CDL1-17 95 1 1.1 2900

CDL1-19 106 1 1.1 2900

CDL1-21 117 1 1.1 2900

CDL1-23 128 1 1.1 2900

CDL1-25 139 1 1.5 2900 CDL1-27 150 1 1.5 2900

CDL1-30 166 1 1.5 2900

CDL1-33 183 1 2.2 2900

CDL1-36 200 1 2.2 2900

CDL2-2 15 2 0.37 2900

CDL2-3 22 2 0.37 2900

CDL2-4 30 2 0.55 2900

CDL2-5 37 2 0.55 2900

CDL2-6 45 2 0.75 2900

CDL2-7 52 2 0.75 2900

CDL2-9 67 2 1.1 2900

CDL2-11 82 2 1.1 2900

CDL2-13 98 2 1.5 2900

CDL2-15 112 2 1.5 2900

CDL2-18 136 2 2.2 2900

CDL2-22 165 2 2.2 2900

CDL2-26 198 2 3.0 2900

CDL3-2 9 3 0.37 2900

CDL3-3 14 3 0.37 2900

CDL3-4 19 3 0.37 2900

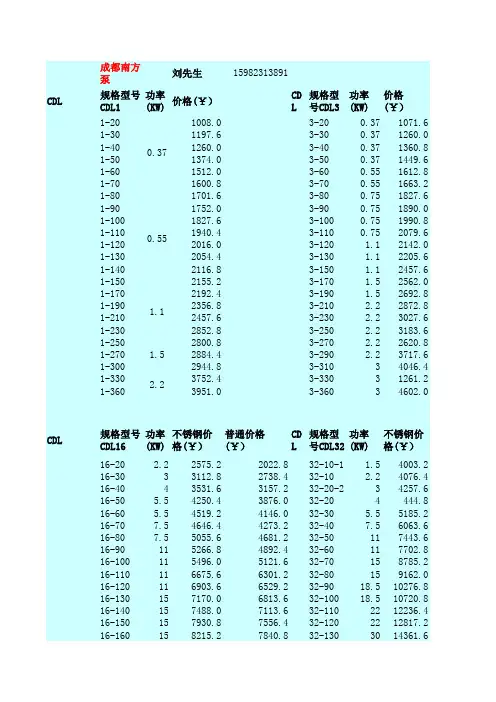

成都南方泵价格-成都南方泵型号

成都南方泵刘先生15982313891

CDL规格型号

CDL1功率

(KW)价格(￥）CDL规格型

号CDL3功率

(KW)价格

(￥）

1-201008.03-200.371071.6

1-301197.63-300.371260.0

1-401260.03-400.371360.8

1-501374.03-500.371449.6

1-601512.03-600.551612.8

1-701600.83-700.551663.2

1-801701.63-800.751827.6

1-901752.03-900.751890.0

1-1001827.63-1000.751990.8

1-1101940.43-1100.752079.6

1-1202016.03-1201.12142.0

1-1302054.43-1301.12205.6

1-1402116.83-1501.12457.6

1-1502155.23-1701.52562.0

1-1702192.43-1901.52692.8

1-1902356.83-2102.22872.8

1-2102457.63-2302.23027.6

1-2302852.83-2502.23183.6

1-2502800.83-2702.22620.8

1-2702884.43-2902.23717.6

1-3002944.83-31034046.4

1-3303752.43-33031261.2

1-3603951.03-36034602.0

CDL规格型号

CDL16功率

(KW)不锈钢价

格(￥）普通价格

(￥）CDL规格型

号CDL32功率

(KW)不锈钢价

格(￥）

16-202.22575.22022.832-10-11.54003.2

16-3033112.82738.432-102.24076.4

16-4043531.63157.232-20-234257.6

16-505.54250.43876.032-204444.8

油泵选型参数范文

1.流量(Q)

流量是指油泵在单位时间内输送的油液体积。通常以单位时间内通过油泵的液体体积来表示，单位为升/分钟或立方米/小时等。选择适当的流量可以满足系统对油液输送的要求。

2.扬程(H)

扬程是指油泵输送油液时液体所需要的静水压力。在油泵选型时需考虑油液输送的高度差，以及系统中可能存在的各种阻力和摩擦。扬程通常以米或千帕(KPa)来表示。

3.功率(P)

功率是指油泵输送油液时需要的功率大小，其值与流量和扬程有关。根据工程实际需求和设备负载情况，选择适当的功率可以确保油泵正常运行。

4. 真空度(limiting vacuum)

真空度是指油泵能够达到的最低压力。不同的工况要求油泵能够达到不同的真空度。选择适当的真空度可以确保系统正常工作。

5. 重量(weight)

油泵的重量对于设备的安装和维护来说是一个重要的考虑因素。选择合适的油泵重量可以确保设备的稳定性和便于操作。

6. 尺寸(dimensions) 油泵的尺寸对于设备的设计和安装位置来说是一个重要的考虑因素。选择适当的尺寸可以确保设备与系统的匹配性和兼容性。

7. 转速(speed)

油泵的转速对于其输出流量和扬程有很大的影响。根据系统的要求和工况，选择合适的转速可以确保油泵的工作效率和性能。

8.执行标准

油泵的执行标准是指油泵所符合的国家或行业相关标准。选择符合执行标准的油泵可以确保设备的质量和可靠性。

9.材质

油泵的材质对于其使用寿命和适应环境的能力有很大的影响。选择适当的材质可以确保油泵在各种恶劣条件下的使用稳定性和耐久性。

10.价格

油泵的价格是选择油泵时需要考虑的一个关键因素。根据预算和设备的需求，选择合适的价格可以满足经济和实用的要求。

总结：油泵选型参数是选择油泵时需要考虑的一些重要因素，包括流量、扬程、功率、真空度、重量、尺寸、转速、执行标准、材质和价格等。通过综合评估这些参数，可以选择到合适的油泵，满足设备和系统的要求，确保油泵的正常运行和使用效果。

泵的主要技术参数

泵的主要技术参数包括以下几个方面：

1. 流量（Q）：泵单位时间内输送的液体体积。单位一般为立方米/小时（m³/h）或升/秒（L/s）。

2. 扬程（H）：泵输送液体所需的总能力，即液体从泵的吸入端到泵的最高点的高度差。单位一般为米（m）。

3. 功率（P）：泵输送液体所需的能力大小。单位一般为千瓦（kW）。

4. 进口直径（DNi）：泵进口部分的直径，决定了泵的进口流量，单位为毫米（mm）。

5. 出口直径（DNo）：泵出口部分的直径，决定了泵的出口流量，单位为毫米（mm）。

6. 效率（η）：泵的能量转换效率，即泵输送液体所消耗的能量与输入的能量之比，通常以百分比表示。

7. 最大工作压力（Pmax）：泵能够承受的最大压力。单位一般为帕斯卡（Pa）。

这些技术参数可以根据具体的泵的类型和用途而有所差异，但以上参数是泵选择和使用中较为常见的技术指标。

南方泵业cdm系列说明书

南方泵业CDM系列是一款高效节能的离心泵产品系列，适用于各种工业领域的流体输送和循环系统。本文将对CDM系列进行详细介绍，包括产品特点、结构原理、使用注意事项等方面。

CDM系列泵具有高效节能的特点。该系列泵采用了先进的液力设计和优化的叶轮结构，能够有效提高泵的效率，降低能耗。其高效节能的特性使得CDM系列泵成为可持续发展的理想选择，有助于降低企业的运营成本和对环境的影响。

CDM系列泵的结构原理也值得关注。该系列泵采用了双吸入口、双吐出口的设计，能够提高泵的进出口流量，增加泵的输送能力。同时，该系列泵采用了优质的耐腐蚀材料，能够适应各种液体的输送需求。此外，CDM系列泵还采用了先进的密封技术，确保泵的工作稳定可靠，减少泄漏风险。

使用CDM系列泵需要注意以下几点。首先，使用前应仔细阅读产品说明书，了解泵的性能参数和使用要求。其次，安装时应遵循相关的安装要求，确保泵的安全可靠。在运行过程中，应定期检查泵的工作状态，及时清理泵体内的杂质，保持泵的正常运转。同时，定期对泵进行维护保养，包括润滑、紧固螺栓等，以延长泵的使用寿命。

CDM系列泵广泛应用于各个领域的流体输送系统中。例如，该系列泵可用于给排水系统、工业循环系统、供暖系统等。在给排水系统中，CDM系列泵能够高效地输送清水、污水等液体，保证水资源的供应和排放。在工业循环系统中，CDM系列泵能够输送各种化工液体、石油制品等，满足工业生产的需求。在供暖系统中，CDM系列泵能够循环输送暖气水，保持室内温度的舒适。

南方泵业CDM系列是一款高效节能的离心泵产品系列，具有广泛的应用前景。其高效节能的特点、先进的结构原理以及使用注意事项，使得CDM系列泵成为工业领域流体输送系统中的理想选择。希望通过本文的介绍，能够让读者对CDM系列泵有一个更深入的了解，为其正确选择和使用提供参考。

泵型号国标规格

泵的型号和规格因使用场合和需要不同而有多种，以下是一些常见的泵型号及其参数：

1. BA型泵：单级单吸悬臂式离心泵，流量为4.5~360m³/h，扬程为8~98米，介质温度在80℃以下。例如，8BA--18A中，8代表吸入管接头为8英寸，BA代表单级单吸悬臂式离心泵，18代表缩小1/10后化为整数的比转数，A代表缩小了外径的叶轮。

2. SH型泵：单级双吸泵壳水平中开的卧式离心泵，流量为102~12500m³/h，扬程为9~140米，介质温度小于80℃。例如，48SH-22中，48代表吸入管接头为48英寸，即入口直径为1.2米，SH代表单级双吸泵壳水平中开的卧式离心泵，22代表缩小了1/10后化为整数的比转数，即ns≈220。

3. DA型泵：单吸多级分段式离心泵，流量为25~350m³/h，扬程为25~550米。

此外，国标潜水泵也有多种规格型号，如WQ为国标潜水泵型号代号，D表示剪切式潜水泵，10表示进口直径为50mm，8表示出口直径为32mm，0.55表示轴功率为0.55kW。

在选择泵时，需要考虑使用场合、流量、扬程、介质温度、液体性质等因素。同时，应遵循相应的国家标准，如《潜水排污泵》(GB/T 26698-2011)等。

以上信息仅供参考，如需更多关于泵型号和规格的信息，建议咨询泵的生产商或供应商，或查阅相关的专业书籍。

水泵选型参数

水泵选型时，需要考虑以下参数：

1. 流量：流量是指水泵在单位时间内输送的液体体积。流量的大小决定了水泵的工作效率和适用场景。常见的流量单位有立方米/小时（m³/h）和立方英尺/秒（ft³/s）。

2. 扬程：扬程是指水泵能将液体提升的高度。扬程决定了水泵的输送能力，适用于不同地形和管道阻力情况。单位通常为米（m）。

3. 电机功率：电机功率表示水泵所需的驱动能量。选择时需根据实际应用场景和电源条件进行配置。单位通常为千瓦（kW）。

4. 转速：水泵的转速直接影响其工作效率和液体输送速度。转速单位通常为每分钟转数（rpm）。

5. 进出口径：进出口径决定了水泵的适用管道尺寸。选择时需考虑实际应用场景的管道规格。单位通常为毫米（mm）。

6. 安装尺寸：水泵的安装尺寸会影响到设备的布局和安装环境。安装尺寸包括水泵的尺寸、重量、方向等。

7. 控制模式：控制模式决定了水泵的工作方式和适应性。常见的控制模式有工频控制和变频控制。

8. 介质特性：水泵输送的介质种类会影响到泵的材料、结构和性能。需要考虑介质的腐蚀性、粘度、密度等因素。

9. 使用条件：根据实际应用场景，选择适合的水泵类型，如开式或闭式系统。

10. 预算：考虑设备购置成本，结合性能、品牌等因素，选择合适的水泵产品。

综上所述，水泵选型时需要综合考虑流量、扬程、电机功率、转速、进出口径、安装尺寸、控制模式、介质特性、使用条件和预算等多个因素。
